Карнизный свес кровли из профнастила — это не только эстетически приятный элемент, но и функциональный, защищающий стены и фундамент от влаги и наледи. В данной статье рассмотрим особенности монтажа и расчета свеса кровли из профнастила для вашего дома. Узнаете, как правильно выбрать размеры и установить свес кровли из профнастила, чтобы обеспечить надежную защиту строения от погодных условий.

Как сделать карнизный свес кровли из профнастила

Когда завершается возведение крыши, то наступает период выполнения подшивки свесов. Ее часто именуют просто подшивкой. Подшивка свеса крыши относится к заключительным этапам монтажа. Она обеспечивает строению окончательный привлекательный внешний вид.

Каждая кровля должна обладать выступами за стены. Именно эта выступающая часть называется свесом.

Свес бывает фронтального или карнизного типа. Фронтальный выступает за фронтоны сооружения в любом типе крыши, а карнизный – это удлиненная сторона ската крыши, выступающая за стены по бокам. Про карнизный свес кровли из профнастила далее.

Конструкция и назначение карнизного свеса

Основной функцией конструкции является защита от осадков, которые стекают с крыши. Именно они играют особую роль. Вся жидкость, стекающая с кровли, движется по скату и попадает в желоб водостока или же сразу на землю. В этом случае, чем лучше жидкость будет отводиться от стен, тем менее они будут намокать даже при значительных ветрах.

Карнизы формируются выступами оснований стропил за стены сооружения. По общепринятым рекомендациям считается, что оптимальным расстоянием карниза является 50-70 см. Если скаты кровли крутые, то эту длину уменьшают, однако в этом случае возможно промокание стен при косом дожде.

На карнизный свес практически не прикладывается нагрузка. Из-за этого чаще всего выпускают не сами стропила, а дополнительный элемент – «кобылки». Они представляют собой отрезки досок, крепящихся к стропилам. Причем допускается их сечение подбирать меньшее, чем стропильное. Кобылки соединяют с помощью брусков обрешетки. По их торцевой стороне подбивается лобовая доска. К ней в последующем будет фиксироваться карнизная планка. По завершении монтажа карнизных планок сооружение каркасной части для подшивания крыши профнастилом считается оконченным.

Карнизные планки свесов – это важные элементы при защите кровельных элементов. Именно они обеспечивают сохранность от влияния влаги деталей из дерева свесов и позволяет обеспечить отвод появляющейся влаги в желоба. Сверху планки в обязательном порядке должна монтироваться мембранная гидроизоляция. Иначе образующийся внутри конденсат не будет попадать в водосточную систему.

Кроме защитных функций от повышенной влажности карнизы необходимы для вентилирования подкровельных пространств. Вентиляция необходима как для помещений с мансардами, так и для пространств, которые не отапливаются.

Поднимающийся с земли воздух, обязан без трудностей проникать сквозь карнизную часть и забирать образующуюся влагу и выходить у конька.

Особенности обустройства

Начинать задумываться о том, какова будет подшивка свеса крыши следует при завершении возведении стропил и когда планируется обустраиваться обрешетка. Конструкция обладает следующими особенностями:

• До того как свесы подшить и начинать с ними работать, стропильные ноги должны быть выровнены по одной плоскости. Стоит заметить, что эта плоскость должна быть параллельна к плоскости стены.
• Обшивка в основном производится досками. Внешняя составляющая станет зависеть от того, насколько получится одинаковая ширина на разных участках стены. Если одинаковость ширины не получится соблюсти, то качественной подшивки не получится.
• Торцы стропильных ног обязаны быть отпилены вертикально. Концы должны зашиваться точно так же, как и вся подшивочная система.
• По завершении отпиливания торцов стропильных ног в одной плоскости, по ней набиваются начальные доски обрешетки. Первая будет ориентировать направление в последующих работах.

Какие существуют варианты?

Помимо основной защитной функции карнизы, как и крыша в целом, обязаны обладать привлекательным и оконченным внешним видом. По завершении монтажа кровельного покрытия, производится подшивка свесов крыши профлистом или другими материалами.

В основном используются два метода:

• Подшивание по кобылкам и стропильным ногам;
• Создание карнизов в форме коробов.

Первый вариант применяется в основном для кровель, имеющих малый наклон. Главным минусом является то, что сложно создать ровную плоскость на нижней границе стропильных ног. Для облегчения монтажа применяются обрезки, фиксируемые к кобылкам и стропильным ногам.

Во втором способе монтаж более сложный. Он применяется в крышах с большими уклонами. В этом случае подшивка крепится к специальной каркасной части. Для ее создания используются обрезные доски 40 миллиметров. Она одним боком фиксируется к стропильным ногам или кобылкам. Другой стороной доски монтируется к дополнительно установленному брусу возле стены сооружения. Подобные карнизы могут быть в простом исполнении или же выноситься к уровню фронтонного свеса.

Материал для подшивки может выбираться любой. Сейчас активно используют пластиковую, металлическую или деревянную вагонку. Часто применяются специальные софиты с перфорированной плоскостью. Однако наиболее распространенным вариантом является профилированный лист различной расцветки.

Выбор профнастила обусловлен многими преимуществами. Он устойчив к коррозийным воздействиям, легок и его с легкостью можно обработать. Помимо этого, ему доступна широкая цветовая палитра, которая позволяет подобрать к цвету любого кровельного материала или фасадной отделке.

Какими материалами допускается обшивать карнизы

Для подшивания карнизных свесов можно применять различные варианты. Для любого из них предъявляются требования к надежной защите, возможности теплоизоляции, защитным свойствам от осадков, а также возможности проветривания.

Помимо этих задач используемые варианты не должны терять своих начальные свойства длительное время.

Свесы крыши могут подшиваться следующими материалами:

Профнастил. Это, по сути сталь, обладающая защитным полимерным покрытием, которым обеспечивается защита металла. К тому же оно позволяет подобрать необходимый цвет.

Стальная основа создает требуемую устойчивость к механическим и температурным влияниям.

Вентиляция происходит используя зазоры, создаваемые волнами листов. Можно заказать изготовление листов требуемого размера. За счет этого можно понизить траты времени и средств во время подшивки.

Софиты. Это пластмассовые панели, производимые для обработки карнизов. Очень распространенный вариант. Схож с сайдингом, но обладает большей толщиной. К тому же имеется перфорация, созданная для вентилирования. Дополнительно в состав пластика включаются частицы, защищающие его от воздействия ультрафиолета, что делает его более стойким.

Софиты устанавливаются в перпендикулярной плоскости карниза, а не вдоль, как профнастил.

Деревянная вагонка. Так как материал эксплуатируется под воздействием различных погодных явлений, выбирать его следует со всей внимательностью, контролируя качество.

Стоит контролировать также толщину. Ее не следует выбирать слишком тонкой. После этого следует проверять уровень влажности – не должно быть повышенного содержания влаги, но и пересушенная тоже не очень хорошо. Оптимальной является вариант, который хранится на протяжении от 1 месяца на открытом пространстве с влажностью аналогичной окружающему воздуху.

Строганные или обрезные доски. Подбирается толщиной до 2 см. Должна набиваться, с зазором до 1,5 см. Главным достоинством является то, что обеспечивается качественный уровень вентиляции по всей плоскости крыши и внутренних пространств.

ПВХ вагонка. Является самым экономичным материалом. Следует подбирать с влагостойкими свойствами.

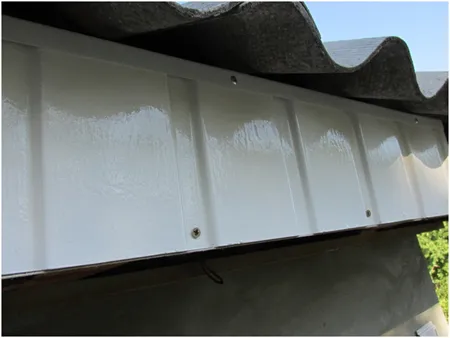

Установка карнизной подшивки из профнастила

Карнизы этим материалом отделываются по следующей технологии:

1. Профнастил прикручивается с помощью саморезов на подготовленную каркасную часть около стен и по плоскости карниза.

2. В точке стыкования стен с отделочными элементами монтируются лобовые планки и уголки внутреннего типа. Уголки прикручиваются к профилированным листам, а планки – к закрепленным лобовым доскам.

3. Уголки наружного типа устанавливаются во внешних точках стыковки профлиста.

4. Затем крепятся уголки и торцевые планки. Для большего удобства монтажа и лучшего вентилирования профильные листы лучше подготавливать на пару сантиметров меньше ширины свесов.

Для того чтобы процесс стал более понятен стоит посмотреть видеообзор на эту тему.

Карниз из профнастила и подшивка крыши профнастилом

Фронтонный и карнизный свес кровли из профнастила — это выступы крыши за пределы стен дома. Выступы со стороны скатов называются карнизными, а выступы со стороны фронтона, соответственно, фронтонными.

Свесы зашивают в последнюю очередь — вплоть до монтажа конька важно, чтобы подкровельное пространство вентилировалось сильным потоком воздуха на случай неожиданного дождя или увлажнения утеплителя из-за выпадения большого количества конденсата, вызванного сильным перепадом температур. При этом у таких кровель из металлопрофиля, как правило, делают карниз из профлиста, а не подшивают его стандартными софитами.

Чем такое решение лучше стандартного? Зачем вообще нужно закрывать карнизный свес снизу? Ответы на эти вопросы, а также подробная инструкция, как подшить карниз крыши профнастилом своими руками — в основной части статьи.

Зачем нужна подшивка карниза

Как карнизные, так и фронтонные свесы кровли из профнастила обязательно зашиваются снизу. Несмотря на кажущуюся незначительность этого этапа строительства, нежелательно надолго оставлять крышу без зашивки, особенно поздней осенью или зимой. Иначе из-за постоянного намокания концов стропил даже обработанное защитными составами дерево может поразить гниль, грибок или плесень.

Так что после окончания укладки профлиста на скаты нужно как можно быстрее обшить карниз профнастилом. Зашивка выполняет четыре важные функции.

Во-первых, защищает крышу от влаги. Хотя это бывает нечасто, при сильном ветре капли дождя могут залетать через выступы скатов в подкровельное пространство, поэтому подшивка карниза профлистом защищает стропила, обрешетку и утеплитель от намокания.

Во-вторых, снижает тепловые потери через кровлю. Вентиляция крыши происходит в том числе через карниз из профнастила, но этот воздушный поток слабый, поскольку проходит через совсем небольшие зазоры и отверстия. Если же его прохождению не будут мешать металлические листы обшивки, то чересчур сильный поток воздуха будет продувать подкровельное пространство, значительно увеличивая тепловые потери через крышу.

В-третьих, защищает подкровельное пространство от насекомых, летучих мышей, птиц. Не секрет, что крыша — излюбленное место гнездования птиц. Они вьют свои гнезда из утеплителя, пачкают перьями и пометом чердак — а это не просто неприятно на вид, но и опасно, ведь птицы переносят десятки серьезных заболеваний. Подшивка свесов профлистом сильно усложняет проникновение пернатых внутрь кровли.

Наконец, в-четвертых, улучшает внешний вид крыши. Торчащие стропила с другими «внутренностями» кровли, выставленные на всеобщее обозрение — это не самое эстетичное зрелище. Зашитые свесы из профлиста приобретают правильную прямоугольную форму, делают всю крышу завершенным архитектурным ансамблем.

Карнизный свес профнастила не обшивается только у небольших хозяйственных построек. Кроме того, неподшитые скаты встречаются у домов с холодной кровлей, но редко — даже если дом спроектирован с нежилой мансардой, стропильную систему все равно нужно защищать от влаги, а сам чердак — от птиц и прочих нежелательных жильцов.

Чем подшить карниз крыши: софитом или профнастилом?

Обычно карнизный и фронтонный свесы зашивают софитами — панелями, которые напоминают сайдинг с перфорацией. Но вместо софитов можно использовать другие материалы: деревянные бруски, виниловые панели, металлопрофиль. Конечно, софиты проще установить и они через них лучше вентилируется подкровельное пространство, но у других материалов, в особенности у профлиста, есть свои преимущества:

1. Больший срок службы. Толщина металла и качество антикоррозионного полимерного покрытия у профилированного листа, за исключением ультрабюджетного материала, выше. Поэтому срок службы больше.
2. Профлист дешевле. Софиты, как специализированные доборные элементы, стоят больше обычного профилированного листа. А если вы обшиваете металлопрофилем свес крыши из профнастила, то для вас подшивка, вообще, будет бесплатной — на нее пойдут обрезки, оставшиеся после монтажа кровельного покрытия.
3. Идеальное попадание в цвет. Даже если производитель софитов использует ту же цветовую шкалу RAL, что и изготовитель профилированного листа, реальные оттенки могут существенно отличаться. Если вы покупаете материал у одной и той же компании, то это исключено.
4. Большая прочность. Хотя на карнизный свес профлиста нет особой нагрузки, большая прочность металлопрофиля важна: этот материал при перевозке или монтаже намного сложнее повредить.
5. Разнообразие. Софиты выпускаются в 2–3 формах, в то время как количество возможных профилей профнастила исчисляется десятками, если не сотнями. Тоже касается цветов.

По этим причинам карниз кровли из профнастила лучше подшивать именно профилированным листом. За исключением крыш с очень небольшим уклоном — в этом случае из-за практически отсутствующего перепада высоты между коньком и нижней частью ската тяга получается минимальной, поэтому для хорошей вентиляции подкровельного пространства важно, чтобы на материале подшивки была перфорация.

Как подшить карниз профнастилом: оформление свеса, список материалов, инструкция

Как правило, обшивка карниза профнастилом выполняется с помощью специального короба, на который затем крепят листы металлопрофиля с доборными элементами. Но возможна более простая конструкция, когда профлист закрепляют с обратной стороны стропил, из-за чего он располагается не горизонтально земле, а под тем же углом, что и скат кровли. Такая подшивка свесов крыши профлистом называется диагональной и подходит только для кровли с небольшим уклоном.

Размеры свеса кровли из профлиста

Независимо от типа подшивки, минимальный свес кровли из профнастила равен 500 мм, но обычно его делают шире — до 700 мм.

Горизонтальная подшивка карнизов крыши профнастилом подходит для кровли с любым уклоном, поэтому опишем порядок ее монтажа.

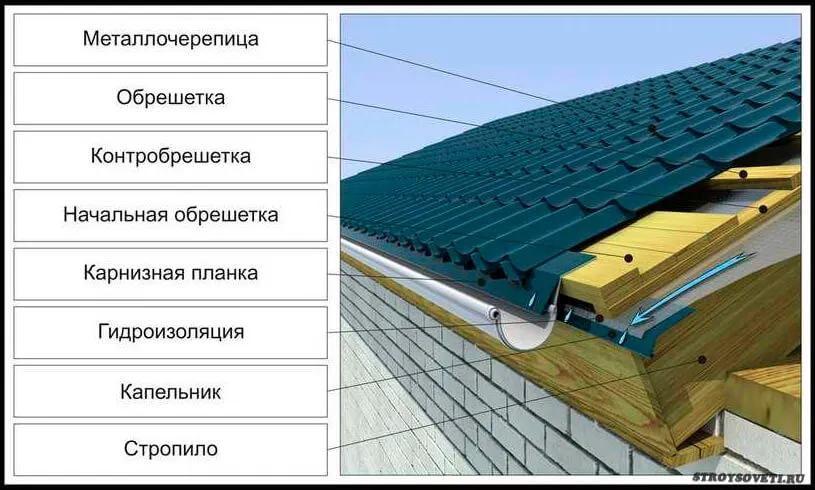

Сначала подготавливают сам карнизный узел. Для этого нужно:

• Выровнять свес обрезкой выступающих частей стропил или их наращиванием деревянными брусками (кобылками) до необходимой ширины карнизного выступа.
• Установить лобовую доску так, чтобы ее внешний угол находился на прямой линии, продолжающей линию стропил.
• Поставить капельник.
• Уложить гидроизоляцию.
• Сделать обрешетку, контробрешетку.
• Закрепить вентиляционную ленту на торцах брусков обрешетки.
• Установить крюки водостока.
• Прикрепить карнизную планку.
• Уложить кровельное покрытие.

Оформление карнизного узла

Подробнее о том, как оформляется узел свеса кровли из профнастила, читайте в этой статье.

Только после этого выполняется отделка карниза крыши профнастилом.

Какие инструменты и материалы вам понадобятся:

• Лобовая планка с загнутым в форме буквы «Г» фальцем.
• Деревянный брусок или обрезная доска шириной от 40 мм.
• J-профиль.
• Профилированный лист.
• Ножницы по металлу или любой другой инструмент для резки профлиста.
• Саморезы по металлу с резиновыми шайбами.
• Перфоратор, если дом сделан из кирпича, пеноблока и других подобных материалов.
• Шуруповерт.
• Дюбели или саморезы по дереву.
• Строительный уровень.
• Линейка.
• Карандаш или маркер.

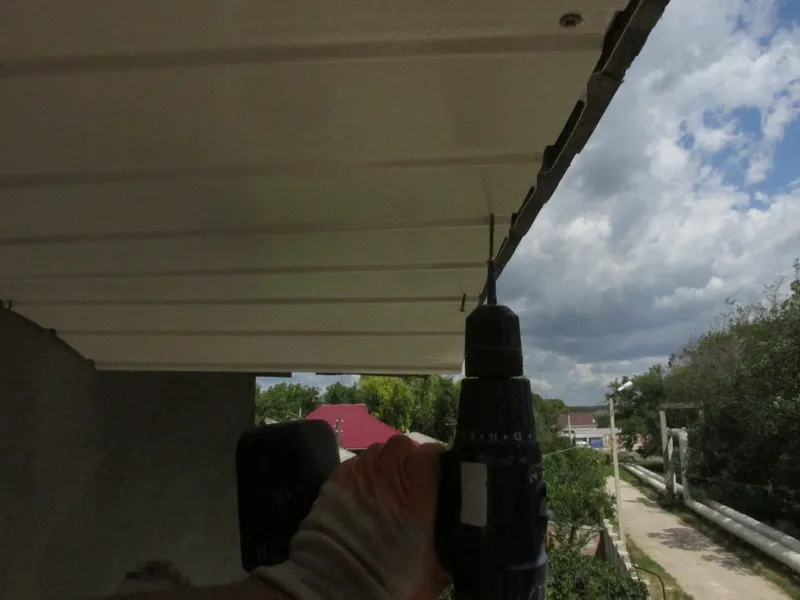

Как обшить карниз профнастилом: пошаговая инструкция

Подшивка карниза крыши профнастилом, как и укладка листов на кровлю, выполняется при температуре воздуха не выше +30 °С. Это ограничение связано с тепловым расширением металла. При отрицательной температуре устанавливать профилированный лист тоже нежелательно, но если есть такая необходимость, то делать это можно, только когда на столбик термометре выше отметки −15 °С.

Крепите профлированный лист правильно

Чтобы закрепить карниз из металлопрофиля используют кровельные саморезы с самогерметизирующейся резиновой шайбой. Это снижает скорость развития коррозионных процессов в месте крепления.

Начинают подшив карниза профлистом с установки опорного бруска на стене дома. Он ставится так, чтобы его нижняя грань была точно на уровне нижней грани лобовой доски. Для этого с помощью строительного уровня и маркера намечается линия крепления. Затем брус или доску временно крепят на стене либо несколькими саморезами, если дом деревянный, либо дюбелями в предварительно просверленные отверстия, если стены сделаны из кирпича, камня или других похожих материалов. После этого строительным уровнем еще раз проверяют горизонтальность и, если все в порядке, закрепляют брус окончательно через каждые 300–400 мм.

После установки бруска выполняется отделка карнизов крыши профнастилом:

1. Замеряют расстояние между стеной дома и внешним краем лобовой планки, отнимают от него 15 мм. Полученное значение — это необходимая длина профилированного листа.
2. Профлист разрезается на прямоугольники нужной длины.
3. Снизу на опорный брус у стены через каждые 400 мм саморезами привинчивают J-профиль пазом в сторону свеса.
4. Профлист одной стороной заводят в получившуюся направляющую и крепят его к опорному брусу и лобовой планке кровельными саморезами в низ каждой третьей волны, а также в местах нахлеста.
5. После того как весь профлист закреплен, устанавливают лобовую планку, прикручивая ее кровельными саморезами по центру через каждые 400–500 мм. Нахлест между планками — 100–150 мм.

На этом обшивка карниза крыши профнастилом завершена.

Какой стороной крепить металлопрофиль

Если для подшивки выбран несимметричный профлист, например, марка С10, С15 или С20, то он укладывается узкой волной в сторону кровли. Так ее вентиляция будет лучше.

Далеко не везде можно купить лобовую планку. Вместо нее можно использовать стандартную планку внешнего угла.

Что в итоге?

Обшивка карнизов профлистом — важный завершающий этап монтажа кровли. Она защищает элементы кровельного пирога от намокания, загрязнения, чрезмерного проветривания, заселения птицами и насекомыми. Кроме того, она придает крыше завершенный вид.

В отличие от стандартных софитов, подшивка свесов кровли профлистом стоит меньше, прослужит дольше, лучше подойдет по цвету к кровельному покрытию. Поэтому профилированный лист стоит не только укладывать на кровлю, но и оформлять с его помощью карнизный узел.

Подшивка свесов профнастилом выполняется уже после того, как карнизный узел практически полностью готов: должна быть установлена лобовая доска, карнизная планка, само кровельное покрытие. При этом сам процесс простой — его осложняет лишь работа на высоте. Поэтому вы легко сможете сделать карниз из профнастила своими руками. А если нет возможности купить все нужные доборные элементы, смело заменяйте их стандартными планками внешнего, внутреннего угла.

Полезная статья? Сохраните ее в соцсетях, чтобы не потерять ссылку!

Технология подшивки карнизного свеса профнастилом

Карнизный свес – это часть крыши, которая выступает за пределы стены дома, защищая ее и фундамент от атмосферных осадков. Но есть у этого элемента нижняя сторона, которая должна быть обязательно закрыта, потому что через нее в чердачное помещение будет врываться ветер, давя на кровельный материал снизу, пыль, насекомые, птицы и прочие неприятности. К тому же данная часть карниза является видимой, а значит, необходимо позаботиться о ее внешнем виде. Простой вариант закрыть свес – использовать профилированные листы. – это прочная защита, плюс полное соответствие оформлению самой крыши, если она покрывается тем же кровельным материалом, что и свес.

Правила установки профнастила на свес кровли

Ширина свеса не превышает 50 см. Это значительная площадь с учетом длины ската крыши, которую надо закрыть. Поэтому в первую очередь необходимо измерить ширину карниза в горизонтальной плоскости, чтобы определиться с длиною используемых отрезков профнастила. Затем измерить длину ската, чтобы точно определить количество требуемых отрезков.

Обычно стандартная рабочая ширина профлиста составляет 1 м. Если, например, длина ската – 10 м, значит, потребуется 10 вырезанных кусков шириною, равной ширине карнизного свеса.

Перед тем как переходить к подшивке карниза крыши профнастилом, нужно под последний соорудить каркас. Как это сделать?

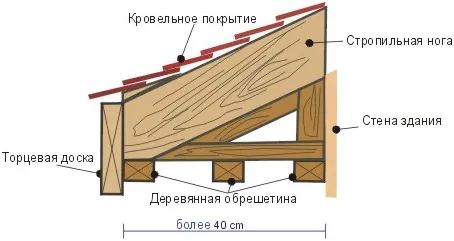

Сборка каркаса под профлист

Свес (карниз) крыши представляет собой стропильные ноги, которые выходят за пределы стены дома. То есть, их концы будут являться началом сборки каркасной конструкции. С торцевой стороны стропила закрыты ветровой доской, расположенной в вертикальной плоскости. Именно ее нижний торец можно считать местом, к которому можно крепить внешнюю кромку профилированных листов.

Значит, от нее необходимо вести раскладку каркасной конструкции. То есть, в горизонтальной плоскости от нижнего торца ветровой доски к стене надо установить рейку или любой другой ровный материал. С его помощью на стене определяются точки, которые на стеновой поверхности создадут горизонтальную линию. Таких точек может быть две с каждого края карниза ската крыши. После чего их соединяют линией.

По этой линии производится установка деревянной рейки (обычно 50х50 мм), которую крепят к стене дома саморезами на пластиковые дюбели. Расстояние между крепежами 40-60 см. Как это сделать правильно:

• в рейках высверливаются отверстие с требуемым шагом;
• элемент каркаса прикладывается по нанесенной линии;
• через отверстия на стене делаются метки;
• рейка убирается в стороны и по точкам в стене высверливаются отверстия;
• в них вставляются дюбели;
• рейка ставиться на место и крепится к стене дома саморезами.

Далее два элемента каркаса под подшивку карниза нужно соединить между собой поперечинами из того же деревянного бруска. Таким образом достигается жесткость конструкции. Расстояние между поперечинами не более 50 см (под каждый профилированный лист минимум три поперечины: две по краям, одна посередине). Крепятся они к установленной на стене рейке и к торцу ветровой доски обычными саморезами по дереву длиною 50-70 мм.

Если ветровая доска не входит в конструкции кровли, то нужно по стропильным ногам установить горизонтальную рейку, к которой будут крепиться внешние края профлистов. Важно установку рейки провести так, чтобы ее нижний торец располагался точно по горизонтали. Значит, концы стропил придется подрезать. Поэтому сначала концы двух крайних стропил выставляются по одному уровню. Затем между ними натягивается нить (шпагат), которую выставляют горизонтально строительным уровнем. После чего концы всех остальных стропильных ног выставляют по этой нити. Выступающие части отрезаются.

Далее, как в предыдущем варианте – нижний торец набитой на стропила рейки является отправной точкой в сборке каркаса для карниза. Именно от него к стене здания переносятся точки, соединяемые в горизонтальную линию. По последней устанавливается опорная рейка.

Третий вариант сооружения каркаса – не крепить рейку к стене, а спустить от стропильных ног кобылки вдоль стены, которые к стропилам будут крепиться саморезами. А уже к ним крепить рейку.

Предлагаем посмотреть видео, как собрать каркас для обшивки карнизного свеса.

Установка профнастила

После сборки каркаса и определения размеров профилированного кровельного материала для обшивки карниза крыши, можно переходить к монтажным работам. В первую очередь по длине подрезаются куски профнастила. Затем, начиная с угла ската, проводится установка и крепление планок к каркасной конструкции.

Здесь используются те же правила монтажа, что и при покрытии кровли. То есть, листы укладываются внахлест в одну волну и крепятся к обрешетке саморезами в нижний профиль. Шаг крепления – через одну или две волны. Так как подшивка карнизного свеса не подвергается негативному воздействию природных осадков, то использовать для крепления можно любые саморезы по металлу (необязательно кровельные), лучше оцинкованные (серебристого цвета). Планки профнастила укладываются по каркасу карниза и крепятся к опорным рейкам.

Следующий этап – подшивка лобовой доски или, если ее нет в конструкции свеса, то зазоров между стропильными ногами. Здесь также для покрытия используется профнастил, который подрезается с учетом расстояние от каркаса подшивки до кровельного материала. Панели укладываются точно также с нахлестом в одну волну. Крепления производится оцинкованными саморезами в нижнюю часть волны.

Обратите внимание, что профилированные листы подшивок, укладываемые в разных плоскостях, должны совпадать по волнам. То есть, нижние должны соприкасаться с нижними, верхние с верхними.

Между горизонтальной и вертикальной обшивкой карнизного свеса, а также между горизонтальной обшивкой и стеной здания остаются зазоры, которые портят внешний вид сооружения. Их надо чем-то закрыть.

1. Между двумя обшивками устанавливается уголок, которые крепится к стропильным ногам, к рейке или ветровой доске через профлисты. Уголок можно заказать под требуемые размеры из того же материала, что и профнастил. А можно его сделать самостоятельно.

1. Между обшивкой и стеной здания можно установить уголок, только не внешний, как на фото выше, а внутренний.

Есть другой вариант обшивки вертикальной плоскости карнизного свеса. Для этого используется оцинкованный лист, окрашенный в цвет подшивки, который сгибается в определенную форму. На фото ниже этот вариант хорошо виден. Он удобен в том плане, что нет необходимости проводить дополнительные операции, связанные с установкой декоративного уголка.

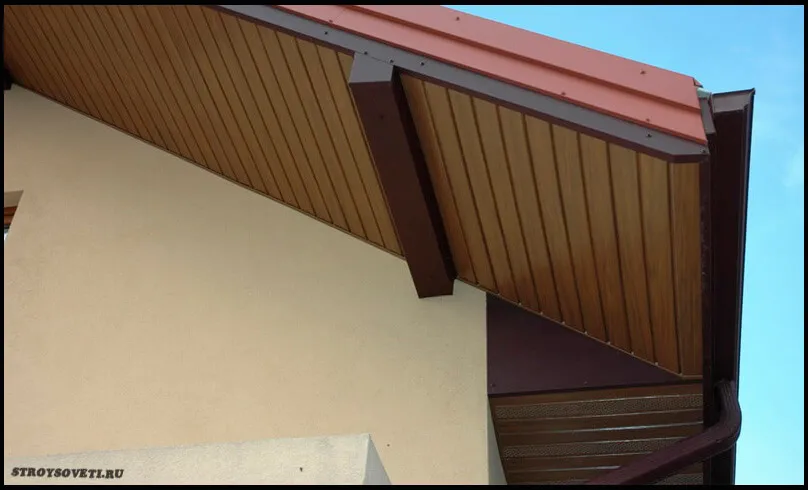

Боковой карниз крыши

Фронтонная часть кровли также имеет небольшой карнизный свес. Обычно он не превышает 30 см. Его также можно закрыть профнастилом по тем же технологиям. Правда, здесь проще работать в плане сборки каркаса, потому что опорные элементы, к которым впоследствии будут крепиться металлические панели, сами крепятся к обрешетке крыши. То есть, ничего высверливать не надо. Все детали крепятся между собой саморезами по дереву.

Каркас собирается из двух реек или досок, которые укладываются параллельно между собой и вдоль свеса с креплением к обрешетке. Никакие дополнительные элементы здесь больше не требуются, потому что доски крепятся к обрешетке, которая собой представляет часто уложенные рейки. То есть, количество точек крепления достаточно, чтобы гарантировать прочность и жесткость каркасной конструкции.

Вентиляция каркасного свеса

Чердачное помещение должно быть снабжено вентиляцией для отвода влажного воздуха, который проникает из внутренних помещений дома. Для этого у конька оставляется зазор для вывода воздуха, а в системе свеса карниза должны оставляться отверстия для проникновения свежего воздуха. То есть, общий воздушный поток должен двигаться снизу вверх.

Если для обшивки карниза используются софиты, то это готовые изделия, в которых отверстия уже сделаны в заводских условиях. Для создания вентиляции крыши, свес которой закрыт профнастилом, придется продумать систему поступления воздуха в чердак. Самый простой вариант – сделать в профлистах отверстия дрелью и сверлом. Правда, вид такой отделки будет не самый презентабельный.

Есть другой вариант, в котором используются специальные декоративные решетки. Под них придется в обшивке свеса сделать отверстия, куда они и вставляются.

Заключение

Карнизный свес кровли можно отделывать разными материалами, но профнастил обладает достаточной прочностью и долгосрочной эксплуатацией, плюс невысокой ценой по сравнению с теми же софитами. Именно поэтому материал часто используют для обшивки карнизов.

Можно ли качественно подшить карниз крыши профнастилом?

Крыша – наиболее сложная в устройстве и сборке часть конструкции дома, которая состоит из множества взаимосвязанных элементов. У неопытных мастеров часто складывается мнение, что заканчивается возведение кровли настилом покрытия, однако, на самом деле такие мелочи, как установка водостока, отделка свесов и отливов имеет даже большее значение. В этой статье мы расскажем, как выполняется подшивка карниза крыши своими руками с помощью профилированного стального листа.

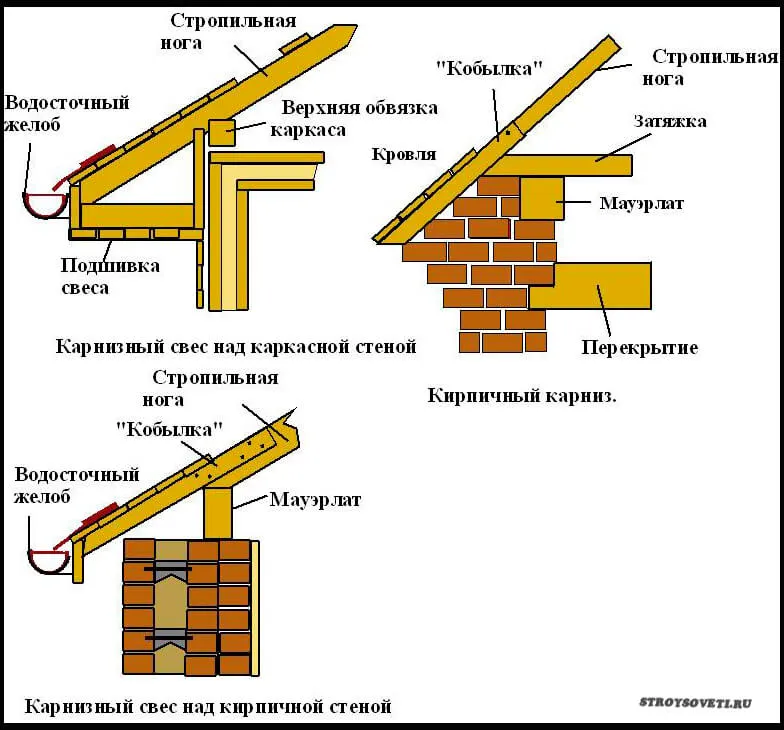

Устройство карниза

В гражданском строительстве проект крыши всегда разрабатывается так, что она немного выступает за пределы периметра здания. Расстояние от нижнего края ската до стены дома называют кровельным свесом. По строительным нормам оно должно составлять не менее 40-50 см. Кровельный свес отводит дождевую и талую воду, скатывающуюся с крыши, на максимальное расстояние от стены, защищая ее от намокания. Различают 2 типа свесов:

• Карнизный. Карнизным называют свес, который формируется между нижней частью ската и боковой стеной дома.
• Фронтонный. Фронтонным свесом называют вынос крыши за пределы фронтона здания, сформированный за счет стропильной системы или обрешетки.

Важно! Карнизы крыши формируются за счет удлинения стропильных ног каркаса или при помощи кобылок. Кобылками называют бруски, которыми удлиняют стропила, чтобы получить более широкий свес. Так как нагрузка на крышу за пределами периметра дома невелика, то кобылки изготавливают из досок меньшего сечения, закрепленных на стропилах с помощью гвоздей или металлических планок.

Функции

В процессе обустройства крыши после настила финишного покрытия выполняется отделка карниза софитами, вагонкой, пластиковым сайдингом или профнастилом. Свесы выполняют декоративные и практические задачи, которые делают их одним из наиболее важных элементов конструкции. На них возлагаются следующие функции:

1. Отвод дождевой и талой воды от поверхности стен. Широкий карниз крыши защищает стены дома от попадания влаги при сходе атмосферной влаги со ската. Без него отделка дома быстро отсыревает, трескается или теряет привлекательный вид.
2. Вынос потоков атмосферной влаги за пределы отмостки и фундамента. Карнизный свес должен отводить потоки воды, стекающие со ската с высокой скоростью, за пределы отмостки, чтобы защитить фундамент от размытия.
3. Защита стропил от намокания. Подшитый профнастилом или софитами карниз предотвращает попадание воды на стропильный каркас снизу, защищая деревянные элементы конструкции от порчи и загнивания.
4. Создание единого, гармоничного образа крыши. Оформленный карниз делает облик дома завершенным, скрывая непрезентабельные элементы стропильного каркаса от посторонних глаз.

Обратите внимание! Чем меньше уклон крыши, тем шире должны быть карнизы, чтобы крыша выглядела пропорционально и гармонично. Кроме того, на ширину свеса оказывает влияние климатический фактор. В регионах с большим количеством осадков и снежными зимами лучше сделать карниз более широким.

Способы подшивки

Опытные мастера не рекомендуют оставлять карнизы крыши не обшитыми, так как при сильном ветре или косом дожде под них может затекать вода, приводящая к намоканию деревянных стропил и постепенному подгниванию каркаса. Для подшивки карнизных и фронтонных свесов используют специальные перфорированные панели, называемые софитами, или приспосабливают материалы, оставшиеся от настила крыши. Карнизы вполне можно зашить профнастилом, используя один их нижеперечисленных методов:

Диагональная подшивка. В этом случае профнастил прикрепляют прямо к нижней поверхности кобылок или стропильных ног с помощью стартовых планок и саморезов. Этот метод считается более простым, но для него требуется больше материалов. Диагональную подшивку выполняют для крыш с большим уклоном, но маленькой длиной свесов.

Профессиональные мастера отмечают, что отделка свесов с помощью профнастила обладает рядом преимуществ. Во-первых, профилированный стальной лист с полимерным покрытием прекрасно противостоит коррозии. Во-вторых, он обладает высокой механической прочностью. И, наконец, цвет обшивки можно подобрать под цвет крыши для создания единого архитектурного образа.

Технология обшивки

Технология возведения крыши обязательно включает в себя подшивку карнизов. Эта операция выполняется после настила кровельного покрытия, комплексно вместе с установкой водосточной системы. Для отделки свесов используют остатки профнастила, крепежные планки, деревянные бруски и оцинкованные саморезы. Работы выполняют в следующей последовательности:

1. Сначала концы стропильных ног или кобылок подравнивают по длине. Необходимо, чтобы торцы брусков располагались параллельно поверхности стены.
2. На торцы нижней части стропильных ног монтируют лобовую доску. В этот момент удобнее всего выполнить установку кронштейнов для крепления водосточного желоба.
3. На стену дома на одном уровне с лобовой доской закрепляют деревянный брусок с помощью анкерных болтов.
4. Между лобовой доской и опорным бруском на стене монтируют соединительные перемычки с шагом 40-60 см. На этом сборка каркаса для обшивки завершается.
5. С помощью направляющих и саморезов к каркасу крепят профнастил. Хорошо, если между ним и стеной останется зазор, равный высоте волны профиля, необходимый для вентиляции.

Обратите внимание! Единственный недостаток подшивки карнизов профнастилом – отсутствие вентиляционных отверстий, через которые происходит проветривание стропильного каркаса крыши. Если конструкция кровли подразумевает мощное вентилирование, лучше выполнить заделку карнизов с помощью специальных софитов.

Видео-инструкция

Что такое карнизный свес кровли и как его монтировать?

Свесы для кровли можно условно разделить на фронтонные и карнизные. Устройство карнизов крыши простое, это низ кровельных скатов. Их площадь достаточно большая, поэтому снег или дождевая вода легко стекает, не касаясь облицовки несущих стен дома.

Фронтонные свесы справляются с этой задачей чуть хуже, поскольку их конструкция отличается. Они представляют собой выступающую часть ската в области фронтона. Такие свесы имеют небольшие размеры. Также необходимо использование правильной обшивки, поскольку подбой является важным элементом оформления.

Что такое карниз крыши?

Карнизный свес кровли – это выступающий низ ее скатов, поэтому никакой сложной конструкции у него нет. Однако на вынос воды влияет форма и размер свесов. Основными функциями выступов являются:

• Защитная. Свесы прикрывают верхнюю часть несущих стен дома, благодаря чему на них попадает меньшее количество влаги и загрязнений различного характера;
• Предотвращающая. Поскольку устройство конструкции зависит от длины стропил, кровли с удлиненными ногами обеспечивают вынос большого объема дождевой воды и предотвращают ее попадание на фундамент домов и тропинки, расположенные около дома;
• Декоративная. Отвес оформляют снизу профнастилом или сайдингом, так он выглядит привлекательней и подчеркивает целостность дизайна. Материал для отделки концов стропил может быть любого цвета и длины.

Оптимальный размер

Размеры и отступы свесов крыши от стены не должны быть слишком маленькими, иначе конструкция не будет выполнять свое функциональное назначение. Снег и вода легко обойдут небольшую планку и повредят отделку стены и укрепление основы сооружения. Самостоятельно правильно рассчитать длину и толщину кровельной планки сложно, ведь необходимо учитывать ряд условий:

• Климат. В дождливых и снежных регионах лучше сделать более широкие свесы. По нормам они должны быть не меньше одного метра;
• Крутизна и наклон доски. Чем меньше наклон доски, тем шире нужно делать свес. Кровля с крутыми скатами больше подвержена порче от схода снега или дождевых брызг;
• Соразмерность конструкции. Если большее значение имеет декоративная составляющая свесов, желательно сделать все элементы здания пропорциональными. Чтобы сделать дом визуально высоким, следует использовать неширокий отвес, особенно если скаты крутые.

Все свесы производят из высококачественной оцинкованной стали, при этом их толщина может быть разной. Для заснеженных регионов рекомендуется выбирать планки для обшивки с толщиной стали от 0,5 мм и больше. По нормам длина может достигать 100 см, но допускаются варианты от 45 см.

Монтаж карниза

Необходимость делать выступ относится к любым вариантам кровельных конструкций, включая плоские модели. Однако монтаж может отличаться в зависимости от формы и размеров кровли, поэтому существует несколько вариантов установки.

Популярен способ увеличения стропильных ног. Использовать этот метод может даже новичок в строительных работах, поскольку суть заключается в применении досок, которые превышают длину ската.

Воспользоваться этим способом можно, если сооружение стоит на очень прочном фундаменте и вся конструкция способна выдержать дополнительную нагрузку. После монтажа своими руками необходимо подшить карниз крыши, а это тоже прибавит веса. Все нюансы должны учитываться на этапе проектирования.

Эффективнее и безопаснее нарастить ноги кобылками из дерева. Доски, из которых выполнены кобылки, всегда тоньше стропил, поэтому серьезной нагрузки на сооружение нет. С помощью кобылок можно получить отвесы любых размеров. Когда монтаж выполнен, надо осуществить подбой снизу наиболее подходящим материалом.

Чем подшить карниз – софитом или профнастилом?

Чтобы придать законченный вид зданию и обезопасить конструкцию от проникновения животных внутрь кровельной системы, нужно подшить карниз крыши.

Зачастую используют профнастил с полимерным покрытием. Использовать для установки материал легко, он мало весит и защищает поверхность. Цветовая гамма позволяет выбрать обшивку любого тона. Долговечность профлиста является его основным преимуществом, но материал ухудшает вентилирование, что неблагоприятно для элементов из дерева.

Прекрасной альтернативой профлисту считаются софиты. Они изготовлены из перфорированного пластика, благодаря чему о вентилировании домов можно не беспокоиться. Также сайдинг софит производят из металла, винила или алюминия, но на каждом софите присутствует защитное покрытие, поэтому подшивка в виде сайдинга прослужит долго.

Если сравнивать подшивку карнизов крыши металлопрофилем и софитом, выигрышнее смотрятся вторая, так как вентилирование перекрытий из дерева очень важно, а установить софиты своими руками тоже можно.

Подшиваем карниз на кровлю из профнастила

Карниз, или карнизный свес, — это край ската крыши, выдвинутый за пределы боковой стены дома. Подшивка карниза представляет собой заключительный этап монтажа кровельного покрытия, который необходим не только для обеспечения вентиляции кровли и защиты фасада от осадков, но также для придания крыше и всему строению в целом эстетичного, завершённого вида. Поскольку карниз, по сути, образуют выступающие за пределы фасада стропила, в зависимости от расположения этих стропил карнизы принято подразделять на фронтальные и боковые.

Фронтальный карнизный свес призван защищать фасад здания и представляет собой боковые края скатов кровли. Для обыкновенной двухскатной крыши устройство фронтального карнизного свеса заключается в выпуске за пределы фасада несущих перекладин; нередко фронтальный свес образуется досками обрешётки, которые укладывают под кровельный материал на пароизоляцию. На обрешётку прикрепляется карнизная доска, которую затем обшивают профнастилом.

Боковой карнизный свес имеется у каждой наклонной кровли и образуется стропилами, которые выходят за пределы дома. В большинстве зданий длина такого выступа составляет 60-70 см, хотя иногда можно увидеть и более узкий карниз. Несоблюдение норм по длине карниза чревато произведением дополнительных мероприятий по защите стены от дождя при сильном ветре, например, с помощью наращивания длины стропил за счёт кобылок (отрезков деревянной доски меньшего, по сравнению со стропильной доской, сечения). Стропила, выходящие за пределы фасада, скрепляются досками, которые впоследствии закрываются облицовкой.

Подробней об устройстве карниза рассказывается в этом видео:

Для чего нужен карниз?

Главная задача любого карнизного свеса – защита здания от влаги, например, от воды, которая стекает по крыше при дожде или таянии снега. Благодаря карнизам, вся вода, которая попадает на крышу дома, стекает по её скатам и направляется в водосточный желоб либо на отмостку здания. Логично, что чем дальше вода отводится от стены дома, тем меньше будет её намокание даже в случае сильного ветра.

Защищая крышу от атмосферных воздействий, карниз, вместе с тем, не должен создавать помех естественной вентиляции подкровельного пространства, что важно как для жилых мансардных этажей, так и для холодных крыш. Поднимающийся от земли тёплый воздух должен свободно проходить через карниз и, перемещаясь между пароизоляцией и кровельным материалом, выходить наружу через конёк крыши. Таким образом, при монтаже и подшивке карниза категорически запрещено применение всевозможных герметиков и монтажных пен, которые способствуют образованию конденсата и приводят, тем самым, к намоканию кровельного утеплителя.

Расчёт длины и ширины карниза

Надёжность защиты стен дома от осадков и влаги зависит от того, насколько правильно были рассчитаны длина и ширина карниза – в случае бокового и фронтального свесов, соответственно. Для боковых карнизных свесов в большинстве случаев бывает достаточно 50-60 см, в то время как для фронтальных свесов ширина карниза вполне может быть увеличена до 1 метра. В случае устройства кровли дома из профнастила, действует следующее правило: чем больше высота профиля листа, тем длиннее необходимо делать карнизный свес — это необходимо для того, чтобы влага не попадала под кровельный материал.

Крепёж для карниза

Для обшивки карниза металлопрофилем понадобится три разновидности крепежа:

• Шурупы по дереву длиной 100 мм
• Заклёпки 12×4
• Оцинкованные шурупы длиной 50 мм

Максимальное расстояние между оцинкованными шурупами для крепления профнастила к деревянному основанию составляет 40 см. Исходя из этого и зная длину боковой стороны дома, легко рассчитать требуемое количество крепежа для подшивки профнастила к боковому карнизному свесу. Количество шурупов по дереву для крепления основания рассчитывается исходя из количества стропил – по три шурупа на одну стропилу.

Необходимые инструменты

Для подшивки карниза крыши профнастилом вам потребуются следующие инструменты:

• Строительный уровень для выравнивания деревянного основания под крепление профнастила
• Шуруповёрт – основной инструмент для крепления доски основания к стропильным балкам и крепления профнастила к основанию
• Ножницы по металлу для резки профиля
• Заклёпочник для крепления пластиковых доборных профилей к профнастилу

Монтаж карниза для кровли: инструкция

Первый этап обшивки карниза профлистом – подготовка основания для крепления металлического профиля. В качестве такого основания используется доска сечением 100×30 мм, которая крепится к нижней части балок стропил вдоль стены и выравнивается с помощью уровня и натянутого шнура. Если в каких-то местах доска прилегает к стропильной балке неровно, поверхность балки можно слегка подровнять стамеской, а если, наоборот, между доской и балкой присутствуют зазоры, их можно заполнить обрезками фанеры или тонкой дощечкой. Убедившись в ровности прилегания доски-основания, приступают к её жёсткому креплению с помощи шурупов по дереву и шуруповёрта.

Если угол наклона крыши дома большой, профнастил можно крепить только в горизонтальной плоскости, и тогда он будет соприкасаться со скатом кровли. Однако более надёжный вариант конструкции – обшивка карниза профнастилом в двух плоскостях: горизонтальной и вертикальной. Таким образом, кроме горизонтальной доски основания, необходимо перпендикулярно ей с помощью всё тех же шурупов закрепить ещё одну, вертикальную доску.

После монтажа двух досок основания можно переходить к непосредственной обшивке этих оснований профнастилом. Но перед этим для защиты краёв заранее нарезанного на полосы профлиста от коррозии к нему необходимо прикрепить пластиковый конечный профиль формы L (L -ку). Это происходит следующим образом: L-ка надевается на край полоски профнастила, далее в ней и профиле сверлятся отверстия диаметром 4 мм, и L-ка крепится к профилю заклёпками. Чтобы пластиковый конечный профиль лежал ровно на всех полосах профлиста, перед креплением его к каждой следующей заготовке профили необходимо состыковать.

Обшивку карниза профнастилом начинают с боковой (вертикальной ) стороны. Для этого в профнастиле предварительно сверлят отверстия под крепёж, а затем крепят профлист к доске оцинкованными шурупами (использование именно оцинкованного крепежа предпочтительней по причине его устойчивости к коррозии). Важно, чтобы все точки крепления листа располагались в «ложбинке » профиля, и лучше, если креплению будет подвергаться каждая вторая «ложбинка ».

Закончив с обшивкой вертикальной доски карниза, приступают к монтажу горизонтальной части обшивки. Вертикальные и горизонтальные полосы профлиста соединяют между собой декоративным металлическим уголком, при этом, прежде чем крепить уголок, через каждые 60-80 см под волны вертикальной полосы металлопрофиля подкладывают небольшие куски дерева или фанеры, чтобы обеспечить будущий крепёж кронштейнов для сливного жёлоба. Как и L-ка, уголок крепится заклёпками в предварительно просверленные отверстия в боковом и нижнем профилях.

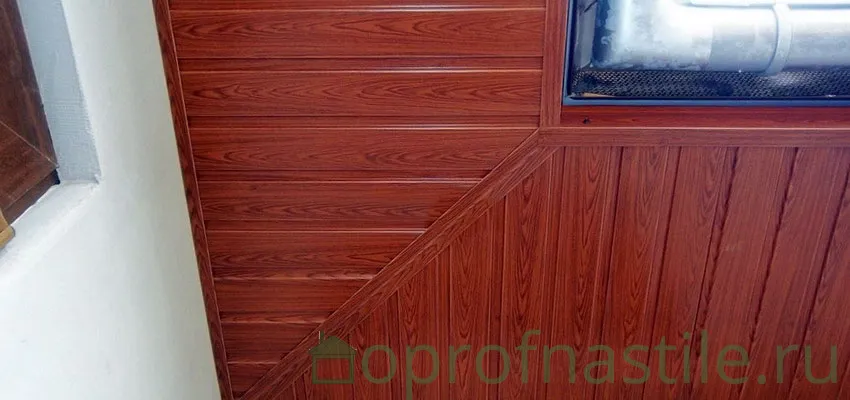

Если необходимо состыковать карнизы на углах здания, нижний металлопрофиль подрезается на угол в 45 градусов, и линия стыка закрывается пластиковым соединяющим доборным элементом (H -кой). Торцы карнизов также закрываются куском металлопрофиля.

Процесс подшивки металлопрофиля на карниз продемонстрирован в следующем видео:

Какой профнастил лучше использовать для крыши?

Выбор профнастила для крыши зависит от нескольких факторов, таких как местоположение, климатические условия, склон крыши, размеры кровли и бюджет.

Одним из наиболее популярных материалов для крыши является металлический профнастил. Существует несколько типов профнастила, каждый из которых имеет свои преимущества и недостатки.

Вот некоторые из самых распространенных типов профнастила и их особенности:

1. Трапецеидальный профнастил — наиболее распространенный тип профнастила. Он имеет трапециевидную форму и обладает высокой жесткостью и устойчивостью к нагрузкам. Этот профнастил подходит для крыш с большим уклоном и обеспечивает надежную защиту от атмосферных осадков.

2. Волнистый профнастил — обладает волновидной формой, что делает его более гибким и удобным в использовании. Он легко подстраивается под форму крыши и подходит для наклонных крыш с углом наклона не более 15 градусов.

3. Кассетный профнастил — имеет оригинальный дизайн и хорошую звукоизоляцию. Он идеально подходит для крыш с небольшим уклоном и обеспечивает высокую степень защиты от влаги и снега.

4. Монтеррей профнастил — имеет гладкую поверхность и элегантный вид. Он используется в основном для архитектурных объектов и резиденций. Он обладает хорошими свойствами звукоизоляции и изоляции.

Кроме того, для крыши можно использовать также другие материалы, такие как керамические черепицы, битумная черепица, рулонные материалы и др. Конечный выбор зависит от ваших личных предпочтений, бюджета и условий эксплуатации. Лучше всего обратиться к профессионалам, которые помогут выбрать наилучший вариант для вашей крыши, учитывая все вышеуказанные факторы.

Видео. Подшивка Свесов Крыши — Пошаговая инструкция. Пара Построила Дом Своими Руками — Timelapse
