Изготовление детских качелей с крышей из профильной трубы своими руками: чертежи, размеры, схема, фото и видео

Садовые качели из металла – чертежи с размерами

Для создания детских качелей из труб своими руками на летней даче, вам потребуется подходящий чертеж. Вы можете выбрать разные материалы, такие как металл, и выбрать модель, которая вам нравится. Это отличный способ создать место для отдыха и развлечений на своей даче.

Качели для сада из металла. Конструкции, изготовленные из профилированных труб, гнутого листового железа, ковки – прочные и надежные, с большим эксплуатационным сроком. Сделать качели можно своими руками, даже из вторичных материалов.

Качели для сада из металла

Вот список основных материалов, которые применяют для несущей и опорной перекладины:

• Алюминиевый профиль.
• Раскроенный металл листового типа.
• Трубы с разным сечением.
• Стальные балки.
• Металлические профили.

Сиденья для скамьи обычно делают из дерева, потому что металл способен разогреваться от солнечного тепла. Можно выделить несколько главных разновидностей:

• Детские.
• Модели с пружинной подвеской.
• Переносные подвесные модели.
• Качели-скамья для нескольких человек.

Когда будет выбран вид конструкции, можно перейти к поиску готовых чертежей качалок в саду, или прочерчивают схему своими руками. Детские модели подойдут на тот случай, когда конструкция планируется на изготовление из подсобных материалов, которые есть в хозяйстве. Есть 3 разновидности изделий для отдыха, и их форма сильно напоминает буквы П, Л и А. Такой конструктив можно называть оптимальным с точки зрения надежной устойчивости. К главным преимуществам металлический конструкций относятся:

• Прочность и надежность.
• Большой эксплуатационный срок.
• Практичность, потому что за ними просто ухаживать.
• Устойчивость к температурным перепадам, а также излучению ультрафиолета.
• Отлично выдерживают нагрузки от ветра.
• Органично вписываются в дизайн ландшафта.

Металл требуется комбинировать с древесиной или пластиком.

Достоинства и недостатки профильной трубы

Преимущества профильной трубы:

• Легкая, удобная.
• Недорого стоит, особенно если сравнить с арматурой и другими материалами для создания качелей.
• Ребра жесткости, которые находятся на конструкции, серьезно увеличивают верхний предел разрешенных нагрузок.
• Материал сложно повредить или деформировать посредством механического воздействия или удара.

Недостатки этого материала:

• Большинство манипуляций, которые можно с ним делать, не требуют специального оборудования. Помимо одной — сгибания. Трубы тяжело согнуть, без дорогостоящего станка здесь не обойтись.
• Инструментальная сталь быстро ржавеет и разрушается под воздействием влаги. Эту проблему можно устранить посредством оцинковывания.

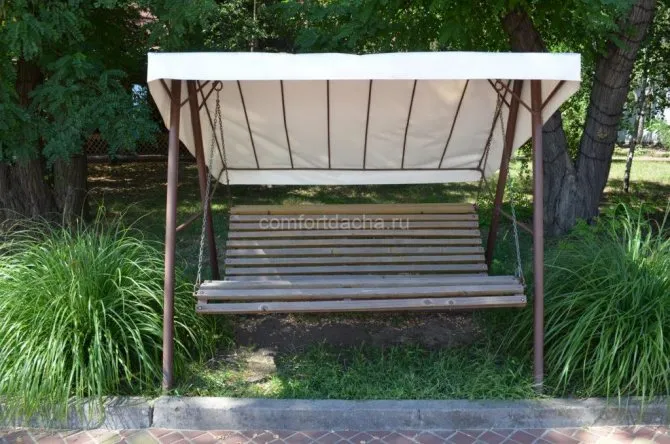

Качели со скамьей на несколько человек

Такой тип качалок для всей семьи оригинально вписывается в планировку участка дачи. Они в огромном ассортименте выпускаются серийно, причем стационарные или переносные конструкции комплектуют навесом (тентом), или делают жесткое укрытие из поликарбоната, древесины. Качели, оснащенные крышей, выгоднее, а элементы из металла не нагреваются на солнце и есть защита от дождей. Дополнительно требуется устраивать противомоскитные сетки. Качели со скамьей, которые рассчитаны на пару-тройку человек, являются типичными моделями для участков сада. Рассмотрим основные конструкционные элементы.

Размеры требуется рассчитывать с учетом модели. Есть пару типов соединения деталей. Предпочтительнее будет сварной тип, потому что винтовое крепление под влиянием вибрационного эффекта при раскачивании раскручивания. Также требуется время от времени подтягивать гайки и болты. По чертежу садовых качелей из металла, своими руками требуется просверлить отверстие в перекладине, в него вставить болт, в которому будет прикреплена рым-гайка. Посредством соединительного кольца подвешивают скамейку, и соединение время от времени смазывают, чтобы не было повреждений механизма, а также скрипа.

Выстраивание железных качелей начинают с монтажа каркаса, и для переносных конструкций будет правильно сделать соединительную раму из металлического профиля по нижнему каркасному периметру. Стационарные – требуется вкапывать в землю на глубину 0.5-0.6 метра, а после бетонируют. Все элементы из металла конструкции обрабатывают посредством составов, препятствуют образованию ржавчины, а после окрашивают.

П-образные качели

Они проще конструктивно и сделаны из боковых столбов, а также перекладин. Устойчивостью будут обеспечивать верхние угловые планки, которые соединяют между собой опоры. П-образные конструкции менее устойчивые, и потому такие качели углубляют в грунт, с дальнейшим бетонированием. При составлении плана, а также схематического изображения модели важно учитывать определенные моменты. Сиденья подвешивают на высоте от 0.5 до 0.6 метров, а от боковых опор делают минимальный отступ в 0.3 метра.

Виды садовых качелей

Есть несколько видов подобных конструкций:

• из круглой и прямоугольной трубы;
• для взрослых и детей;
• скамейка, гнездо или индивидуальное сиденье;
• стационарная или переносная (сборная).

Вне зависимости от выбранного вида, этапы изготовления одинаковые:

1. Составить проект, приготовить чертеж.
2. Сделать разметку на профильной детали и нарезать несколько заготовок.
3. Убрать зазубрины и другие механические дефекты.
4. Собрать основу – две одинаковые опоры, сварив длинные заготовки под углом 45 градусов.
5. Перпендикулярно им установить перекладину.
6. Подготовить ямы с помощью бура или лопаты (глубина 80-100 см).
7. Уложить на дно песочную подушку, сверху щебень.
8. Поставить ножки и залить бетоном.
9. Дать постоять минимум сутки, лучше – неделю (до полного высыхания).

Далее к перекладинам приваривают крючки, на которых вешают сиденье. За основу можно взять разные виды крепежа:

• пружинный – только для детей (небольшая нагрузка);
• шпилька с резьбой – ее устанавливают в заранее проделанное отверстие и фиксируют гайкой, шайбой;
• металлический ролик – его прикрепляют к поперечной профильной балке болтами и поддевают трос под проушину.

Еще до застывания бетона конструкцию проверяют на устойчивость, а также на правильность установки с помощью строительного уровня. Далее металл покрывают краской для того, чтобы уберечь его от ржавчины. Пренебрегать этим этапом не стоит, поскольку в противном случае поверхность быстро покроется ржавчиной. Покрасить можно в один цвет или декорировать узорами.

На последнем этапе делают сиденье, подвешивая его на металлические цепи либо на прочные веревки. Они более приятны на ощупь, хотя и менее долговечны – могут растягиваться, из-за чего придется периодически подтягивать.

Сиденье обшивают кожзаменителем либо прочной тканью с водоотталкивающими свойствами. Рекомендуют сделать сиденье мягким, при этом чехол должен быть съемным, поскольку тогда его легко убрать и постирать от загрязнений.

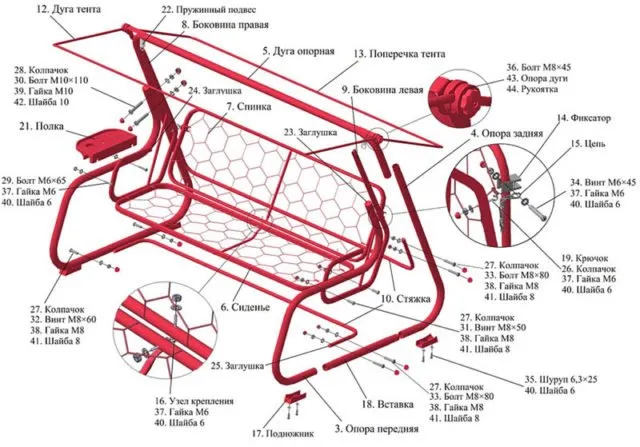

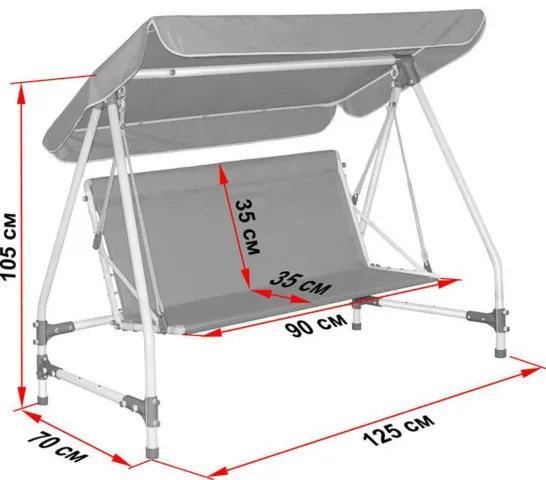

Чертежи с размерами садовых качелей из профильной трубы

В первую очередь необходимо составить чертеж садовых качелей из металлических труб. Разработать его можно самостоятельно или взять за основу один из готовых вариантов. При этом его можно доработать под конкретно свой проект:

1. Классический вариант со скамейкой, на которой могут разместиться три человека.



2. Еще один вариант со скамейкой.



3. Чертежи с видами прямо и сбоку.

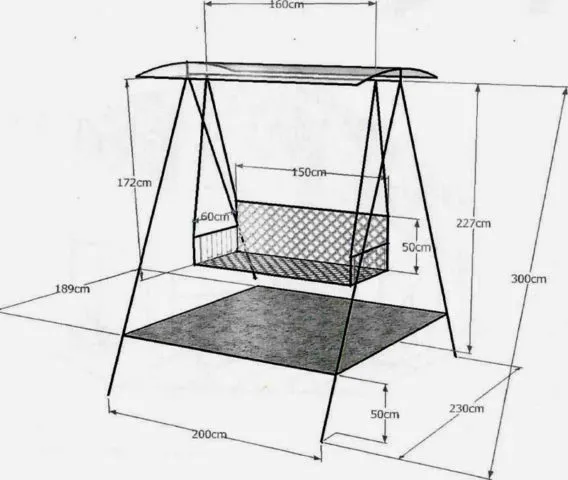

4. Схема с навесом и длинной скамейкой.



Изготовление качелей своими руками из древесины

Конструкции из дерева естественным образом будут вписываться в концепцию дизайна ландшафта. В хозяйстве всегда есть материалы для заготовки из дерева – бревна, брус, доски. Удобство обработки, древесная пластичность являются еще одним достоинством, и в отличие от металла они не так уж сильно нагреваются на солнце. Долговечность конструкции можно придавать посредством средств для обработки, которые препятствуют попаданию влаги в материал, лакокрасочными составами, которые образуют пленку на поверхности. Каркас делают с такой же формой, как и для конструкций из металла. Для выстраивания качели выбирают модель, а после делают ее схему. До черчения требуется решить, какой вид древесины будет применен. Вот раскладка материала на трехместные качели.

Замеры делают метров, а конструкционную ровность проверяют строительным уровнем и уголком. Детали требуется раскраивать пилой, а также электрическим лобзиком. Все отшлифовывают наждачкой, угловой шлифовальной машинкой с особой насадкой. Для вкручивания саморезов применяют шуруповерт, а отверстия в древесине проделывают дрелью со сверлами с разным диаметром. Рекомендуем посмотреть видео простейшей сборки качелей из древесины своими руками. Последовательность изготовления садовых качелей из металла по чертежу такая:

1.

2. Выполнение сборки боковых стоек А-образного каркаса (речь идет про бруски 10*10 см). Для устойчивости их требуется соединять боковыми видами стяжек (доски 3*10 см), а после скрепляют болтиками.
3. Скрепление готовых боковых стоек посредством перекладины (брус 8*8 см) посредством болтов, а также уголков из металла.
4. Из брусков 5.6*5.3 см собирают пару рамок – сиденья (20*5 см) и спинки (20*6.5 см), а на каркас требуется нашивать доску для облицовки саморезами.
5. В перекладине требуется просверлить отверстие, вставить болт, к нему фиксируют рым-гайку и кольцо соединительного типа.
6. К краям скамьи и спинки требуется прикручивать рым-гайки, протягивают трос через них (речь идет про канатную веревку и цепь) и скрепляют с перекладиной.

Боковые типы стоек стационарных видов конструкций должны быть длиннее на 0.5-0.6 метров. До углубления в грунт требуется обрабатывать их средствами, которые препятствуют попаданию влаги в дерево. Наиболее простым методом является обмазка битумом.

Детские качели своими руками

Садовые качели из металла для детей делаются высотой 1,5 — 2 м. Опоры выбираются Л-образной формы, так как они обладают хорошей устойчивостью даже без бетонирования. Для ее повышения нижние распорки стоек свариваются между собой, что позволят переносить качели. Но обвязку необходимо заглублять в землю, чтобы малыш не ударился о железо при случайном падении.

Материалы

Чтобы сварить качели своими руками понадобится:

• труба диаметром 32 мм, из которой подготавливаются 4 отрезка длиной по 2,5 м для опор. Из 5 труб по 2,4 м 4 пойдут на сварку нижней обвязки и одна на верхнюю перекладину. 8 м этой трубы пойдут на изготовление сиденья с подлокотниками и спинкой.
• 4 арматурных прута диаметром 10 — 12 мм, длиной по 1 м для крепления конструкции на земле. 0,5 м забивается, остальная часть загибается.
• цепь или веревка длиной 6 м.
• 6 штук такелажных скоб М5 для подвески сиденья.
• доска размером 314×25 см для обшивки сиденья.
• стальная полоса длиной 341 см для фиксации досок.

Пошаговый процесс

После подготовки материалов приступают к сборке:

1. Сваривается каркас в соответствии с подготовленным чертежом,
2. На верхнюю перекладину крепятся 2 скобы,
3. Каркас окрашивается в 2 слоя,
4. На площадке выкапывается неглубокая траншея в форме квадрата со стороной 2,4 м, в нее устанавливается конструкция,
5. Нижняя обвязка фиксируется вбитыми стержнями с загнутыми концами,
6. Траншея засыпается песком с камнями,
7. На трубогибе подготавливаются детали сиденья, из которых сваривают каркас,
8. Устанавливают на нем скобы,
9. Подготовленные отрезки досок окрашиваются краской для наружных работ,
10. На каркасе их крепят с помощью стальной полосы, приваренной сзади, по бокам и вдоль сиденья,
11. Подвешивают лавочку.

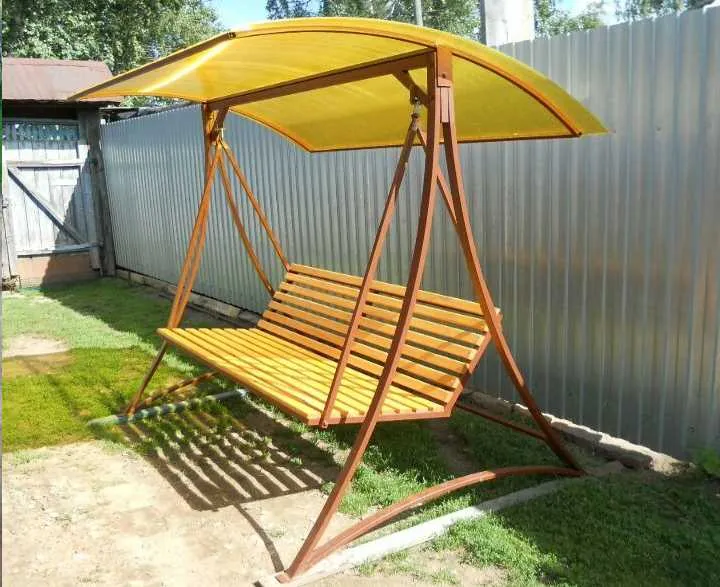

Как сделать качели для сада из профильных труб

Такой материал идеальный с точки зрения распределения каркасных нагрузок. Простая конструкция сварного типа из профильной трубы 5 см станет базой для создания детской качели. Габариты конструкции составляют:

• Высота 1.8 метра.
• Шаговая ширина стек 1.4 метра.
• Ширина перекладин 1.6 метра.
• Сиденье (ширина) 0.5 метра.
• Глубина составляет 0.35 метров.
• Высота от грунта 0.5 метров.

Вам потребуется:

• Пару подшипников.
• Металлически «ушки» (петли), к которым прикрепляют качели.
• Доски для создания сиденья.
• Пару метров уголка из металла.
• 16 метров профильных труб с сечением в 5 см для стоек.

Заранее важно произвести подготовку ямы для того, чтобы бетонировать опоры (цемент, песок, а также емкость для изготовления раствора). Вам потребуется аппарат для сварки, угловая-шлифовальная машинка с насадкой или пилы по металлу, а также электрическая дрель с набором сверл, строительный уровень и рулетка. Сборочная последовательность составляет:

1. Для начала требуется произвести сварку А-образных боковых стоек, причем между ними должен быть шаг в 1.4 метра. Помните про то, что 0.5-0.6 метров стоек будут углубляться в грунт и можно все бетонировать.
2. После этого к боковым опорам установите перекладину с заранее приваренными петлями из металла.
3. Из металлических уголков можно собрать каркас сиденья способом сварки, и к нему требуется прикрепить профильную трубу (то есть подвесы сиденья).
4. Установите подвесные конструкции на перекладину с подшипниками.

Рассмотрим еще один тип качелей.

Общее описание конструкции

Проект качелей из металла может быть самым разнообразным, есть много необычных вариантов. Но в традиционном исполнении модель имеет А-образный тип стоек, их скрепляет перекладина, поставленная сверху. Чтобы повысить уровень жесткости, эксплуатируют перемычку (для полноценного стягивания).

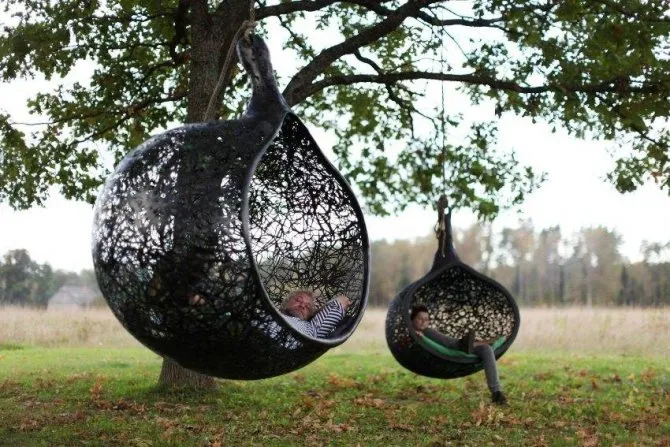

Как сделать качели-кокон

Качели, сделанные в виде кокона, являются своеобразной формой и то, что она вызывает ощущение ассоциации с уединенным отдыхом. Фото и чертежи садовых качелей из металла представлены ниже. Сделать такую качели можно из:

• Лозы и ротанга.
• Согнутых полипропиленовых или пластиковых труб.
• Натуральной бечевки из синтетики.
• Сварных и сборных конструкций из металла.

Это далеко не весь список материалов, из которых делают кокон. Основным будет изготовление прочного основания, то есть каркаса. Обручи и дуги из металла украшают различными средствами, а металл обрабатывают окрашивающими составами, обматывают веревкой и тканым материалом. Главное, чтобы вы подходили к работе творчески. Как сделать качели-кокон своими руками, показано в видеоролике. Такие качели обычно закрепляют на стационарной деревянной опоре, или к металлическому профилю. Ее создание требует определенных рабочих навыков с такими материалами. Куда проще будет изготовить конструкцию, прикрепляя ее на подвесную опору такелажным механизмом. Эффект раскачивания достигается не просо посредством амплитудных колебаний – кокон подвешивают на прочные пружины, которые способы выдерживать массу человека.

Изготовление качели происходит так:

1.

2. На основании чертежей делают коконный каркас, сделанный из обруча по периметру и 1-3 ребер для жесткости по общему радиусу. Дополнительно требуется все усиливать поперечными типами перемычек из металлических пластик или пластиковых труб.
3. Третьим этапом является украшение и заполнение коконного каркаса. В зависимости от материала можно маскировать каркас, или оставить его открытым. Пространство между ребер жесткости требуется заполнить бечевкой (искусственной или натуральной), ротангом и материалами ткани.
4. Кокон крепят к подвесной опоре посредством такелажных соединений на цепь, трос, канат и ремешки. Они будут прицеплены на верхнюю часть каркаса, а если подвешивают все на пружину, то лучше на сборочном этапе приваривать кольцо из металла.

Внутри кокона можно укладывать подушки, оснащенные мягким наполнителем.

Пошаговая инструкция по изготовлению качелей из металла

Металлические качели отличаются прочностью и долговечностью. Однако, для изготовления потребуется специальный инструмент, опыт и умение работать с металлом.

Рассмотрим методику сборки внимательнее:

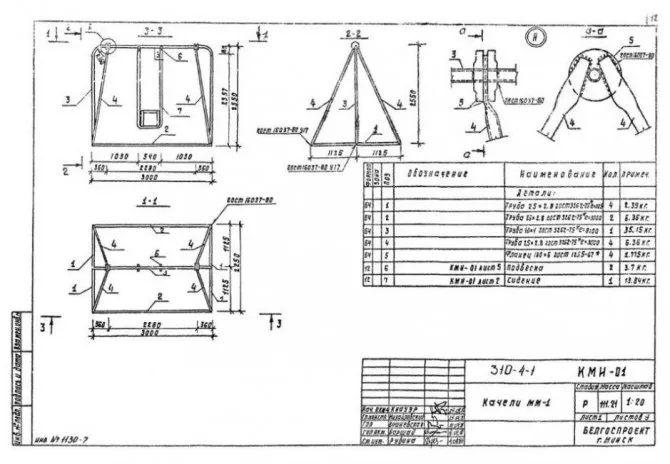

Схемы и чертежи, составление проекта

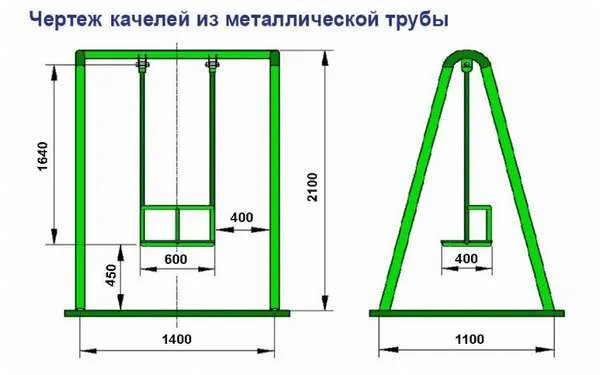

Типовой проект металлических качелей для одного человека

Первым шагом должна стать работа по составлению рабочего чертежа. Это необходимая процедура, позволяющая лучше продумать конструкцию, прояснить для себя некоторые вопросы относительно размеров, соединений, неясных моментов.

Более опытные пользователи составляют собственные рабочие чертежи. Если подготовки нет, или не хватает времени для детальной проработки всех нюансов сборки, следует поискать готовый чертеж в сети интернет.

Не обязательно использовать готовый проект в его первоначальном виде. некоторые его позиции можно изменить, добавить или убрать некоторые детали.

Инструменты и материалы

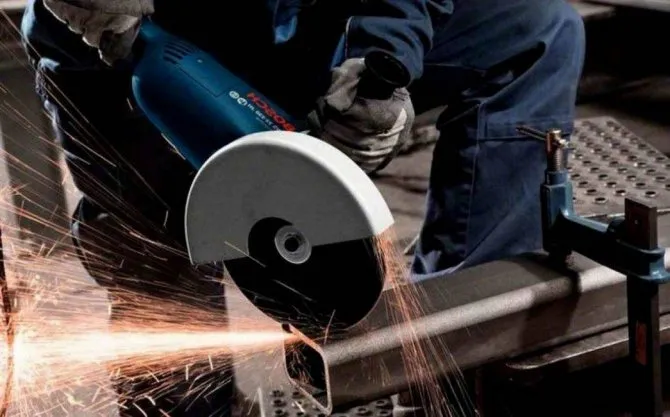

Болгарка

Для изготовления качелей из металла потребуются:

• болгарка с отрезным кругом;
• сварочный аппарат с набором электродов;
• рулетка, линейка, угольник;
• чертилка, кусок мела;
• электродрель (мощная, предназначенная для установки больших сверл);
• сменные диски для болгарки (металлическая щетка, наждачные диски для очистки и обработки швов).

• металлическая труба прямоугольного или круглого сечения. Ее размер может составлять от 50 мм (диаметр) или 50 × 50 мм (40 × 60 мм);
• металлическая труба прямоугольного сечения 20 × 20 мм (или 25 × 25 мм) для изготовления сиденья;

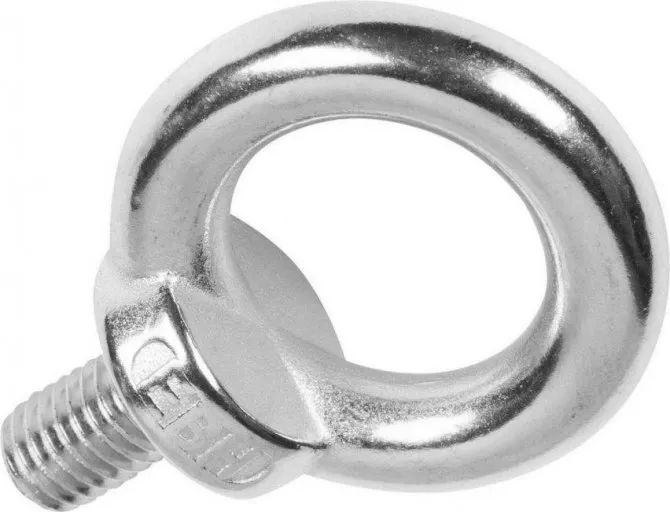

• пара рым-болтов для крепления подвесов (если планируется установка двух сидений, потребуется две пары и т.п.);
• краска, кисти или распылитель для нанесения защитного покрытия.

Приведенный перечень нельзя назвать исчерпывающим, так как в составе конструкции могут быть использованы различные дополнительные элементы — навес, сиденье из других материалов и другие детали.

Этапы выполнения сборки

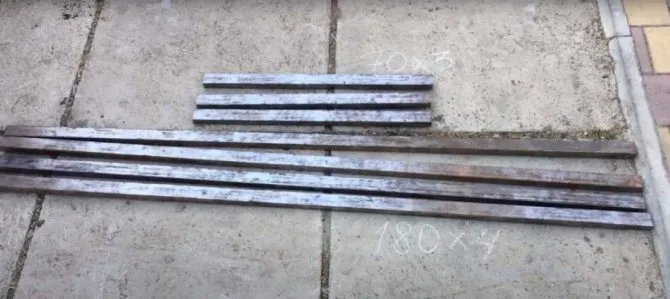

Детали нужной длины

Сборка металлических качелей проходит поэтапно. Порядок действий:

подготовка деталей. По спецификации, составленной по данным рабочего чертежа, отрезают детали нужной длины. Для этого используется болгарка с отрезным кругом;

изготовление опорных конструкций (боковых). Используется труба большего сечения. С помощью заранее подготовленного шаблона намечаются контуры угловых элементов, отрезаются болгаркой. После этого опоры соединяются на сварку, в нижней части прикрепляются поперечины (распорки);

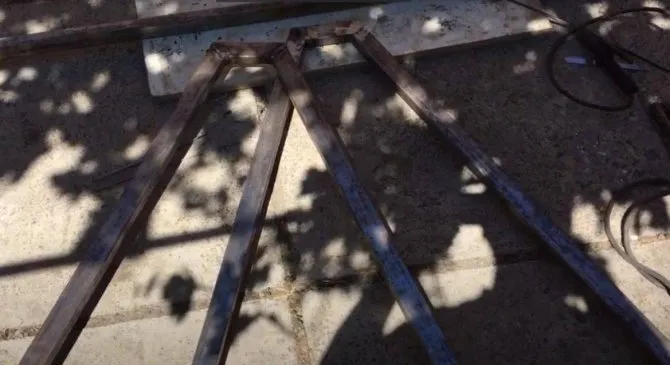

Опорные конструкции

изготовление перекладины – заключается в подготовке участков присоединения пар рым-болтов (или одной пары, если качель будет одноместная);

сборка опорной конструкции. При соединении надо следить, чтобы рым-болты были ориентированы точно вниз

Это особенно важно, если используется труба круглого сечения;

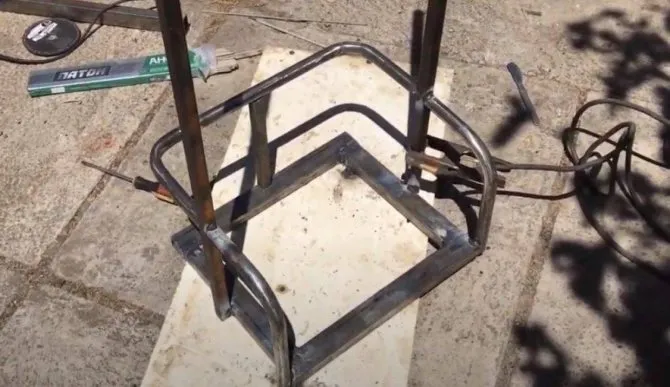

изготовление сиденья. Здесь возможны разные варианты, степень сложности которых зависит от проекта, уровня подготовки и навыков мастера. Если нет опыта или времени, используют готовые стулья из металла, к которым крепят проушины для присоединения подвесов.

Сиденье

Преимуществом сборки с помощью сварки является возможность соединять детали под любым углом. Однако, некоторые участки потребуют усиления с помощью косынок или дополнительных бобышек. Иногда их приходится устанавливать на уже готовую конструкцию, если во время испытаний появились сомнения в прочности модели.

Как сделать кашпо для цветов своими руками: уличные, для дома, подвесные | Пошаговые схемы (120+ Оригинальных Фото-идей & Видео)

Особенности создания деревянных качелей для дачи: характеристики и виды конструкций

Для создания садовых качелей чаще всего используются три основных материала. В этот список включена древесина, пластик и металл. Несомненно, каждый из данных материалов обладает собственными достоинствами и недостатками. Но когда речь заходит о чертежах садовых качелей своими руками, более практичного и удобного сырья, чем древесина вы не найдете.

У деревянных качелей имеется всего один недостаток, который касается эксплуатации любых изделий, изготовленных из древесины. Подобные конструкции без применения соответствующих защитных мер могут сильно пострадать от влияния отрицательных факторов окружающей среды.

Оригинальные садовые качели круглой формы с мягким матрацем

К таким факторам относится воздействие:

• дождя;
• снега;
• прямых солнечных лучей;
• грибков и плесени;
• насекомых;
• резких температурных перепадов;
• процессов гниения.

Преимущества создания деревянных садовых качелей своими руками

Древесина обладает отличными техническими и эксплуатационными характеристиками. Благодаря свойствам данного материала, можно создать по-настоящему удобную и красивую конструкцию

Особенности создаваемых своими руками садовых качелей из дерева:

• экологичность. Так как древесина относится к материалам натурального природного происхождения, изделия, изготовленные из нее, совершенно безопасны для здоровья человека;
• внешняя эстетичность. Конструкции способны вписаться в любой ландшафт и дизайн сада, поскольку основную часть окружения составляют природные материалы (камень, дерево) и растительность. По сравнению с металлическими изделиями, сооружения из дерева значительно выигрывают в эстетическом плане и могут поддержать экстерьер любого загородного дома;

• безопасность. За счет своей мягкости, древесина удобна в работе и эксплуатации, она способна снизить количество травм. Наиболее выгодно это преимущество проявляется в том случае, если вы намерены выполнить конструкцию детских качелей;
• простая система монтажа. Заняться возведением качелей может любой человек, обладающий простейшими навыками в строительстве и в обращении с древесиной;

универсальность. Данный вид материала достаточно легко поддается различным видам обработки (шлифовка, нарезка, вырезание). Благодаря чему любая из садовых качелей своими руками из дерева, фото которой вам больше всего приглянется, может быть выполнена вами собственноручно без привлечения к этому процессу специалистов. Древесина позволяет выполнять конструкции одноместного типа или качели с большой вместительностью, изготовленные в виде диванчиков

Обратите внимание! Затраты на закупку материала не высоки. Вдобавок к этому, создавая изделия самостоятельно, вы экономите на услугах мастеров

Как оформить в собственность земельный участок в СНТ по садовой книжке?

Для оформления в собственность земельного участка в СНТ по садовой книжке необходимо следовать следующему процессу:

1. Проверьте, что участок зарегистрирован в садовой книжке и имеет все необходимые документы.

2. Получите решение суда о признании вас собственником участка.

3. Оформите нотариальную доверенность, если требуется, на представление ваших интересов в суде и на получение решения.

4. Обратитесь в регистрационный орган, который занимается регистрацией прав собственности на землю, с требованием зарегистрировать вашу собственность на участок.

5. Предоставьте все необходимые документы, включая решение суда, свидетельство о регистрации садового участка в садовой книжке и документы, подтверждающие в

Для получения собственности на земельный участок в СНТ, вам необходимо следовать следующим шагам:

1. Проверьте, что ваш земельный участок действительно находится в СНТ.

2. Получите документы, подтверждающие ваше право на использование участка, в том числе садовую книжку.

3. Зарегистрируйте свое право на участок у местных властей.

4. Получите все необходимые документы, такие как решение о регистрации права, выписку из Единого государственного реестра недвижимости.

5. Следуйте всем требованиям, касающимся управления земельным участком в СНТ, в том числе оплаты налогов и других платежей.

Обратитесь к специалисту по недвижимости, если у вас есть какие-либо вопросы или сложности в процессе пол

Чтобы оформить в собственность земельный участок в СНТ по садовой книжке, необходимо следующее:

1. Убедитесь, что земельный участок, который вы хотите оформить, является частью СНТ и имеет садовый земельный участок.

2. Соберите все необходимые документы, такие как садовый паспорт, кадастровый паспорт на земельный участок, свидетельство о регистрации СНТ.

3. Подайте заявление в органы регистрации недвижимости с указанием ваших личных данных, документов на земельный участок и сведений о СНТ.

4. Ожидайте решение органов регистрации недвижимости и заключение договора купли-продажи.

5. Оплатите необходимые налоги и сборы, а также пройдите процедуру регистрации в соответствующих орган

Важно отметить, что в некоторых случаях регистрация земельного участка в собственность может быть сложной и требовать помощи юридических специалистов. Также следует учитывать возможные ограничения и обязательства, связанные с владением земельным участком в СНТ.

Видео. качеля своими руками, минимум затрат, максимум удовольствия��
