Гибочный станок для профильной трубы относится к категории достаточно редкого оборудования. Как правило, такой техникой владеют лишь профессионалы. Ну а домашние мастера предпочитают обустраивать «повороты» труб с помощью угловых муфт или сварных соединений. Между тем, использование гибочного станка сулит немалую выгоду любому специалисту по трубопроводам или металлоконструкциям. Ведь муфты очень дороги, а сварные швы отнимают массу времени. Да и герметичность резьбовых или сварных соединений, при некоторых условиях, может быть сомнительной.

Поэтому станок для загиба должен быть в арсенале любого мастера. Тем более что стоимость трубогибов для профильной трубы далеко не заоблачная (от 9 000 за обычный гидравлический ручной агрегат). Сварочный аппарат обойдется дороже. И если вы заинтересовались подобным оборудованием, то давайте познакомимся с этим станком поближе.

Содержание

1. Профильная труба – что это такое?
2. Станок для загиба — особенности конструкции
3. Простейший трубогиб для профильной трубы (ручной)
4. Электрифицированные механизмы
5. Гидравлический трубогиб

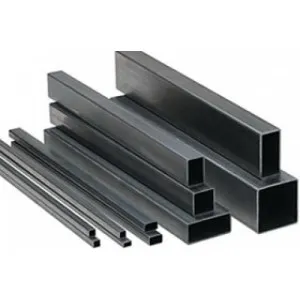

Профильная труба – что это такое?

В начале немного отвлечемся от темы и обратим внимание на предмет приложения усилий нашего станка – профилированную трубу. Этот вид проката используется для сборки металлоконструкций: арок, теплиц, козырьков, навесов, пергол и прочего. В трубопроводах профилированные трубы почти не используются. Хотя прецеденты такие случаются.

Исходя из потребностей сборщика, профилированная труба имеет либо квадратную, либо прямоугольную форму. Последний вариант будет предпочтительнее ввиду лучшей жесткости конструкции и большей площади граней. Ну, а квадратная труба удерживает нагрузку даже лучше круглого варианта, причем  в любой плоскости.

Нестандартное сечение затрудняет процесс сгибания прямолинейной трубы в дугу или арку. А особые требования к экстерьеру металлоконструкции вынуждают проводить процесс подобного деформирования очень осторожно.  Поэтому безукоризненный поворот такого изделия может выполнить только особый станок для загиба профильной трубы.

В противном случае, на поверхности деформируемых граней появятся трещины, складки и микроскопические разрывы.

Станок для загиба — особенности конструкции

Станок обеспечивает не только идеальный загиб на заданный угол, но и гарантирует отсутствие дефектов в гранях трубы. Альтернативой этого способа загиба труб является только «горячая» деформация. Но о точности в этом случае можно забыть.

Станок гибочный для профильной трубы в классическом варианте конструкции, состоит из следующих деталей:

• Станины – жесткой рамы, к которой крепятся все детали станка. Она бывает напольной и настольной.
• Нескольких вальцов – главного рабочего органа станка, которые корректируют движение трубы через станок и осуществляют деформацию.
• Струбцины – источника деформирующего усилия, давящего на грань  трубы
• Органов управления станком: рукоятей вращения подающего и прижимающего механизма.

Схема работы загибочного станка выглядит следующим образом. Трубу размещают между двумя подающими вальцами. Вращением струбцины к загибаемой грани трубы подводят деформирующий валок, который вдавливается в поверхность с нужным усилием. Включив подающий механизм станка, осуществляют перемещение трубы сквозь зону деформации.

В итоге, профиль, перемещающийся между подающими вальцами, входит в контакт с деформирующим валком и отклоняется от изначально прямолинейной формы. Причем от способа реализации подающего механизма зависит и производительность, и тип загибочных станков, которые разделяются на ручные и электрифицированные.

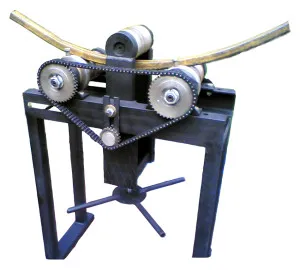

Простейший трубогиб для профильной трубы (ручной)

Ручной трубогиб работает от ручного усилия оператора. То есть, подающий механизм такого станка вращают вручную, как и прижимающую струбцину.  Разумеется, подобный вариант реализации конструкции трубогиба не позволяет обработать большие партии труб. Но для небольших металлоконструкций – козырьков, навесов, небольших теплиц – такой трубогиб просто идеален. Да и стоимость ручного трубогиба будет существенно ниже варианта с электрическим приводом.

Кроме того, ручной трубогиб можно изготовить самостоятельно! Для этого нужно наварить на широкую двутавровую балку (будущая станина)  П-образное основание для струбцины. В качестве струбцины можно использовать обычную шпильку с наваренным на один конец валком.

Для передачи деформирующего усилия можно использовать вваренную в верхнюю часть П-образного основания струбцины гайку, в которую заранее вкручивают шпильку. Далее, по обеим сторонам от П-образного корпуса струбцины, на двутавровую балку наваривают стаканы для подшипников, в которые поместят оси вальцов-барабанов.

На ось первого, подающего валка с одного края наваривают рукоять, а с другого – ведущую звездочку зубчатой передачи. На оси второго подающего валка закрепляют ведомую звездочку зубчатой передачи.

В качестве звездочек можно использовать детали зубчатой передачи велосипеда.

И после натяжения цепи ручной трубогиб будет готов к работе.

Ручные трубогибы используют в бытовых целях. Они помогут в создании заготовок для небольшой металлоконструкции любого типа.

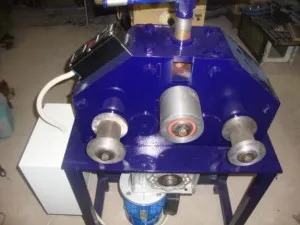

Электрифицированные механизмы

Трубогиб с электрическим приводом предполагает полную механизацию процесса подачи трубы в зону деформации. И этот вариант куда лучше ручного станка. Поскольку мотор может обеспечить довольно большое тяговое усилие, перемещающее трубу, что позволяет загибать трубы больших габаритов.

С конструкционной сточки зрения, электрифицированный станок отличается от ручного только наличием дополнительного механизма, транслирующего момент вращения с вала электродвигателя на оси подающих вальцов.

Кроме того, электрический привод может быть установлен и на деформирующий механизм – струбцину. В итоге, используя контролируемое усилие в механизмах подачи и деформации, можно добиться загиба трубы по более сложному профилю. Трубогибы с приводом на электромоторах можно использовать в мелкосерийном и серийном производстве заготовок для металлоконструкций.

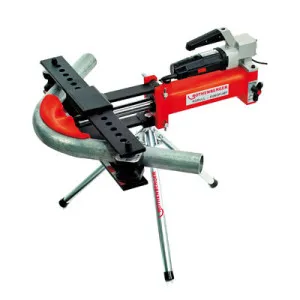

Гидравлический трубогиб

Кроме механического и электрифицированного трубогиба современные станкостроители выпускают еще и загибочные станки с гидравлическим приводом. От вышеописанных вариантов этот тип станков отличается наличием гидравлического привода, передающего свое усилие на деформирующие вальцы. Проще говоря, в данном устройстве резьбовую струбцину заменяют гидравлическим прессом, расположенным в нижней части станины.

На практике такая конструкция дает возможность изогнуть трубу практически под любым углом. Ведь гидравлический пресс создает намного большее усилие в зоне изгиба, чем резьбовая струбцина. И такой вариант, без сомнения, пригодится в серьезном, промышленном производстве металлоконструкций любой формы.

Как правильно согнуть профильную трубу на Трубогибе?

Для согибания профильной трубы на трубогибе необходимо выполнить следующие шаги:

1. Подготовьте трубогиб и установите на него необходимый размер матрицы.

2. Закрепите профильную трубу в трубогибе, убедившись, что она не смещается при согибе.

3. Подготовьте необходимый угол согиба и установите лимитатор угла на трубогибе.

4. Нажимайте на рычаг трубогиба, пока профильная труба не примет желаемую форму.

5. Проверьте угол согиба с помощью измерительного инструмента.

Важно следить за тем, чтобы профильная труба не деформировалась или не потеряла свою прочность в процессе согиба. Для этого необходимо соблюдать требования производителя трубогиба, а также профильной трубы, которую вы хотите согнуть.
