Хотите узнать, как собрать душевую кабину с высоким поддоном? В этой статье мы подробно расскажем вам о нескольких типовых конструкциях и шагах, которые помогут вам собрать поддон душевой кабины без особых проблем. Следуйте нашим советам и наслаждайтесь комфортом вашей новой душевой кабины.
Современный модуль для комфортного приёма водных процедур в домашних условиях часто называют гидромассажным боксом. Упрощённое народное наименование — душевая кабина.
Интерес установить и собрать поддон душевой кабины самостоятельно преследует многих потенциальных покупателей. Постараемся выяснить, как правильно произвести сборку и монтаж, избежав распространенных ошибок.
Содержание статьи:
- Разнообразие современных моделей душевых кабин
- Краткая фото-инструкция
- Монтаж усиленных сборников воды
- Инструкция по сборке поддона
- Выводы и полезное видео по теме
Разнообразие современных моделей душевых кабин
Людей интересуют как недорогие практичные кабинки, так и модели усовершенствованные, дополненные специальными приспособлениями:
- каскадным душем,
- гидромассажным модулем,
- паровой баней.
Очевидно, что душевые кабины бытового назначения быстро снискали популярность в обществе. На волне повышенного спроса производство таких модулей стало выгодным для производителей.
В результате был налажен выпуск изделий разнообразной конфигурации, предназначенных под инсталляцию в составе самых разных проектов ванных комнат.
Душевая кабина оригинального дизайна с прямоугольным стальным сборником воды. В конструкции применяется неглубокий сборник шириной более 110 мм
Понятно, что возможность установки кабины в том или ином месте напрямую связана с размерами и формами поддона душевой кабины – одного из главных элементов всей конструкции.
Размеры и формы сборников воды
Габаритные размеры сборников воды и последующего её отвода в канализацию, как правило, являются базовыми параметрами, определяющими общую полезную площадь полностью собранной душевой кабины. Конструкции для сбора и отвода воды можно условно разделить на малые, средние, большие – в зависимости от их габаритных размеров.
Компактные изделия ограничиваются размером 700 х 700 мм, габариты модулей средних по величине находятся в пределах 800 х 800 мм, большие сборники имеют размер в ширину не менее 1100 мм.
Значимым является также размер, определяющий глубину поддона душевой кабины. Недостаточный или чрезмерный параметр поддона по глубине может затруднить сборку конструкции в некоторых случаях или, напротив, облегчить труд монтажника.
Галерея изображений
Фото из
Мелкий поддон для душевой кабинки
Сантехническое приспособление средней глубины
Высокая конструкция с функцией мини ванны
Поддон с дополнительной площадью
От параметра глубины ёмкости в какой-то степени зависит функциональность гидромассажного бокса и степень удобства для пользователя.
Применительно к этому параметру существует также некое разделение по конструктивному исполнению душевых поддонов:
- мелкие (до 40 мм),
- средние (до 100 мм),
- глубокие (от 180 мм).
Конфигурация изделий по их форме также предоставляет пользователю широкий выбор. Наиболее распространёнными считаются поддоны душевых кабин, имеющие прямоугольную, квадратную, угловую формы.
Угловой гидромассажный бокс – система полноценного приёма водных процедур с функциями массажа тела. Проект для объёмных ванных комнат, но есть также уменьшенные версии
Простые конфигурации форм обычно предпочитают, когда появляется необходимость собрать конструкцию в условиях стандартных помещений санузлов (городские квартиры, небольшие коттеджи, кондоминиумы).
Кроме традиционных вариантов форм поддонов душевых кабин есть также другие:
- овальные;
- круглые;
- треуголки;
- пятиугольные;
- эксклюзивные.
Если выбирать по цене, относительно недорогими являются изделия квадратной, прямоугольной, угловой форм.
На сборку кабины с душевой установкой никак не влияет конфигурация поверхности днища поддона. Но этот момент является основополагающим в плане безопасности при пользовании душевой кабиной.
Поддоны гидромассажных боксов, обладающие рифлёной поверхностью днища, снижают эффект скольжения в значительной степени. Тем самым обеспечивается более высокий уровень безопасности для пользователя.
Материалы поддонов бытовых кабинок
Поддоны душевых кабин изготавливают с учётом возможностей под разную установку. Такой подход радует потребителя, но вместе с тем заставляет думать о сборке поддона конкретной душевой кабины.
Впрочем, задумчивость быстро уходит, если состоявшийся владелец устройства готов внимательно ознакомиться с инструкцией по установке, включая сборку такого элемента, как душевой поддон.
Внутренняя структура сборника воды из акрила выстроена на базе нескольких слоёв. Усиление конструкции обеспечивает каркас из нержавейки
Производители гидромассажных боксов делают поддоны для сбора и отвода воды из разных материалов. Чаще всего встречаются изделия, выполненные на основе пластика или акрила. Для покупателей это недорогой вариант из всех имеющихся, но по эксплуатационным характеристикам не самый оптимальный.
Также для производства поддонов душевых кабин применяют материалы:
- эмалированную сталь;
- обработанный чугун;
- фаянс (керамика);
- мрамор (искусственный камень);
- кварил (сочетание кварца с акрилом);
- стекло;
- и даже дерево.
Фаянсовые и мраморные поддоны лучше всего подходят к душевым кабинам, но сборка устройств с такими поддонами требует вложения больших денег. Дороговизна здесь обусловлена технологией производства фаянсовых (мраморных) изделий.
Эти материалы красиво выглядят, способны быстро прогреваться и длительное время удерживают тепло. К тому же фаянс и мрамор обладают повышенной износостойкостью.
Недостатком фаянсовых и мраморных изделий являются свойства хрупкости этих материалов. При ударных нагрузках такие конструкции способны разрушаться.
Поддоны из кварила числятся в списке дорогостоящих изделий после мраморных и фаянсовых. Кварил — современный материал, состоит из смеси акрила с кварцем. По эксплуатационным характеристикам квариловые поддоны лишь немногим уступают керамическим.
Металлическая рама сборника воды душевой кабины, благодаря которой существенно увеличивается степень прочности изделия. Также рама-каркас используется в качестве глобальной опоры конструкции
Когда у покупателя появляется интерес к душевым кабинам с усиленным поддоном, в первую очередь рассматривается обычно именно квариловый вариант. Свойства прочности и хорошей теплоизоляции квариловые поддоны получили благодаря включению кварца в структуру материала.
Малым коэффициентом теплопроводности, а значит эффективным сохранением тепла, обладают чугунные поддоны. Однако для прогрева чугуна требуется некоторое время.
Галерея изображений
Фото из
Чугунный поддон в классическом стиле
Устойчивая чугунная конструкция
Установка поддона из чугуна без экрана
Уход за чугунной душевой сантехникой
Конструктивно поддоны из чугуна являются усиленным вариантом основания душевых кабин. Они крепки и надёжны, но без соответствующей защиты от влияния внешней среды есть риск появления коррозии.
Поэтому современные конструкции чугунных поддонов, предназначенных для сборки душевой кабины, как правило, покрыты защитной эмалью. Выраженный недостаток таких изделий – их значительный вес, что сказывается в процессе сборки.
Стальные модели поддонов также являются относительно крепкими конструкциями. Но стальные поддоны не обладают выраженными свойствами аккумуляции тепла. С работой таких конструкций под увеличенной нагрузкой тоже не всё однозначно.
Есть примеры эксплуатации душевых кабин, когда усиленные поддоны из стали деформировались от перегрузки. Этот вид изделий так же, как чугунные поддоны, обрабатывается эмалью, а деформация приводит к повреждениям эмалированного покрытия. Степень усиления стальной конструкции показывает толщина материала — металлического листа.
Стальной эмалированный сборник воды в составе одного из современных модулей для приёма водных процедур. Интересное дизайнерское решение наряду с оптимальным техническим подходом
Акриловые ёмкости для сбора и отвода воды – это самый популярный вариант, применяемый на сборках душевых кабин. Лёгкость, прочность, хорошие свойства аккумуляции тепла, невысокая стоимость сделали акриловым проектам имидж востребованных изделий.
Для акриловых конструкций нет ограничений по формам и расцветкам. Их легче собирать, чем поддоны душевых кабин из других материалов. Также они легко и просто ремонтируются при необходимости. Для усиления акриловых поддонов душевых кабин часто монтируют дополнительный каркас из металла.
Сооружение стального каркаса выполняют с целью сглаживания нагрузки в центральной области днища. Именно в этой области обычно образуются трещины или изломы.
Для усиления днища душевой кабины в нескольких точках ставят опорные стальные кронштейны, закреплённые перпендикулярно горизонтальным швеллерам каркаса
Также опоры могут быть изготовлены из других материалов: текстолит, пластик, дерево и т.п. Каких-то строгих схем изготовления каркаса усиления не предусматривается, хотя часть душевых кабин комплектуется уже готовыми решениями. Применить можно любую схему. Главное – правильно определить зоны нагрузки и удачно выбрать точки опоры.
Краткая фото-инструкция
Чтобы вы смогли наглядно представить объем и последовательность работ по установке и подключению душевого поддона, мы предлагаем ознакомиться с фото-подборкой. Она демонстрирует основные шаги процесса:
Галерея изображений
Фото из
Шаг 1: Подготовка стен санузла к монтажу душевой
Шаг 2: Уборка и ремонт бетонного основания
Шаг 3: Разметка поддона для крепления ножек
Шаг 4: Крепление опорной конструкции саморезами
Шаг 5: Регулировка ножек по положению поддона
Шаг 6: Обеспечение горизонталдьности сантехники
Шаг 7: Разметка высоты поддона на стене по факту
Шаг 8: Разметка расположения сифона душевой
Перечисленные этапы по сути являются подготовкой к монтажу и подключению душевого поддона. По их завершению приступаем к непосредственной установке:
Галерея изображений
Фото из
Приложив к стене строительный уровень для того, чтобы использовать его как линейку, размечаем линию бортика поддона. Не забываем проверять пузырек устройства, который должен быть точно посередине колбы во время прочерчивания
По разметке сверлим отверстия, в которые будем забивать дюбеля. Глубину отверстий лучше сделать на 1 см больше, чем длина дюбеля, чтобы оставшаяся в стене пыль не мешала его полностью туда погрузить
В пробуренные отверстия ставим дюбеля, забиваем их молотком до полного погружения приспособления в стену
Приложив к стене крепление душевого поддона, закручиваем через его отверстие саморез в предназначенный для него дюбель. Так же фиксируем остальные крепления
С двух сторон поддона, которые будут прилегать к стенам, приклеиваем гидроизоляционную полосу
Собираем сифон для душевого поддона, прикладываем его к месту установки, по факту отмечаем необходимую длину канализационной трубы. Подсоединяем отрезок трубы к сифону, а их вместе к канализационному выпуску
Устанавливаем поддона на подготовленное для него место, защелкиваем его бортик клеммами, которые закрепили ранее и еще раз проверяем горизонтальность бортиков
После проверки горизонтальности бортиков ставим на место внешние детали душевого сифона
Шаг 9: Разметка линии бортика душевого поддона
Шаг 10: Сверление отверстий под установку креплений
Шаг 11: Забивание дюбеля в пробуренное отверстие
Шаг 12: Фиксация креплений душевого поддона
Шаг 13: Приклеивание гидроизоляционной полосы
Шаг 14: Сборка и подключение сифона для душа
Шаг 7: Фиксация душевого поддона клеммами
Шаг 16: Установка внешних деталей сифона
Монтаж усиленных сборников воды
Независимо от конфигурации ёмкости для сбора и отвода воды, входящей в комплект гидромассажного бокса, сборка такой конструкции предусматривает подготовку основания под установку.
Подготовка включает в себя производство работ, направленных на выравнивание поверхности пола и стен в зоне инсталляции. Кроме этого, выполняются все необходимые действия по созданию эффективной гидроизоляции. Размечается и выводится канализационная линия для отвода воды. Также рекомендуем прочесть о том, как правильно подключить душевую кабину к коммуникациям.
Подготовка места, где предполагается монтаж сборника и отвода воды гидромассажного бокса. В данном случае вариант с фундаментом, сделанным самостоятельно
Линия слива подключается к точке, ранее подготовленной и выведенной на месте монтажа, либо к уже существующей системе слива ванной комнаты через гофрированный удлинитель и тройник.
В последнем случае необходимо соблюсти разность перепадов линий по уровням, чтобы слив воды мог осуществляться беспрепятственно. Нужное значение перепада достигается при сборке душевого поддона установкой его на требуемую высоту.
Для сооружения слива в канализацию потребуются следующие инструменты и материалы:
- труба гофрированная (d=40 -50 мм);
- сифон сантехнический;
- лента уплотнительная фторопластовая (ФУМ);
- строительный уровень;
- набор слесарных инструментов.
Сантехнический сифон и часть гофрированной трубы монтируются на корпусе поддона ещё до его инсталляции на подготовленное место. Необходимо соблюдать точность установки сифона в полном соответствии с прилагаемой инструкцией.
Положение прокладок, подтяжка крепёжных колец должны обеспечивать надёжную герметичность. Рекомендуется проверить изоляцию соединений, закрыть исходящий конец гофры и заполнить сифон для душевой кабины небольшим количеством воды. Если течь не обнаружена, можно смело собирать систему.
Инструкция по сборке поддона
Рассмотрим несколько популярных вариантов установки поддона для душа или душевых кабин. Каждый из них имеет свои особенности, хотя порядок выполнения действий обычно одинаков.
Вариант #1 — акриловая конструкция с усилением
Усиленный вариант душевого поддона подразумевает использование каркаса прочности. Каркасная рама обычно укрепляется в нижней части поддона за счёт специальных металлических шпилек. Такие шпильки одним концом вкручиваются в отверстия, расположенные по краям поддона, а на другой конец шпилек наворачиваются опорные «ножки».
Чуть выше опорных ножек, под днищем поддона ставятся каркасные металлические элементы. Их положение по вертикали и горизонтали можно регулировать гайками и фиксировать контргайками.
Собранный на раме и опорных ножках угловой сборник воды. Регулировать положение поддона по вертикали и горизонтали легко с помощь гаек, накрученных на шпильках
Оснащённый элементами усиления и опорными ножками поддон душевой кабины помещается на место дислокации. Путём вращения опорных ножек в ту или другую сторону добиваются выравнивания поддона по горизонту. Точность горизонта контролируют строительным уровнем.
Также следует выдержать заданный размер высоты установки поддона, чтобы обеспечить условия перепада уровня слива. Согласно требованиям, этот перепад должен составлять не менее 20 мм на 1 метр длины канализационной линии. Дальше останется только навесить декоративные панели.
Подобная технология сборки традиционно относится к душевым кабинам, где в комплекте используется акриловый сборник воды. Некоторые проекты стальных поддонов тоже могут предусматривать похожий монтаж, но не всегда.
Вариант #2 — монтаж стального поддона
Бытовые модели душевых кабин со стальным поддоном, как правило, выпускаются двух типов: мелкие по глубине (менее 300 мм) с габаритными размерами 800 х 800 мм или 900 х 900 мм и глубокие (более 440 мм) с габаритами только 800 х 800 мм.
Но требования на присоединение к сети канализации у них одинаковы. Таким образом, с точки зрения подводки канализации, глобальной разницы в монтаже стальных поддонов нет.
Галерея изображений
Фото из
Низкий стальной поддон для душевой
Легкая конструкция с антискользящей поверхностью
Неустойчивость эмалевого покрытия
Устройство опорной конструкции для поддона
Другое дело сборка неглубокого и глубокого поддона из стали, с оглядкой на опорную составляющую. Глубокие конструкции с высоким бортом обычно наделяются опорными деталями – ножками (входят в комплект поставки).
Вариант #3 — сборка на самодельном фундаменте
А вот сборка неглубоких поддонов душевых кабин обычно ведётся на фундаменте либо на опорах, сделанных своими руками, так как комплектация опорами в этом случае не предусматривается.
Фундамент для стального поддона душевой кабины бывает кирпичным, каменным, блочным и т.п. В случае с опорами можно применить металлические детали (швеллеры, трубы, уголки).
Один из возможных вариантов подвода сливной линии для подключения к ней поддона душевой кабины. На практике могут применяться также другие варианты и схемы
Сборка на кирпичной кладке предусматривает точное определение границ контура стального поддона. По этому контуру, с небольшим отступом внутрь ( на 5-10 мм), выкладывают фундамент.
По мере выполнения кладки следует учитывать создание небольшого уклона в сторону приёмного отверстия канализации. Тонкостенные стальные сборники особой прочностью не отличаются.
Поэтому в таком варианте сборки следует усилить конструкцию дополнительным каркасом или выложить опорные столбики из кирпича непосредственно под точками с максимальной нагрузкой. Такой подход обеспечит защиту стального поддона от его деформации.

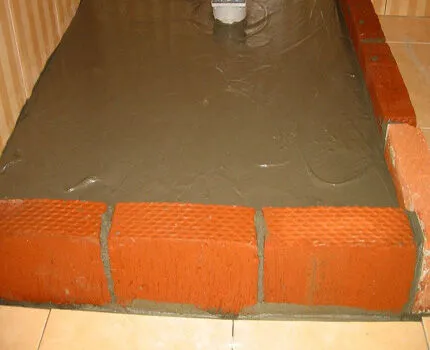

Кирпичный фундамент под стальной, чугунный и любой иной сборник душевой кабины. Простейшая технология кладки, с которой под силу справиться каждому домовладельцу
На поверхность кирпичного фундамента следует уложить качественный демпферный материал, например, ленту из жёсткой технической резины шириной в половину кирпича. Такими же демпферами оснащаются все дополнительные опорные элементы фундамента.
Дальше стальной сборник воды помещается на фундамент, выполняется сборка сифона с линией слива, после чего вся конструкция окончательно фиксируется. Обычно фиксация стального сборника для воды на фундаменте осуществляется цементным раствором. Если вы заинтересовались самодельным поддоном из плитки, рекомендуем прочесть подробную инструкцию по его сооружению, которая есть на нашем сайте.
Выводы и полезное видео по теме
Полезная информация из видеоролика поможет вам самостоятельно установить сантехническое оборудование.
Сборка акрилового поддона:
