Разборка утюга Tefal и его ремонт своими руками на сайте

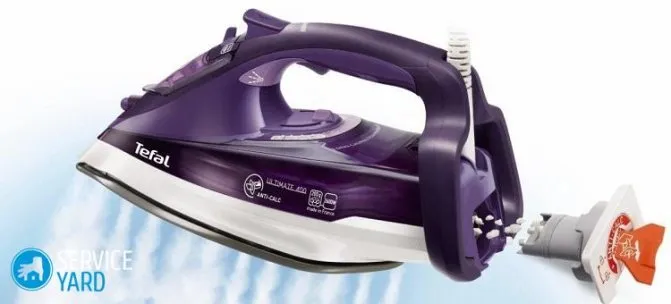

Особенность беспроводных утюгов Тефаль

Утюги, включая приборы марки Тефаль, время от времени выходят из строя. Однако не все модели утюгов этой марки могут быть подвергнуты ремонту. Для того чтобы выполнить разборку утюга Tefal и провести ремонт, необходимо использовать специальные инструменты после проведения тщательной диагностики.

Нельзя исправить поломку в беспроводном устройстве, имеющем:

• контактную площадку;
• накапливающую тепло подошву;
• отстреливаемый кабель питания.

Прибор с отстреливаемым кабелем функционирует следующим образом:

1. Провод фиксируется в специальном механизме.
2. Утюг включается в сеть.
3. При нагревании до установленной температуры срабатывает специальный пружинный блок, который отсоединяет кабель. До тех пор, пока температура не снизится, вставить провод на место будет невозможно.

Конструкция беспроводного устройства с отсоединяющимся кабелем включает основной механизм и механизм для фиксации шнура. По истечении определённого времени с использованием такого утюга могут возникнуть сложности, возникающие из-за окисления биметаллической пластинки отстреливающего устройства. Они заключаются в том, что спустя некоторое время после начала глажки необходимо дождаться снижения температуры, подключить провод, переключить термодатчик на более высокое значение и опять ждать.

Модели, которые не стоит чинить самостоятельно

Прибор, который можно даже не пытаться чинить своими руками – это беспроводной утюг Тефаль. На рынке представлены различные варианты таких устройств:

• с контактными площадками;
• с подошвой, накапливающей тепло;
• с отстреливаемым кабелем питания.

Две первые категории однозначно требуют диагностики, разборки и ремонта с помощью специального оборудования: починить подобный утюг в домашних условиях вряд ли удастся. У третьей категории имеется четко обозначенная слабая зона. Схема работы выглядит так:

1. Утюг с подсоединенным к специальному механизму кабелем включается в сеть 220V.
2. По достижении заданной регулятором температуры кабель отстреливается пружинным блоком.
3. Пока температура не упадет, вставить кабель на место нельзя: он не фиксируется, а в отдельных моделях даже не вставляется.

Проблема утюгов с отстрелом кабеля одна – в них два термических контрольных механизма: основной и фиксации шнура. Со временем владельцам такой модели придется перейти на следующую схему действия: погладив часть одежды, дожидаться падения температуры, вставлять шнур, передвигать регулятор на большее значение и снова ожидать. Причина такого поведения утюга – в окислении биметаллической пластины контрольного устройства отстрела. Ее достаточно почистить, заменить, в некоторых случаях – просто поправить.

Процесс разборки

Чтобы самостоятельно почистить или заменить окислившуюся пластину, потребуется разобрать утюг Тефаль. Делать это нужно, учитывая следующие конструктивные особенности устройства:

• Верхнюю крышку следует снимать отдельно от основного корпуса.
• Доступ к электронным элементам можно получить только после откручивания болта, расположенного в носовой части прибора. Его легко увидеть через прозрачный пластик, из которого выполнен дозатор для воды.
• Демонтаж верхней крышки позволит открыть устройство для подачи пара. Чтобы её снять, необходимо отсоединить кнопки, закрывающие крепёжный винт. После этого доступ ко всем основным элементам будет открыт.

Корпус утюга Тефаль разбирается так же, как и корпус любого другого утюга. Процесс демонтажа подразумевает ряд следующих действий:

1. В задней части открутить прижимные винты (или один винт), расположенные под крышкой.
2. Отсоединить все крепежи, которые находятся под головкой терморегулятора и под резервуаром для жидкости.
3. Осторожно поднять пластмассовый корпус. При этом следует учитывать возможное наличие защёлок, дополнительно фиксирующих его. Чтобы их обнаружить, достаточно провести по корпусу отвёрткой.
4. Снять заднюю крышку, закреплённую саморезами и защищающую электрическую часть утюга.

Устройства для глажки, которые производит фирма Tefal, отличаются сложной формой корпуса. Имеется большое количество точек крепежа и фиксаторов открытого и скрытого типа. Это обязательно следует учитывать при демонтаже и проводить его с особой осторожностью, чтобы не повредить элементы конструкции.

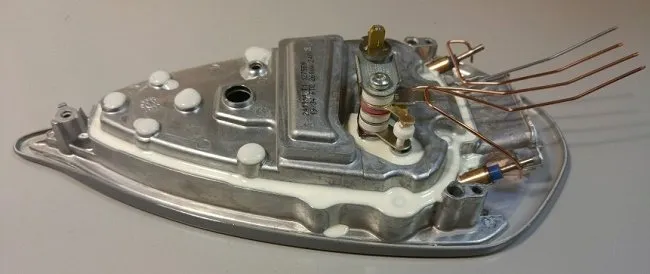

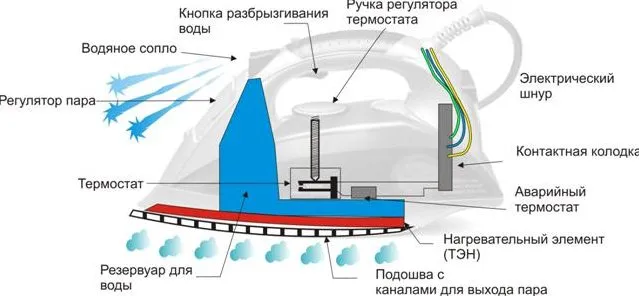

После разборки любой модели устройства внутри него можно будет увидеть:

• одноразовый термопредохранитель;
• регулятор температуры;
• электронагреватель трубчатой формы (ТЭН);
• ручку регулятора температуры;
• световой индикатор нагрева.

Приборы, оснащённые стальной подошвой или фирменной хорошо скользящей поверхностью Ultragliss, имеют одни и те же основные узлы. Неисправности в их работе могут возникнуть вследствие поломки одноразового предохранителя, засорения выходов пара, окисления электрических контактов, коррозии поверхностей, находящихся под напряжением, из-за попадания на них влаги.

Как правильно разобрать прибор

Для работы понадобятся отвертки: плоская и звездочка.

Важно! Перед тем как начать, следует отсоединить прибор от электросети. В некоторых моделях (FV 9347, 5375, 9240, 4680, 3530 и 3830) установлен противоизвестковый стержень, его необходимо демонтировать.

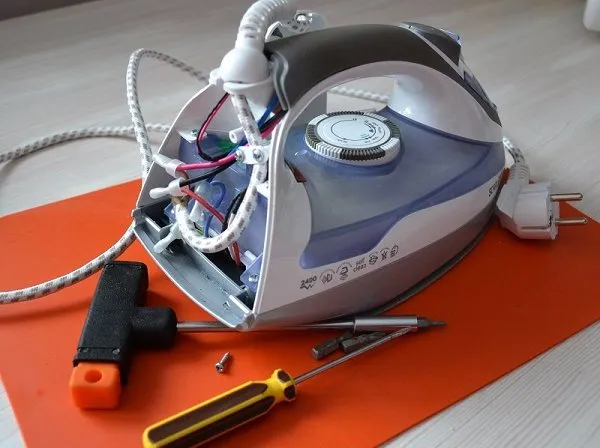

Начинают разбор с вывинчивания двух болтов на задней стенке. Используют для этого отвертку-звездочку. Третий болт расположен под кнопкой подачи пара, нужно аккуратно снять ее: поддеть плоской отверткой, отгибают пластмассовые защелки, тянут на себя. Действовать следует очень осторожно, чтобы ничего не сломать. Точно так же снимают кнопку для разбрызгивания воды.

Выкручивают болт, находящийся под кнопками системы подачи пара, после чего ручку устройства можно демонтировать. Аккуратно снимают регулятор температуры нагрева подошвы. Вынимают колодку сетевого шнура. Под ней прячутся еще 2 винта и видны 4 контакта.

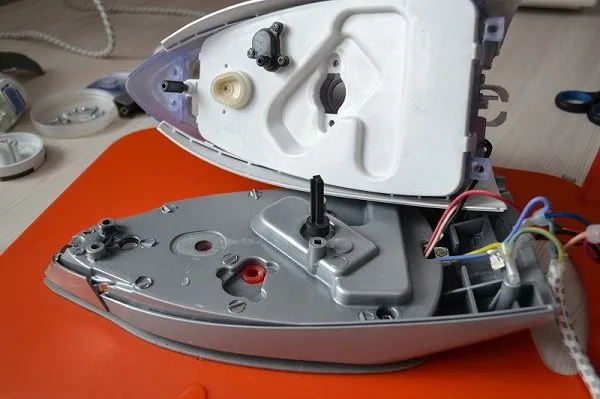

Переходят к разбору корпуса. Корпус состоит из двух надежно загерметизированных частей, пытаться разобрать которые не следует. Герметик виден невооруженным глазом, он представляет собой массу черного цвета, похожую на резинку.

Важно! Подошва утюгов Tefal крепится к внутренним элементам особыми методами, отличающимися от способов, которые используют другие производители. Это могут быть трудно обнаруживаемые винты (обычно их располагают под заглушками) или специальные защелки. Перед тем как начать отделять подошву от корпуса, следует убедиться, что весь крепеж был снят.

Чтобы окончательно не сломать прибор, перед работой стоит просмотреть видео о разборе и ремонте утюга Tefal.

Типичные проблемы

Подача пара в утюгах марки Тефаль осуществляется посредством специальной кнопки, которая давит на полую трубку. Определённое усилие передаётся соответствующему контакту. Из-за частого давления деталь раскалывается и не подлежит восстановлению. Исправить положение может применение термоусадочного шланга, продающегося в магазине радиоэлектроники. Его следует надеть на пластиковую трубку и нагреть зажигалкой. После восстановления деталь можно установить на своё место.

Ещё одна неисправность может возникнуть из-за повреждения шнура питания. В таком случае требуется провести проверку предохранителей. Один из них располагается в электрической вилке. Также нужно обратить внимание на наличие нагара на контактах, потёртостей, заломов и повреждений другого рода. Любое из них может послужить причиной того, что утюг перестанет функционировать исправно, потребуется замена кабеля. Перед тем как его менять, нужно осмотреть место соединения кабеля с вилкой и гребёнку в задней части корпуса под крышкой.

Налёт, долгое время скапливающийся на отдельных внутренних частях утюга, может также вывести его из строя. Для удаления окисления стоит использовать мелкую наждачную бумагу, щётку, моющие средства с небольшим содержанием кислот или этиловый спирт. Поскольку в большинстве утюгов Tefal вода и пар попадают напрямую на токоведущие элементы, то отсутствие должного ухода за прибором и регулярного очищения приведёт к негативным последствиям.

Типичные неисправности и способы их ликвидации

Среди утюгов Тефаль распространены нижеследующие поломки.

Западание или отказ работы кнопки подачи пара

В утюгах Тефаль активация подачи пара происходит не по команде кнопки. Эта пластиковая часть давит на полую трубку, которая передает усилие на соответствующий контакт. Деталь часто раскалывается со временем. Клеить бесполезно – трубка имеет тонкие стенки, и не будет обладать достаточной прочностью. Для ремонта понадобится термоусадочный шланг, его можно приобрести в магазине радиоэлектроники. Шланг надевается на пластиковую трубку и подогревается, например, зажигалкой. После ремонта деталь устанавливается на свое штатное место.

Отказ силового кабеля

Самая частая проблема утюгов заключается в повреждениях шнура питания. Необходимо проверить состояние предохранителей (один из них может находиться в вилке), отсутствие нагара на контактах, отсутствие перетертостей, заломов и других механических повреждений. Особенно тщательно исследуется область вхождения кабеля в вилку и корпус утюга. При обнаружении повреждений кабель нужно заменить. Внимательному осмотру подвергается и контактная гребенка, расположенная в задней части, под крышкой корпуса.

Окисления

Вся конструкция утюга тщательно осматривается. Зоны, где присутствует известковый налет или окисления, прочищаются. Для этого может применяться мелкая шкурка, щеточка, легкие кислотные моющие средства, этиловый спирт. Процедура чистки обязательна – в большинстве моделей вода и пар напрямую попадают на токоведущие элементы схемы.

Забитые отверстия выхода пара

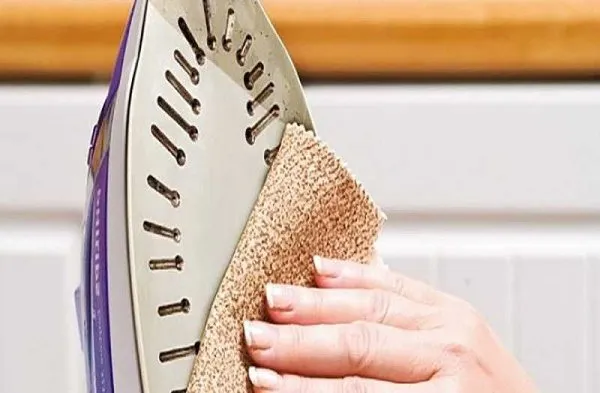

Почистить подошву можно несколькими способами. Один из них заключается в применении ватных палочек, смоченных в уксусе. Их как можно глубже задвигают в сопла и проворачивают. Доступность других способов зависит от материала подошвы:

• Металлическая – чистится с помощью соли. Достаточно прогладить при максимальном нагреве усыпанную мелкой солью хлопковую ткань.
• Керамику и металл можно почистить слабым раствором лимонной кислоты. Для этого берется большая сковорода, в которую заливают раствор (примерно на сантиметр) и кладут 3 монетки. Утюг устанавливается подошвой на эти монетки, но так чтобы не были закрыты его сопла. После этого раствор доводится до кипения и остужается естественным способом. Процедуру повторяют 3-4 раза.

Перед чисткой забитые сопла нужно проткнуть зубочисткой или иглой. Утюги с тефлоновым покрытием лучше отдать в специализированную мастерскую. В зависимости от характеристик поверхности и срока использования, домашние методы могут привести к отслоению или другим нарушениям гладкости подошвы.

Чистить утюги уксусом не рекомендуется. Воздействие кислоты высокой температуры вызывает окисление рабочих схем электрики, приводит к ломкости пластика, может привести к непоправимой порче помп и регуляторов.

Если принято решение использовать лимонную кислоту, контактные зоны следует защитить. Обмотать места крепления проводов ТЭНа утюга изолентой или закрыть термоусадкой, к примеру.

Плохо работает терморегулятор

Чистка терморегулятора утюга производится достаточно просто. Узел разбирают и удаляют нагар с контактов. Подойдет полоска замши, которую смачивают спиртом или лимонной кислотой, протягивают между контактами (на схеме – зона 2) и водят до тех пор, пока не уменьшится количество грязи. Применять шкурки и абразивы не рекомендуется – поверхность становится шершавой, броски тока сильнее, в результате чего прогар наступает еще быстрее.

В терморегуляторе утюга может выйти из строя биметаллическая пластина, задача которой состоит в прерывании электрической цепи. Элемент не ремонтируется, только заменяется. Другая проблема – ломающийся шток. Он изготовлен из керамики, деталь при желании можно изготовить из подручного материала, например, резистора. Но в большинстве случаев проще поменять терморегулятор утюга целиком.

Перечисленные ремонтные действия можно провести своими руками при наличии даже небольшого опыта работы с электротехникой. Более сложные операции, например, устранение проблем с датчиком положения утюга или электронными элементами, лучше поручить специалистам.

Способы очищения подошвы

Постоянной чистки требует и подошва прибора. На ней располагаются отверстия для пара, которые имеют свойство засоряться. Есть несколько способов их механического очищения:

• Солью. Такой способ подходит только для металлической поверхности. Чтобы её очистить достаточно просто насыпать на хлопчатобумажную ткань мелкой соли и потереть предварительно прогретую подошву утюга.
• Раствором лимонной кислоты. Им обрабатывают поверхности из металла и керамики. В большую сковороду наливают раствор кислоты, туда же кладут несколько монет, на которые горизонтально ставят утюг. Монеты должны располагаться таким способом, чтобы отверстия в подошве оставались открытыми. Жидкость в сковороде нагревается до кипения, остужается. Процесс нагревания повторяется несколько раз.

Перед обработкой подошвы сопла в ней следует проткнуть, используя для этого ватные палочки, иголку или зубочистку. Делать это нужно с максимальной аккуратностью, чтобы не оставить царапин на поверхности.

Приборы с подошвой из тефлона лучше не чистить самостоятельно. Этот материал достаточно хрупок, поэтому подлежит очищению лишь в мастерской с помощью специальных составов.

Утюги с любым типом подошвы запрещается обрабатывать уксусной кислотой. Уксус, нанесённый на разогретую поверхность, через сопла попадёт внутрь устройства, вызовет окисление электрических схем и непоправимые повреждения пластиковых деталей, регуляторов и помп, расположенных под корпусом.

Самостоятельный ремонт утюга Тефаль может быть проведён только при наличии определённых знаний и опыта ремонта электрических приборов. При отсутствии такого опыта лучше не рисковать и обратиться за помощью к квалифицированным специалистам.

Распространенные поломки и методы их устранения

Порядок действий при ремонте зависит от типа неисправности. Стоит рассмотреть наиболее часто встречающиеся. С некоторыми из них можно справиться самостоятельно, решение особо сложных проблем стоит доверить специалистам. Для работы потребуется тестер, отвертки, изолента, в некоторых случаях – запчасти, если потребуется замена неисправных элементов.

Повреждение сетевого шнура

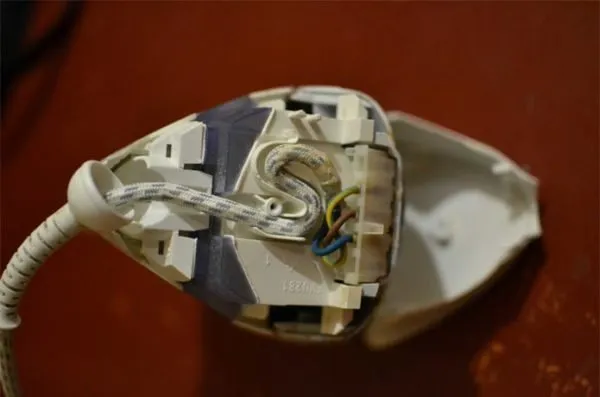

Чаще всего утюг не включается из-за того, что перетерся шнур. На него приходится большая нагрузка в процессе эксплуатации прибора, и со временем он повреждается. Чтобы убедиться, что причина сбоя заключается в шнуре, необходимо проверить его тестером. Для этого после снятия задней панели утюга проходятся тестером по всей длине провода, выявляют участок разрыва.

Далее возможны 2 варианта.

1. Отремонтировать шнур: изолировать провода, поменять вилку, удалить скруты.
2. Полностью заменить, подобрав подходящий по техническим параметрам аналог.

Неисправности системы подачи пара

Отверстия на подошве прибора могут быть закупорены из-за скопления известкового налета, накипи или частиц пригоревшей ткани. Для чистки используют лоскут мягкой ткани, смоченный в уксусе или растворе лимонной кислоты. Им протирают проблемные участки до полного растворения отложений. При обработке важно не допускать контакта влажной тряпки с другими элементами утюга.

Нельзя очищать подошву острыми предметами: на ней появятся царапины, из-за которых рабочая поверхность будет плохо скользить по ткани. При западании кнопки подачи пара на утюге Tefal следует очистить деталь и место ее расположения от пыли, осмотреть защелки, после чего поставить обратно. При засорении разбрызгивателя его нужно прочистить. Для этого используют иголку.

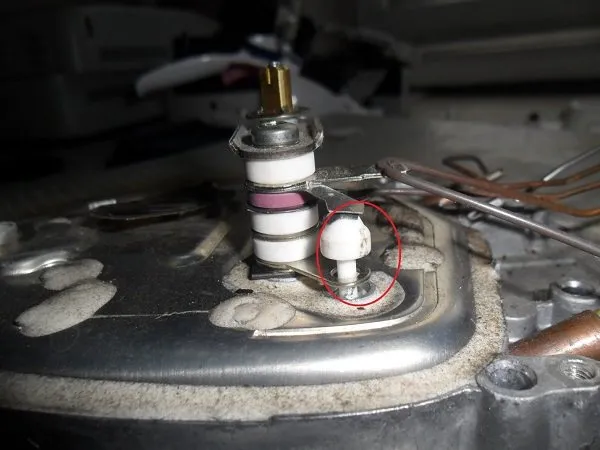

Поломка термостата

От этого элемента зависит температура нагрева подошвы и возможность выставления нужного режима глажки. Чаще всего причиной неисправности термостата является засорение контактов. Мелкие ворсинки ткани забивают зазоры. Произведя разборку прибора, следует зачистить контакты наждачной бумагой, иголкой или острым предметом. После проверить – повернуть втулку, на которой расположена ручка переключателя. Если все в порядке, раздастся щелчок.

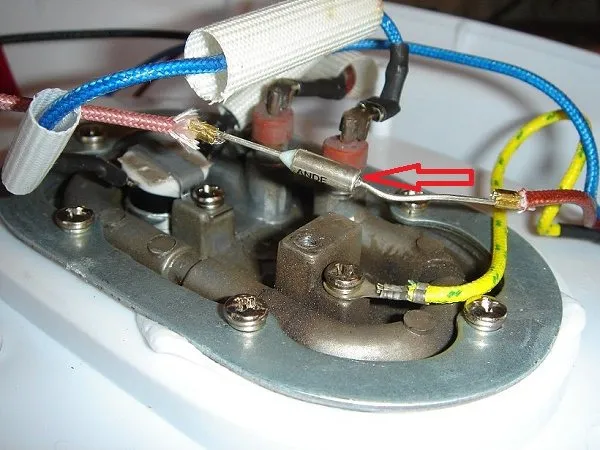

Неисправность предохранителя

Предохранитель может быть одно- или многоразовым. Первые перестают работать, когда перегорают, и починить их невозможно, следует полностью заменить деталь.

Предохранитель потребуется прозвонить тестером. Если индикатор на инструменте не горит, прибор нужно разобрать и проверить контакты проводов. Затем ликвидируют разрыв или полностью заменяют элемент, если починить его нельзя.

Выход из строя ТЭН

Причина, по которой утюг включается, но подошва не нагревается, – поломка ТЭН. В большинстве современных моделей утюгов нагревательный элемент соединен с емкостью для воды, и демонтировать его, чтобы заменить на новый, не получится. Придется либо целиком заменять подошву, либо покупать новый прибор. Первый вариант нецелесообразен – найти подходящую рабочую поверхность трудно, а ее приобретение обойдется недешево.

Как быстро и просто разобрать утюг Тефаль своими руками?

Для того. чтобы выглядеть опрятнее и приятнее для окружающих, люди издревле пытались избавиться от различных складок и неровностей на одежде. В ранние периоды истории, для этой цели использовались камни подходящей формы, посуда, наполненная углями и прочие подручные средства. Электрический утюг, который на сегодняшний день получил повсеместное распространение, был изобретен сравнительно недавно.

Свою историю он начинает с конца девятнадцатого века, когда электроутюг был впервые запатентован. С тех пор, техника претерпела значительные изменения и современные утюги бренда Тефаль являются одним из наиболее ярких и наглядных примеров. Однако, даже технически надежный прибор со временем приходит в негодность, ввиду чего, возникает потребность в его ремонте. Наиболее рациональным решением станет самостоятельное его выполнение, что позволит сэкономить средства.

Распространённые причины поломок

Причин может быть много, притом зависящих как от пользователя, так и от конструкции устройства. К самым распространенным можно отнести:

1.

2. Нахождение воды в аппарате при хранении, что ведет к тому же налету, плюс, имеет место фактор протухания, ведущий к коррозии металлических частей.
3. Постоянное использование аппарата на максимальном режиме. Это приводит к перегреву силиконовых и пластиковых деталей, в соединениях которых может образоваться течь, что объясняется расширением материалов.
4. Неправильное хранение и неаккуратная эксплуатация. Не стоит чрезмерно закручивать шнур питания, потому что на выходе из аппарата обычно ломаются жилы.

Рассмотрим самые популярные поломки подробнее.

Не подает пар — в чем дело?

Распространенные причины:

• накипь и известковый налет — связано это может с тем, что использовалась неотфильтрованная вода;
• внутреннее покрытие техники осыпалось – чаще всего с этим сталкиваются владельцы бюджетных/китайских моделей с некачественными деталями;
• выход из строя электрики (например, может выйти из строя насос, термореле или термостат) – в этом случае следует отнести бытовой прибор в сервисный центр или начать задумываться о покупке нового.

Если это накипь, то решить эту проблему просто – избавитесь от нее с помощью специальных средств, например, Антинакипин или Калгон. Также в этом поможет лимонная кислота.

Что касается деформации внутреннего покрытия, то тут стоит обратиться к специалистам, так как прибор нужно будет разобрать, а затем почистить бойлер и каналы. Также может потребоваться замена деталей.

Не включается

Если прибор его покажет, то цепь исправна, если нет, то имеется обрыв в кабеле, термопредохранителе, термостате или самом нагревательном элементе.

Не забудьте проверить кнопку включения, так как из-за постоянно высокой мощности контакты могли сгореть, а корпус деформироваться, что частенько и происходит.

В любом случае, если вы обнаружили дым, то немедленно отнесите устройство в ремонт, так как самостоятельный ремонт может привести к необратимым последствиям.

Течет вода из подошвы утюга

Удостоверьтесь, что парогенератор не переполнен водой. Не стоит наливать воду до самых краев.

Также причиной может стать следующая ситуация: подошва утюга не разогрелась, а вы уже спешите выдавать пар. Дайте время нагреться подошве до нужной температуры, а затем только подавайте пар.

Прежде чем начать гладить, выставите на устройстве подходящий режим, а затем поставьте утюг так, чтобы его подошва находилась в вертикальном положении. Дождитесь, пока индикатор отключится. И только затем нажмите кнопку подачи пара.

В противном случае из подошвы польется вода. Также причиной появления воды из подошвы может стать неосторожное перегибание шланга, по которой подается пар.

Потекла ржавая вода

Сам парогенератор надо промыть чистой водой, заодно произвести профилактику от налета и накипи, воспользовавшись Антинакипинном или лимонной кислотой. В особо тяжелых случаях придется разобраться устройство для механической чистки.

Также одной из причин может стать застоявшаяся вода. Крайне не рекомендуется оставлять ее на длительный срок, потому что она портится и образуется налет. Лучше каждый раз заливать свежую.

«Плюется»

Если устройство «плюется», то это может быть связано с поломкой клапана. Чтобы убедиться в этом, нужно закрыть клапан и включить устройство (но не в режиме «подача пара на утюг»). Теперь следует раскачать его.

Появились капли воды? Значит дело в клапане. Для решения этой проблемы стоит обратиться в сервисный центр.

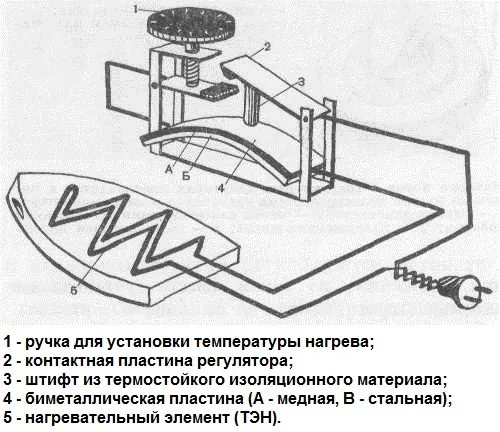

Принцип и особенности работы электроутюга

Рассматривая техническое устройство и характерные особенности работы электрических утюгов, можно отметить, что они довольно схожи с другой категорией электроприборов — чайником. Основным элементом конструкции, без которого невозможна нормальная эксплуатация прибора, представляется ТЭН, обладающий мощностью порядка 1000-2200 Ватт.

Для корректной работы, к нему подается необходимое напряжение. Однако, во избежание перегрева ТЭНа и порчи одежды, производители оснащают приборы регулятором температуры с различными доступными пользователю режимами.

Для подавляющего большинства утюгов, характерны следующие особенности работы:

• При повороте специальной ручки круглой формы для регулировки по часовой стрелке, происходит увеличение рабочей температуры подошвы утюга;
• Включение и отключение регулятора сопровождается специальным щелчком;
• Основным элементом, за счет которого происходит регулировка, представляется биметаллическая пластина, которая расширяется под воздействием температуры.

Система подачи электроэнергии к прибору довольно проста и включает в себя электрошнур и вилку. В связи с особенностями конструкции, для проведения ремонта шнура, потребуется разобрать утюг.

Конструкция утюгов Тефаль предполагает специфичный способ крепления подошвы к внутренним элементам устройства. Оно осуществляется как с помощью специальных защелок, так и с применением винтов, которые могут быть тщательно замаскированы. С этой целью, чаще всего, их размещают под декоративными заглушками, а также под резервуаром для воды. Чтобы не нарушить целостность конструкции при разборке, необходимо обнаружить все из них.

Виды утюгов Tefal и возможные причины поломки

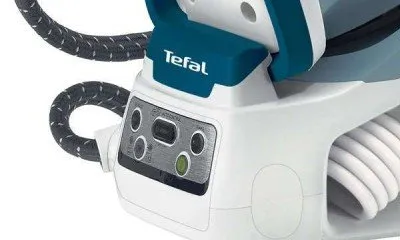

Гладильная техника от французского производителя подразделяется на паровые устройства и с парогенератором. Первые имеют классическую конструкцию электрического утюга, дополнительно внутри располагается резервуар для воды объемом до 300 мл. Жидкость, залитая в специальную емкость, нагревается и через отверстия в подошве подается на ткань в виде пара.

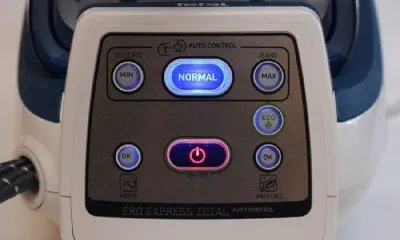

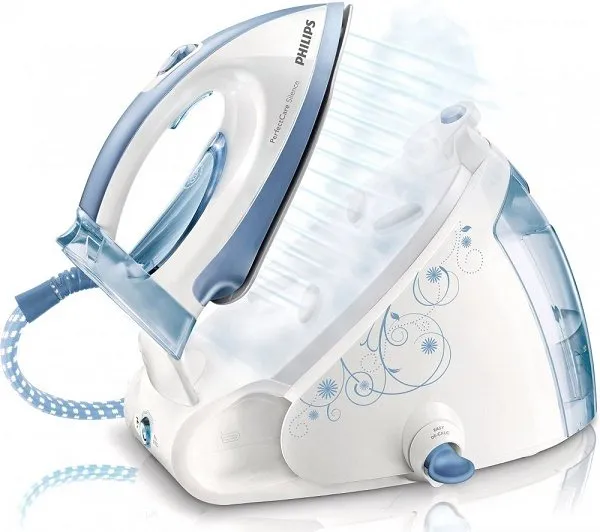

Конструкция устройств с парогенератором несколько отличается. Резервуар для воды находится на станции в бойлере. Утюг и станция соединены трубкой для подачи воды, проводом электропитания. Вода в бойлере превращается в пар, по трубкам непрерывно подается под давлением на подошву утюга. Из отверстий в подошве выходят струи пара, ткань разглаживается.

Причины отказа прибора могут быть:

• физическими – плохой контакт шнура, ТЭН и прочее;
• химические – накипь от жесткой воды на нагревательном элементе;
• механические – западание кнопок.

Чтобы устранить любую из этих проблем, сначала потребуется разобрать утюг Tefal.

Ремонт предохранителя

Одним из ключевых элементов почти во всех электроприборах, представляется предохранитель. Он служит своего рода защитой всей схемы от повреждения наиболее важных и чувствительных её элементов в результате скачков напряжения. Для его ремонта потребуется:

• Отключить прибор от сети;
• Прозвонить термопредохранитель с помощью тестера, подключив к нему провода с двух сторон;
• При неисправности элемента (индикатор тестера не горит) рекомендуется либо заменить его, либо замкнуть электрическую цепь в этой части, удалив предохранитель.

Замена представляется более целесообразным решением, так как предохранитель способен предотвратить многие серьезные поломки.

Обслуживание стандартного утюга

Перед тем как начать ремонт утюга Тефаль своими руками, отслеживайте световую индикацию. В моделях встроены лампочки, диоды, помогающие уловить смысл проблемы. Сетевая, которая не хочет гореть, свидетельствует: нет питания. Дело наверняка подпортил шнур. Не горит нагрев, неисправны: контакт, спираль. Легко проверить. В исправном состоянии сопротивление нагревателя вычисляется согласно закону Ома. Берется мощность паспортная, действующее напряжение нашей страны 230 вольт. Делим первое на квадрат второго, получается искомое сопротивление в омах.

Современный утюг содержит термопредохранитель. Аксессуар облюбовал подошву, рвет соединение, когда параметры превышают норму. Утюги, подстраивающиеся под тип ткани, лишены недостатка. Допускается оставлять включенными на гладильной доске, обойдется. Другое дело – поломавшаяся схема. Предохранители встречаются биметаллические и проволочные. Последние называются одноразовыми: требуют замены. Оберегают электрочайники, срабатывание настроено на более низкую температуру.

Утюг отказывается греть – удостоверившись целостностью шнура, исследуем нагревательный элемент тестером. Автоматика сложных утюгов отказывает, займитесь прозвонкой. Проверьте реле, тиристоры, управляющие силовой частью.

Уделите внимание терморегулятору. Контакты механического бегунка начистите графитом простого карандаша. Улучшит скольжение. Простейший регулятор изменяет температуру срабатывания биметаллического реле. Сложный – формирует резистивный делитель, выполняя роль реостата. Это не лучший метод, часть мощности теряется. Графит бесстрашно переносит нагрев, послужит смазкой. Контакты можно подчистить мелкой шкуркой.

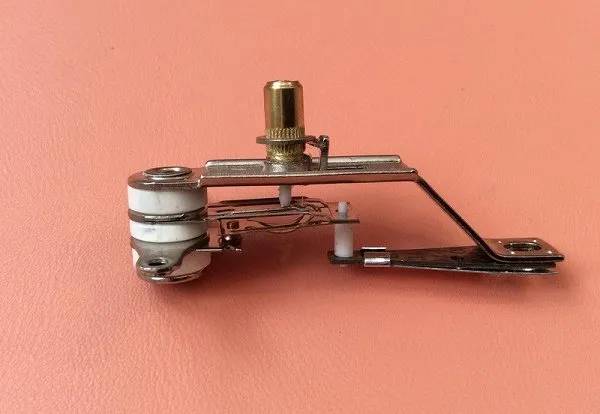

Неисправность регулятора температуры

Другим ключевым элементом утюгов Tefal, представляется регулятор температуры. Для того чтобы упростить доступ к регулятору, в первую очередь, следует попробовать снять его ручку с внешней стороны корпуса. Если этого сделать не удается, придется полностью разбирать корпус и выкручивать элементы крепления для доступа к нужной части прибора.

Диагностика регулятора выполняется в несколько этапов:

• Установить регулятор в крайние положения, при невозможности сделать это — надлежит воспользоваться плоскогубцами;
• Осуществить прозвон элемента с помощью тестера, периодически переключая регулятор в разные положения;
• Если в крайних позициях регулятора, лампочка тестера горит — элемент исправен.

В тех же случаях, когда наблюдается неисправность элемента, потребуется выполнить зачистку контактов. Для этого рекомендуется воспользоваться наждачной бумагой, пилкой для ногтей или аналогичным абразивным средством. После очистки, можно протереть контакты спиртом и дать высохнуть, что увеличит эффективность очистки.

Это интересно! Современная техника — паровой шкаф для одежды и гладильные приборы

Разборка корпуса

Далее расскажем о том, как проводится разборка утюгов Tefal популярных моделей Supergliss 3530 и 3535, серии Ultragliss Оcean, а также других изделий с подобным устройством, имеющих металлокерамическую подошву Ultragliss Diffusion.

Перед тем как начать ремонт утюга Tefal своими руками, позаботьтесь о том, чтобы под рукой была отвертка с наконечником TORX, поскольку крепежные винты в корпусах французских электроутюгов имеют шляпки с шестиконечными выемками.

В крайнем случае, попробуйте выкрутить винты простой шлицевой отверткой, подобрав подходящий размер наконечника. Помните, что защелки и другие крепежные детали, изготовленные из пластика, довольно хрупкие и ломаются, если приложить к ним излишнее усилие. Поэтому будьте предельно внимательны и аккуратны, разбирая корпус, и соблюдайте последовательность разбора, которая представлена в таблице.

Выкрутите два винта в основании утюжка. Они расположены в местах, обозначенных кружками красного цвета. Затем снимите небольшую крышку, которую фиксировал нижний винт

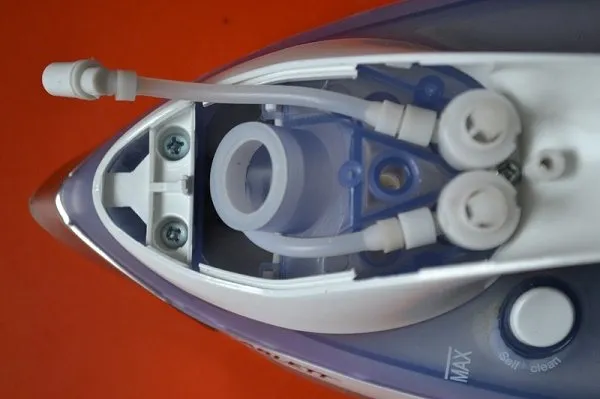

Аккуратно снимите верхнюю часть корпуса с кнопками и воронкой для залива воды. Данная деталь фиксируется четырьмя защелками, по две с каждой стороны, а также еще двумя, располагающимися в задней части, сразу за кнопками

Снимите верхнюю часть рукоятки, для чего с тыльной стороны утюга потяните на себя и немного вверх ее нижнюю часть. Направление указано стрелкой

Открутите винты, шляпки которых стали видны после того, как сняли верхнюю часть корпуса (обозначены на фото)

Выкрутите 2 винта, доступ к которым появился после снятия верхней части рукоятки (обозначены на фото)

Подденьте отверткой и снимите регулировочный диск терморегулятора

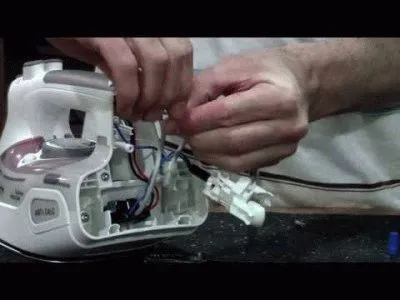

Потянув на себя, снимите с контактной группы электрический узел, к которому прикреплен сетевой шнур

Открутите еще два винта, доступ к которым появится после того, как сняли электрический узел (обозначены на фото). После этого появляется возможность снять пластиковый корпус, содержащий емкость для воды

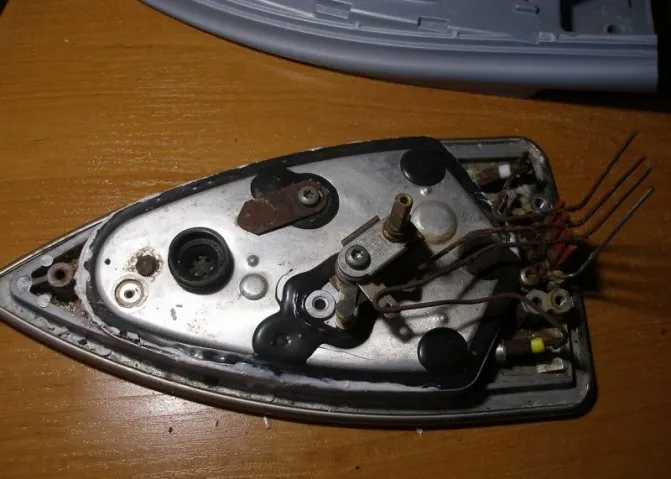

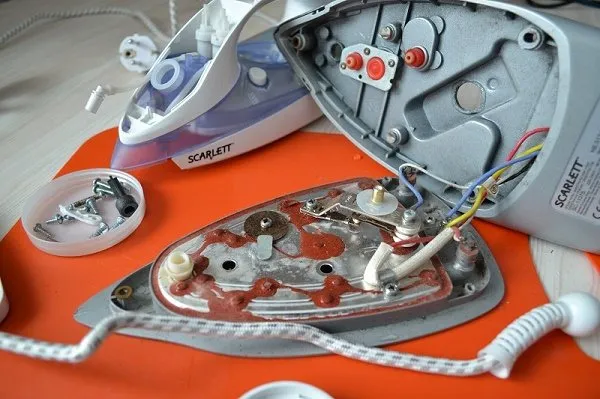

После разъединения металлическая подошва предстанет в подобном виде, если электроутюг эксплуатировался длительное время и не чистился

Тщательно очистите металлическую основу от пыли, грязи и волокон тканей, которые попали в нее при глажке. Промойте также все паровые отверстия на рабочей поверхности подошвы. В заливное отверстие (обозначено на фото) залейте раствор уксуса или лимонной кислоты для удаления накипи. Спустя час удалите жидкость с остатками известкового налета и тщательно промойте подошву проточной водой

Чистку подошвы следует проводить в обязательном порядке. Сборку проводите в обратной последовательности. Старайтесь не оставить «лишнего» крепежа и деталей.

Система отпаривания и нагревательный элемент

Всем известно, что наиболее важным элементом в конструкции электроутюга Tefal, представляется нагревательный элемент. Для диагностики его работоспособности можно воспользоваться тестером аналогично предыдущему варианту. Однако, сам элемент практически неремонтопригоден, ввиду чего, при его поломке устройство чаще всего выбрасывают.

Перед этим, целесообразно разобрать его, чтобы достать наиболее важные запчасти, вроде предохранителя, регулятора, а также сетевого шнура. Ведь при последующих ремонтных работах, подобные элементы наверняка пригодятся.

Чтобы система отпаривания в утюгах Tefal работала без нареканий, целесообразно использовать дистиллированную, фильтрованную или хотя бы кипяченую воду. Это предотвратит появление накипи и продлит срок службы системы.

Чтобы удалить образовавшуюся накипь, рекомендуется придерживаться следующего алгоритма действий:

• Отключить прибор от сети;
• Поместить утюг в емкость, наполненную водой так, чтобы её уровень был выше подошвы прибора на полтора сантиметра. Задняя часть утюга должна быть немного приподнята;
• Повернуть регулятор пара для выставления максимального значения;
• Добавить стакан уксуса, лимонную кислоту или средство для удаления накипи на один литр воды;
• Вскипятить емкость на плите, после чего немного остудить и повторить процедуру.

Это интересно! Выбираем гладильную машину для дома: описание, характеристика, цена

Кипячение подобным образом надлежит повторить порядка четырех раз для полного удаления образовавшейся накипи. После окончания ремонта, надлежит дать прибору просохнуть в течение нескольких часов. По истечении данного срока, утюг можно использовать в стандартном режиме.

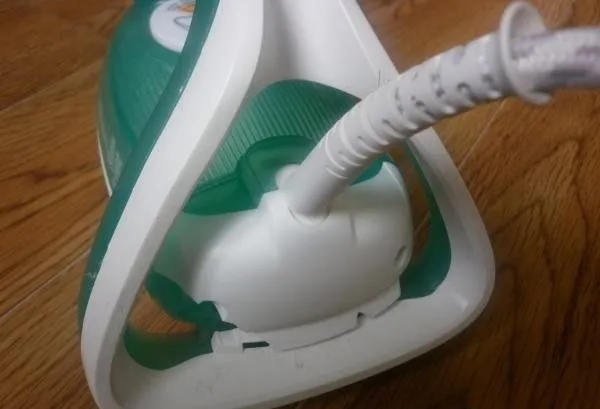

Особенности разбора утюгов с системой Easycord

Некоторые модели утюгов Tefal, например Ultragliss FV4650 или Supergliss FV 3535, оснащены системой Easycord, отличительной особенностью которой является особая конструкция задней панели прибора. Болты находятся на подставке, соединенной с ручкой. Открутив их, снимают крышку, закрывающую место установки шнура, а затем переходят к разборке системы подачи пара. Кнопки располагаются на съемном блоке, демонтировать который можно, отогнув специальные защелки.

После этого можно снять ручку, аккуратно подтянув ее вверх. Следующий шаг – выкручивание винтов. 2 из них располагаются на задней части утюга, а еще один размещен на передней, под съемным блоком. Далее разбирают утюг так же, как стандартные модели.

Как разобрать утюг Тефаль?

Поделиться в соц. сетях:

Издревле люди старались удалить с одежды складки и заломы, чтобы выглядеть более аккуратно и приятно — как для себя, так и для окружающих. Для этого использовались плоские камни или сковородки, в которых лежат раскаленные угли. Патент на электрический утюг был получен только в конце девятнадцатого века, и с этого времени начинается эпоха совершенствования подобных приборов. Современное разнообразие бытовой техники этого назначения впечатляет каждого, но даже самый надежный прибор может со временем сломаться. Как разобрать утюг Тефаль или Филипс, чтобы выяснить причины поломки, неправильной работы устройства и отремонтировать его, вы узнаете из этой статьи.

Вывод

Ремонт утюгов с парогенератором принципиально ничем не отличается от обычных. Громкое слово просто означает емкость для воды с клапаном, приводимым в действие автоматикой, кнопкой. Расположение дырочек подошвы позволяет изучить встроенный парогенератор. Выстроились краем: из емкости вода просто капает в центр. Когда отверстия усеяли поверхность, внутри стоит проточный нагреватель или бойлер. Дороге к подошве вода становится паром.

Любая бытовая техника, даже самая надежная, со временем выходит из строя. И многие владельцы не знают, например, как разобрать утюг Tefal своими руками, чтобы выяснить и устранить причину поломки. А ведь в большинстве случаев отремонтировать электроутюги данной марки можно самостоятельно, не прибегая к услугам сервисных центров.

В статье читатели найдут информацию о том, как разобрать электроутюги Tefal популярных моделей, а также о распространенных дефектах и способах их устранения.

Как работает электрический утюг?

Электрический утюг можно сравнить с электрочайником:

• Для нагрева прибора к нему подается напряжение.
• Чтобы процесс был быстрым, обычно пользуются мощными ТЭНами мощностью 1000-2200 Вт.
• Если бы такая мощность была постоянной, подошва бы стала раскаленной докрасна и вещи при глажке были бы испорченными. Чтобы такое не произошло, утюг оснащают регулятором температуры.
• Для того чтобы регулировать температуру, круглую ручку поворачивают. При повороте по часовой стрелке происходит значительное повышение температуры.
• Когда регулятор включается или выключается, раздается характерный щелчок.
• Сетевой шнур предназначен для поступления напряжения. Если же прибор не включается, его нужно ремонтировать.

Распространенные неисправности

Французский производитель постоянно совершенствует свои гладильные устройства. Но чем сложнее они становятся, тем больше вероятность сбоев и нарушений в работе. Эта аксиома касается всей современной бытовой техники. В любом устройстве есть слабые места, которые со временем дают о себе знать разного рода неполадками. В таблице приведены наиболее вероятные причины повреждений в утюжках Tefal.

Обрыв или короткое замыкание в сетевом шнуре – одна из распространенных поломок. Обычно при такой неисправности нарушается контакт одного из проводов с разъемом или изоляция проводников, что вызывает соприкосновение токоведущих жил. В этом случае необходимо восстановить контакт или хорошо изолировать оголившийся участок провода. Наилучший вариант – полная замена поврежденного сетевого шнура исправным

Образование накипи в парообразующем отсеке подошвы и внутри паровых отверстий ухудшает подачу пара в волокна тканей. Это происходит из-за неправильной эксплуатации утюга. Для того чтобы удалить накипь в подошве, придется полностью разобрать утюг. Затем погрузить деталь в раствор лимонной кислоты или уксуса так, чтобы контактные площадки не оказались в жидкости. Прочистка отверстий ватными палочками может устранить проблему, но ненадолго

Дефект регулятора температуры – одна из распространенных неисправностей. Со временем происходит засор контактных площадок в терморегуляторе. Чтобы восстановить его работоспособность, достаточно почистить место контакта любым острым предметом или мелким наждаком. Для этого электроутюг потребуется разобрать. Результат чистки проверяется мультиметром

Повреждение одно- или многоразового предохранителя. В этом случае гладильный прибор не будет нагреваться. Проверить работоспособность предохранительного элемента можно мультиметром. В исправном состоянии его сопротивление равно нулю. Ели же он оборван, экран тестера будет мигать, обозначая отсутствие контакта. В таком случае предохранитель придется заменить

Поломка электронагревателя (ТЭНа) – еще одна причина того, что подошва гладильного прибора Tefal не нагревается. Так как в современных моделях ТЭН конструктивно встроен в подошву, потребуется ее замена. Стоимость этой детали сравнима со стоимостью нового утюжка, поэтому стоит подумать, какой вариант для вас более приемлем: купить новый прибор или тратить время и деньги на поиск, приобретение и замену подошвы

Чтобы подробнее узнать об основных неисправностях современных утюжков и методах их устранения, посмотрите данный видеосюжет:

Профилактика распространенных дефектов

Для того чтобы избежать потери работоспособности из-за образования накипи, достаточно придерживаться простых правил:

• использовать для парообразования только дистиллированную или хорошо профильтрованную мягкую воду;
• избегать образования пригара на рабочей поверхности, периодически проводить ее очистку уксусом, лимонной кислотой или специальным карандашом;
• не допускать излишней деформации и перегибов сетевого шнура.

В заключение следует отметить, что большинство повреждений в классических моделях паровых электроутюгов Tefal владельцы могут устранить самостоятельно. Достаточно небольшого набора инструментов, мультиметра и базовых знаний в области электротехники.

Ремонт утюга своими руками

Чаще всего выполняется ремонт утюга своими руками. Для этого нужно подготовить инструменты: отвертки и тестер с лампочкой.

Важно! Даже если ремонтировать нужно только шнур, утюг придется разобрать.

Утюги от разных производителей могут иметь разную конструкцию, однако всегда есть общие моменты:

• Для скрепления подошвы и корпуса используются не только защелки, но и винтики, которые придется тщательно поискать. Часто их помещают под декоративные заглушки, резервуар для воды или другие элементы.
• Если при включении прибора в сеть не происходит загорание лампочек-индикаторов, то скорее всего, проблема в шнуре.

Имея на вооружении такую информацию, вы точно справитесь с задачей, как разобрать утюг Тефаль.

Ремонтируем шнур

В 20 процентах случаев поломка заключается в нерабочем состоянии шнура. Для его проверки нужно совершить следующие действия:

1. Снимаем заднюю крышку утюга.
2. Проверяем напряжение тестером.
3. Если не произошло загорание лампочки тестера, шнур укорачивается и снова проверяется.

Важно! Если лампочка загорается – проблема не в шнуре и нужно разобрать утюг Тефаль дальше.

Ремонтируем термопредохранитель:

1. В этом случае ремонт утюга начинается с его отключения от сети.
2. Затем к термопредохранителю с двух сторон подключаются провода для прозвонки.

Если загорания лампочки не произошло, то предохранитель неисправен. Его можно вынуть и закоротить электрическую сеть в этой части.

Важно! В таком случае не стоит беспокоиться, так как если терморегулятор работает корректно, отсутствующий предохранитель не несет проблем.

Ремонтируем регулятор температуры

Перед тем, как разобрать утюг Тефаль, нужно попробовать снять внешнюю ручку регулятора. Для этого ее нужно слегка поддеть. В том случае, если попытка не увенчалась успехом, развинчиваются винты и снимается корпус.

Для проверки исправности:

1. Регулятор устанавливается в крайние положения. Если это не получается сделать легко, следует воспользоваться плоскогубцами.
2. Прозванивается электрическая сеть и при этом регулятор поворачивается.

Важно! Если в крайних положениях загорается лампочка, то в терморегуляторе нет поломки, если же нет – потребуется зачистка контактов. При этом используется наждачная бумага или обыкновенная пилочка для ногтей.

Ремонтируем нагревательный элемент

Если все основные узлы проверены, то ремонт утюга Тефаль не закончен. Скорее всего, проблема заключается в неисправности нагревательного элемента. Даже если вы знаете, как разобрать утюг Браун, это не поможет. Замена нагревательного элемента практически невозможна — почти во всех случаях прибор придется выбросить.

Важно! Даже если вы выбрасываете старый утюг, оставьте шнур. Он пригодится для ремонта других бытовых приборов.

Ремонтируем систему отпаривания

Чтобы избежать проблем, нужно пользоваться дистиллированной, фильтрованной или кипяченой водой. Чаще всего при ремонте системы отпаривания следует удалить накипь. Для этого процесса не нужно знать, как разобрать утюг Филипс, Тефаль или Браун. Действовать вы будете следующим образом:

1. Для очистки утюг помещается в большую емкость с водой. Уровень воды должен быть выше подошвы на полтора сантиметра.
2. На регуляторе пара должно быть выставлено максимальное значение. Задняя часть прибора должна быть немного приподнята с помощью подставочек.

Важно! Категорически запрещено в процессе очистки от накипи включать утюг в сеть.

1. В воду добавляем уксусу (1 стакан на литр воды).
2. Емкость помещаем на плиту и ждем, пока вода закипит.
3. После небольшого остывания ставим емкость на огонь еще раз. Повторяем процедуру два – четыре раза.

Важно! Уксус можно заменить лимонной кислотой или специальным средством для удаления накипи.

Полезные советы

Чтобы утюг длительное время исправно работал и не приходилось его чинить, следует придерживаться простых рекомендаций.

1. При наличии в устройстве функции самоочистки, необходимо не реже 1 раза в месяц использовать ее.
2. Важно следить за состоянием подошвы утюга: своевременно удалять с нее налет и нагар. Для этого используют раствор уксуса или лимонной кислоты, специальные карандаши для очистки. Ни в коем случае нельзя наливать растворы в резервуар – они могут испортить мелкие детали, прокладки, следствием чего станет разгерметизация резервуара.
3. Стоит использовать только мягкую воду: фильтрованную, кипяченую, талую, дистиллированную или специальную, предназначенную для утюгов. Это поможет предотвратить образование накипи.
4. Нужно не допускать перегибов шнура. После окончания глажки и остывания прибора провод аккуратно наматывают на корпус.

При наличии серьезных поломок, устранить которые самостоятельно не представляется возможным, следует обратиться в сервисные центры компании Tefal, находящиеся в Москве и других крупных городах России. Более подробную информацию можно найти на официальном сайте производителя. Там же имеется возможность заказать необходимые для ремонта запчасти.

Советы хозяйке:

• До начала глажки нужно проверить подошву — на ней не должно быть пыли и ворсинок. Нельзя протирать горячую подошву.
• Льняные и хлопковые вещи лучше всего гладить с изнаночной стороны, так как ткань может стать блестящей.
• Для глажки шерстяных вещей и темной ткани желательно пользоваться специальной тканью или марлей.
• Нельзя надевать только поглаженные вещи. Они должны немного повисеть на вешалке.
• Обязательно нужно изучать ярлыки на одежде, чтобы не испортить ткань.
• Для замши, кожи и искусственного меха нельзя применять отпаривание.

Как гладить тюль паровым утюгом?

Глажка тюля паровым утюгом может быть более эффективной, чем гладкая глажка с помощью обычного утюга, потому что пар может проникнуть сквозь ткань и смягчить ее, удаляя морщины и складки. Вот как гладить тюль паровым утюгом:

1. Приготовьте паровой утюг, заполнив его водой и включив.

2. Разложите тюль на гладильной доске или на плоской поверхности, которую можно использовать для глажки.

3. Начните гладить с одного края тюля, двигая паровой утюг вдоль ткани. Убедитесь, что вы держите утюг в вертикальном положении, чтобы избежать сминания ткани.

4. Постепенно продвигайтесь по всей поверхности тюля, пока не дойдете до другого края.

5. Если у вас есть складки или морщины, которые не удается удалить с помощью парового утюга, попробуйте разгладить их руками или используйте обычный утюг на низкой температуре.

6. После того, как вы закончили гладить тюль, дайте ему полностью остыть перед тем, как его снова поднимать или перемещать.

Помните, что при глажке тюля паровым утюгом важно быть осторожным и не держать утюг на месте слишком долго, чтобы избежать повреждения ткани. Также не забудьте чистить паровой утюг регулярно, чтобы избежать накопления накипи и других отложений, которые могут повредить ткань.
