Реле напряжения
Для обеспечения надежной защиты электрической сети от перепадов напряжения становится актуальным вопрос о поддержании стабильности напряжения в электросети. Если вас интересует, как правильно выбрать реле напряжения, мы рассмотрим этот вопрос более подробно.

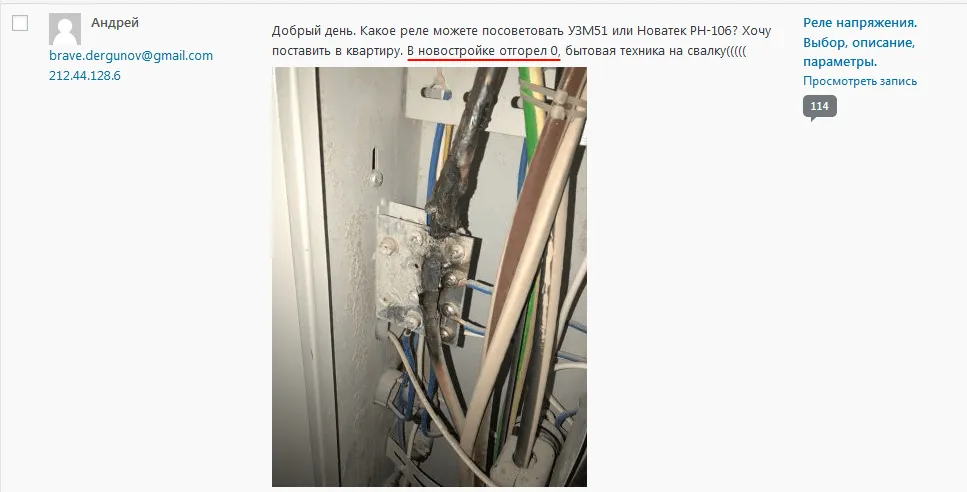

Для тех, кто ещё сомневается в установке реле для защиты своего жилья или верит в качество строительно-монтажных работ в современных новостройках. Ниже скриншот одного из последних комментариев, где автор пишет, что у него в новостройке “отгорел ноль”.
Согласно ГОСТ 29322-92 напряжение в электросети нашей страны должно быть в пределах 230 В при одной фазе и 400 В между фазами. Но если вы живете в сельской местности или недалеко от города, то проблемы с постоянной величиной напряжения очень высоки, да и в самом городе этого исключать не стоит, особенно в старом жилом фонде. Перепады напряжения очень пагубно влияют на электроприборы в доме. Например, из-за низкого напряжения может сгореть холодильник или кондиционер (компрессор не запустится и перегреется), сильно снижается мощность микроволновки, тускло светят лампы накаливания. Ну а высокое напряжение просто “убьет” вашу бытовую технику. Уверен, что многие слышали про “отгорание нуля” в многоэтажках, и как целыми подъездами носят в мастерские ремонтировать бытовую технику.
Причины возникновения колебаний напряжения в сети бывают разные:
- Замыкание одной из фаз на нейтраль, в итоге в розетке будет 380 Вольт.
- Отгорание (обрыв) нуля, если у вас в это время низкая нагрузка, то напряжение будет тоже стремится к 380 В.
- Неравномерное распределение нагрузки по фазам (перекос), в итоге на наиболее загруженной фазе напряжение снижается, и если к ней подключены холодильник и кондиционеры, то высокая вероятность, что они “сгорят”.
Пример видео, где показана работа реле напряжения
Решать проблему скачков напряжения в сетях помогают специальные устройства – реле контроля напряжения. Принцип действия таких реле достаточно прост, есть “электронный блок”, который следит, чтобы напряжение находилось в заданных уставками пределах и при отклонениях сигнализирует расцепителю (силовой части), который отключает сеть. Все бытовые реле контроля напряжения включаются автоматически через определенное время. Для обычных потребителей достаточно задержки в несколько секунд, но для холодильников и кондиционеров с компрессорами нужна задержка в несколько минут.
Здесь по ссылке подробная статья о реле напряжения РН-260t от Новатек-Электро.

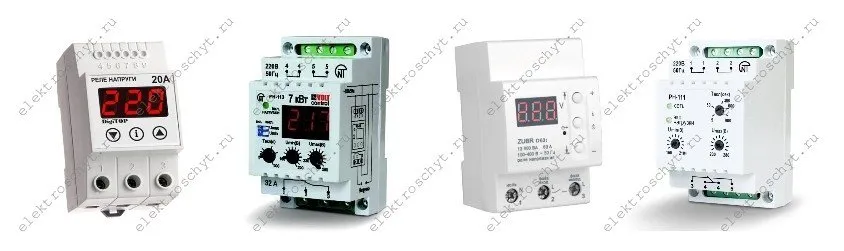

Реле контроля напряжения бывают однофазные и трехфазные. Однофазные реле напряжения отключают одну фазу, а трехфазные – одновременно все три фазы. При трехфазном подключении в быту, следует применять однофазные реле напряжение, чтобы колебания напряжения на одной фазе, не привели к отключению других фаз. Трехфазные используют для защиты двигателей и других трехфазных потребителей.
Я разделяю приборы защиты от перенапряжений на три типа: УЗМ-51М от “Меандра”, Zubr от “Электроникс” и все остальные. Никому ничего не навязываю – это мое личное мнение.

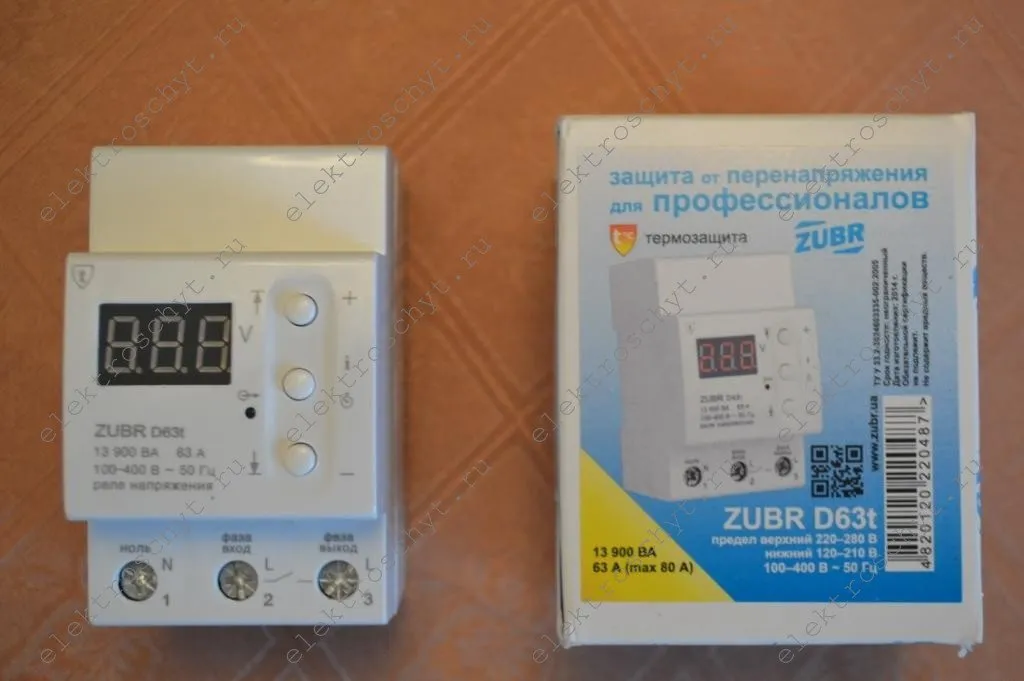

Реле напряжения Zubr (Rbuz)
Данное устройство предназначено для защиты от перепадов напряжения (отгорания нуля). Производят ЗУБР в Донецке.
Отмечу особенности этого реле напряжения.
Индикация напряжения на устройстве – показывает значение напряжения в реальном времени. Это достаточно удобно и необходимо для оценки ситуации с напряжением в сети. Погрешность показаний низкая, разница относительно высокоточного мультиметра Fluke 87 всего 1-2 Вольта.
Реле напряжения Zubr выпускают на различные номинальные токи: 25, 32, 40, 50 и 63А. Устройство при номинальном токе на 63А выдерживает в течение 10 минут ток 80А.
Верхнее значение по напряжению выставляется от 220 до 280 В с шагом 1 Вольт, нижнее – от 120 до 210 В. Время повторного включения от 3 до 600 сек., с шагом 3 секунды.
Я выставляю на реле Zubr, максимальное (верхнее) значение по напряжению 250 Вольт, а нижнее значение – 190 Вольт.
У приборов с индексом t в названии, например Zubr D63t, есть термозащита от внутреннего перегрева. Т.е. при увеличении температуры самого прибора до 80 градусов (например из-за нагрева контактов) – он отключается.
Реле Zubr занимает 3 модуля или 53 мм на дин-рейке и бывают только однофазными.
В паспорте и приведенных схемах подключения Зубр, не сказано про ограничения по току, но в старой документации, ранее указывалось, что не более 0,75 от номинального.
Схема подключения реле напряжения Zubr
В настоящее время, производители уверяют, что реле можно подключать по номиналу. Если номинал Зубра меньше номинала вводного автомата, тогда нужно применять в схеме подключения реле напряжения – контактор.
Технический паспорт Zubr D63t
Гарантию на реле напряжения Zubr производитель дает целых 5 лет! Имеет очень хорошие отзывы от коллег – форумчан. И также, как у Меандра на форуме МастерСити есть представитель Zubra, который не боится общаться публично. И кстати, показательно на примере УЗМ и Зубра, что представители производителей качественной продукции не боятся общаться на форумах.

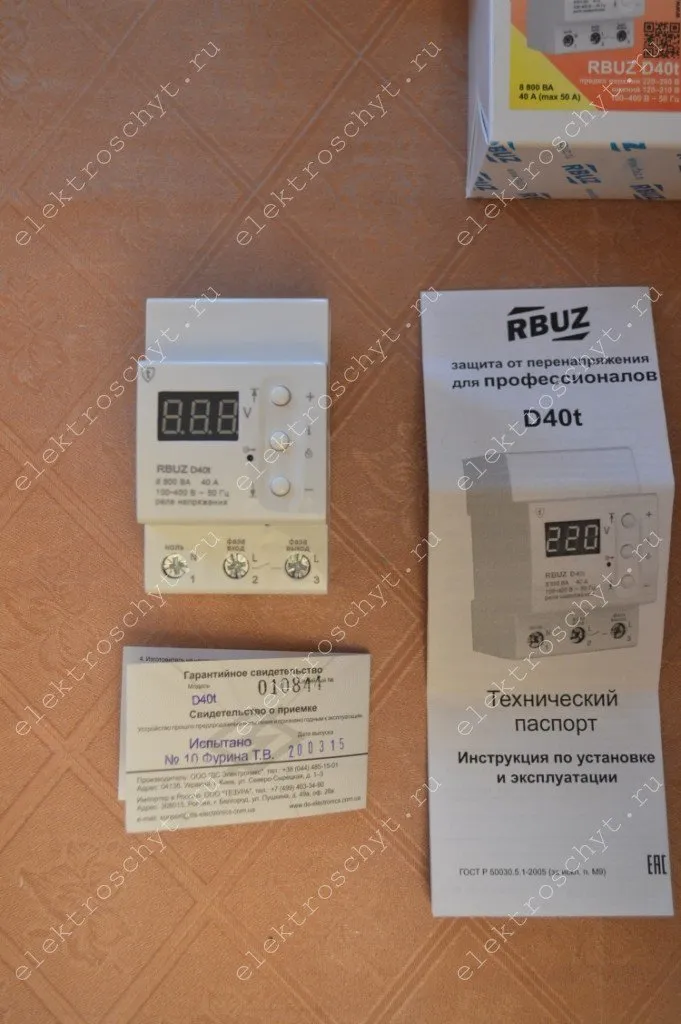

Update (07.06.15). В настоящее время реле напряжения Zubr, продают в России под другим названием Rbuz (слово Zubr наоборот).
Связано это с тем, что в России торговая марка Zubr зарегистрирована за другим производителем и поменялось только названием реле, а все компоненты остались прежними.
.
УЗМ-51М. Устройство защиты многофункциональное.
В настоящее время УЗМ-51М зарекомендовало себя надежностью и простотой подключения.
УЗМ-51М рассчитано на ток до 63А, занимает 2 модуля на дин-рейке (ширина 35 мм). При стандартном исполнении температура эксплуатации УЗМ от – 20 до +55 градусов, поэтому устанавливать в щите на улице не рекомендую. Есть правда и от -40 до +55, но такие мне в продаже не встречались, если только обращаться непосредственно в ЗАО “Меандр”. Максимальная уставка по верхнему отключению напряжения 290 В, нижний порог срабатывания 100 В. Время повторного включения задается самостоятельно – это или 10 секунд или 6 минут. Может использоваться в сетях с любым типом заземления: TN-C, TN-S, TT или TN-C-S.
Схема подключения УЗМ-51М
Меандр производит еще два типа однофазных реле напряжения – это УЗМ-50М и УЗМ-16. Главное отличие УЗМ-50М от УЗМ-51М, пожалуй только в том, что у последнего, как мы знаем можно выставить уставку по срабатыванию самостоятельно, а в УЗМ-50М – уставка “жесткая”, по верхнему пределу напряжения – 265 В, а по нижнему – 170 В.
УЗМ-16 рассчитано на ток 16А, поэтому его ставят только на отдельный электроприемник. Например, чтобы не ожидать 6 минут пока включится УЗМ-51, холодильник можно подключить через УЗМ-16, на котором устанавливают задержку на включение 6 минут, а на основном УЗМ-51М в 10 секунд.
Я выставляю на УЗМ-51М максимальное (верхнее) значение по напряжению 250 Вольт, а нижнее значение – 180 Вольт.
Меандр также выпускает трехфазное реле напряжение УЗМ-3-63, как я уже писал выше, такие реле используют в основном для защиты двигателей.
Хорошая надежная защита от перенапряжений. УЗМ не нужно включать с контактором, как это обычно делают с другими реле напряжения. Устройство производится в России. Гарантия на УЗМ 2 года. Что немаловажно, представитель Меандра присутствует на самом популярном форуме Mastercity, всегда проконсультирует по продукции, а также внимательно относится к комментариям пользователей форума, замечания которых в свое время и помогли улучшить УЗМ-51М.
Технический паспорт на УЗМ-50М, УЗМ-51М
Технический паспорт на УЗМ-16
Технический паспорт на УЗМ-3-63

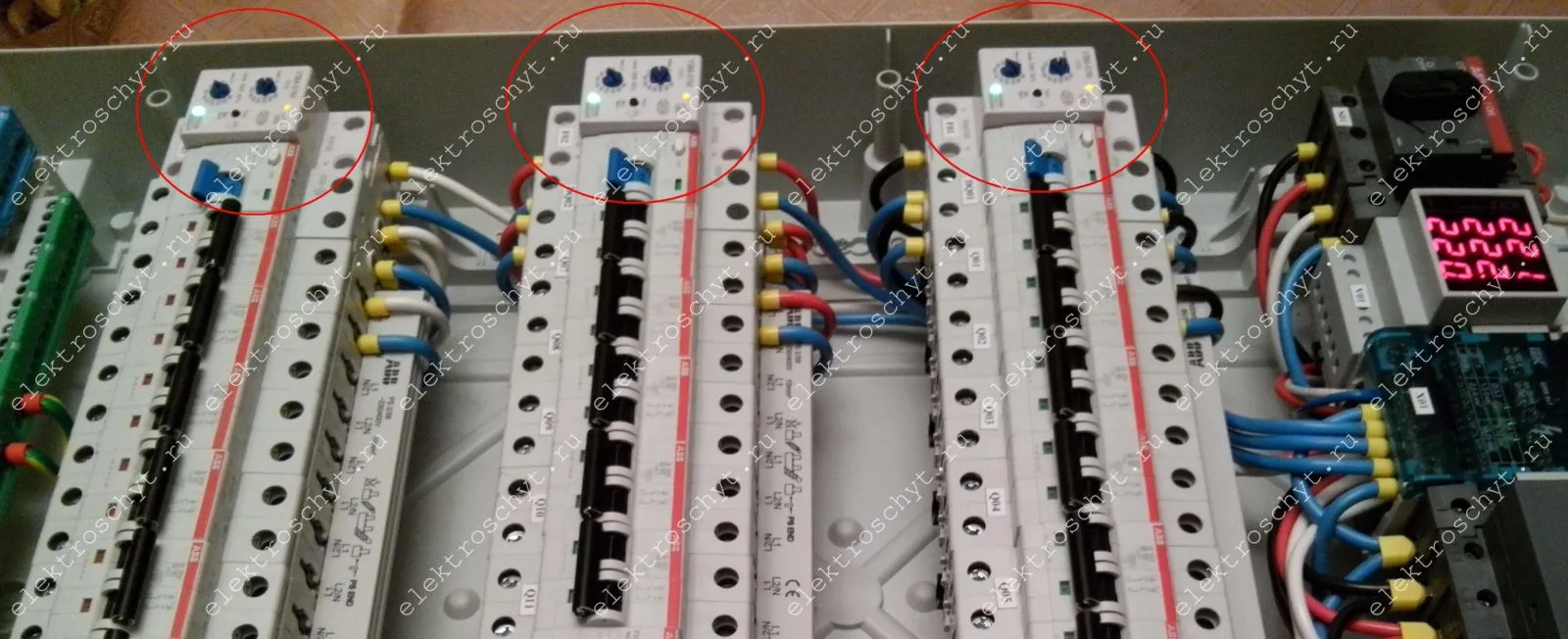

Пример установки УЗМ-51М в трехфазном щите для загородного дома, где УЗМ установлены в каждую фазу.
Пожалуй один недостаток в УЗМ-51М относительно других реле напряжения – это отсутствие индикации напряжения. Но и разница в цене между УЗМ и реле напряжения с контактором, позволяет купить и поставить вольтметр отдельно.

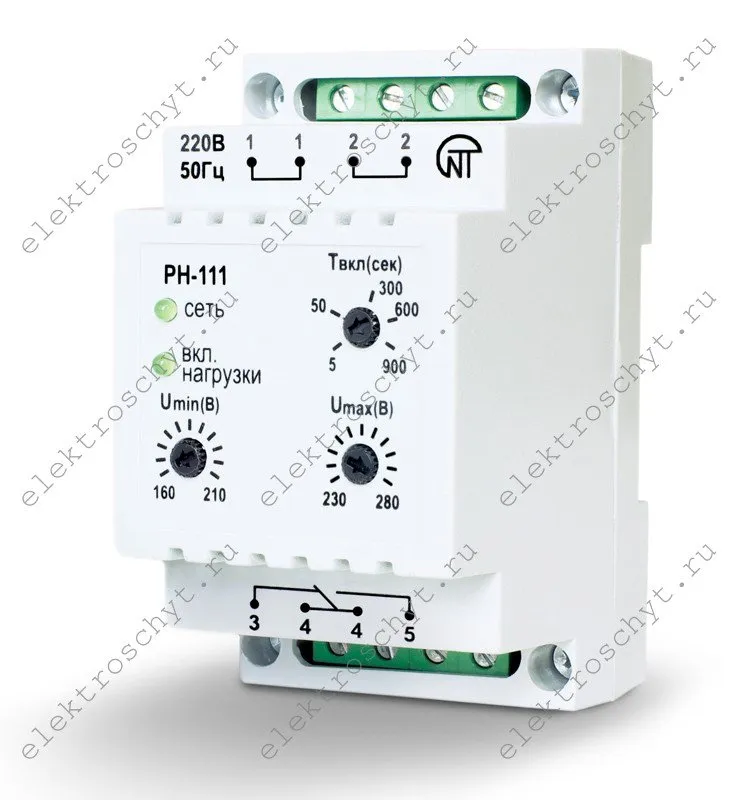

Реле напряжения РН-111, РН-111М, РН-113 от Новатек
Данные реле напряжения производятся у нас в России. Как видно из заголовка у Новатека можно приобрести три типа реле напряжения.

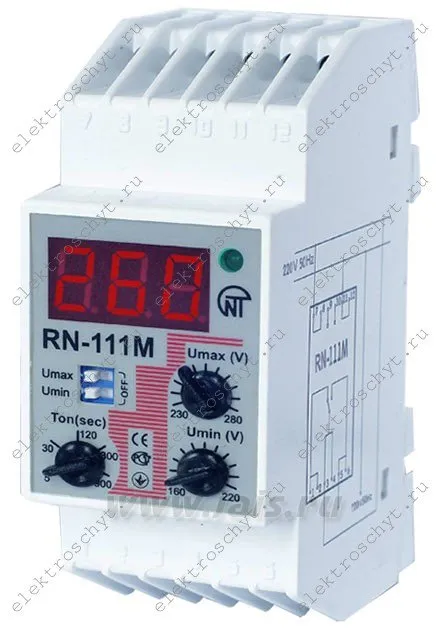

РН-111 и РН-111М по параметрам практически одно и тоже устройство, главное различие у них в том, что у реле РН-111М есть индикация напряжения, а у РН-111 ее нет.
Верхний предел напряжения от 230 до 280 В, нижний – от 160 до 220 В. Время автоматического повторного включения от 5 до 900 сек. Гарантия на эти реле 3 года.

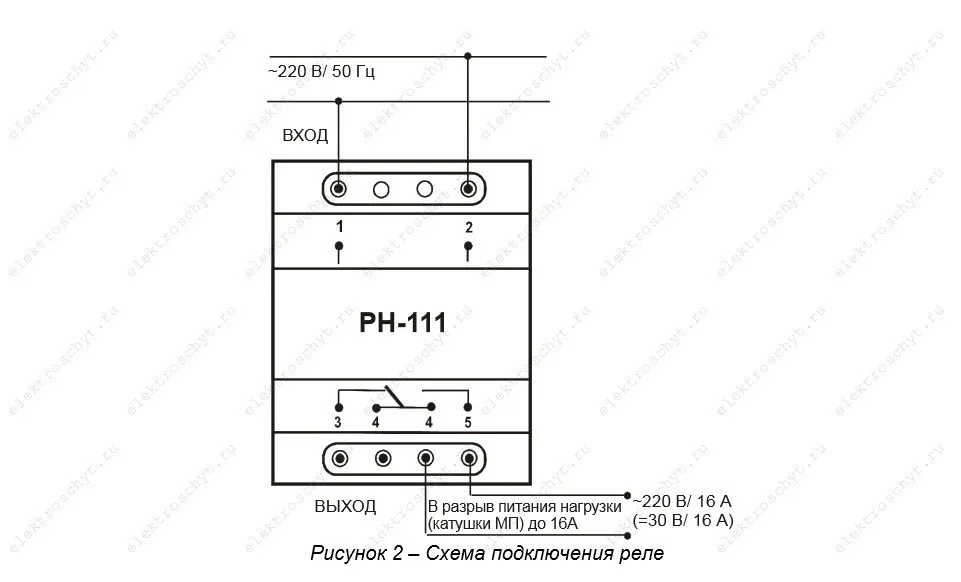

Схема подключения реле напряжения РН-111
Рассчитаны РН-111 на небольшие токи до 16А или мощность до 3,5 кВт, но для подключения более высокой нагрузки, РН-111 можно включать совместно с контакторами (магнитными пускателями).
Схема подключения реле напряжения с контактором
Это значительно увеличивает стоимость, так как хороший контактор сейчас будет стоить около 4-5 тыс. рублей, понадобится бОльшее количество модулей в щитке, а также автомат для защиты катушки контактора. Вышеуказанная схема подключения реле с контактором для РН-111, справедлива для любого другого реле с учетом особенностей его схемы.
Руководство по эксплуатации реле напряжения РН-111
Руководство по эксплуатации реле напряжения РН-111М

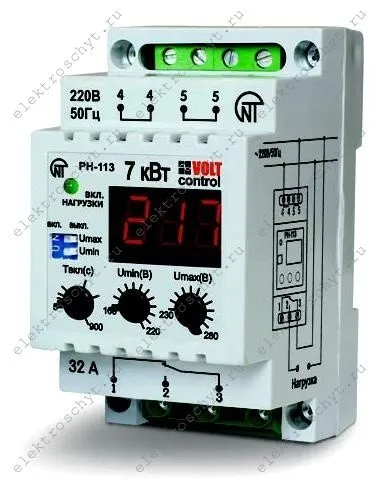

Реле РН-113 уже более улучшенное относительно РН-111, диапазоны по напряжению и время АПВ такие же, как у РН-111, но максимальный ток на который можно включать РН-113 до 32А или если по мощности до 7 кВт.
Схема подключения реле напряжения РН-113
Но я бы не стал этого делать, так как контакты у РН-113 достаточно слабые для провода сечением 6 мм2, а именно такое сечение необходимо для подключения на 32А.

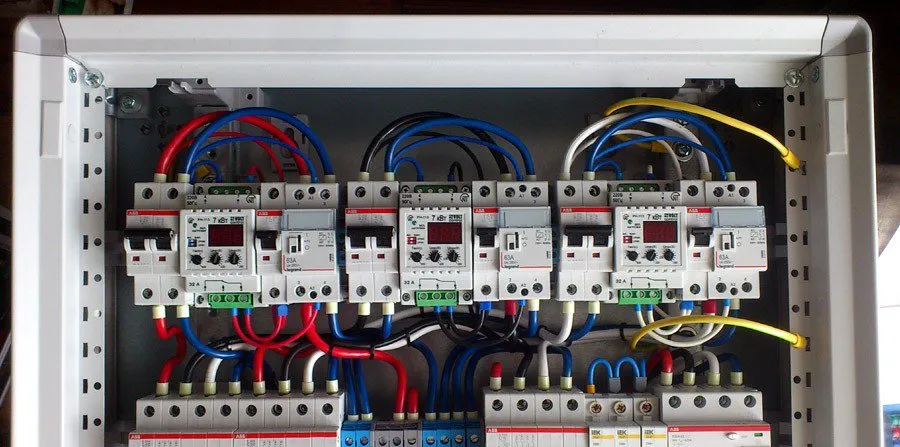

Надежнее РН-113 также подключать с контакторами, без контакторов максимум на 25А. Я не использую в своих щитах реле напряжения от Новатек, поэтому фото позаимствовал у одного из электромонтажников с форума Avs1753.
Смотрится, конечно, красиво, но такое подключение занимает на 3-4 модуля больше и раза в два дороже по стоимости, чем если бы применили УЗМ-51М или Zubr.

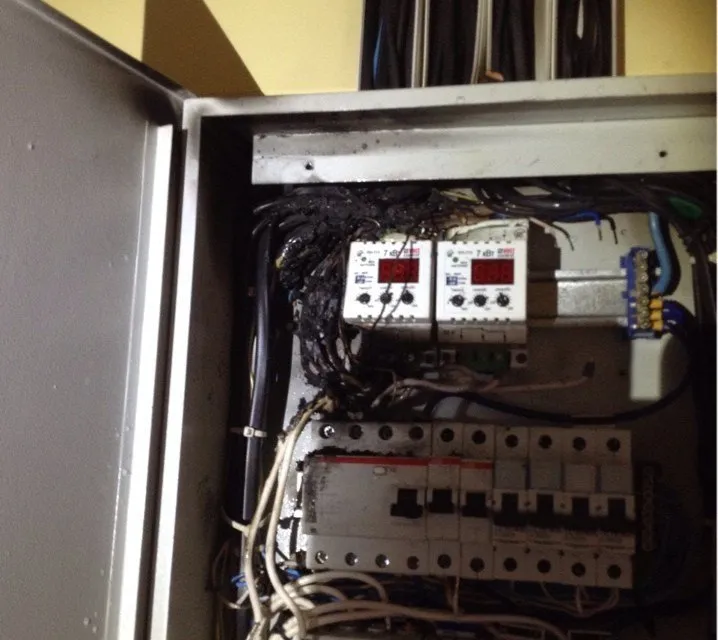

А вот, что бывает, с РН-113, если его подключить без контакторов на 32А.
Руководство по эксплуатации реле напряжения РН-113
К сожалению какой-либо информации об испытаниях, как у УЗМ-51М и Зубра я не нашел на форумах.
Реле DigiTop
Также как и Зубр, данные реле выпускают в Донецке. Производитель выпускает несколько серий приборов с защитой от скачков напряжения.
Реле напряжения серии V-protektor предназначено только для защиты от перепадов напряжения. Выпускается на номинальные токи 16, 20, 32, 40, 50, 63 А в однофазном исполнении, имеет встроенную термозащиту от перегрева, срабатывающую при 100 градусах. Верхний порог срабатывания от 210 до 270 В, нижний – от 120 до 200 В. Время автоматического включения от 5 до 600 сек. Есть и трехфазное реле V-protektor 380, достаточно компактное 35 мм (два модуля), но максимальный ток в фазе не более 10А.
На однофазное реле напряжения Protektor гарантия 5 лет, на трехфазное реле только 2 года.
Схема подключения реле напряжения V-Protektor DigiTop
Руководство по эксплуатации реле V-protektor
Руководство по эксплуатации реле V-protektor 380
Диджитоп выпускает и совмещенное в одном устройстве реле напряжения и реле тока VA-protektor. Помимо защиты от перенапряжений, прибор обеспечивает и ограничение по току (мощности). Выпускают на номинальные токи 32, 40, 50 и 63 А. Все параметры по напряжению такие же, как и у V-protektor. По номинальному и максимальному току VA контролирует нагрузку и при превышении номинального отключает сеть через 10 мин., а максимального – через 0,04 сек. На дисплее прибора отображается и напряжение и ток. Гарантия на VA-protektor 2 года.
Руководство по эксплуатации реле напряжения и контроля тока VA-protektor
Ну и самый продвинутый из серии реле напряжений от ТМ DigiTop – многофункциональное реле МР-63. Собственно всё тоже самое, как и у предыдущего VA-protektor, только МР-63 показывает помимо тока и напряжения, еще и активную мощность.
Руководство по эксплуатации многофункциональное реле МР-63
Данное реле МР-63 и V-protektor проходили независимые испытания форумчан, отзывы средние.
Я постарался охватить в своей статье, наиболее распространенные устройства защиты от перепадов напряжения. Конечно, есть еще производители приборов для подобного рода защит, но информации об их применении очень мало.
Спасибо за внимание.
Что такое фаза ноль и земля?
Фаза, ноль и земля — это термины, используемые для обозначения электрических потенциалов в электрической сети.
Фаза — это провод, по которому поступает переменное напряжение от источника питания. Фаза обычно обозначается буквой L и имеет напряжение 220 В (в однофазной сети) или 380 В (в трехфазной сети).
Ноль — это провод, который подключен к нулевому потенциалу электрической сети. Ноль обычно обозначается буквой N и имеет напряжение 0 В. Ноль не должен использоваться для передачи тока, а только для обеспечения защиты от поражения электрическим током.
Земля — это защитный провод, который подключен к заземлению, то есть к земле. Заземление используется для обеспечения безопасности электрической сети, поскольку при коротком замыкании ток может пройти через заземление, а не через человека или оборудование. Земля обычно обозначается буквой PE (от английского «Protective Earth») и имеет напряжение 0 В.
В электрической сети обычно используется сочетание фазы и нуля для передачи электрической энергии к нагрузке, а земля используется для обеспечения безопасности.
