Сварочный инвертор Ресанта САИПА-165, 220 — реальные характеристики и ремонт сварочного инвертора своими руками

Схемы сварочных инверторов

Общие характеристики

Диапазон рабочего напряжения, В
Максимальный потребляемый ток, А	30
Напряжение холостого хода, В	80
Напряжение дуги, В	28
Диапазон регулирования сварочного тока, А
Продолжительность нагружения, %	70% 220A
Максимальный диаметр электрода, мм	5
Класс защиты	IP21
Масса, кг	5

Во вложении к данной странице вы найдете схемы для сварочных инверторов Ресанта САИ-220, САИ-220К, САИ-220ПН и САИПА-220, которые были собраны из различных источников. Вы также сможете отследить состояние прибора с помощью световой индикации, расположенной на передней панели. Если вам интересен ремонт сварочного инвертора Ресанта 220 своими руками, то эти схемы могут быть полезным ресурсом.

В архивах содержаться схемы модулей, применяемых в данном изделии: САИ-220 ENDU180_V1, ENDU180J_V1, ENDU180J_V2, ENDU180J_V3, ENDU180J-W САИ-220К ENDU180SD, ENDU180SD-W

Особенности

Особенности РЕСАНТА САИ 220:

• Регулировка выходного тока от 15 до 220 А, позволяет нормально работать с материалами разной толщины.
• Корпус выполнен из металла.
• Охлаждение осуществляется принудительной вентиляцией через отверстие, если его закрыть, аппарат выйдет из строя.
• Защита от перегрева срабатывает автоматически и отображается на передней панели, сразу необходимо проверять кабели на замыкание и не отключать аппарат в течение 5 минут.
• Для начала сварки необходимо поджечь дугу, нередко это сопровождается залипанием электрода, чтобы этого не происходило, аппарат оснащён функцией «Anti Stcik». Которая плавно увеличивает ток на электроде. В дальнейшем напряжение подаётся в штатном режиме.
• Функция «Hot Start», повышает напряжение при запуске, для быстрого получения дуги в самом начале. Это позволяет сократить первоначальную подготовку.

Запрещено использовать:

• Инвертор нельзя использовать в помещении с повышенной влажностью и во время дождя.
• Использование электропилы, дрели, болгарки рядом с работающим оборудованием, может перевести к попаданию внутрь металлической пыли и поломке.
• При выходе из строя изоляции на сетевом и сварочном кабелях, работу нужно прекратить, до исправления повреждений.
• Перед первым включением инвертора в новом помещении, его необходимо выдержать 2 часа, это предотвратить появление конденсата.

Меры безопасности:

• Для исключения поражения электрическим током, необходимо подключать к заземлённой розетке.
• Сварочные работы должны проходить в хорошо проветриваемом месте.
• Для защиты от термических ожогов, все работы нужно проводить в головном уборе, защитных перчатках и специальной одежде.
• Защита глаз и лица, обеспечивается маской сварщика.

Схема сварочного инвертора РЕСАНТА САИ 220

Схема аппарата РЕСАНТА САИ 220, построена на микросхеме UC3842BN. Используются мощные транзисторы FQP4N90C, затвор которых изолирован.

Характеристик:

• Напряжение — 220 В.
• Диаметр электрода — 5 мм.
• Напряжение дуги — 80 В.
• Потребляемый ток — 30 А.
• Масса — 5 кг.
• Класс защиты — IP21.

Комплектация:

• Сварочный инвертор.
• Плечевой ремень.
• Заземляющие клеммы.
• Держатель электрода.

Преимущества использования инвертора данной модели

Как и во многих моделях современных инверторных устройств, в данном сварочном аппарате предусмотрен ряд опций, обеспечивающих высокое качество выполнения сварных соединений. Благодаря таким опциям также решается очень важная задача – минимизируется влияние квалификации сварщика на качество формируемого соединения.

К таким опциям, которые хорошо знакомы многим сварщикам, относятся:

• автоматическое отключение устройства в том случае, если происходит перегрев элементов принципиальной схемы (такая опция возможна благодаря наличию специального термодатчика);
• «Горячий старт» – опция, которая обеспечивает быстрое зажигание сварочной дуги за счет автоматической подачи на нее тока повышенной силы;
• «Антизалипание» – функция, предусматривающая автоматическое отключение сварочного тока в тот момент, когда кончик электрода приваривается к поверхности деталей;
• «Форсаж дуги» – опция, которая обеспечивает автоматическое увеличение силы сварочного тока в момент сокращения длины дуги и дает возможность предотвратить залипание электрода.

Мощность аппарата позволяет выполнять сварочные швы электродами до 5 мм, но ток потребления при этом составляет около 30 А

В рассматриваемом сварочном инверторе предусмотрена усиленная защита элементов принципиальной схемы от перегрева. Такую защиту обеспечивают несколько особенностей конструкции:

• наличие сразу двух вентиляторов, улучшающих процесс охлаждения устройства;
• высокая устойчивость электронных схем к перегреву;
• использование термодатчика, автоматически отключающего оборудование в момент перегрева.

Перечисленные опции одинаково полезны как начинающим, так и опытным сварщикам, так как позволяют избежать многих неисправностей инвертора, связанных с перегревом электронной начинки, а также значительно расширяют функциональность и область использования аппарата.

Крепкая ручка и пристегиваемый ремень добавляют удобства как при переноске агрегата, так и в процессе работы

К бесспорным преимуществам инвертора данной модели также стоит отнести следующие.

• Исключительная мобильность инвертора обеспечивается не только его легким весом, но и наличием удобного наплечного ремня, благодаря которому устройство можно переносить в любое место, где необходимо проводить сварку.
• Корпус и другие элементы инвертора отличаются повышенной устойчивостью к механическим повреждениям, которые могут быть вызваны ударами, падением или опрокидыванием оборудования.
• Сварочный аппарат данной модели отличается исключительной компактностью (130х310х190 мм) и мобильностью.
• При желании можно заказать комплектацию инвертора, предполагающую наличие специального чемоданчика с ручкой, в котором удобно хранить и перевозить не только сам аппарат, но и все необходимые кабели.
• Конструкция инвертора допускает возможность его эффективной эксплуатации даже при достаточно низкой температуре окружающего воздуха (до –20). Однако при выполнении сварки в условиях низких температур следует строго следить за режимами нагревания и остывания оборудования.

Многие специалисты и организации, занимающиеся продажами сварочного оборудования, если судить по отзывам, сетуют на то, что среди инверторов рассматриваемой модели отмечается достаточно большой процент брака. Так, есть данные, согласно которым из 10 сварочных аппаратов Ресанта модели 202, 1–2 не дорабатывают до конца гарантийного срока и выходят из строя.

Неисправные детали, ставшие причиной срабатывания перегрузки

Если вы столкнулись с такой неисправностью, как перегрев инвертора, то устранить ее можно самостоятельно или при помощи специалистов сервисных служб. Очень часто перегрев связан с плохими контактами между элементами электронной схемы и устранить эту проблему можно, выполнив их ревизию. Намного сложнее ситуация, когда из строя выходят электронные компоненты инвертора. В отдельных случаях замена таких компонентов по своей стоимости может быть сопоставима с ценой нового аппарата.

Большим недостатком инверторов данной модели является то, что реальные значения сварочного тока, который они формируют, могут расходиться с паспортными данными на 15–20%. В большинстве случаев это не снижает эффективности использования сварочного оборудования, но тем не менее ухудшает его функциональные возможности.

Неполадки, перечисленные в инструкции к сварочному аппарату

Не слишком эффективен инвертор Ресанта модели 202 при работе с деталями, толщина которых превышает 10 мм. В таких случаях (даже с использованием электродов диаметром 5 мм) возможно только поверхностное расплавление металла, а эффективного прогрева соединяемых деталей на всю их толщину не происходит.

В целом отзывы об инверторе данной модели и мнения опытных специалистов свидетельствуют о том, что такой аппарат удобен и надежен в работе, позволяет получать качественные и аккуратные сварные соединения.

Простота управления и обслуживания аппарата позволяет легко обучиться работе на нем, для чего можно использовать даже специальные видео. Конечно, просмотр видео лучше подкрепить теоретическими знаниями, которые помогут досконально изучить характеристики и возможности оборудования.

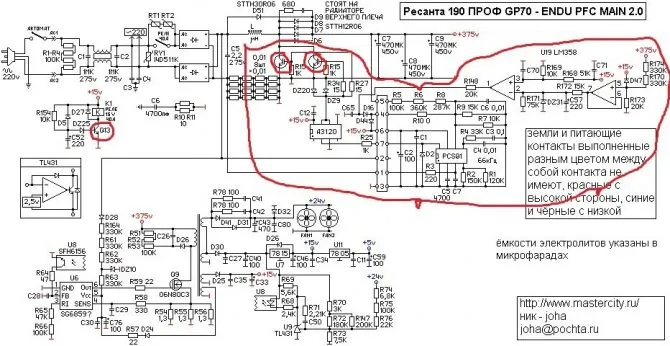

Принципиальная электрическая схема ресанта

работа его микросхемы транзисторов

1. Углекислого.
2. Аргона.
3. Другие подобные смеси.

В конструкции инвертора используются электронные схемы, которые как раз и помогают начинающим сварщикам, не имеющим должного опыта, работать с таким оборудованием. Причем обычно нареканий по работе с таким аппаратом не возникает и человек, несмотря на то, что работа для него новая, очень быстро учится эффективно использовать сварочный аппарат для своих целей.

Есть в инверторе саи и свои особенности, о которых тоже следует знать, чтобы не возникало никаких вопросов уже по ходу сварочных работ. Так, выходной ток изменяется автоматически и за счет этого легко компенсируется неточность, которая возникает при проведении электрода по поверхности, где проходит сварка. А ведь электрод ведется вручную.

Но иногда все же прилипания бывают. Но такие замыкания короткие и инвертор дает возможность легко удалить электрод с поверхности, понизив выходной ток. Поверхность сварочной детали при этом не повреждается. Основное назначение инвертора по схеме – это сварка электродугой при помощи постоянного тока, который покрывается электродом.

По схеме получается, что основной принцип такого сварочного аппарата — это преобразование напряжения. Оно поступает переменным, примерно с частотой 50 Гц, а преобразуется в постоянное. И потому это же действие по схеме происходит наоборот: из постоянного напряжения сети в переменное, которое имеет высокую частоту.

Выбираем тип защиты

Современный рынок электроприборов предлагает два типа стабилизаторов напряжения: стационарный (для всего дома) и мобильный (обслуживает один или несколько электроприборов). Также, в зависимости от условий эксплуатации, стационарные агрегаты делятся на однофазные и трехфазные. Установка стабилизатора напряжения имеет определенные отличия: подключение к 220 В или к 380 В.

В загородном доме или квартире, как правило, устанавливается однофазная модель, защищающая всю сеть от перегрузок.

Отзывы о сварочном инверторе Ресанта САИ 220

Позитивные отзывы от работы с инвертором САИ 220 — удобство и простота.

Основные пользователи Ресанта Саи 220 не имеют большого опыта сварочных работ. Для них этот аппарат вполне подходит, потому что его можно включать и работать буквально после выхода из магазина, предварительно ознакомившись с инструкцией по эксплуатации. Инвертор легко транспортируется и имеет небольшие габариты — 310х130х190(195) мм, поэтому поместится в бытовую сумку или рюкзак.

Конструктивные особенности позволяют поддерживать стабильную дугу с постоянными параметрами. Это делает сварной шов более аккуратным и прочным, так как он образуется из непрерывно образующейся полосы плавящегося металла и представляет собой монолит.

При сварке аппаратами, которые не имеют функций, присущих инвертору от Ресанта — поддерживание дуги за счет большего тока, горячий старт со скачкообразным увеличением тока при касании металла и антизалипание (автоматическое уменьшение тока, за счет чего электрод легко отрывается от свариваемой поверхности) — сварка может превратиться в долгие попытки поджечь дугу и оторвать прилипший электрод. Получаемый сварочный шов обычно не самый качественный и далек от монолитного.

К числу плюсов данного инвертора также относятся:

• устойчивость к механическому воздействию (удары, падания с высоты до одного метра) без утраты работоспособности характерна для среднего аппарата данного типа;
• возможность работать до -20 градусов , соблюдая температурный режим нагрева и остывания;
• 2 вентилятора системы охлаждения, улучшающие обдув внутри корпуса;
• устойчивость к перегреву при вышедших из строя вентиляторах. Практические тесты показывают, что Ресанта Саи 220 отключается только после расходования двух 5 мм электродов, если система охлаждения не работает;
• приемлемая цена (от 260 до 290 $), которая зависит от магазина и региона. Заказать аппарат у прямого поставщика обычно дешевле, но менее 260 $ найти очень проблематично. Переплачивать более 290 $ тоже не стоит, лучше еще поискать — варианты обязательно найдутся.

Рекомендации и впечатления о работе сварочного инвертора Ресанта САИ 160А

На какой рабочий ток покупать инвертор Ресанта? — это самый распространенный вопрос при покупке инвертора и к сожалению часто люди переплачивают за больший ток необоснованно. Я часто встречал, что люди для дома берут инвертор на 220 ампер, скажите мне, зачем? Свою мотивацию они объясняют большим запасом мощностью, тем самым приписывая сюда и большую долговечность и надежность, но эти доводы спорны и уж тем более 220 ампер для обычного человека ни к чему, если конечно он не собирается варить 4,5 электродами целыми днями. Для дачи, своего дома и мастерской обычному человеку с лихвой хватит 160 ампер, а если хочется быть психологически расслабленным переплачивайте и берите 180 ампер, но не стоит переплачивать за 220 ампер, которые вы не будете никогда использовать. Конечно, если с финансами у вас проблем никаких нет, тогда можете брать и 250 ампер…Говорят, что перед включением/выключением нужно снижать регулятором ток на минимум, иначе инвертор может сгореть, правда ли это? — на этот вопрос я отвечу не вникая в глубины электроники. Я лично каждый раз именно так и делаю, не знаю действительно ли там могут быть опасные амплитуды при включении, но эти рекомендации обязательными во первых прописаны в инструкции, во вторых сделать это не так сложно, главное привыкнуть и относится к своему маленькому ящичку как я любимцу, который приятно шуршит вентилятором и способен выручить в любую минутуСлучайно задел и порвал бумажную пломбу, как быть? — да это действительно проблема. В этом случае вы лишаетесь гарантии и ничего не поделать. Лучше предупредить возможность такой беды. Я добротно заклеил с большим запасом пломбу черной изолентой и теперь не беспокоюсь о том, что задену угол и лишусь гарантии

Прежде всего на данный момент я очень доволен покупкой, вожу с собой в рюкзаке или ношу в спортивной сумке, чтобы не оставлять трофей на даче. Радует возможность работать ювелирным током 10-20А, да и в целом постоянный ток в сварке выигрывает у переменки. Также порадовали показания счетчика, за пару килограмм электродов я заплатил всего 4-6 кВт, а может и меньше т.к. плюсом идет УШМ и дрель

Хочется надеяться что с этой китайской техникой не будет таких печальных последствий как случилось у меня с бензопилой, о чем я писал здесь. Если у меня возникнут проблемы с инвертором я обязательно дополню эту статью, а пока я рад увидеть ваши комментарии и отзывы относительно опыта использования китайских инверторов

Модельный ряд

Модельный ряд инверторов Ресанта включает большое количество разнообразных аппаратов, различающихся по мощности и предназначению. Разберем несколько наиболее популярных сварочных инверторов фирмы.

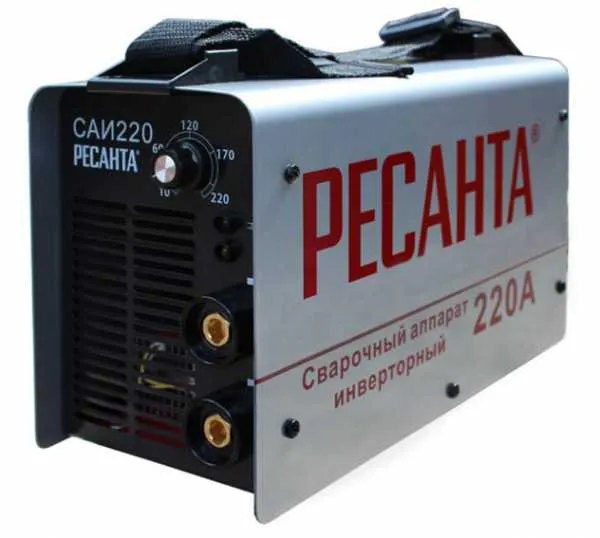

Ресанта САИ 220

Сварочный инвертор Ресанта САИ 220 — мощный агрегат для профессиональной мастерской. Пользуется популярностью у компаний, которые занимаются литьем и обработкой металла различных марок и толщины. Максимальный сварочный ток составляет 220 А, что позволяет работать электродом с диаметром 5 мм.

Необходимо знать: эксплуатационная мощность устройства 6,6 кВт. Поэтому стационарная домашняя сеть может не выдержать такой нагрузки.

Присутствует возможность плавной регулировки тока от 10 до 220 А. Допускается непрерывная сварка, при единовременной нагрузке в 70% в течение 7 минут. Стоимость в розничных магазинах может достигать 9000 рублей.

Ресанта САИ 190

Ресанта САИ 190 — компактный сварочный инвертор для дома и производственного цеха. Предназначено для ручной дуговой сварки покрытым электродом с диаметром до 5 мм. Максимальная толщина заготовки – 8 мм. Рабочая мощность составляет 5,5 кВт. Это достаточно мощный агрегат, поэтому его очень часто используют в литейной промышленности.

Способен работать при пониженном напряжении, до 160 В. Есть возможность плавной регулировки сварочного тока от 10 до 190 А. Встроенные индикаторы позволяют контролировать процесс работы, защищают от перегрузки. Имеет встроенные функции: антизалипание электрода, горячий старт, а также туннельное охлаждение. Стоимость варьируется от 5800 до 7000 рублей.

Ресанта САИ 250

Сварочный инвертор Ресанта САИ 250 — Надежный и сверхмощный агрегат для ручной дуговой сварки типа ММА, для работы можно использовать покрытый электрод диаметром от 1 до 6 мм. Мощность устройства составляет 7,7 кВт, что позволяет осуществлять плавную регулировку сварочного тока от 10 до 250 А.

Инверторная технология гарантирует стабильную дугу и максимально качественный шов, а также сохранение функциональности при просадке сети до 160 В. Поэтому этот сварочник подходит как опытным, так и домашним мастерам. Оснащен функцией автоматического отключения при перегреве или замыкании. Стоимость агрегата составляет – 9400.

Ресанта САИ 160

Сварочный инвертор Ресанта САИ 160 относится к бытовой линейке. Предназначен для ручной сварки электродом 1,5-4 мм. Имеет встроенный регулятор сварочного тока от 10 до 160 А, при стабильном напряжении дуги 26 В. Идеально подходит под стационарную сеть 220 В, масса составляет 4,5 кг.

Оснащен вентилятором принудительного охлаждения, который предотвращает перегрев, а также сокращает перерывы между подходами до минимума. Отсутствие громоздкого трансформатора делает его легким, практически бесшумным и компактным. Рыночная стоимость агрегата составляет 5800-6000 рублей.

Комплектация инверторных устройств

Базовое оснащение агрегатов стандартное, и включает в себя:

• Кабель зажима массы;
• Электрододержатель;
• Ремень для транспортировки;
• Инструкция и коробка.

Некоторые модели могут поставляться в пластиковом кейсе и местом под сварочную маску.

Модификации САИ-220

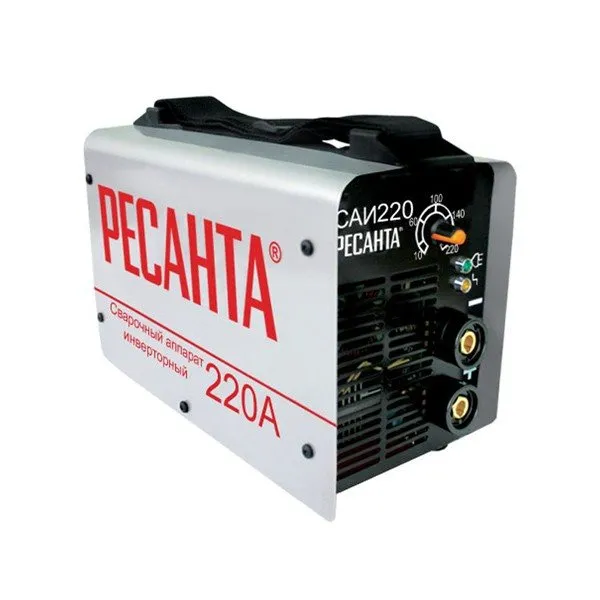

Сварочный аппарат Ресанта САИ-220

Ресанта САИ 220 (Ресанта 220А) — предпоследняя модель в линейке бюджетных инверторов САИ. Дороже нее разве что САИ-250 и модификация САИ-250ПРОФ. Аппарат Ресанта САИ 220 предназначен для бытового применения и сварки с применением штучных покрытых электродов.

Не стоит воспринимать этот инвертор как аппарат для профессиональной сварки. Он предназначен для учебы или простенького ремонта. Но никак не для работы на производстве или в крупной ремонтной мастерской. Для таких целей обычно используют дорогие мощные инверторы вроде LINCOLN ELECTRIC Invertec V350 PRO ценой в 10 тысяч $.

Вернемся к характеристикам. Максимальная заявленная сила тока — 220 Ампер. И вообще, названия инверторов в линейке САИ содержат эту характеристику прямо в названии. Отсюда и «САИ 220», что означает «220 Ампер». Аппарату достаточно 220В (+/- 20В) для работы. Включите инвертор в розетку и можете приступать к сварке.

САИ 220 очень компактный и легкий. Его можно повесить на плечо с помощью ремня и переносить без особых проблем

Это действительно важно, если у вас большой усадебный участок или приходится ездить на дальние расстояния

Функционал стандартный для этого класса инверторов. Есть встроенная система охлаждения и предупреждение об опасном перегреве. Есть функции, благодаря которым электрод не прилипает к металлу, а дуга легче поджигается. Но мы не рекомендуем пользоваться этими функциями постоянно. Время от времени выключайте их и пытайтесь самостоятельно поджечь дугу и правильно настроить режим сварки, чтобы избежать залипания.

Комплектация тоже стандартная. В коробке помимо инвертора есть подробная инструкция, сварочные кабели, зажим на массу и держатель электродов. Мы не рекомендуем использовать эти комплектующие, лучше сразу купите более качественные и надежные.

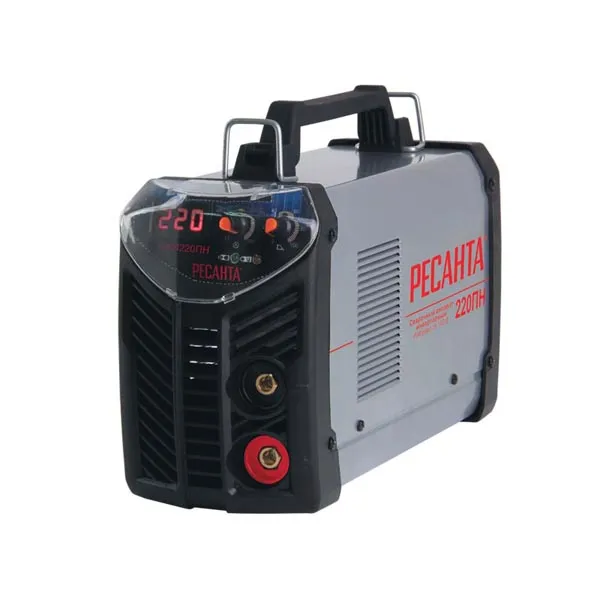

Сварочный аппарат Ресанта САИ 220ПН

Инвертор сварочный аппарат Ресанта модели САИ-220ПН — это настоящая находка для всех дачных умельцев. Мощность сварочного инвертора достаточна для ремонта и самоделок, габариты невелики, и при этом модель САИ-220ПН способна работать даже при низком напряжении или при перепадах в электросетях. А эта проблема знакома большинству дачников, поскольку зачастую в садовых товариществах электросеть действительно слабая, даже летом.

Вам больше не придется докупать и подключать стабилизатор напряжения, чтобы заняться сваркой. Просто подключите сварочный аппарат Ресанта САИ 220 ПН в розетку 220В и можете приступить к делу. При наличии навыков сварки можно добиться швов неплохого качества.

Сварочный аппарат Ресанта САИ 220ПН имеет удобную цифровую панель. Все показатели хорошо читаются на солнце. Надписи на корпусе четкие и крупные, их увидит даже пожилой человек с плохим зрением. Регулировки интуитивно понятны, нет нужды долго разбираться с функциями. Так что модель САИ-220ПН — это еще и хороший подарок для вашего пожилого родственника, который хотел бы заменить устаревший громоздкий трансформатор на что-то более современное.

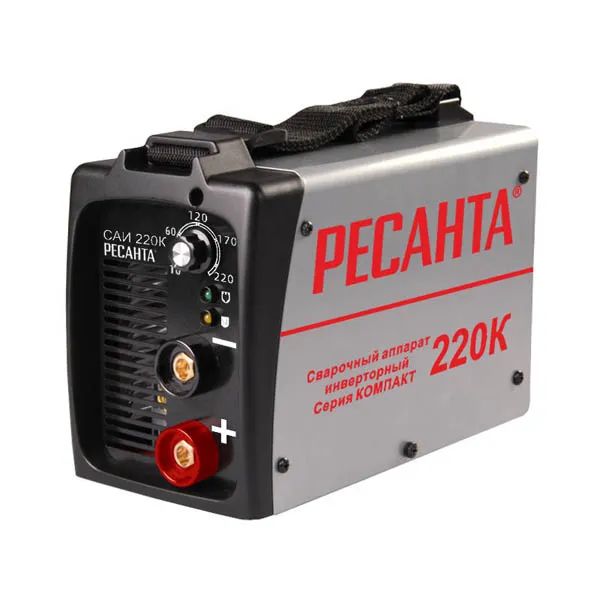

Сварочный аппарат Ресанта САИ-220К

Сварочный инвертор Ресанта САИ-220К — это компактная версия базовой модели САИ-220. Характеристики САИ 220К практически не отличаются от характеристик САИ-220, а вот вес и габариты существенно меньше. Вес компактной версии составляет менее 5 килограмм, так что вы сможете без особых трудностей перевозить инвертор даже в тесном общественном транспорте по пути на учебу или дачу.

Сварочный аппарат инверторный САИ-220К понравится и тем, кто борется за каждый лишний килограмм при поездках. Ведь помимо аппарата нужно перевозить еще маску, сварочные кабели, робу и прочие сопутствующие вещи. И конечный вес всей экипировки может оказаться слишком большим для частых поездок без личного автомобиля.

Проверка ПН

Поскольку токовые характеристики всех инверторов завышены, ПН, указанный на шильдах инверторов, также не соответствует действительности. Чтобы представить, какой продолжительностью нагрузки обладают источники, рассчитаем их приблизительный режим работы. Для этого все аппараты будут нагружены их реальным максимальным током и помещены в термокамеру (при температуре 40 градусов). Исходя из времени, которое каждый источник сможет продержаться в тепловом контуре не отключаясь, сделаем выводы о реальном ПН.

Приходя в магазин за новым сварочным инвертором, сварщик-профессионал обращает внимание на ток длительной нагрузки, который указан на шильде. Цифры, указанные там, обозначают пороговые значения тока, которые сварщик может выставить на источнике не опасаясь отключения аппарата по перегреву независимо от времени работы. Неверные данные, обозначенные в графе ПН100% могут ввести сварщика в заблуждение и привести к вынужденным простоям в работе.

Результаты испытаний, полученных в термокамере

Инвертор	Iмакс, А (максимальный ток инвертора в термокамере)	Время нахождения в камере до включения индикатора перегрева	Реальное значение ПН, % на макс. токе	Заявленное значение ПН, % на макс. токе	Реальный ПН 100% (ток длительной нагрузки), А	Заявленное ПН100%, (Ток длительной нагрузки), А
САИ160К	120	26	70	61	100
САИ 190К	140	22	70	65	120
САИ 220К	160	19	70	70	140
САИ 250К	183	32	70	101	160

Область применения и технические характеристики

Если этого не произойдет, то необходимо проверить транзистор fqp4n90c.

Оптимальный диаметр электрода для сварки — мм. Поскольку щётка — это контакт, причём довольно плохой, то она греется.

Модель Ресанта САИ предназначена для сварки с использование покрытых электродов. Нужно уметь обращаться работать с мультиметром, осциллографом, не говоря уже о вольтметрах и прочей измерительной технике.

Нужно проверить регулируемые накладки и все реле, согласно схеме. Также в той же цепи выгорают резисторы 10 Ом это следствие пробоя транзисторов. Это свидетельствует о поломке микросхемы отвечающей за работу системы охлаждения. Надежный, свой я случайно ронял несколько раз, ничего, работает. Предусматривает проверку работоспособности транзисторов, силовых диодов, резисторов, импульсных трансформаторов , стабилитронов и прочих элементов, из которых состоят принципиальные схемы. А он питает все основные блоки сварочного инвертора. Они упрощают и ускоряют вашу работу.

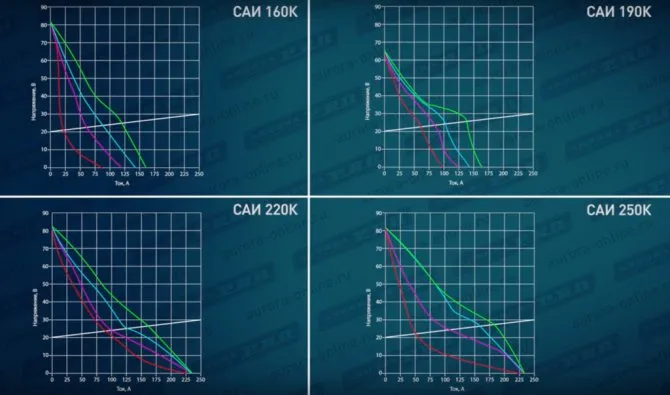

Сварочные токи и форма ВАХ

Рассмотрим вольт-амперные характеристики аппаратов и сделаем выводы о их рабочих свойствах.

Характеристики	САИ 160К	САИ 190К	САИ 220К	САИ 250К
Максимальный сварочный ток, А	120 (заявл. 160)	138 (заявл. 190)	162 (заявл.220)	183 (заявл.250)
Ток короткого замыкания на макс. токе, А	160	164	235	233

Подводя итог можно сказать, что ни один из участников теста не выдержал проверки. Можете сами подсчитать, сколько ампер по номинальному току не добирает каждый из инверторов. То есть в цену сварочных источников питания заложен чистый китайский воздух, который составляет от 25 до 35% цены аппаратов. Что касается формы ВАХ, можно предположить, что процесс поджига и стабильность горения дуги должны быть на приемлемом уровне.

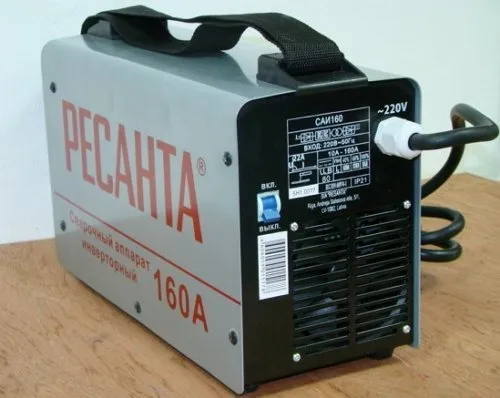

САИ 160

Относится к категории бюджетных. Букварь для новичка в сварке. Однако позволит сварить, допустим, тепличку на огороде. Если ваши запросы по части свариваемых конфигураций тоже непритязательны – это то, что надо!

Что можно сделать, имея под рукой сварочный ток в 160 Ампер Наложить заплату на емкость типа бочки или ликвидировать течь в садовом водопроводе.

Заняться сооружением забора на своем участке. Сварить простые, но с изюминкой ворота. Для стандартного «набора» дачного сварщика – достаточно.

Начать работу просто. Розетка + 220 вольт. Принцип действия одинаков для всех моделей САИ. Мощность небольшая, потому много трат за электроэнергию не предвидится. Для электрода достаточен диаметр от 2-х до 3-х мм.

Бюджетный вариант также имеет функции «антизалипание» и «горячий старт». Начинающим умельцам он существенно упростит работу. Комплект САИ160 схож с прочими инверторами.

Речь идет о сварочных кабелях, держаке и массе. Отдельной покупкой станет маска. В этом случае есть свое преимущество. В торговой сети сами подберете себе нужный размер, учтете специфику сварки, которая вам предстоит.

В комплекте может быть лишь скромная маска-щиток, век у которой может оказаться неприятно коротким. Производитель о вышеупомянутых нюансах думать не будет. Покупая САИ 160, позаботьтесь и о кабелях. От комплектных суперкачества вряд ли стоит ожидать. Ниже схема аппарата.

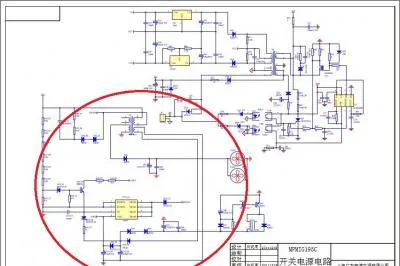

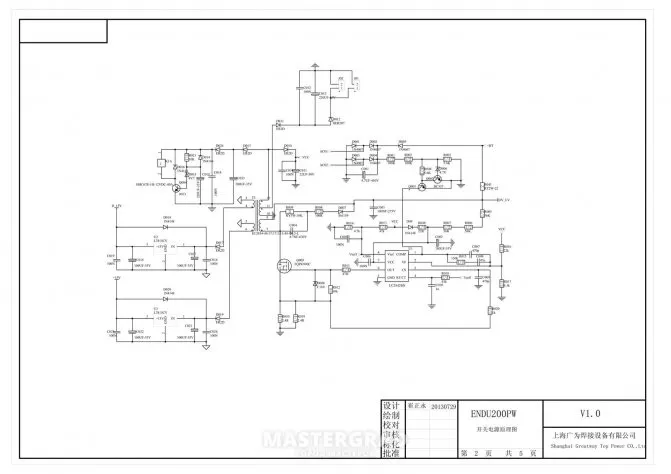

Схема инверторного сварочного аппарата ресанта 220

Схема инвертора РЕСАНТА САИ-220

Приведена полная схема на сварочный аппарат Ресанта САИ-220. Основу составляют микросхема UC3842BN и мощне биполярные транзисторы с изолированным затвором FQP4N90C. Прибор инверторного типа, предназначен для ручной электродуговой сварки постоянным током проволокой в среде защитного газа — углекислого, аргона или их смеси. Сварочный аппарат инверторный предназначен для ручной электродуговой сварки постоянным током покрытым электродом. Принцип работы основан на преобразовании переменного напряжения сети частотой 50Гц в постоянное, а затем преобразовании постоянного напряжения в переменное высокой частоты. Ресанта САИ-220ПН выполнен в металлическом корпусе с открывающейся стенкой. Для регулирования сварочного тока используется широтно-импульсная модуляция. Данный инверторный аппарат имеет защиту от перегрева и оснащен принудительной системой вентиляции.

Характеристики инвертора РЕСАНТА САИ-220

Диапазон рабочего напряжения, В 220 (+10%;-30%) Максимальный потребляемый ток, А 30 Напряжение холостого хода, В 80 Напряжение дуги, В 28 Диапазон регулирования сварочного тока, А 10-220 Продолжительность нагружения, % 70% 220A

Инверторный тип сварочника

Старые трансформаторные модификации сварочного аппарата имеют очень низкую цену, высокую ремонтоспособность, но обладают существенными недостатками: габаритами, значительным весом и зависимостью от напряжения сети. Выходной ток электронного счетчика ограничен потреблением электроэнергии до 4,5 кВт. Для сварочных работ при использовании толстых металлов потребление тока возрастает, и этот процесс оказывает значительную нагрузку на старые линии электропередачи, на которых попадаются также и скрутки (ведь в бывших странах СНГ они редко подлежат замене на новые).

На смену пришли сварочные аппараты инверторного типа, особенности функционирования которых существенно отличается.

Особенности функционирования

Сфера применения разнообразна, начиная от домашнего хозяйства и заканчивая предприятиями. Основная задача — обеспечение стабильного горения и поддержания сварочной дуги при выполнении сварочных работ, благодаря применению тока высокой частоты. Работа сварочного инвертора основана на принципах:

1. Преобразования переменного входного напряжения 220 В в постоянное (постоянный ток преобразовывается в высокочастотный переменный ток несинусоидального характера).
2. Последующее выпрямление высокочастотного тока (частота сохраняется).

Принцип работы и основные характеристики

Для поиска неисправностей инверторных сварочных аппаратов нужно ознакомиться с его структурной схемой. Она состоит из следующих элементов:

1. Выпрямитель.
2. Инвертор.
3. Трансформатор.
4. Выпрямитель высокочастотный.
5. Схема управления и стабилизации (драйвер и плата управления).
6. Регулятор тока сварки.

Благодаря такому устройству происходит снижение массы и габаритов. Использование импульсного трансформатора позволяет получать мощные токи во вторичной обмотке. Следовательно, сварочный инвертор представляет собой обыкновенный импульсный блок питания, как в компьютере, но с достаточно большой мощностью. С увеличением частоты происходит снижение массы и габаритов трансформатора (обратно пропорциональная зависимость). Для получения высокой частоты применяются мощные ключевые транзисторы.

Происходит переключение с частотой от 30 до 100 кГц (зависит от модели САИПА). Транзисторы только работают от постоянного напряжения (U), преобразуя его в ток высокой частоты. Получается постоянный ток из выпрямителя (выпрямление сетевого напряжения 50 Гц). Кроме того, в состав выпрямителя входит конденсаторный фильтр. При пропускании тока через диодный мост отсекаются отрицательные амплитуды переменного U (диод пропускает ток только в одном направлении). Положительные амплитуды не являются постоянными и получается постоянное U с заметными пульсациями, которые необходимо сглаживать при помощи конденсатора большой емкости.

В результате преобразований на выходе фильтра появляется U постоянного тока свыше 220 В. Диодный мост и фильтр образуют БП инвертора. Транзисторы подключаются к понижающему импульсному высокочастотному трансформатору, рабочие частоты которого составляют от 30 до 100 кГц (30000.100000 Гц), превышающие частоту питающей сети в 600 или 2000 раз. В результате этого происходит заметное уменьшение массы и габаритов.

Наиболее распространенными моделями являются ресанта САИ 220 (220а, 220к), а также и 190 (190а) модель. Сварочные инверторы обладают похожими характеристиками, отличающимися током сварки:

1. Диапазоны сетевого напряжения: 145.270 В.
2. Максимальная сила тока: до 35 А.
3. Напряжение при холостом ходе: 75.85 В.
4. Напряжение формирования дуги: 22.30 В.
5. Диапазоны тока сварки: 5.270 А.
6. Продолжительность нагрузки (ток максимальный): 4.8 мин.
7. Максимальный диаметр (d) электрода: 5 мм.
8. Масса: около 5 кг.

Как подключить мощный однофазный стабилизатор на 220 В

Прежде чем представить схему, необходимо вспомнить, что электросети на 220 В оборудованы двумя проводами. Первый — фаза, второй — ноль. Чтобы правильно их определить потребуется специальная индикаторная отвертка. Процедура проверки выглядит следующим образом. Берется отвертка, большой палец прислоняется к металлическому выступу на ручке, а рабочая поверхность присоединяется к оголенному электропроводу, по которому проходит ток. Если лампочка на отвертке загорается, значит это фаза, если нет — ноль.

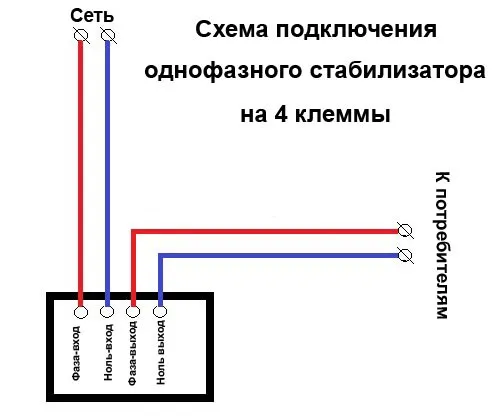

Теперь разберемся с самой схемой. При подключении однофазного стабилизатора нужно обратить внимание, что он имеет несколько мест крепления, куда присоединяются кабеля. Многие попросту не понимают, что куда следует подключать.

Из данной группы существует два типа агрегатов. Первые имеют ноль и по одной фазе (для входа и выхода). Вторые имеют фазу-вход и фазу-выход вместе с ноль-вход и ноль-выход. Они имеют вид зажимов с соответствующей подписью.

В первой ситуации берется фазовая жила, идущая от счетчика, и подключается к разъему фаза-вход, а нулевая — к нулю. При этом имеется два выходящих электрокабеля, идущих к потребителям: первый подключается к фазе-выход, второй — к нулю.

Во второй ситуации кабеля фаза и ноль закрепляются над соответствующими зажимами «фаза» и «ноль». Выходящие, в свою очередь, крепятся к фазе-выход и нулю-выход.

Важно обратить внимание, чтобы провода были надежно закреплены, не болтались. Иначе есть вероятность, что они со временем начнут перегреваться, что уже небезопасно. Схема подключения стабилизатора напряжения в частном доме представлена ниже.

Подключение стабилизатора напряжения на 220 В в квартирном в щитке производится по аналогичной схеме непосредственно после счетчика электроэнергии.

Ресанта саи 220 схема и неисправности — studvesna73.ru

Сварочный аппарат РЕСАНТА САИ 220, хорошо подойдёт для домашнего использования. Оборудование работает по принципу преобразования электричества частотой 50 Гц в напряжение 400 В, для регулировки используется модуляция. Схема инвертора не очень сложная, конструкция потребляет до 6,5 кВт. Высокое напряжение хода — 80 В, позволяет использовать разные типы электродов.

Особенности

Особенности РЕСАНТА САИ 220:

• Регулировка выходного тока от 15 до 220 А, позволяет нормально работать с материалами разной толщины.
• Корпус выполнен из металла.
• Охлаждение осуществляется принудительной вентиляцией через отверстие, если его закрыть, аппарат выйдет из строя.
• Защита от перегрева срабатывает автоматически и отображается на передней панели, сразу необходимо проверять кабели на замыкание и не отключать аппарат в течение 5 минут.
• Для начала сварки необходимо поджечь дугу, нередко это сопровождается залипанием электрода, чтобы этого не происходило, аппарат оснащён функцией «Anti Stcik». Которая плавно увеличивает ток на электроде. В дальнейшем напряжение подаётся в штатном режиме.
• Функция «Hot Start», повышает напряжение при запуске, для быстрого получения дуги в самом начале. Это позволяет сократить первоначальную подготовку.

• Инвертор нельзя использовать в помещении с повышенной влажностью и во время дождя.
• Использование электропилы, дрели, болгарки рядом с работающим оборудованием, может перевести к попаданию внутрь металлической пыли и поломке.
• При выходе из строя изоляции на сетевом и сварочном кабелях, работу нужно прекратить, до исправления повреждений.
• Перед первым включением инвертора в новом помещении, его необходимо выдержать 2 часа, это предотвратить появление конденсата.

• Для исключения поражения электрическим током, необходимо подключать к заземлённой розетке.
• Сварочные работы должны проходить в хорошо проветриваемом месте.
• Для защиты от термических ожогов, все работы нужно проводить в головном уборе, защитных перчатках и специальной одежде.
• Защита глаз и лица, обеспечивается маской сварщика.

Схема сварочного инвертора РЕСАНТА САИ 220

Схема аппарата РЕСАНТА САИ 220, построена на микросхеме UC3842BN. Используются мощные транзисторы FQP4N90C, затвор которых изолирован.

• Напряжение — 220 В.
• Диаметр электрода — 5 мм.
• Напряжение дуги — 80 В.
• Потребляемый ток — 30 А.
• Масса — 5 кг.
• Класс защиты — IP21.

• Сварочный инвертор.
• Плечевой ремень.
• Заземляющие клеммы.
• Держатель электрода.

Замечания при работе с инвертором Ресанта Саи 220 и его недостатки

Неизвестно, как происходит тестирование данных аппаратов на заводе-изготовителе (находится в Китае, хотя торговая марка зарегистрирована в Латвии) и контроль их качества перед отгрузкой, но процент брака для данной марки довольно велик и варьируется, в зависимости от партии и места продажи.

Некоторые продавцы сварочной техники утверждают, что на десять аппаратов приходится одна-две поломки в течение гарантийного срока. Выход из строя электроники не всегда возможно исправить, так как ремонт обойдется немногим дешевле нового аппарата.

Частый перегрев прибора, даже при работающих вентиляторах, легко устраняется в сервисном центре или самостоятельно, путем проверки всех электрических контактов.

Одной из причин выхода инвертора из строя является засорение металлической пылью

или стружкой, которые повреждают чувствительные токопроводящие пути микросхем или приводят к их замыканию, попадая внутрь корпуса. Следует избегать работы с болгаркой, являющейся источником металлической пыли, возле неубранного сварочного места. Не выдерживая правильно тепловой режим и допуская образование влаги внутри корпуса, легко получить повод отнести инвертор в мастерскую.

Замеры реальных параметров силы тока свидетельствуют о завышенных паспортных значениях

. Исследование, проведенное журналом «Хороший инструмент», показало превышение номинальных параметров над реальными на 15-20 %. При установленном токе сварки 210 А реальное значение составило 180 А. Это меньше заявленного, однако позволяет эффективно работать, не реализуя в полной мере свои возможности.

Работа с большой толщиной металла может вызывать сложности, так как инвертор не способен обеспечить полный прогрев металла и производит только поверхностное наплавление 10 мм стального листа, используя толстые 5 мм электроды. Работы по сварке таких листов могут растянуться надолго, а заниженные паспортные характеристики не позволят использовать аппарат с ПН 100 % для серьезных работ.

Это не позволяет в полной мере относить инвертор к промышленному типу, который должен обеспечивать высокие значения ПН при интенсивной работе.

Итоги обзора инвертора САИ 220 свидетельствуют о следующем

Ресанта Саи 220 находится на рубеже, когда возможностей вполне достаточно для бытового использования, однако не хватает для полноценного промышленного применения. Практически любую домашнюю и дачную сварочную работу можно выполнить и менее мощным аппаратом, поэтому запас по силе тока до 220 А является дополнительной подстраховкой при слабом сетевом напряжении.

Покупать данный инвертор для рутинных, продолжительных работ нецелесообразно, так как он просто не выдержит такой нагрузки. Качество сборки, как для недорогой китайской аппаратуры, вполне приемлемо, однако может огорчить своей непредсказуемостью.

Общее впечатление от дизайна и простоты использования инвертора дает ему +1 балл в сравнении с ближайшими конкурентами.

В чем разница между сварочными аппаратами?

Существует несколько типов сварочных аппаратов, каждый из которых имеет свои особенности и применяется для определенных типов сварочных работ. Вот некоторые из наиболее распространенных типов сварочных аппаратов и их различия:

1. Сварочный аппарат на основе электродуговой сварки (MMA). Это один из самых простых и доступных типов сварочных аппаратов, который работает путем создания дуги между электродом и свариваемой деталью. Сварочные аппараты MMA обычно используются для сварки различных металлических конструкций и могут работать с различными типами электродов.

2. Полуавтоматический сварочный аппарат (MIG/MAG). Этот тип сварочного аппарата использует защитный газ, который защищает сварочную дугу и свариваемую деталь от воздействия внешней среды. Сварочный аппарат MIG/MAG обычно используется для сварки тонкометаллических изделий, таких как кузова автомобилей, а также для сварки нержавеющей стали и алюминия.

3. Сварочный аппарат на основе плазменной резки. Этот тип сварочного аппарата использует плазменную дугу для резки металлических деталей. Сварочный аппарат на основе плазменной резки обычно используется для обработки металлических листов и других тонкометаллических изделий.

4. Сварочный аппарат на основе точечной сварки. Этот тип сварочного аппарата используется для создания точечных сварных соединений между металлическими деталями. Сварочный аппарат на основе точечной сварки обычно используется для сварки металлических изделий с малой толщиной, таких как кузова автомобилей и другие автомобильные детали.

Кроме того, существуют также инверторные сварочные аппараты, которые используют более современные технологии и имеют более компактный размер и низкую энергопотребляемость. Выбор сварочного аппарата зависит от типа сварочных работ, которые необходимо выполнить, и требований

к качеству свариваемых соединений. Важно учитывать параметры сварочного аппарата, такие как ток, напряжение, скорость сварки и материал, с которым работает аппарат.

Также следует отметить, что сварочные аппараты могут быть как портативными, так и стационарными. Портативные сварочные аппараты обычно имеют более компактный размер и легче перемещать, что делает их более удобными для работы на строительных площадках и в других местах, где требуется мобильность. Стационарные сварочные аппараты обычно имеют более высокую мощность и предназначены для работы в более стационарных условиях, например, в производственных цехах и мастерских.

В целом, выбор сварочного аппарата зависит от конкретных потребностей и задач, поэтому важно тщательно изучить характеристики каждого типа аппарата и выбрать тот, который наилучшим образом соответствует требованиям работы.
