Пошаговая инструкция по созданию рабочих чертежей в SketchUp: добавление размеров с помощью SketchUp

Хотите научиться проектировать свой дом? Мы предлагаем вам пошаговую инструкцию по работе в программе SketchUp, которая позволит сделать рабочие чертежи своего будущего дома. Вы узнаете, как нанести размеры на свои эскизы и создать реалистичную модель помещения. Не упустите шанс стать самим себе проектировщиком!

Рассказываем, как создавать рабочие чертежи конструкторской документации в SketchUp

SketchUp является одной из самых популярных программ для проектирования на нашем портале. Система весьма проста в освоении и позволяет в короткие сроки научиться создавать 3-мерные модели будущих домов. Однако основным вариантом использования программного комплекса является эскизное моделирование в архитектуре. Но ни эскиз, ни архитектурное решение не являются документами, достаточными для строительства. Безусловно, если вы сами являетесь и проектировщиком, и застройщиком собственного дома, то, скорее всего, вы справитесь и без рабочки, но если вам предстоит нанимать строителей, то картинок и скринов из SketchUp будет недостаточно.

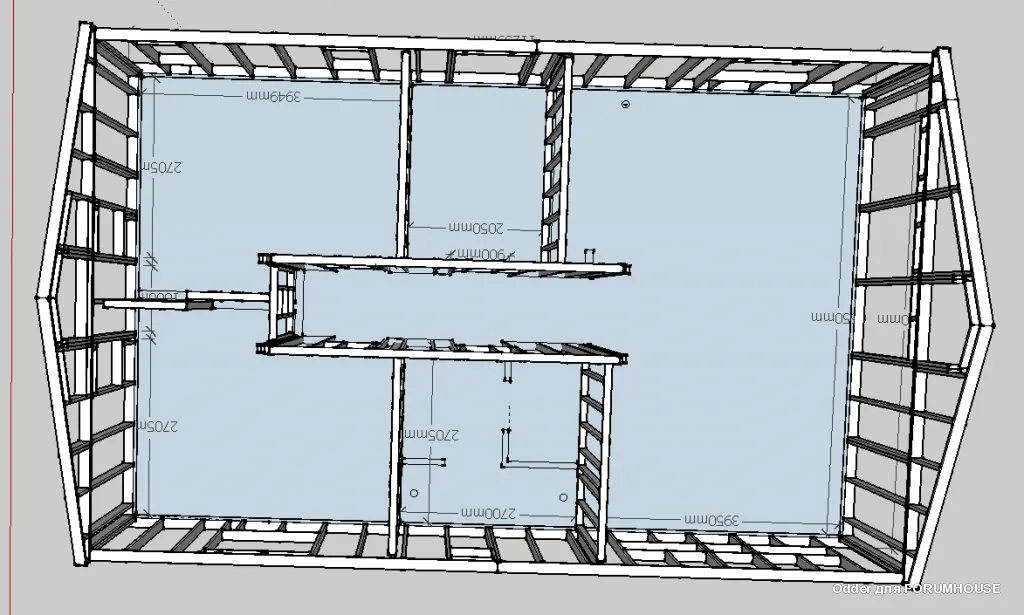

Вот для примера картинка из одной популярной темы на нашем портале:

Как видно, автор даже не позиционировал эскиз, а оставил камеру в режиме «перспектива». Затем просто расставил необходимые ему размеры, почему-то вверх ногами, и сделал скрин экрана. Удобно ли работать с таким документом и поймут ли его рабочие – большой вопрос.

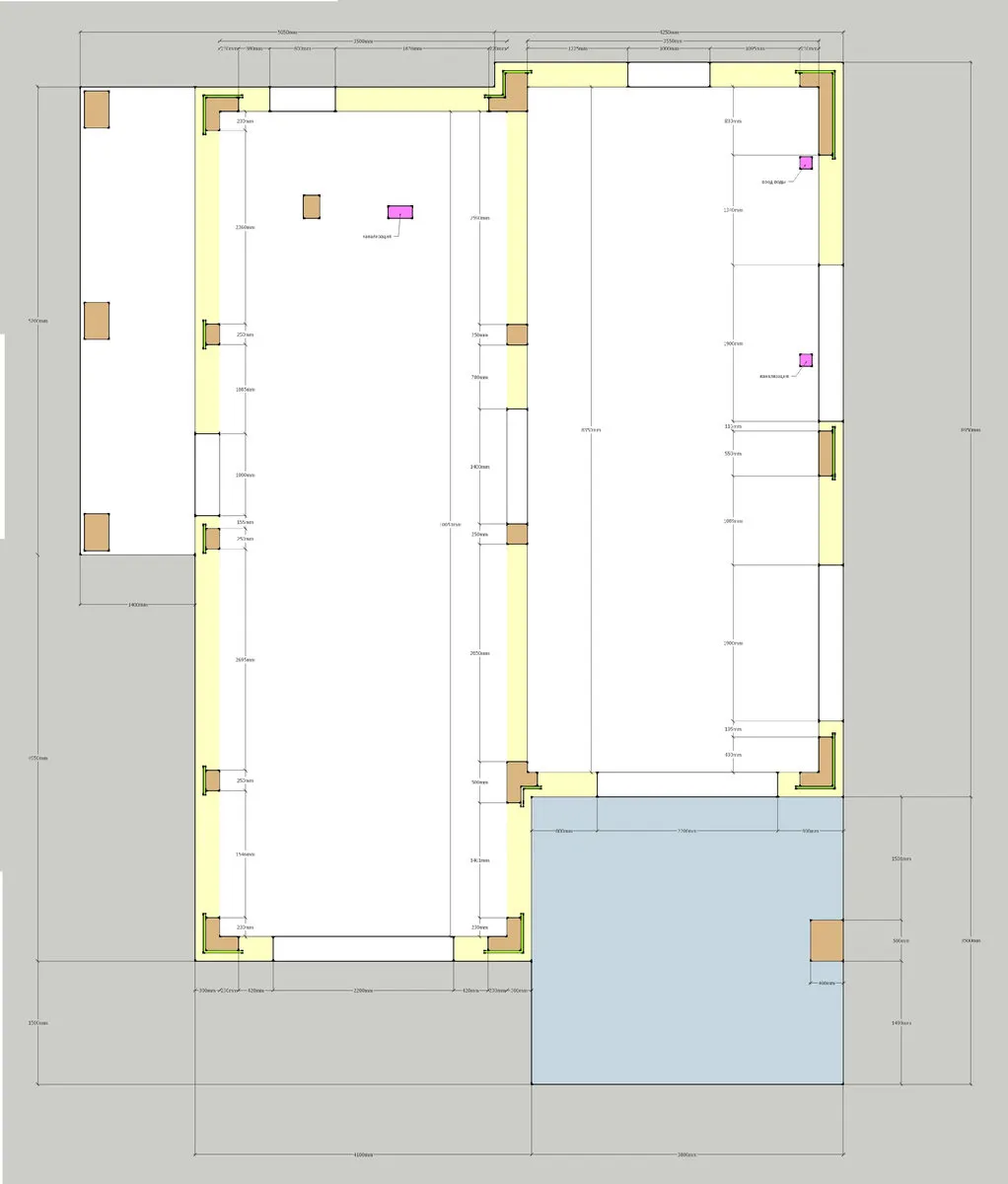

Еще один пример. Архитектурное решение моего дома было выполнено в SketchUp. Но для того чтобы выдать рабочим кладочный план 1-го этажа с большим количеством размеров и привязок пришлось скринить экран по частям, а потом сращивать изображение в графическом редакторе. А это очень долго, неудобно и документ получился низкого качества. Даже имея на своем планшете этот чертеж, прораб все равно регулярно звонил мне и уточнял недостающие размеры.

В дальнейшем, работая над проектами других домов, я выработал определенный алгоритм действий, позволяющий выдавать вполне читабельные и понятные чертежи. С удовольствием поделюсь своим опытом.

Шаг 1. Настраиваем SketchUp

Прежде всего необходимо в Лотке в правой части экрана, вкладка «Стили-Правка-Настройка ребра» снять галочку в пункте «Конечные точки». Дело в том, что точки соединений ребер по умолчанию имеют утолщение и слишком выделяются, а когда их много на чертеже, и в нем содержатся мелкие детали, то они забивают важную информацию.

Далее, в этом же лотке, вкладка «Стили-Правка-Настройка фона» делаем цвет «Неба» и «Земли» белыми, чтобы получить белый фон на чертежах и попусту не расходовать чернила принтера.

Далее убираем буквенное обозначение размера. Всем и так понятно, что проектные размеры всегда даются в миллиметрах, а наличие «mm» создает лишний информационный шум, особенно если размеров на чертеже очень много. Для этого вверху на панели входим во вкладку «Окно», заходим в «Данные модели» и снимаем галочку с «Формат единиц отображения».

Шаг 2. Рисуем плоскость сечения

Предположим, нам необходимо получить четкий чертеж планировки либо кладочный план этажа, либо вертикальный разрез здания по оси. Для этих целей используется инструмент «Плоскость сечения», располагающийся в левой панели инструментов.

Нажимаете на иконку (красная стрелка) и перемещаете курсор с инструментом «Плоскость сечения» вокруг вашей модели. Курсор в виде большого квадрата всякий раз будет окрашивать в цвет оси, по которой можно сделать сечение. Сечение можно сделать не только по осям XYZ, но и по наклонным плоскостям, таким, как скат кровли. После того как вы определитесь, где хотите разрезать, щелкните один раз, чтобы добавить секущую плоскость. Далее выбираете инструмент «Перемещение» (синяя стрелка) и передвигаете плоскость сечения до необходимого положения. Далее, правой кнопкой мыши вызываете контекстное меню и выбираете «Создать группу со среза».

Снова выбираем инструмент «перемещение» и перетаскиваем получившийся срез на свободное поле. Помните, что если у вас в рабочей зоне несколько объектов и некоторые или все попали в плоскость сечения, то срез будет сделан сразу со всех моделей, и вы получите единую группу чертежей. Выделяете срез, правой кнопкой мыши вызываете контекстное меню, выбираете «разъединить» и удаляете все лишнее. Саму «Плоскость сечения» на модели после этого можно «стереть».

Шаг 3. Делаем чертеж

Получившаяся плоскость сечения представляет собой 2-х мерный чертеж, состоящий из линий, с которым нам теперь предстоит поработать. Прежде всего, его нужно спозиционировать, для чего выбираем инструмент «вид сверху», если работаем над планировкой или «вид с фасада», если работаем над разрезом. Затем, во вкладке «Камера» выбираем пункт меню «Параллельная проекция» (с чертежами нельзя работать в режиме «Перспектива», поскольку он дает искажения).

Сечение дает разрез только в одной плоскости, поэтому некоторые важные детали могут в него не попасть. Например, если в вашей модели уже была спроектирована лестница, то сечение выдаст только одну ступеньку, через которую прошла плоскость. Все не попавшие, но необходимые элементы дорисовываем при помощи инструмента «Линия». Инструмент «Линия» также используется для штриховки, если нам на чертеже необходимо обозначить различные материалы, чтобы не путаться. Хотя это и не обязательно.

После того как чертеж готов, наносим размеры. Здесь существует два простых правила:

• размеров много не бывает;
• все указатели должны быть читаемы.

Размеры на чертеж наносятся при помощи одноименного инструмента. Для управления шрифтом и позиционированием числового обозначения удобно пользоваться соответствующей вкладкой в Лотке в правой части экрана. Например, SketchUp по умолчанию располагает все размеры горизонтальной строкой, выравнивая их по экрану, что часто бывает неудобно. Чтобы все числовые обозначения располагались вдоль стрелок, необходимо выбрать «Выровнять по размеру». Шрифт размера можно уменьшить, а особо важные размеры выделить другим цветом.

Шаг 4. Создаем документ

После того как все действия с чертежом выполнены, необходимо сформировать документ. Самый простой способ – сделать скриншот, но он будет очень низкого качества. Поэтому воспользуемся специальным приложением SketchUp LayOut. Это дополнение прилагается к полному пакету программы и используется для создания автообновляемых чертежей, схем, конструкторской и проектной документации на основе трехмерных моделей, разработанных в SketchUp. Дополнение имеет встроенный векторный 2D-редактор, позволяющий добавлять в документ детали, пояснения, спецификации.

Позиционируем сформированный чертеж точно посередине экрана, сохраняем документ и нажимаем на иконку приложения.

Перед открытием приложение предложит вам выбор формата бумаги А3 или А4, альбомная или книжная и загрузит туда чертеж. Рабочее окно LayOut выглядит так:

Чертеж на листе можно перемещать и изменять его размеры. При помощи инструментов приложения можно создать рамку и таблицу, как в настоящем проекте, можно добавить недостающие размеры или сделать текстовые пояснения. Так чертеж выглядит после внесения необходимых записей:

Его желательно сохранить в формате LayOut, если в последующем возникнет необходимость внесения изменений, а для получения бумажной версии экспортировать в удобный формат: Файл – Экспорт – выбор формата.

На выходе получаем аккуратный и понятный чертеж:

Пройдя этот путь 1–2 раза и набив руку, вы сможете без проблем делать рабочую документацию к проектам, выполненным в SketchUp.
