Схема устройства накопительного и проточного водонагревателей

Алексей Авраменко Дом 11.07.2023

Хотите узнать, как работают водонагреватели и какой тип подходит именно для вас? В этой статье мы расскажем об устройстве и различиях между накопительными и проточными водонагревателями, а также предоставим схему бойлера для более детального понимания его работы.

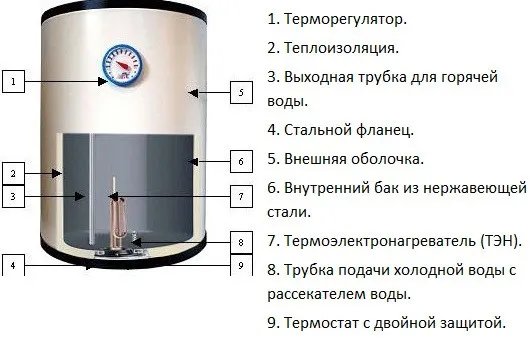

Дополнительные элементы водонагревателя

Бойлер обычно имеет внешнюю оболочку, представленную корпусом, изготовленным из стали. Те нагреватели, которые имеют объем в пределах 5-15 л, обладают корпусом, при изготовлении которого используется пластик. Модели, обладающие объемом в 30 литров, могут быть выполнены с применением пластика или металла.

Бойлер имеет в составе экологически чистую теплоизоляцию. Для изготовления теплоизоляции применяется экологически чистый пенополиуретан, который размещают между внутренним баком и корпусом. Толщина такой изоляции колеблется в пределах 18-40 мм, что зависит от модели. Благодаря этому показатель теплопотерь равен 1°С за двухчасовой период. Бойлер имеет термостат, оснащенный двойной защитой. Этот элемент обладает плавной регулировкой температуры до предела в +75°С. Термостат оснащен устройством, которое защищает водонагреватель от перегрева. На тот случай, если температура жидкости достигнет допустимого предела, превысив отметку в +85°С, защитное устройство, которое располагается во внутренней части термостата, автоматически отключит тэн от электросети.

Температурный режим функционирования водонагревателя может быть установлен самим потребителем, что осуществляется с помощью терморегулятора. Температурный режим, который был задан пользователем, термостат станет в течение всего времени поддерживать в автоматическом режиме. Если температура жидкости в приборе упадет более чем на 3°С, термостат включит тэн, после этого температурный режим будет повышен до заданной отметки.

Помимо уже описанных элементов, которые входят в устройство бойлера. комплект поставки имеет предохранительный клапан, монтируемый на трубке подачи воды. Этот элемент призван выполнять следующие функции защиты:

предотвращает слив воды, который может производиться самопроизвольно в момент отключения подачи в магистральной сети;
уравнивает давление воды с давлением в системе водопровода (при повышении давления в бойлере выше давления в магистральной сети открывается клапан, и давление понижается до того, которое установлено в магистральной сети).

В момент повышения допустимого уровня давления в магистральной сети посредством дренажного отверстия обратного клапана автоматически осуществляется сброс избыточного давления.

Бойлеры комбинированного действия

Удачным вариантом являются бойлеры, которые сочетают в себе оба принципа. Они подключаются к контуру отопления, но их конструкция подразумевает и наличие собственного нагревательного элемента. Для примера – схема устройства нагревательного бойлера SMART компании ACV:

Примерная схема бойлера комбинированного нагрева

В ударопрочном полипропиленовом кожухе (10) установлен стальной наружный бак (8) из листовой тали с надежной пенополиуретановой термоизоляцией (3). Он служит для циркуляции воды из системы отопления, подводимой от котла через патрубки (11).
Внутри него размещен бак для санитарной воды из нержавеющей стали (9). В него предусмотрен вход воды из ГВС (14) и отвод ее к точкам потребления через трубку (2).
В верхней части расположена крышка (7) с ручным воздухоотводом (1) – для первоначального заполнения системы.
Внутри внешнего бака размещен ТЭН мощностью от 2 до 6 кВт (5) – он будет включаться по команде автоматического контроллера, если термостат (4) фиксирует недостаточность нагрева через систему внешнего теплообмена. В летний период, когда система отопления выключена, ТЭН будет являться основным источником тепловой энергии.
Панель управления оснащена необходимыми устройствами регулировки – температуры нагрева санитарной воды, таймером включения ТЭНа (например, для его использования по льготному ночному тарифу).

Подобная конструкция бойлера является наиболее универсальной, и сочетает положительные качества всех упомянутых выше систем. Пожалуй, единственный недостаток такого водонагревателя – достаточно высокая цена.

Выбирая водонагреватель, просчитайте все за и против каждого варианта, посмотрев на характеристики каждого из них

Важно также обратить внимание на размер выбираемого прибора и продумать место, которое он должен занять.

Газовый накопительный водонагреватель для системы ГВС

Автономные, независимые от центрального горячего водоснабжения, водонагреватели стали неизменным атрибутом не только частных домов, у которых в силу географического расположения и удаленности от инфраструктуры отсутствует доступ к благам цивилизации, но нередки они и в городских квартирах – используются или во время плановых отключений, или по каким-либо иным причинам.

Выбор производится на основании доступа к источнику энергии и ее стоимости, а также цены самого оборудования.

В основном газовые бойлеры для нагрева воды используются тогда, когда они являются единственным источником горячего водоснабжения. По сравнению с электрическими бойлерами их отличает больший КПД, но и более высокая цена.

Наиболее распространенными являются колонки проточного типа, обладающие небольшими размерами и сравнительно невысокой стоимостью. Но для того чтобы обеспечить хотя бы две точки, мощность такого аппарата должна быть не менее 18-24 кВт.

Газовые бойлеры накопительного типа устанавливаются в основном в больших коттеджных домах, так как для их размещения требуется достаточно много места, но они способны обеспечить потребности всего дома и, главное, жильцов, проживающих в нем, горячей водой в необходимом объеме.

Главным параметром, на который следует обратить внимание, выбирая газовый водонагреватель накопительного типа, – это объем бака.
.
Для нужд среднестатистической семьи, состоящей из 3-4 человек, вполне достаточным будет объем бака до 100 л, но при мощности аппарата 5-7 кВт для частных домов минимальный объем уже составляет от 150-200 л.

Для нужд среднестатистической семьи, состоящей из 3-4 человек, вполне достаточным будет объем бака до 100 л, но при мощности аппарата 5-7 кВт для частных домов минимальный объем уже составляет от 150-200 л.

Основными достоинствами газовых колонок для нагрева воды можно считать:

возможность подключения ко всем точкам горячего водоснабжения в доме;
независимость от напора и давления в подаче воды;
меньшую уязвимость перед образованием накипи.

Некоторые модели накопительного типа дополнительно обладают способностью работать в качестве проточных, что особенно ценно, когда происходит кратковременное повышение потребности в горячей воде.

Поэтому в таких случаях главный недостаток таких приборов – длительный нагрев воды в баке – становится менее существенным.

Емкости косвенного нагрева

Если сравнивать конструкции разных водонагревателей, то косвенный бойлер — это самый простой и надежный вариант накопительного бака для ГВС. Агрегат не производит тепло самостоятельно, а получает энергию извне – от любого водогрейного котла. Для этого внутри утепленного резервуара установлен теплообменник – змеевик, куда подается горячий теплоноситель.

Уточнение. Недорогие версии водонагревателей комплектуются единственным теплообменником, нагревающим воду в баке. Бивалентные модели оснащаются двумя змеевиками, чтобы комбинировать агрегат с несколькими источниками тепла, например, котлом и солнечными коллекторами.

Строение бойлера повторяет предыдущие конструкции, только без горелок и ТЭНов. Главный теплообменник находится в нижней зоне бочки, вторичный – в верхней. Соответствующим образом расположены все патрубки, внутри бак защищен магниевым анодом. Как функционирует «косвенник»:

Со стороны ототпителя в змеевик поступает теплоноситель, нагретый до 80—90 градусов (минимум – 60 °С). Циркуляцию через теплообменник обеспечивает насос котлового контура.
Вода в резервуаре прогревается до 60—70 °С. Скорость набора температуры зависит от мощности источника тепла и начальной температуры холодной воды.
Водоразбор идет из верхней зоны бака, подача из магистрали – в нижнюю.
Увеличение объема жидкости при нагреве воспринимает расширительный бачок, установленный на «холодной» стороне и выдерживающий давление 7 Бар. Его полезный объем рассчитывается как 1/5 от вместительности резервуара, минимум — 1/10.
Рядом с бачком обязательно ставится воздухоотводчик, предохранительный и обратный клапан.
В корпусе предусмотрена гильза под температурный датчик терморегулятора. Последний управляет трехходовым клапаном, переключающим потоки теплоносителя между ветками отопления и ГВС.

Важный момент. Теплоноситель движется по змеевику от верхнего патрубка к нижнему, обеспечивая послойную загрузку водонагревателя.

Водопроводные патрубки резервуара условно не показаны

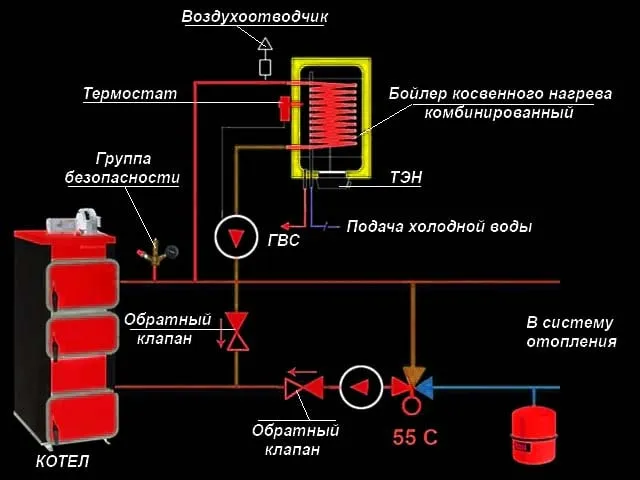

Типовая схема обвязки

Косвенные бойлеры производятся в горизонтальном и вертикальном исполнении, емкость – от 75 до 1000 литров. Бывают комбинированные модели с дополнительным источником нагрева – ТЭНом, поддерживающим температуру в случае остановки теплогенератора либо прогорания дров в топке ТТ-котла. Как правильно обвязать косвенный нагреватель с настенным отопителем, показано выше на схеме.

Насос теплообменного контура включается по команде контактного термостата, установленного в греющей емкости

Как известно, далеко не все дровяные и газовые котлы наделены «мозгами» — электроникой, управляющей нагревом и работой циркуляционного насоса. Тогда нужно установить отдельный перекачивающий агрегат и соединить с бойлером по схеме, предложенной нашим экспертом в учебном видеосюжете:

Позитивные и негативные моменты

По сравнению с газовыми моделями бойлеров «косвенники» недороги. Например, настенный агрегат венгерского производителя Hajdu AQ IND FC 100 л стоит 290 у. е. Но не забываем: водогрейный бак не способен работать самостоятельно, без источника тепла. Сюда же придется добавить расходы на обвязку – приобретение клапанов, термостата, циркуляционного насоса и труб с фитингами.

Замечание. Если вы захотите собрать схему с рециркуляцией ГВС, то понадобится дополнительный насос, трехходовой и обратный клапан.

Чем хорош бойлер косвенного нагрева:

нагрев воды от любого теплосилового оборудования, солнечных коллекторов и электрических элементов;
большой запас производительности по ГВС;
надежность в работе, минимум обслуживания (раз в месяц прогрев до максимума от легионеллы и своевременная замена анода);
время загрузки бойлера можно регулировать , например, перенести на ночь.

Главное условие правильной работы агрегата – достаточная мощность тепловой установки. Если котел подобран чисто под систему отопления без запаса, присоединенный бойлер не даст прогреть жилище либо вы останетесь без горячей воды.

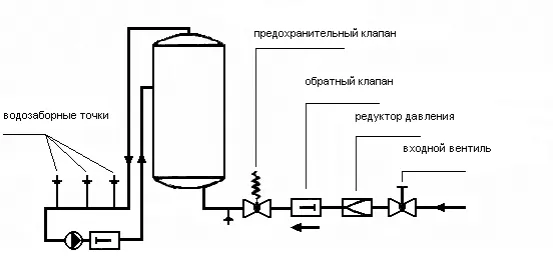

Чтобы из смесителей сразу шла горячая вода, стоит смонтировать обратную линию рециркуляции с отдельным насосом

Недостатки косвенного греющего бака – приличные размеры (маленькие ставят реже) и необходимость топить котел летом для обеспечения ГВС. Указанные минусы нельзя назвать критическими, особенно на фоне высокой производительности и универсальности подобного оборудования.

Как работает и действует водонагреватель

Как уже говорилось ранее, принцип действия бойлеров накопительного типа основан на перемещении более горячего водяного слоя вверх, в то время как холодная вода имеет более высокую плотность и занимает нижнюю часть бака.

Во время первичного включения водонагревателя ТЭН подогревает жидкость до температуры, при которой контакты термостата размыкают электрическую цепь. Инверсии нагретой воды в подающую магистраль препятствует обратный клапан, поток жидкости через который возможен только в одну сторону.

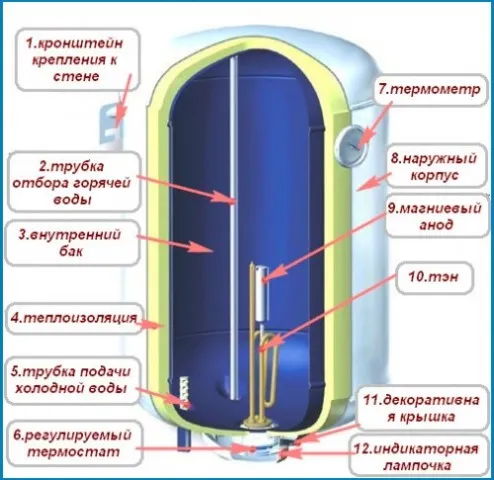

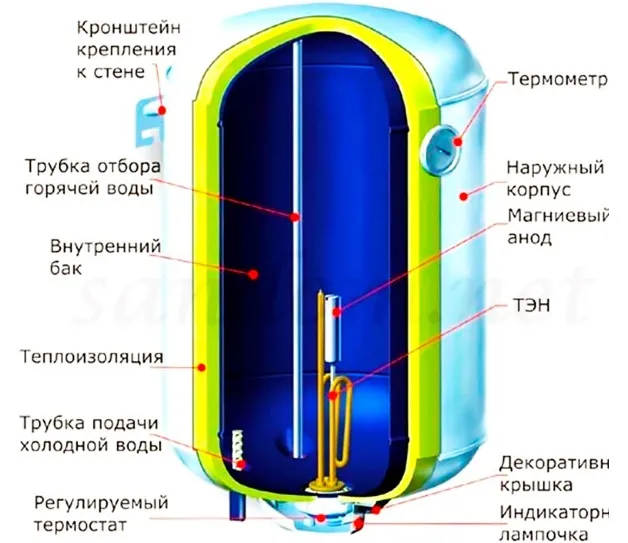

Составные части накопительного водонагревателя

При открывании расходного крана на мойке или в ванной верхний слой горячей воды начинает поступать к потребителям через «горячий» патрубок. Соответственно давление внутри бака начинает падать, поэтому холодная вода из водопровода устремляется внутрь емкости.

Смешиванию нагретой жидкости холодным водяным потоком препятствует установленный на входном патрубке рассекатель, распределяющий струю с одновременным снижением ее скорости. Таким образом, холодная вода распределяется в нижней части прибора, именно там, где установлен ТЭН. При снижении температуры контакты терморегулятора замыкаются, и нагреватель вновь подключается к электрической сети. Именно так работает электрический бойлер в штатном режиме.

В случае использования в конструкции водонагревателя нескольких ТЭНов, при резком снижении температуры внутри бака вследствие большого водоразбора, в работу включаются все нагреватели. Именно поэтому такие бойлеры обладают повышенной производительностью. Если же температура воды снижается медленно (вследствие естественного остывания), то при достижении порогового значения температуры автоматика включает только один электронагреватель. Такой алгоритм работы существенно снижает время, необходимое для приготовления очередной порции горячей воды, а также способствует более высокой экономичности изделия.

Критическое повышение давления внутри бойлера (как правило, более 6-7 атмосфер), связанное с повышенным давлением в магистральном водопроводе или выходом из строя термостата, вызывает срабатывание предохранительного клапана, жесткость пружины которого рассчитана на номинальную величину. В этом случае произойдет «разгерметизация» трубопровода горячего водоснабжения и часть воды или пара будет удалена в канализацию посредством шланга, установленного на патрубок защитного клапана. При снижении давления до номинального уровня тарелка предохранительного клапана будет прижата к его седлу с помощью рабочей пружины и герметичность «горячей» магистрали будет восстановлена.

Подробное видео о принципах работы накопительного водонагревателя смотрите ниже:

При важно придерживаться всех требований производителя. Только в таком случае можно рассчитывать на эффективную, надежную, а главное, безопасную работу прибора

Комплект безопасности

В связи с тем, что принцип работы водонагревателя связан с неблагоприятными внутренними электрохимическими процессами, для их нейтрализации используют специальный магниевый анод. Обладая более низким электрическим потенциалом (по сравнению со сталью накопителя и медью ТЭНа), он играет роль элемента, постепенно разрушающегося вместо них. В зависимости от химического состава жидкости и концентрации солей, рекомендуется менять его каждые 1–2 года. Это достаточно трудоемкая работа: необходимо отключить водонагреватель от сети, опустошить бак и демонтировать фланец, поэтому чаще всего она выполняется мастером из сервиса. Так как магниевые аноды отличаются физическими размерами и диаметром шпильки, лучше их приобретать в фирменном магазине производителя.

Для правильного функционирования накопительный электрический водонагреватель требует установки на канал подачи холодной воды группы безопасности, включающей в себя обратный и предохранительный клапаны. Работа первого — блокирование слива водонагревателя при прекращении подачи жидкости из центральной магистрали, что может привести к перегреву и выходу из строя ТЭНа. Второй выравнивает внутреннее давление в накопительной колбе, вызванное тепловым расширением. Обычно обратный и предохранительный клапаны конструктивно объединяются в единое устройство, входящее в комплект поставки.

Тонкости самостоятельной установки

Схема монтажа, а также технические условия, при которых водонагреватель накопительного типа включается в работу, указаны в сопроводительной документации производителя. Их невыполнение приводит к потере права на бесплатное гарантированное обслуживание в случае выхода системы из строя. В первую очередь надо выбрать место, где будет установлен бойлер. Главный принцип — это удобство доступа для проведения профилактического обслуживания и ремонта.

Штатная работа накопительного водонагревателя вызывает рост внутри него избыточного давления пара, который затем конденсируется и удаляется из сливного отверстия предохранительного клапана в виде капель. Ввиду этого, к нему необходимо подсоединить дренажную трубку, а ее свободный конец вывести в канализацию. Рекомендуется также установить на входе водонагревателя (накопительного) фильтр грубой или тонкой механической очистки жидкости от взвеси и мусора. При избыточной концентрации солей поможет специальный фильтр умягчения. Стандартная схема монтажа коммуникаций предполагает использование жестких полипропиленовых (диаметр 20 или 25 мм) или металлопластиковых труб (16 или 22 мм).

Не желательно выбирать гибкие резиновые шланги в металлической оплетке из-за их узкого сечения и недолговечности. Обычный бытовой водонагреватель накопительного типа, объемом до 100 л, потребляет от 1,2 до 2 кВт мощности. Если он не оборудован штатным проводом, то для подсоединения к сети рекомендуется трехжильный кабель, сечением не менее 1,5 мм2. Так как работа накопительного электрического водонагревателя связана с потенциальной опасностью поражения током, то схема его подключения подразумевает проведение отдельной силовой линии от щитка питания и оборудование ее дифференциальным автоматом или УЗО.

Бойлеры прямого нагрева

В таких системах передача тепловой энергии идет непосредственно на нагреваемую для дальнейшего бытового использования воду. Они могут быть электрическими или газовыми.

Электрический бойлер прямого нагрева

Компоновка, расположение, размещение входных и выходных патрубков, система контроля и автоматики от производителя к производителю может существенно различаться, однако принципиальная схема – едина. На рисунке приведен ее общий упрощенный вид:

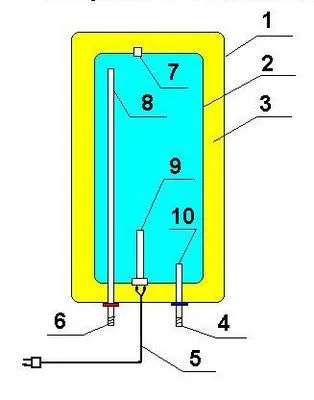

Электрический бойлер прямого нагрева — схема

Вся конструкция собрана в металлическом корпусе (1), имеющем то или иное внешнее декоративное исполнение. Внутри расположен бак для воды (2), а пространство между ним и внешним корпусом заполнено термоизоляционным материалом (3), чаще всего – пенополиуретаном.
Подача холодной воды осуществляется через заборный патрубок (4), на который ставится обратный клапан и предохранительный клапан, срабатывающий при превышении давления внутри бойлера. Труба подачи (10) обычно, во избежание образования турбулентных потоков воды, оснащается сетчатым распылителем.
Через шнур питания (5) на нагревательный элемент — ТЭН (9) подается переменный ток. Устройство обязательно снабжается системой контроля температуры и терморегулятором, позволяющим выставить требуемый уровень нагрева воды и производить автоматическое отключение подачи электропитания при достижении необходимой температуры.
Патрубок (6) подключается к системе горячего водоснабжения — через него подогретая вода через трубку (8) из верхней части бойлера поступает на точки потребления. Необходимое давление поддерживается постоянно открытой подачей холодной воды – она пополняет бак по мере расхода, и он всегда остается наполненным.
Воздушный клапан (7) служит для стравливания воздуха при первоначальном заполнении бойлера водой – он не дает образоваться воздушной подушке.

Чтобы в баке с водой не возникало гальванической коррозии, в нем располагают анод, выполненный из магния. Его электропотенциал меньше, чем у корпуса бака или поверхности нагревательного элемента, поэтому разрушительные процессы коррозии будут воздействовать именно на него. Периодически, по мере коррозии и зарастания, анод заменяют на новый.

Подобная схема проста, и является наиболее распространенной среди бытовых бойлеров. Подобные устройства, как правило, недороги, что обуславливает их популярность у потребителей. Главный недостаток – ТЭН работает непосредственно в нагреваемой проточной воде, что ведет к достаточно быстрому его зарастанию растворенными в ней минеральными отложениями.

Газовый бойлер прямого нагрева

Газовый бойлер достаточно прост по принципу своего действия и имеет следующее общую компоновку:

Газовый накопительный водонагреватель

В металлическом корпусе (чаще всего – из нержавеющей стали), имеющем надежную термоизоляцию, расположен бак для воды.
Через патрубок (1) в нижнюю часть емкости подается холодная вода. В верхней части бака вварен патрубок для забора подогретой воды с последующей ее раздачей на точки потребления.
Газовая горелка находится под донной частью емкости (4), ее закрывает от воды полукруглая панель, играющая роль теплообменника.
Вторым теплообменником является труба для отвода продуктов сгорания – она проходит через емкость с водой. Отвод газов производится через обычный дымоход или систему коаксиального типа (в зависимости от модели бойлера – с открытой или закрытой камерой сгорания).
Магниевый анод (5) служит для сбора накипи – его необходимо регулярно менять, по мере зарастания.
Бойлер обязательно снабжен системой автоматического контроля – термостатом (3), для отслеживания уровня температуры, клапаном для перекрытия подачи газа при достижении установленного уровня нагрева воды, устройством пьезорозжига – для автоматического запуска газовых горелок при остывании жидкости по мере ее расхода.

Бойлер, работающий на газе, имеет высокую производительность, он значительно экономичнее электрического. Однако есть у него и существенные недостатки – он требует обязательного дымохода, и его установка сопряжена с процессом согласования проекта с контролирующими органами технадзора. Кроме того, такие бойлеры прямого нагрева – намного дороже электрических.

Как защищен электрический водонагреватель

Одной из причин широкого распространения электрических водонагревателей в квартирах и загородных домах стала высокая степень безопасности приборов, которую обеспечивает комплекс защитных устройств.

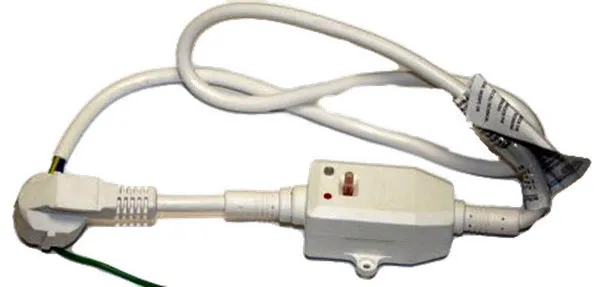

Электрозащиту от повреждений сети (а также при незначительных повреждениях оболочки ТЭНа или электроизоляции) обеспечивает устройство защитного отключения (УЗО), которым комплектуются водонагреватели некоторых производителей – например, POLARIS.

Перегрев воды (в случае выхода из строя штатного термостата) контролирует резервное устройство, отключающее ТЭН при превышении предела в 95 градусов.
В случае включения водонагревателя без воды срабатывает биметаллический размыкатель, который защитит водонагреватель от пожара.
Защитный клапан предотвращает последствия скачков давления воды в водопроводе. Через него излишки воды стравливаются обратно в подводящие трубы.

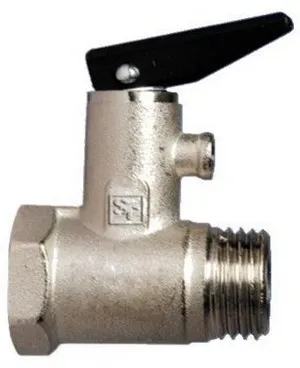

Защитный клапан

Чтобы дополнительно защитить стенки и швы бака от повреждений, в накопительном водонагревателе устанавливается специальный стержень. Он выполнен из материала, который вступает в реакцию с кислородом гораздо активнее железа. Таким образом, стержень «перетягивает» на себя коррозию со стального бака. На этом же стержне откладываются соли, содержащиеся в воде. В ходе эксплуатации он окисляется и полностью разрушается, поэтому требует замены примерно раз в год.

Многоэтапная защита делает водонагреватели абсолютно безопасными, несмотря на соседство в нём воды и электричества. Залогом же приятной и многолетней эксплуатации являются технологии, применяемые производителем, а также следование потребителя рекомендациям по регулярному обслуживанию. Современные материалы и дополнительные полезные опции, встроенные в эти приборы, позволяют настроить их в соответствии с собственным ритмом жизни и потребностями.

Конструкция и принцип действия

Аппарат предназначен для нагрева воды с помощью электроэнергии. Бойлер считается накопительным, поскольку он постоянно поддерживает установленную температуру определенного объема воды. По мере понижения уровня в баке вследствие расхода потребителями в него поступает холодная вода, после чего агрегату требуется некоторый промежуток времени, чтобы снова ее подогреть. Все детали и элементы, из которых состоит электрический бойлер для нагрева воды, можно увидеть на рисунке.

Устройство бойлера

«Сердцем» аппарата является трубчатый электронагреватель (ТЭН), он представляет собой спираль из вольфрама или нихрома, заключенную внутри медной или стальной трубки. Пространство между спиралью и стенкой трубки заполнено изоляционным материалом. Трубка, в свою очередь, крепится к монтажному фланцу круглой формы, с обратной стороны которого выведены клеммы для присоединения проводов электросети. На том же фланце установлен металлический стержень, его верхняя часть покрыта магниевым сплавом. Это сделано с целью защиты материала сосуда от воздействия электрохимической коррозии.

Сосуды электрических водонагревателей изготавливаются из разных видов стали, а она подвержена коррозии при электрическом нагреве жидкости. Не вдаваясь в подробности данного физического явления, можно сказать, что магниевый анод «вызывает на себя» воздействие этого процесса, тем самым сохраняя целостность стального бака.

Важно. Магниевый анод с течением времени разрушается и подлежит периодической замене

Производители рекомендуют ее выполнять не реже 1 раза в 2 года, но при повышенной жесткости воды срок службы элемента значительно сокращается и менять его потребуется чаще.

После включения ТЭН нагревает воду до температуры, максимальное значение которой ограничивается термостатом. При работе на полную нагрузку и термостате, выставленном на максимум, температура достигает 75 ºС. Как правило, большинство производителей рекомендуют пользоваться аппаратом в экономичном режиме, тогда нагрев происходит до температуры 50—55 ºС, а на регуляторе термостата эта позиция для удобства выделена каким-нибудь обозначением. После разогрева до установленной температуры накопительный бойлер автоматически отключается. Включение происходит после остывания среды в сосуде на несколько градусов, что случается по двум причинам:

Невзирая на утепление из пенополиуретана резервуар медленно остывает с течением времени.
Если появляется расход в системе ГВС.

Сосуд постоянно находится под давлением, оно равно давлению в централизованном водопроводе. После появления расхода в сети ГВС горячая вода из резервуара уходит на хозяйственные нужды, а на ее место поступает холодная, из водопровода. В результате в емкости происходит смешивание, температура начинает понижаться и термостат немедленно включает ТЭН. Действующая электрическая схема бойлера представлена на рисунке:

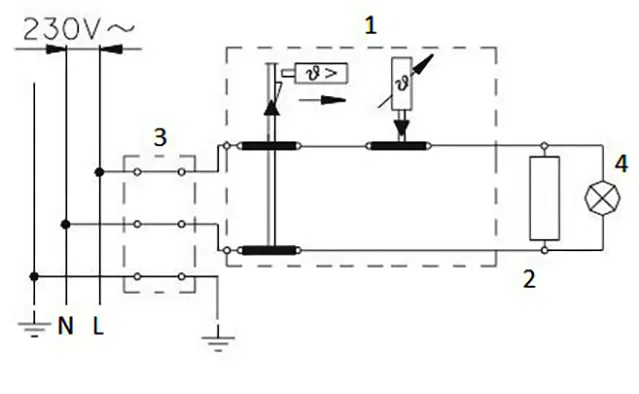

1 – двухполюсный термовыключатель с тепловым предохранителем; 2 – электронагреватель (ТЭН); 3 – клеммная коробка для присоединения проводов напряжения и заземления; 4 – контрольная лампа; L – фазный провод; N – нейтраль (нулевой провод).

Представленная схема – наиболее простая и применяется в недорогих моделях электробойлеров. Существуют аппараты, оборудованные программируемыми контроллерами с датчиками расхода, температуры и давления. Как можно понять из схемы, контрольная лампа сигнализирует о том, что агрегат находится в режиме нагрева воды и электрический ТЭН включен. Термовыключатель срабатывает по сигналу встроенного элемента, реагирующего на изменения температуры среды в сосуде. В случае возникновения нештатной ситуации с повышением температуры сверх максимума, накопительный водонагреватель будет отключен тепловым предохранителем, коммутированным с термовыключателем.

Особенности устройства накопительного водонагревателя

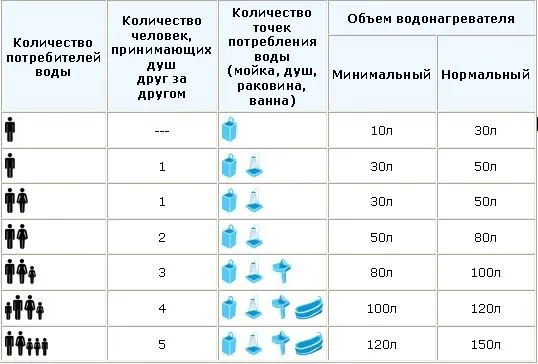

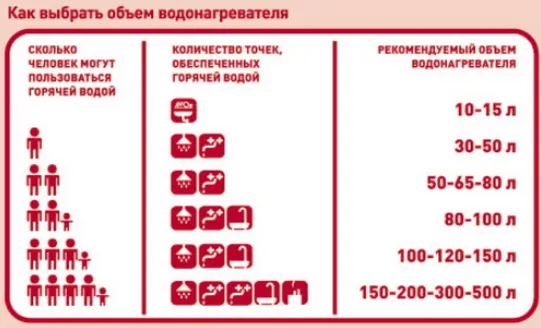

Таблица выбора объема накопительного водонагревателя.

Проточный водонагреватель, который обладает внутри антикоррозийным покрытием с применением титановой эмали, как правило, имеет гарантийный срок 10 лет. Такой же срок у аппаратов, которые имеют внутреннее покрытие, изготовленное с использованием нержавеющей стали.

Электрический бойлер будет способен обеспечить лишь заданное потребление воды, что будет зависеть от конкретной модели. Так, существуют 2 типа электрических водонагревателей: первый из них — емкостный (накопительный), второй — проточный нагреватель. Емкостные водонагреватели обладают специальной емкостью, где осуществляется постепенный нагрев воды, в процессе чего применяются электрические тэны.

Накопительный водонагреватель работает по следующему принципу. После того как режим задан, вода начинает нагреваться, далее срабатывает контактор, чтобы произошло отключение. В момент остывания или расхода воды контактор срабатывает на возобновление работы тэнов. Как правило, накопительный бойлер обладает тэнами, мощность которых не более 2 кВт. Проточный электроводонагреватель лишен емкости. Тэны начинают функционировать только лишь после того, как будет включен кран воды. Для того чтобы обеспечить моментальный нагрев воды, мощность тэнов должна варьироваться в зависимости от нужд, примерно 3-27 кВт. ИЗОБРАЖЕНИЕ №2 иллюстрирует отличие устройств накопительного и проточного аппаратов.

Знать, как устроен водонагреватель, необходимо еще и для того, чтобы правильно его подключить к электрической цепи. Питание к водонагревателю необходимо подвести от щитовой. Стоит помнить, что не допускается подключение каких-либо других электроприборов к данной силовой линии. К водонагревателю должен быть проложен трехжильный кабель. Кабель соответствующего сечения предназначается для максимальной нагрузки, которая может достигать 5 кВт. Автоматический выключатель достаточно установить на 16 А в том случае, если бойлер до 3,5 кВт, либо на 20 А — для нагрузки до 4 кВт.

Вернуться к оглавлению

Конструкция водонагревателя

Чтобы понять принцип действия бойлера, необходимо иметь представление о том, как устроен прибор и как функционируют отдельные его части.

Кожух и внутренний бак

Водонагреватель накопительного типа состоит из пластикового или стального корпуса (кожуха), внутри которого установлен стальной бак для воды. Пространство между кожухом и внутренней емкостью заполнено теплоизоляционным материалом, в качестве которого чаще всего используется вспененный полиуретан. Такая технология позволяет устройству сохранять температуру воды в течение длительного времени.

Сегодня на рынке представлены приборы самого разного размера и формы

Внутренний бак во избежание коррозии покрывают специальным стеклофарфоровым покрытием. Такой защитный слой имеет схожий со сталью температурный коэффициент расширения, поэтому не растрескивается и не отслаивается при перепадах температур внутри емкости. Кроме того, гладкая поверхность бака защищает внутреннюю часть от образования накипи и скапливания грязи.

Некоторые модели водонагревателей оснащаются емкостями из нержавеющей стали либо имеют титановое покрытие. Это позволяет увеличить срок службы устройств, но значительно повышает их стоимость.

Внутри бака установлены патрубки для подачи и отвода воды. Более длинный «горячий» патрубок установлен с учетом расстояния до наиболее прогретого водяного слоя. На «холодной» трубке смонтирован рассекатель, замедляющий струю входящей воды во избежание перемешивания слоев.

Электрические компоненты

Нагрев воды в бойлере осуществляется при помощи трубчатого электронагревателя (ТЭНа). Мощность нагревательного элемента зависит от объема бака и составляет от 1,2 до 6 кВт. В отдельных случаях устанавливаются несколько ТЭНов для повышения производительности водонагревателя при сохранении его экономичности.

ТЭН и анод, смонтированные на фланце

Нагревательный элемент устройства смонтирован на съемном фланце. Такая конструкция предоставляет возможность не только быстро отремонтировать прибор в случае поломки, но и производить профилактические мероприятия.

Чаще всего на фланце также закрепляется и магниевый анод, защищающий внутренние металлические части от коррозии, а также монтируется термореле и термостат. Эти элементы служат для управления нагревом, а также защищают нагреватель от перегрева.

Водонагреватели премиум-класса кроме основных элементов имеют и электронный блок управления, позволяющий реализовать дополнительные сервисные функции.

Группа безопасности

Для того чтобы давление внутри электрического бойлера не превысило критическое, каждый водонагреватель оснащается предохранительным клапаном. Этот элемент производит сброс давления при его превышении свыше установленного значения. С помощью предохранительного клапана осуществляется и сброс излишков воды, образующихся при расширении жидкости во время ее нагрева.

Один из вариантов исполнения группы безопасности

Эксплуатация водонагревателя без такого клапана запрещена, так как при выходе из строя терморегулятора критическое повышение давления может привести к взрыву.

Часто предохранительный клапан выполняют в одном корпусе с клапаном обратным. Такое решение уменьшает размер устройства, хоть и весьма спорно с точки зрения надежности.

Принцип работы

Кроме того, что мы рассмотрели общий принцип работы электрических бойлеров, рассмотрим их отдельные разновидности. Причем оговоримся, различие это относится не столько к типу электронагревателей, классификацию которых мы уже разобрали, а больше к особенностям конструкции. Поэтому рассмотрим, отдельные особые виды электрических бойлеров, и то, как они работают, уделим каждому небольшой абзац. Хотя эти нагреватели от стандартных типов отличаются и не сильно, для того чтобы владеть ситуацией, с ними обязательно нужно ознакомиться.

Бойлеры электрические с сухим ТЭНом

Обычно ТЕН находится непосредственно в воде, а его соединение с корпусом отделяется герметизирующими прокладками. Однако есть разновидность называемая бойлеры электрические с сухим ТЕНом. в них нагревательные элементы находятся в полостях и изолированы от контакта с водой. Эти нагреватели более безопасны (есть двойная защита от проникновения потенциала, опасного для жизни в воду, которая все-таки является проводником) и в них могут применяться более дешевые тепловыделяющие элементы.

Еще один плюс таких аппаратов — простая замена самих греющих элементов, не требуются дополнительные прокладки можно просто снять вышедший из строя ТЭН и установить новый. Причем, нет разности какая это разновидность, такие водонагреватели гораздо проще в обслуживании.

Бойлер двухконтурный электрический

Этот аппарат предназначен для нагревания воды, как с помощью электрического тока, так и с помощью систем теплоснабжения. Главная особенность которую имеет, бойлер двухконтурный электрический — это то, что в нем кроме ТЭНов располагаются еще и теплообменники для горячего водоснабжения, работающие от отопления. Такой подход позволяет обеспечить жилье горячей водой, даже в период, когда не работают котельные или теплоэлектроцентрали.

Преимущество данной системы еще и в том, что нагрев воды электричеством всегда более дорог, чем использование тепловых сетей. Чаще всего эти устройства снабжаются системой автоматики, которая позволяет не только переключать нагревательные элементы, но и при необходимости. Причем это может быть как бойлер проточный электрический, так и аппарат, работающий по накопительному принципу. Даже из-за того, что требуются для размещения двух типов водонагревателей большие размеры устройства, двухконтурные бойлеры чаще бывают накопительными.

Вкратце это все что можно рассказать о бойлерах греющих воду с помощью электроэнергии в небольшой статье. Хотя чтобы иметь исчерпывающую информацию об этой теме нужно постоянно следить за новинками, как в теплотехнике, так и в последних разработках электротехнических компаний. Но это уже тема для книги, а не статьи.

Как правильно выполнить монтаж водонагревателя

1. Перед тем как принять решение о покупке электрического водонагревателя накопительного типа, следует определиться с местом его установки, к которому предъявляются определенные требования ввиду того, что общий вес аппарата с водой довольно большой.

Следует учитывать, что модели объемом до 200 л, а иногда и до 300 л, крепятся на стену, которая должна быть способна выдержать соответствующую нагрузку.

Поэтому предпочтение следует отдавать несущим конструкциям, исключение составляют небольшие бойлеры емкостью до 30-50 л.

2. Обязательно нужно позаботиться и о надежной розетке для подключения, хотя более надежным и правильным является прямое подключение непосредственно в электросеть квартиры или дома, а отключение/выключение выполнять при помощи специального автомата, установленного в непосредственной близости от аппарата или прямо в электрощите.

Это обеспечит более плотное прилегание контактов, которые в обычной розетке могут перегреваться, особенно если мощность нагревателя составляет больше 2 кВт. Также перед тем, как подключить бойлер, его следует заземлить.

3. Выполняется установка водонагревателя на анкерные болты, которые чаще всего придется подбирать самостоятельно, учитывая крепежную систему аппарата. После того как болты надежно зафиксированы, на них навесным способом устанавливается бойлер при помощи специальных кронштейнов.

Если в целях экономии места бойлер монтируется в верхней части стены, то следует обеспечить расстояние минимум в 15 см до потолка, которое необходимо с точки зрения безопасности, но больше для удобства монтажа, а в дальнейшем для обслуживания. Например, если предстоит чистка бойлера от накипи или его ремонт.

4. После того как будет произведена установка, выполняется подключение бойлера к водопроводу, при этом обязательно используются сантехнические герметики, пакля или фум-лента для герметизации соединения. Дополнительно монтируется предохранительный клапан непосредственно на входе в бойлер.

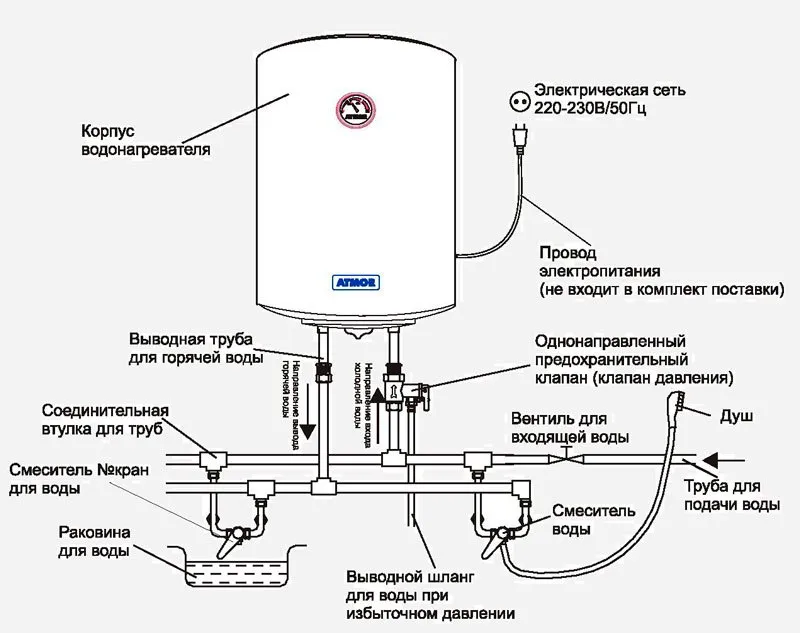

Схема подключение водонагревателя к водопроводу:

5. В целях обеспечения более длительного эксплуатационного ресурса в том случае, если качество воды вызывает нарекания, рекомендуется установка фильтра на подаче (когда такой не установлен на входе в квартиру).

В некоторых случаях достаточно хотя бы фильтра, обеспечивающего очистку от мелких механических частиц.

Хотя больший эффект гарантируют изделия, снижающие содержание некоторых химических элементов или понижающие жесткость воды.

6. Далее, производится разводка системы горячего водоснабжения к точкам, которые будут подсоединены к подаче воды из бойлера, и выполняется подключение водонагревателя к электросети.

7. Выполнив монтаж, можно приступить к первому запуску, для чего сначала открывается подача холодной воды, но предварительно обязательно нужно выпустить скопившийся в баке воздух с помощью крана, расположенного на подаче горячей воды из бойлера.

8. Далее, все просто: наполненный бак с водой подключается к электросети и через определенное время объем воды, соответствующий емкости бойлера, будет готов к использованию.

Установка водонагревателя своими руками, видео:

Как устроен накопительный электронагреватель

Несмотря на то, что устройство проточного электрического водонагревателя достаточно простое, этот прибор очень надежный и экономичный.

Важно! Экономия заключается в том, что нагрев воды происходит постепенно, что не требует большой мощности. Ему вполне достаточно обычного напряжения 220 В

Базовая комплектация

В общем устройство водонагревателя накопительного электрического состоит из:

Корпуса;
Бака;
Теплоизоляционного слоя;
ТЭНа;
Магниевого анода;
Термостата;
Блока управления;
Системы безопасности;
Индикатора;
Электрического кабеля.

Принцип функционирования

Для правильной эксплуатации водонагревателя следует ознакомиться с принципом его работы:

Внутри корпуса нагревателя расположена емкость, для изготовления которой обычно используют сталь, устойчивую к воздействию коррозии.
На поверхность внешнего корпуса обычно нанесена высококачественная эмаль.
Для теплоизоляции, расположенной между баком и корпусом, используется пенополиуретан.
Для обработки внутренней поверхности емкости используется стеклофарфор. Такой материал не отслаивается, поэтому вода остается чистой, что имеет немалое значение.
Расположение бака может быть и горизонтальным, и вертикальным. Это немаловажно, если учитывать ограниченную площадь помещения для расположения прибора.
ТЭН, расположенный внутри бака, нагревает воду.

Важно! Нужно понимать, что баки с разными объемами нагреваются за разный период времени.

Устройство системы защиты

Кроме ТЭНа, внутри емкости расположен и магниевый анод. Он имеет большое значение для срока эксплуатации всего прибора, так как благодаря ему не образуется ржавчина. Всю поверхность бака покрывает антикоррозийное покрытие, но коррозии подвержены имеющиеся сварочные швы.

Важно! Требуется периодическая замена анода. В зависимости от производителя, он прослужит разный срок. Изготовители не раскрывают секреты производства.

Кроме того, накопительный водонагреватель также оснащен встроенной системой защиты, в состав которой входит обратный клапан, редуктор и предохранительный клапан. Благодаря всем им бойлер не замерзает и не перегревается, что позволяет ему работать дольше:

С помощью редукционного клапана происходит контроль давления в самом агрегате, оно понижается до необходимого уровня.
Назначение обратного клапана – пропуск воды только в одном направлении, предотвращение ее самопроизвольного слива при неожиданном прекращении ее подачи.
Предохранительный клапан открывается, когда вода нагревается и происходит значительное повышение давления. В таком случае происходит слив излишней жидкости в канализацию.

Важные нюансы

В некоторых комплектациях клапана нет, поэтому требуется отдельное приобретение группы безопасности. Имеют большое значение материалы, из которых сделан клапан. Они должны быть качественными. Установка этой детали – дело не очень простое, поэтому лучше доверить его профессионалу.

После того, как система безопасности установлена, перед запуском нагревателя и началом его эксплуатации, оборудование запускается в тестовом режиме и проверяется каждый клапан.

Важно! Для того чтобы работа оборудования была безопасной, на электрический кабель обязательно устанавливается устройство защитного отключения, представленное в виде небольшого блока с кнопками и лампы-индикатора.

Как устроен накопительный водонагреватель

Накопительный водонагреватель в простейшем виде представляет собой металлический бак определенной емкости, источник тепла, блок управления и несколько патрубков, по которым поступает холодная вода и выводится горячая.

Если источником тепла служит газовый, твердотопливный, электрический или другой котел, а также солнечный коллектор, тепловой насос и тому подобное, используют водонагреватель с трубчатым теплообменником внутри. По трубчатому теплообменнику движется теплоноситель, в основном это тоже вода. Теплоноситель отдает тепло нагреваемой воде, охлаждается и выводится из бака на нагрев.

Бак представляет собой емкость, достаточно прочную для того, чтобы выдержать давление находящейся в нем нагреваемой воды. Также обычно бак защищают разными способами от коррозии, если он произведен из стального листа. С целью экономии тепла баки накопительных водонагревателей делают максимально теплоизолируемыми.

Блок управления и контроля предоставляет собой набор датчиков и приборов, позволяющих выбирать и контролировать температуру нагреваемой воды, температуру подаваемого теплоносителя, а также расход холодной и горячей воды. С помощью специальных приборов контролируется наполненность бака водой. Если бак пустой или наполнен недостаточно, работа водонагревателя прекращается.

Устройство отдельных элементов нагревателя

Схема устройства электрического водонагревателя.

Накопительный водонагреватель работает по принципу разной плотности холодной и горячей воды. Вода поступает через трубку подачи воды. Холодная вода обладает большей плотностью, по этой причине она располагается в нижней части бака, то есть там, где установлен тэн. Нагреваясь, вода перемещается вверх и поступает посредством трубки забора воды напрямую к потребителю.

Накопительный водонагреватель обладает специальным расположением трубок забора и подачи воды. Они располагаются так, чтобы холодная вода поступала снизу, а горячая забиралась сверху. Холодная вода после поступления в водонагреватель проходит рассекатель струи, равномерно распределяясь по объему бака, она постепенно начинает вытеснять нагретую воду в верхние слои, где производится забор воды. При этом бойлер использует принцип, при котором слои воды не перемешиваются между собой, благодаря этому потребитель имеет возможность получать воду, которая обладает однородной температурой.

накопительный водонагреватель имеет бак, выполненный из стабилизированной высокопрочной стали, которая устойчива к процессам коррозии. Внутреннюю его поверхность покрывают в процессе производства стеклофарфором, обжигаемым при температуре, равной +850°С. Бойлер, имеющий в составе стеклофарфор, который химически нейтрален, оказывается надежно защищен от коррозии. Благодаря особенной кристаллической структуре бак, изготовленный с применением стеклофарфора, способен выдерживать значительные нагрузки деформирующего типа.

Стеклофарфор имеет такой коэффициент линейного расширения, который близок к коэффициенту расширения, свойственному стали. Это обусловливает отсутствие отслоения покрытия в процессе эксплуатации водонагревателя . Бойлер имеет внутренний бак, который защищен магниевым анодом от электрохимической коррозии. Для того чтобы сделать срок службы водонагревателя еще более длительным, следует осуществлять периодическую замену магниевого анода, что должно происходить не реже одного раза в полгода. Бойлер имеет в своем устройстве стальной фланец, на котором смонтированы: термоэлектронагреватель (который представляет собой нихромовую спираль, заключенную в медный кожух), магниевый анод и термостат. Опорный съемный фланец укрепляется в корпусе аппарата при помощи резьбы либо болтов.

Вернуться к оглавлению

Как он функционирует

В основном накопительные нагреватели воды имеют следующий принцип действия, который основан на подогреве жидкости до определенной температуры, установленной на необходимом уровне в автоматическом режиме. При этом холодная вода поступает в бойлер под напором, а горячая выходит из него под этим же давлением.

В основном электрические накопительные агрегаты имеют выгодный режим работы — это температура от 60 до 65°C, которая создает комфорт пользователю. При этом потери тепла низкие, чем при функционировании бойлера на полной мощности.

Факторы, от которых зависит скорость нагрева жидкости, следующие:

объем агрегата;
мощность тэна.

В первом варианте чем большую емкость имеет накопительный бойлер, тем дольше греется вода. Например, если электрический нагреватель 100 л, а обогреватель (тэн) с мощностью 1.5 кВт, тогда вода до максимума согреется за 205 минут. А если дома установили электрические нагревательные агрегаты малого объема, например, 22 л, то вода в нем согреется всего за 22 минуты.

В основном если электрические накопительные агрегаты имеют большой объем, то для них необходим мощный нагревательный элемент. В том случае если их емкость до 150 л, то в них установлен 1,2 — 2 кВт тэн. А если рассматривать принцип работы такого обогревателя, то можно отметить, что все электрические накопительные агрегаты работают одинаково, а их функционирование основано на так называемом косвенном нагреве воды, поступающей из водопроводной системы в бак.

Фактически подогреватель постоянно заполнен и находится под давлением. После того как включен источник тепла, в теплообменник (имеет форму спирали) начинает поступать нагретый теплоноситель, он охлаждается и начинает греть жидкость, которая заполняет бак. Циркуляция создается ввиду поднимающейся нагретой воды из нижней части бака. Фактически эффект такой естественной циркуляции позволяет обеспечить равномерный прогрев жидкости в бойлере. Но для того чтобы вода достигла заданной температуры, должно пройти некоторое время, и вся емкость накопительного водонагревателя будет заполнена горячей водой.

В том случае если необходимо, чтобы вода быстро нагрелась до определенной температуры, тогда для дома следует выбрать электрические накопительные агрегаты с послойным нагревом. В таком агрегате нет естественной циркуляции, а граница между слоями опускается.

В верхней части почти сразу после подключения водонагревателя к электрической сети образуется теплая вода, которая пригодна к употреблению. Такие накопительные электрические агрегаты по мере опустошения вновь наполняются холодной водой, которая поступает в нижнюю часть устройства, а горячая, пройдя патрубок, расположенный вверху накопителя, выходит из бойлера. Это происходит вследствие возникшей разной плотности жидкостей, так как в этом случае не происходит их интенсивное перемешивание.

Преимущества и недостатки

Бойлеры с электрическим нагревом неспроста приобрели нынешнюю популярность. Этому есть целый ряд причин:

Надежность в эксплуатации

Настенное исполнение, благодаря чему возможна установка бойлера в нужном помещении.
Подключение к водопроводной и электрической сети нельзя назвать сложным, его выполнить под силу любому человеку с головой и руками.
Возможность экономить электроэнергию, пользуясь нагревателем в индивидуальном режиме.
Доступная стоимость по сравнению с другими способами обеспечения дома ГВС.

Поскольку существуют специальные электрические бойлеры для отопления дома, то к вышеприведенному списку можно добавить дополнительное достоинство. От обычных нагревателей для ГВС они отличаются конструктивно, ТЭНы здесь играют роль дополнительного источника тепла и работают, в то время как основной теплообменник бездействует. Такие агрегаты называют бойлерами косвенного нагрева, в них вода подогревается от теплоносителя, идущего из котельной установки по теплообменнику в виде змеевика. Котел в силу разных причин может остановиться, и тогда для поддержания температуры среды в работу вступает ТЭН.

Устройство бойлера косвенного нагрева

1 – металлический бак; 2 – корпус; 3 – трубка выхода ГВС; 4 – ТЭН; 5 – подключение к водопроводу; 6 – магниевый анод; 7 – термометр; 8 – датчик; 9 – змеевик теплообменника.

Осуществлять электрическое отопление дома с помощью обычного накопительного водонагревателя, как это пытаются сделать некоторые домовладельцы, нецелесообразно и в конечном счёте обойдется дороже, чем приобретение и монтаж электрокотла.

Недостатков у водонагревателей немного. С первым сталкивались почти все, это недолговечная эксплуатация сосуда. То есть, спустя 4—5 лет после покупки бак начинает протекать. Причина – магниевый анод, о котором упоминалось выше, перестал существовать, его «съела» электрохимическая коррозия. После анода коррозия принялась за металл резервуара, в результате чего и появилась течь. Ремонту ржавый бак не подлежит, поэтому хозяину квартиры приходится приобретать новый аппарат. Такая неприятность происходит из-за неосведомленности людей о необходимости периодической замены магниевого анода.

Другой недостаток связан со временем прогрева всего объема жидкости в баке. Практика показывает, что резервуара вместительностью 50 л достаточно на помывку под душем семьи из 4 человек из расчета 10 минут на каждого члена семьи. Если людей больше или появился дополнительный расход горячей воды на кухне, то придется подождать некоторое время, пока новый объем холодной воды прогреется.

Здесь немаловажную роль играет вопрос, как выбрать электрический бойлер по вместительности. Подобрать оптимальный вариант можно, пользуясь вышеприведенной статистикой, только с учетом всех дополнительных расходов в сети ГВС. Слишком большую емкость приобретать тоже нецелесообразно, так как агрегат будет постоянно затрачивать электроэнергию на поддержание температуры всего объема жидкости.

Соответственно, вырастут счета за электричество. Если все же есть необходимость в большом количестве горячей воды на хозяйственные нужды, то есть смысл поставить напольный электрический бойлер косвенного нагрева большой вместительности (300—500 л). Тогда вода будет нагреваться от котельной установки, а ТЭН станет работать как дополнительный источник тепла.

На прогрев большого объема жидкости надо затратить определенное количество энергии. Этот запас энергии должен быть учтен в мощности котельного оборудования либо электрического водонагревателя.

Правила эксплуатации водонагревателя

Поскольку электрические водонагревающие устройства распространены гораздо шире, мы рассмотрим именно их более подробно. Понятно, что любое оборудование нуждается в бережном отношении. Не исключение и накопительные водонагреватели. Принцип работы этого устройства таков, что не стоит заставлять его работать постоянно на полную мощность. Это может привести к достаточно быстрому выходу из строя ТЭНов, либо срабатывании защитного реле, для включения которого придется вызывать мастера. Оптимальная достаточная температура – это 60 градусов. Для ее достижения нужно пользоваться всеми ТЭНами. Это не сильно повышает расход электроэнергии, зато делает их износ более равномерным.

Большинство моделей отключаются автоматически при нагреве до 85%, а включение произойдет только после ее некоторого остывания, если не сработает защита. По ночам действует льготный тариф на пользование электроэнергией, что позволяет экономить средства при оптимальном выборе режима нагрева. Ведь днем прибор можно отключать. Все равно вода в нем не остынет до самого вечера. Осуществляемый в ночное время нагрев воды будет стоить уже в два раза дешевле. Некоторые современные модели уже снабжены функцией экономичного нагрева. Ее суть в том, что вода греется ночью, а днем только происходит поддержание ее температуры на минимально допустимом уровне – т.е. 55 градусов.

Схема подключения накопительного водонагревателя к внутриквартирному водопроводу

Чтобы работа прибора была полностью безопасной, необходимо несколько простых элементов: во-первых, обычное заземление. Во-вторых, защитный редуктор, который нужен для компенсации повышенного давления в водопроводной сети. В-третьих, предохранительный клапан, защищающий водонагреватель от слишком высокого давления внутри. Он при необходимости просто сливает воду. В-четвертых, обратный клапан, блокирующий выход воды из бака если ее подача вдруг прекращается – это нужно для того, чтобы не вышли из строя ТЭНы. Три последних перечисленных элемента называются производителем «группой безопасности» и они не обязательно идут в комплекте с основным устройством. Часто их нужно приобретать отдельно. Бывает, что некоторые производители собирают все три компонента в один блок, что позволяет осуществлять более удобный монтаж. Скорость нагрева воды в устройстве напрямую зависит от мощности самого прибора, как и уровень потребления электрической энергии.

Как выбрать накопительный водонагреватель в зависимости от количества членов семьи

Если вы используете воду из накопительного водонагревателя, то учтите следующие важные моменты:

Если вода в баке застаивается, для пищи ее использовать ни в коем случае нельзя. Это особенно опасно, когда температуры воды падала до такого уровня, когда в ней могли зародиться и начать размножение различные болезнетворные бактерии.
Если ваше накопительное водонагревательное устройство установлено за городом, и вы используете обычную воду из скважины, то хотя бы раз в месяц, нужно нагревать воду до максимальной температуры в целях дезинфекции и профилактики.
Очень важно состояние внутренней поверхности бака. При наличии достаточных финансов лучше выбрать модель, имеющую специальное покрытие, например, из стеклофарфора. Оно обеспечит чистоту воды в баке, независимо от времени ее нахождения там.
Если вы на долго уезжаете, и водонагреватель накопительного типа какое-то время не будет эксплуатироваться, воду обязательно надо слить. Тем более это важно, если вы уезжаете на всю зиму. Ведь замерзание воды внутри бака ни к чему хорошему не приведет. Это просто выведет прибор из строя полностью и ремонту он уже подлежать не будет.

Проточный водонагреватель

Электроводонагреватель проточного типа потребляет больше энергии, чем накопительный. Устройство водонагревателя более сложное, однако, он может значительно быстрее нагревать воду, занимает меньше места и удобнее в бытовом плане, если сравнивать его с накопительным.

Вода в них разогревается очень быстро, протекая через трубку. Втекает она холодной, а вытекает уже горячей, нигде не застаивается и может быть пригодна для приготовления пищи. Обычно температура нагрева достигает 57°C. Нагревательным элементом может быть спираль или тэн. Спираль рекомендуют выбирать в районах с очень жесткой водой, поскольку на них накипь практически не образуется. Однако спираль должна быть снабжена защитой от сухого хода, на случай образования воздушных пробок.

Есть два типа проточных водонагревателей:

напорные закрытого типа;
безнапорные открытого типа.

Основное отличие с точки зрения потребителя в том, что напорные нагреватели могут обеспечивать горячей водой одновременно несколько точек. При выборе безнапорного типа вы сможете включать горячую воду в определенный момент времени только в одном месте.

Водонагреватели большой мощности (от 10-12 кВт) требуют подключения к трехфазной сети. Если у вас старая проводка, то подключать к ней мощные приборы опасно. Вначале необходимо заменить электрокоммуникации, обеспечить надежную подачу электричества, а затем уже заниматься установкой электрического водонагревателя.

Мощность прибора, кВт	Для каких целей используется горячая вода
4-6	моем посуду, руки, другой незначительный расход
6-8	принимаем душ
10-14	душ + посуда + другие мелкие расходы
15-20	принимаем ванну, полностью обеспечиваем горячей водой частный дом

Управление водонагревателем может быть гидравлическим или электронным. При гидравлическом управлении температура меняется за счет изменения расхода воды, мощность изменяется вручную. Электронные системы снабжены терморегулятором. Он определяет температуру входящего потока и напор воды. В зависимости от этого устанавливается мощность нагрева.

Основное преимущество проточных нагревателей в том, что они могут дать вам горячей воды, сколько душе угодно (пока вода есть в водопроводе, конечно). К тому же они занимают значительно меньше места, чем накопительный бак. Что касается потребления электроэнергии, то с приборами проточного типа надо быть более экономным и не забывать, что каждая минута без пользы открытого крана обойдется в копеечку.

Вам будет интересно: как почистить водонагреватель от накипи

Видео: выбираем бойлер накопительного типа

Солнечные нагревательные бойлеры

Несмотря на общую суровость российского климата – солнечные водонагреватели в последнее время стабильно повышают количество продаж. Связано это прежде всего с тем, что такое устройство практически не имеет эксплуатационных расходов. Однажды потратившись на систему солнечного нагрева вы можете забыть о расходах на несколько десятков лет. Современные устройства позволяют качественно аккумулировать тепло, нагревая воду и удерживать ее в нагретом состоянии в течении довольно продолжительного времени. Однако к выбору такого устройства необходимо подойти очень тщательно, потому что не всякий гелионагреватель будет хорошо работать даже в солнечную погону в суровом зимнем российском климате.

Как правило, для комплектации частного дома рекомендуется установка солнечного коллектора с аккумулирующим баком емкостью в 300 литров. Горячую воду в такой бак будут поставлять два коллектора. Использовать ее можно не только на бытовые цели, но и, например на подогрев воды в бассейне.

Принцип работы такого устройства довольно прост: трубопроводы с протекающей водой помещаются в специальные прозрачные емкости, заполненные либо веществом, адсорбирующим тепло, либо просто вакуумом.

Как правильно подключить бойлер на даче?

Подключение бойлера на даче может быть опасным, поэтому рекомендуется обратиться к специалисту. Однако, я могу поделиться некоторыми общими рекомендациями.

Проверьте, что у вас есть правильное электрическое оборудование для подключения бойлера. Обычно это должно быть силовое реле или автоматический выключатель с защитой от тока утечки (RCD). Это оборудование обеспечивает безопасность при использовании бойлера.
Подключите бойлер к электрической сети. В большинстве случаев бойлеры подключаются к сети 220 В. Убедитесь, что соединения электрической проводки были проведены правильно, и заземление было установлено.
Подключите трубы. Бойлер должен быть подключен к системе водоснабжения на даче. Убедитесь, что трубы правильно установлены и зафиксированы, чтобы избежать утечек.
Настройте бойлер. В зависимости от модели бойлера, вам может потребоваться установить температуру нагрева воды или другие параметры.
Проверьте работу. После того как бойлер был установлен и настроен, включите его и проверьте его работу. Убедитесь, что вода нагревается до нужной температуры и что нет никаких утечек.

Однако, я еще раз напоминаю, что правильное подключение бойлера на даче требует профессиональных знаний и навыков, поэтому, если вы не уверены в своих способностях, лучше обратиться к электрику или сантехнику для помощи.
