В статье рассказывается о том, как самостоятельно рассчитать размеры ленточного фундамента для дома или другого здания. Описаны основные этапы проектирования, а также подробно объяснены особенности выбора материалов и расчета нагрузок. Узнайте все необходимое о ленточном фундаменте и его размерах в этой статье.
- Расчет площади подошвы фундамента
- Расчет глубины заложения фундамента
- Какой ширины должен быть ленточный фундамент

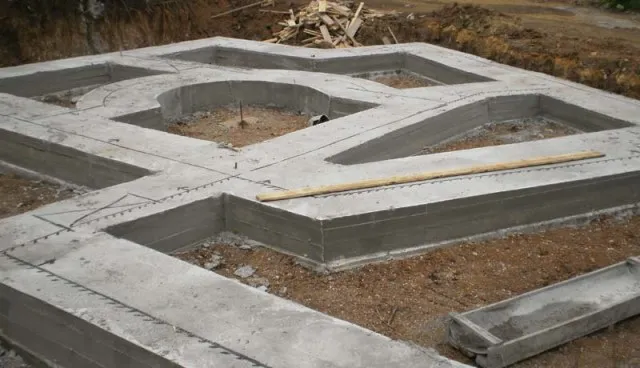

Ленточный фундамент является, пожалуй, самым распространенным из всех видов, применяемым при строительстве частных домов.
Расчет ленточного фундамента заключается в определении минимального значения площади подошвы фундамента, а также глубины заложения подошвы и выбора сечения фундамента.
Чтобы исключить сезонное влияние грунтовых вод, ленточный фундамент под дом должен устраиваться ниже уровня сезонного промерзания грунта. В некоторых случаях допустимо устройство мелкозаглубленного ленточного фундамента. Если стены дома планируется выстроить из кирпича или легкобетонных блоков, то такой тип фундамента часто неприменим.
Ниже будет рассмотрен расчет фундамента, заглубленного ниже уровня промерзания грунта.
Заглублять фундамент необходимо по причине того, что при замерзании влаги, находящейся в порах грунта под фундаментом, происходит ее объемное расширение. Вода, замерзая и не находя выхода наружу, увеличивает некоторые грунты в объеме. Это явление называется пучением грунта. Из-за различной структуры грунта пучение провоцирует неравномерный подъем фундамента, поэтому может привести к его разрушению.
Расчет площади подошвы фундамента
Площадь подошвы фундамента рассчитывается в зависимости от свойств грунта и характеристик здания.
Проще можно объяснить это на примере понятных всем утверждений:
- чем тяжелее здание, тем шире должен быть ленточный фундамент;
- прочный грунт выдержит более тяжелое здание;
- чем хуже грунт, тем шире должен быть фундамент.
Из приведенных утверждений видно, что не бывает таких тяжелых зданий, которые бы не выдержал самый плохой грунт. Нужно только, чтобы ленточный фундамент под дом был достаточно широким.
Вот эта ширина фундамента и характеризуется величиной – площадью подошвы.
Как же рассчитать требуемую величину площади подошвы фундамента?
Существует множество норм и правил, регламентирующих действия при расчете фундамента. При строительстве частного дома, для упрощения все их можно свести в одну формулу:
S > Kn * F / Kc * R, где
Kn — коэффициент надежности, который как правило, равен 1,2. То есть при расчете закладывается запас надежности, равный 20% (это на тот случай, если исследуемый грунт не однороден, имеет разные характеристики, если вдруг оказалось, что не вся нагрузка на фундамент учтена, да мало ли что еще…)
F — суммарная расчетная нагрузка на грунт. Она равна суммарному весу всех конструкций дома (стен, перекрытий, кровли, самого фундамента, заполнений оконных и дверных проемов), а также весу нагрузки от снега, который будет лежать на крыше зимой и, конечно же, полезной нагрузки – жильцов, мебели, продуктов питания, вещей. Как рассчитать эту величину, будет рассказано в одной из последующих статей.
Kc – коэффициент условий работы фундамента. Он принимает значение от 1 — для пластичной глины и зданий с жесткими конструкциями стен (кирпичных, газобетонных) до 1,4 – для крупного песка и стен из нежестких материалов (деревянный сруб, каркасная стена);
R – расчетное сопротивление грунта. Это и есть его несущая способность, проще говоря. Определить ее можно по таблице.
Кэффициент пористости пылевато-глинистых грунтов. Он определяется в лабораторных условиях, но можно определить его на месте своими руками. Для этого существует несложная методика.
Расчет глубины заложения фундамента
Отметка, на которой должна находится подошва фундамента, должна быть, как минимум на 10 см ниже уровня промерзания грунта, определяемого по таблице.

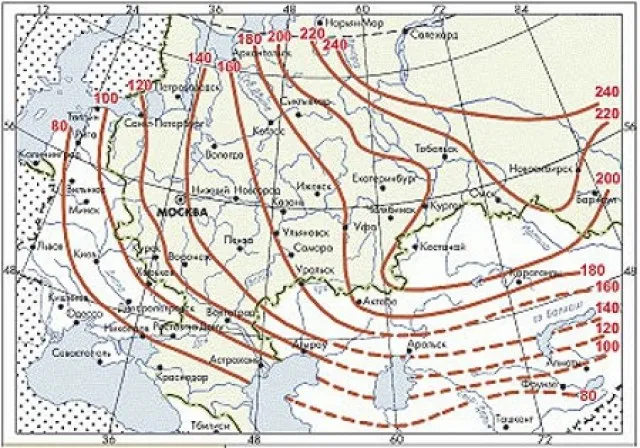

Карта уровня промерзания грунта Европейской части России
В зависимости от этой величины определяется высота фундамента. При этом следует учесть, что уровень горизонтальной гидроизоляции между фундаментом и материалом стен следует располагать на высоте 25-30 см относительно уровня спланированного грунта.
Какой ширины должен быть ленточный фундамент
Ширину фундаментной ленты допускается уменьшать до толщины стен. В отдельных случаях допускается свес материала стен на 8-12 см. То есть, по высоте сечения ширина ленты может уменьшаться от значения, принятого для ширины подошвы. С целью упрощения опалубочных и бетонных работ, изменение размера следует осуществлять ступенчато, как на рисунке справа.
Пример расчета
Как рассчитать ленточный фундамент под дом из газобетона?
Расчет ленточного фундамента под дом из газобетона может быть выполнен следующим образом:
-
Определение необходимой глубины заложения фундамента. Это зависит от местных климатических условий, грунтовых и гидрологических условий, а также от конструктивных особенностей дома. Обычно глубина заложения ленточного фундамента составляет от 60 до 120 см.
-
Определение ширины ленты фундамента. Ширина ленты фундамента должна быть достаточной для того, чтобы обеспечить необходимую несущую способность и устойчивость дома. Обычно ширина ленты фундамента составляет от 30 до 50 см.
-
Определение длины ленты фундамента. Длина ленты фундамента зависит от планируемых размеров дома и его конструктивных особенностей. Обычно длина ленты фундамента равна периметру дома плюс дополнительные 10-20%.
-
Определение объема бетона и арматуры. Для расчета объема бетона и арматуры необходимо знать глубину, ширину и длину ленты фундамента. Расход бетона и арматуры зависит от грунтовых и гидрологических условий, а также от конструктивных особенностей дома.
-
Подготовка основания для фундамента. Для установки ленточного фундамента необходимо обеспечить ровную и устойчивую подготовленную поверхность. Подготовка основания может включать в себя очистку, разравнивание, уплотнение и геотекстильное устройство.
-
Установка опалубки. Для того чтобы получить форму ленточного фундамента, необходимо установить опалубку из деревянных брусков или металлических профилей. Опалубка должна быть установлена на расстоянии от грунта, чтобы установить арматуру и заливку бетоном.
-
Установка арматуры. Арматуру необходимо устанавливать в соответствии с проектом. Обычно используют стержни диаметром 10-12 мм. Арматура должна быть установлена таким образом, чтобы обеспечить необходимую ж
Коэффициент несущей способности грунта. Он зависит от типа грунта и его плотности. Для расчета фундамента из газобетона используются общепринятые коэффициенты несущей способности грунта, которые можно найти в специализированных справочниках или узнать у специалистов.
Если вы хотите самостоятельно рассчитать ленточный фундамент для дома из газобетона, вам нужно выполнить следующие шаги:
-
Определить нагрузки, которые будет нести фундамент. Это вес дома и все, что в нем находится, а также вес снега, который может лечь на крышу, и другие возможные нагрузки.
-
Рассчитать необходимое количество арматуры и ее диаметр. Расчет производится в зависимости от нагрузок, которые будет нести фундамент.
-
Определить ширину и высоту ленты. Ширина должна быть достаточной для того, чтобы обеспечить стабильность и надежность фундамента, а высота — для того, чтобы предотвратить деформации стен.
-
Рассчитать количество бетона, необходимое для заливки ленты.
Для точного расчета лучше обратиться к специалистам.
