В данной статье мы рассмотрим все аспекты выбора, изготовления и монтажа винтовых свай для фундамента. Узнаете, какие материалы лучше использовать, как правильно рассчитать и установить сваи для фундамента. Приступайте к строительству своего дома с уверенностью, что фундамент будет надежным и прослужит долгие годы благодаря правильно установленным сваям.
Вес материала стен предъявляет определённые требования к характеристикам устраиваемого фундамента. Он должен быть рассчитан на конкретную эксплуатационную нагрузку. Кроме прочностных характеристик, внимание уделяется стоимости. В этом случае выигрывают винтовые сваи для фундамента. Цена с монтажом такого основания всегда ниже, чем ленточного, заливаемого собственными силами. Предлагаем ознакомиться с винтовыми сваями, характеристиками и особенностями монтажа.
Читайте в статье
- 1 Что это– сваи для устройства фундамента
- 2 Когда актуально строительство свайного фундамента
- 3 Свайно-винтовой фундамент – плюсы и минусы
- 4 Какие характеристики важно учесть, чтобы купить винтовые сваи для фундамента оптимального типа
- 5 Проектирование и расчёт
- 6 Изготовление винтовых свай под фундамент своими руками
- 7 Ориентировочная цена на винтовые сваи для фундамента: цена с монтажом «под ключ»
- 8 Стоимость фундамента на винтовых сваях при самостоятельной установке

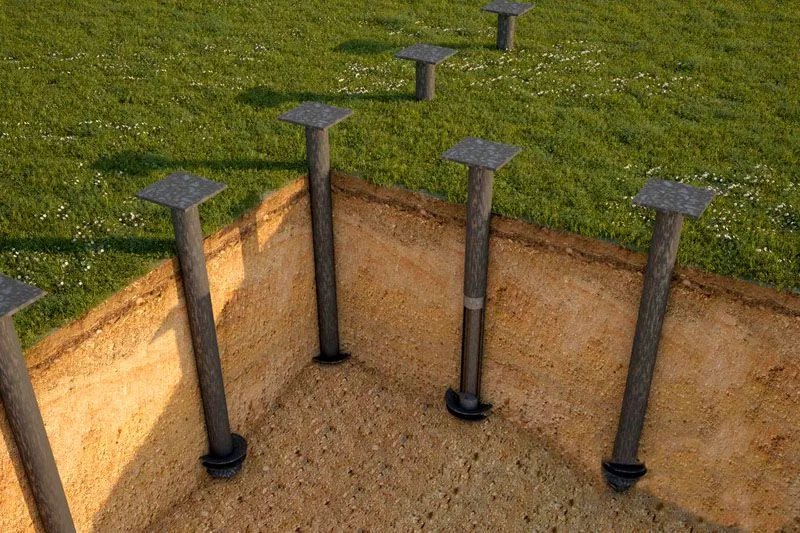

Что это– сваи для устройства фундамента

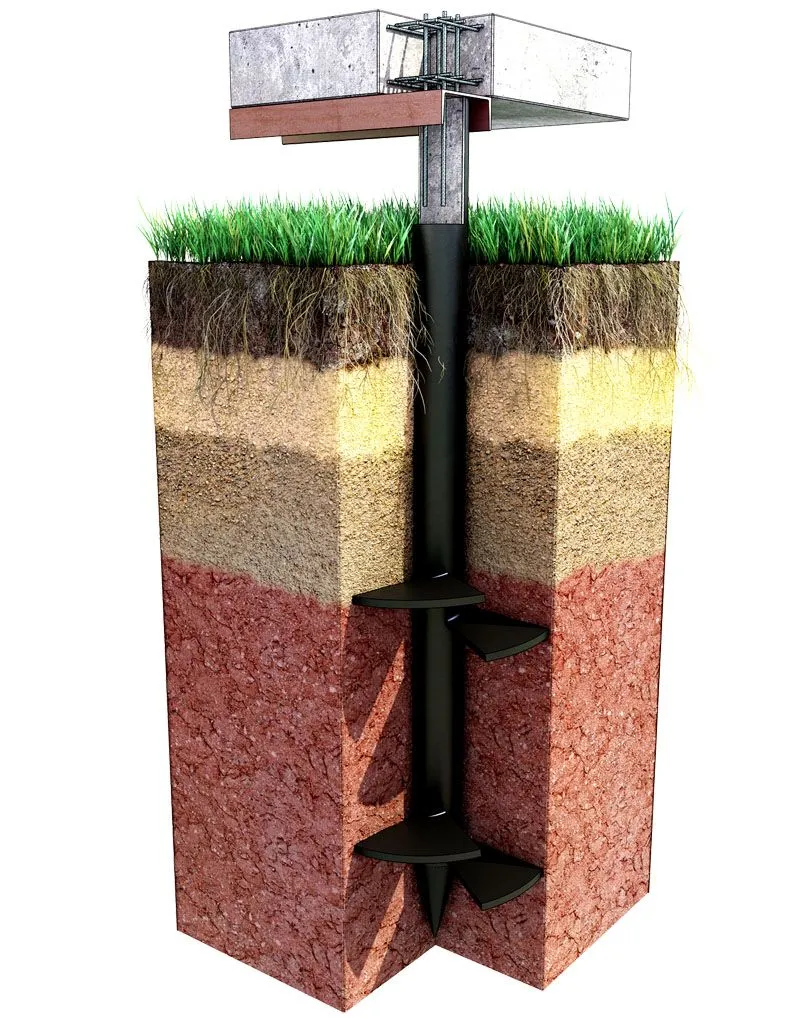

Рассмотрим более подробно, что это. Сваи – металлические трубы с приваренной лопастью к нижнему заострённому концу. В процессе монтажа они вкручиваются в грунт с незначительным уплотнением последнего. В результате несущая способность грунта не снижается.
Для защиты поверхности от коррозионных процессов поверхность винтовых свай покрывается специальным составом. Для их изготовления используется высокопрочная сталь особого назначения. Производители предлагают сваи нескольких видов:
- с винтовой лопастью. Используется при строительстве дома на грунте с плохой несущей способностью;

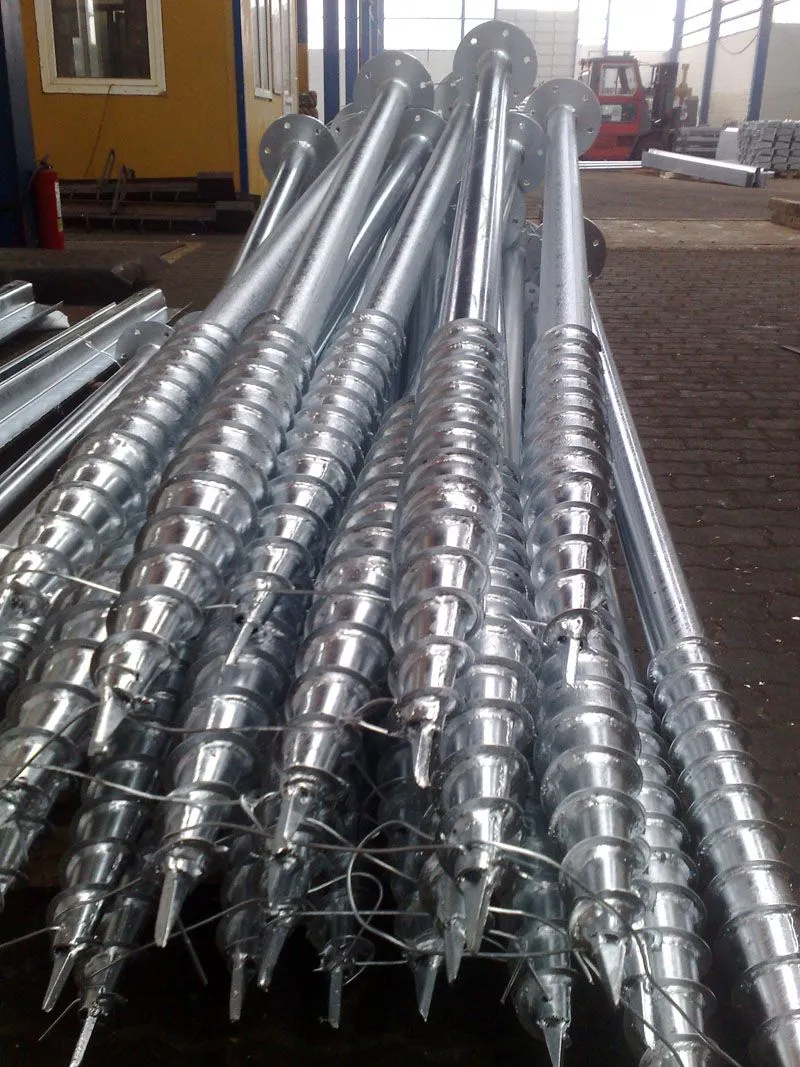

- имеющие имитацию резьбы на большей части длины. Актуальны для регионов с вечной мерзлотой;
- с разным поперечным размером трубы. Для зданий с большой эксплуатационной нагрузкой выбираются изделия большего диаметра, имеющие более высокую цену;
- с различным диаметром лопастей. Для возведения дома на менее прочном грунте с повышенным содержанием воды выбираются опоры с большими лопастями, по сравнению с плотным и сухим грунтом.
Михаил Старостин
Руководитель бригады ремонтно-строительной компании "Дом Премиум"
Задать вопрос
"Винтовые опоры диаметром более 108 мм закручиваются с использованием специальной техники.
"

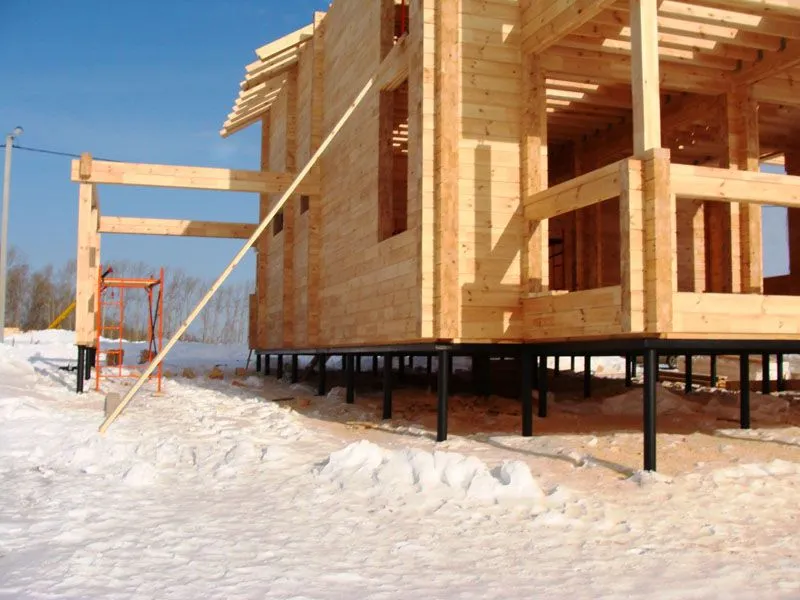

Когда актуально строительство свайного фундамента
Винтовые сваи впервые были опробованы в середине XIX века. Сегодня к строительству свайного фундамента прибегают при возведении:
- жилых домов, в том числе многоквартирных;
- хозяйственных построек;
- объектов промышленного назначения;
- набережных пирсов.
Внимание! Винтовые сваи используют при усилении основания уже эксплуатируемого здания.
Свайные опоры выбирают при строительстве дома на участке:
- с обустроенным ландшафтом;
- со значительным уклоном либо рвами;
- на которых использование забивных свай по каким-то причинам запрещено, например, вблизи метро;
- с повышенным уровнем влажности;
- с глубоким промерзанием грунта.
Свайно-винтовой фундамент – плюсы и минусы
Срок службы и удобство эксплуатации строения во многом зависит от основания. Рассматривая плюсы и минусы дома на сваях, стоит отметить возможность:
- Возведения на любом грунте в любой климатической зоне. Допустимо строительство в регионе с вечной мерзлотой и на болотистой местности.
- Строительства на участке с любым рельефом.
- Выполнения строительных работ в любое время года. Погодные условия неспособны оказать негативного влияния на характеристики формируемого фундамента.
- Установки винтовых опор на участке с любым уровнем грунтовых вод.
- Выполнения монтажных работ в сжатые сроки. При наличии специальной техники и хорошей проходимости грунта винтовые сваи для дома среднего размера могут быть подготовлены за один день.
- Снижения затрат на устройство фундамента. Цена фундамента из винтовых опорбудет на треть ниже оснований другого типа, например, ленточного.

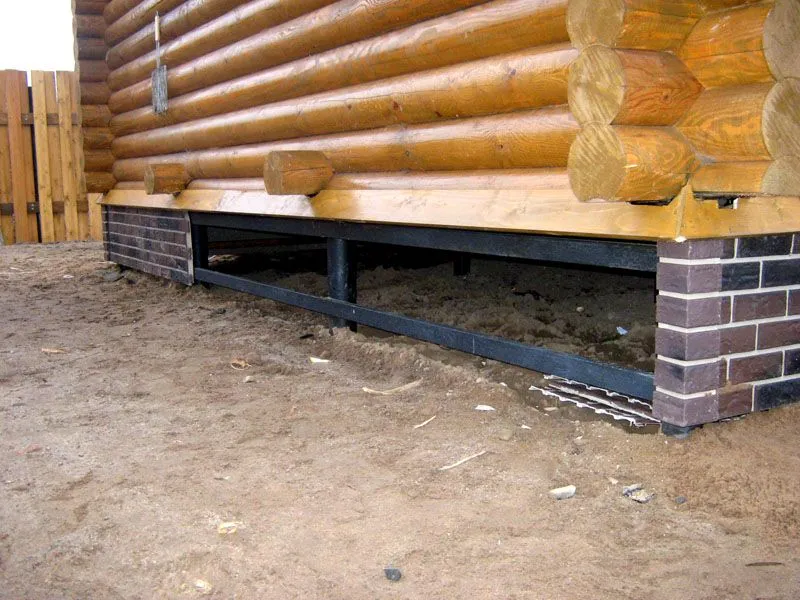

- Устройства тёплого подполья при грамотно выполненном утеплении фундамента. Иногда проектируется технический этаж.
- Монтажа инженерных коммуникаций одновременно с устройством фундамента.

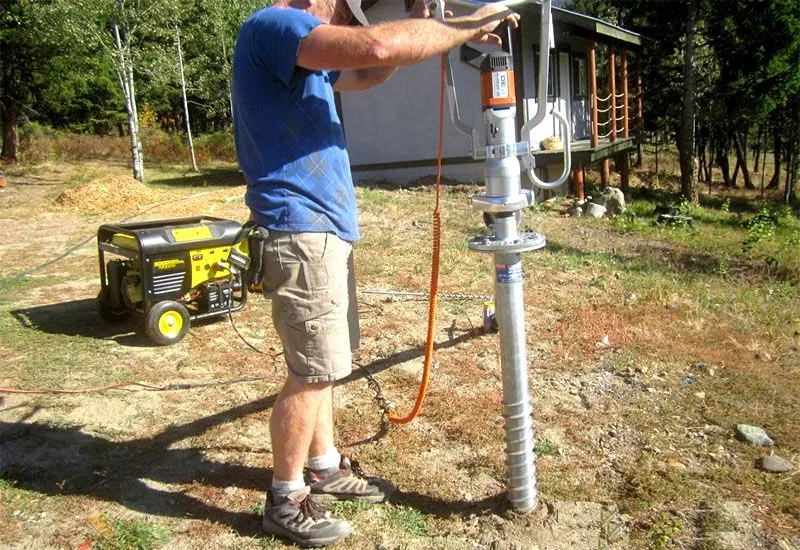

- Выполнения монтажа своими руками, если цена работ окажется высокой для семейного бюджета.
К достоинствам винтовых свай также стоит отнести:
- устойчивость к морозному пучению;
- установку без предварительной подготовки котлована, поэтому на строительной площадке не будет завалов выбранного грунта, что особенно актуально для небольших по площади участков. Также отпадает необходимость в дополнительных затратах на вывоз лишнего грунта;
- сухие полы и стены дома, так как такой фундамент не имеет капилляров, через которые влага из грунта могла бы попасть внутрь строения;
- длительный срок службы при соблюдении технологии монтажа и использовании качественных материалов.
К недостаткам фундамента на винтовых сваях стоит отнести:
- Сложность устройства на участках со скальными породами и грунтом, содержащим большое количество камней.
- Вероятность снижения несущей способности фундамента при увеличении нагрузки на винтовую сваю. Это может стать причиной разрушения стен.
- Повышенные требования к системе водоотведения, что может стать причиной повышения цены на устройство фундамента.
- Разрушение материала под действием коррозионных процессов, если дом возводится на участке с повышенной химической агрессивностью грунта.
Внимание! Винтовые сваи не рекомендуется использовать при строительстве дома вблизи вышки сотовой связи, электрифицированной железной дороги, разрабатываемой шахты и карьера, крупной подстанции или высоковольтной линии электропередач.

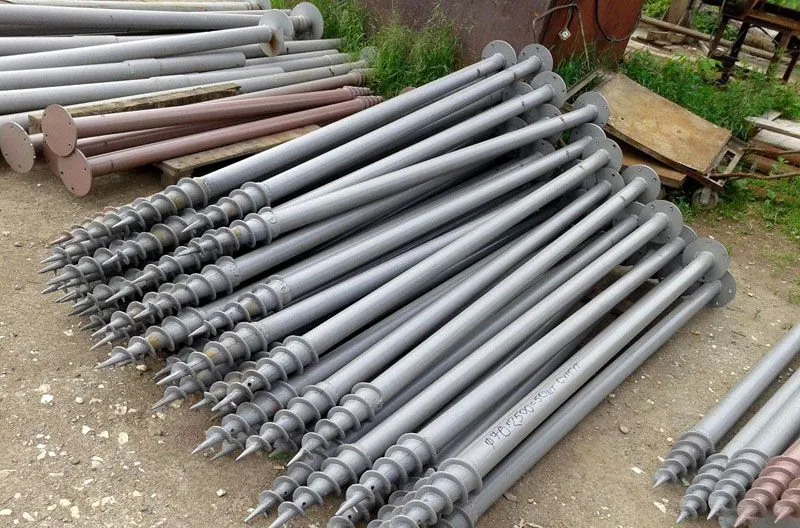

Какие характеристики важно учесть, чтобы купить винтовые сваи для фундамента оптимального типа
Прежде чем купитьвинтовые сваи для фундамента, стоит определиться с требуемыми характеристиками приобретаемых изделий. Они должны отвечать ряду требований, чтобы возведённое строение смогло выдержать эксплуатационную нагрузку. Предлагаем познакомиться с характеристиками, которые следует обязательно учитывать при покупке.
Размеры
Линейные размеры опор определяют их несущую способность. При выборе диаметра следует учитывать назначение приобретаемых изделий:
- для лёгких заборов – 57 мм;
- для заборов из профлиста либо дерева, основания под лёгкую бытовую постройку – 76 мм. Такие винтовые сваи имеют максимальную несущую способность в 3 тонны, что делает возможным их использование при возведении туалетов, беседок, хозблоков;
- для одноэтажных каркасных строений, пристроек, высоких тяжёлых заборов – 89 мм. Несущая способность опор − в пределах 5 тонн;
- для двухэтажных каркасных строений, деревянных домов – 108 мм. Максимальная несущая способность свай − 7 тонн.
На выбор длины опор оказывает влияние характеристики грунта в зоне строительства: его тип, глубина вспучивания и промерзания и рельефность участка.
Михаил Старостин
Руководитель бригады ремонтно-строительной компании "Дом Премиум"
Задать вопрос
"Если перепад высот на участке в различных точках фундамента превышает 0,5 м, стоит выбрать опоры, длина которых на 0,5 м больше требуемой.
"
Количество лопастей
Винтовые сваи могут быть:
- Однолопастными. Используются при монтаже фундамента на винтовых сваях на участке с грунтом, имеющим высокую несущую способность. Их основным недостатком является чувствительность к критическим нагрузкам. Повреждение изделия приводит к потере прочностных характеристик опоры.
- Многолопастными. Подходят при возведении домов на участках с различным типом грунта. Отличаются высокой несущей способностью. Способны выдержать большую эксплуатационную нагрузку различной направленности.
Внимание! Отдав предпочтение многолопастному изделию, можно выбирать винтовую сваю меньшего диаметра.

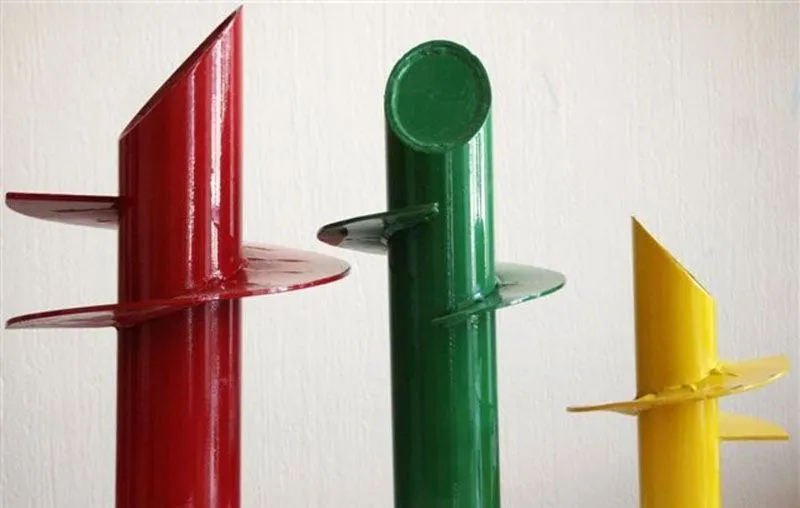

Виды наконечников
Производители предлагают винтовые сваи со сварным и литым наконечником. Более надёжными являются опоры с литыми наконечниками. Проходя через грунт, они практически не деформируются, по сравнению со сварными аналогами. Их можно использовать при устройстве фундамента на плотном грунте с твёрдыми природными либо техногенными включениями, не опасаясь деформации или разрушения наконечника.
Сварные наконечники уступают по эксплуатационным характеристикам литым. Их предпочтительно использовать на слабой почве. Прочностные характеристики подобных изделий напрямую зависят от состава и толщины стали, а также качества сварного шва. Их цена всегда меньше, чем у свай с литым наконечником аналогичного размера.
Толщина и марка металла
Для изготовления винтовых свай используются трубы с различной толщиной стенки. Могут быть:
- тонкостенными с толщиной до 3,5 мм;
- толстостенными − минимум 6 мм;
- со средней толщиной − 3,5−6 м.
На выбор влияет состав грунта и эксплуатационная нагрузка. Окончательное решение принимается на этапе проектирования дома. Коррозионная активность грунта влияет на толщину стали, используемой для изготовления лопастей сваи. Если они тоньше 5 мм, на таком фундаменте может быть возведена только лёгкая постройка. Для более массивных строений следует выбирать металл толще 6 мм.
Характеристики грунта влияют на состав стали, используемой для изготовления опор. Если у грунта слабая химическая агрессивность, можно выбрать сваи из стали Ст3. При средней агрессивности стоит предпочесть Ст20. При сильной агрессивности следует отдать предпочтение легированной стали 30ХМА и 09Г2С.
Тип антикоррозионного покрытия
Учитывая условия эксплуатации свайных опор, на их поверхности обязательно должно находиться сплошное защитное покрытие, нанесённое на всю поверхность изделия в заводских условиях.
Внимание! В процессе монтажа следует сохранить целостность покрытия.
Способ защиты поверхности винтовой сваи выбирается индивидуально. Наибольшее распространение получили покрытияиз полиуретана и эпоксидной смолы, а также получаемые путём горячего или холодного цинкования. Каждый вид имеет свои отличительные особенности и эксплуатационные характеристики.
Наибольшее преимущество имеют покрытия, сформированные методом холодного цинкования, полиуретановые и эпоксидные. Допустимо использование грунтовки и эмали, которая может наноситься прямо на ржавчину без предварительной подготовки основания. Полимерное покрытие и сформированное путём горячего состава отличаются низкими прочностными характеристиками.
На винтовые сваи без защитного покрытия отпускная цена всегда ниже. Для увеличения срока службы монтируемой конструкцииего следует нанести самостоятельно, выбрав подходящий состав для верхней и нижней части.
Проектирование и расчёт
Характеристики фундамента определяются на этапе проектирования дома. Грамотно выполненный расчёт позволяет предотвратить негативные последствия в процессе эксплуатации дома. Обязательно даётся оценка несущей способности основания, определяется нагрузка на фундамент в зависимости от особенностей возводимого строения, а также рассчитывается необходимое количество свай.
Оценка несущей способности
Несущая способность винтовых свай оценивается для конкретного участка. Расчёт зависит от типоразмера используемых пор, вида грунта и способа определения качества грунта. Дать оценку несущей способности можно с помощью онлайн-калькулятора, последовательно выбрав запрашиваемые исходные данные.
Калькулятор расчета несущей способности винтовых свай
Оценка нагрузок на фундамент
Эксплуатационная нагрузка, испытываемая фундаментом в процессе эксплуатации, зависит от материала и площади стен, типа перекрытия и кровли, угла уклона скатов кровли, а также региона, в котором производится строительство. Онлайн-калькулятор позволяет получить необходимые данные после ввода перечисленных данных. Дополнительно можно учесть вес ростверка.
Калькулятор расчета нагрузки на свайный или столбчатый фундамент
Определение необходимого количества свай
Зная несущую способность одной сваи и общую нагрузку, можно определить необходимое количество свай. Для этого общая нагрузка делится на несущую способность одной опоры, а полученное значение округляется до целого в большую сторону.
Внимание! Полученное значение не является окончательным. Следует учесть ряд нормативов, определяющих порядок расстановки свайных опор.
Статья по теме:
Свайный фундамент: расчет. Если имеются сложности с надежной опорой на земельном участке, выбирают свайную конструкцию фундамента. С помощью материалов данной статьи любой человек сможет подготовить проект самостоятельно без ошибок.
Изготовление винтовых свай под фундамент своими руками
Не каждый может себе позволить купить винтовые сваи для фундамента. Цены на качественные изделия заводского производства с хорошим защитным покрытием способны значительно повысить стоимость строительства. Самостоятельно изготовить винтовые сваи под фундамент можно следующим образом:
| Фото | Описание работ |
 |
Выполняем разметку на металле, предусматривая на лопастях линию разреза. |
 |
Наконечник формируем с помощью шаблона. Длину окружности трубы делим на количество секторов, например, 4. |
 |

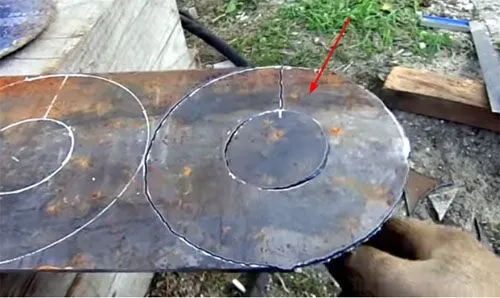

Из листового проката толщиной минимум 5 мм изготавливаем лопасть будущей сваи. Стоит воспользоваться плазморезом. Внутреннее отверстие должно соответствовать диаметру используемой трубы. Предусматривается припуск на изгиб. |
 |
Отрезанную деталь выбиваем из заготовки. |
 |

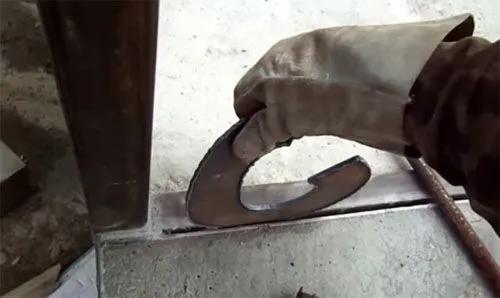

Начинаем загибать лопасти. Устанавливаем заготовку разрезом вверх и надёжно фиксируем. |
 |

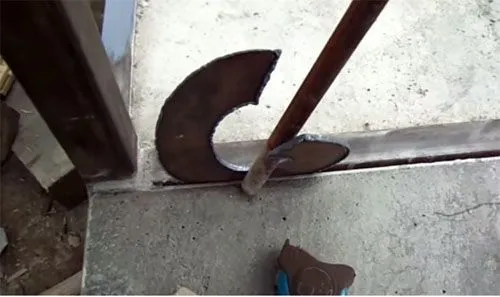

Используя лом либо другое приспособление, начинам разгибать лопасти. |
 |
Вынимаем и переворачиваем на 180° заготовку, чтобы выполнить загиб в другую сторону. |
 |
Используя лом, делаем загиб в другую сторону. С нижней стороны, которая будет закручиваться в землю, загиб должен быть меньше. |
 |
Контролируем шаг с помощью рулетки. |
 |
Аналогично изготавливаем другие лопасти. |
 |

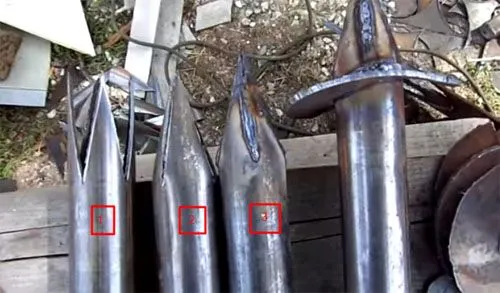

Выполняя шаги 1−3, формируем наконечник винтовой сваи. |
 |

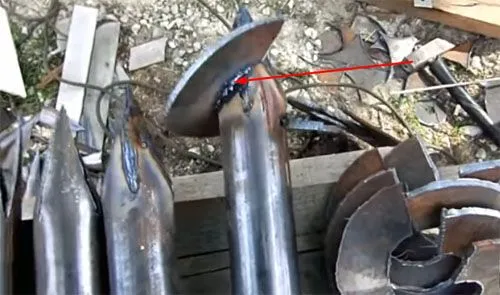

Привариваем лопасти к трубе. Шов должен быть сплошным, чтобы выдержать нагрузку в процессе монтажа и последующей эксплуатации. Покрываем всё изделие защитным составом. |
Статья по теме:
Фундамент на винтовых сваях своими руками. Эта технология применяется для ускорения строительства не слишком тяжелых зданий, иных архитектурных конструкций. В статье вы найдете пошаговую инструкцию возведения конструкции и полезные советы специалистов.
Видео по изготовлению винтовых свай своими руками
Не каждый, просмотрев фото, способен изготовить винтовые сваи для фундамента своими руками. Видео позволяет разобраться в тонкостях процесса изготовления. Повторяя за автором действия, можно создать качественные опоры с минимальными финансовыми затратами. Предлагаем посмотреть следующие видео по изготовлению винтовых свай своими руками.

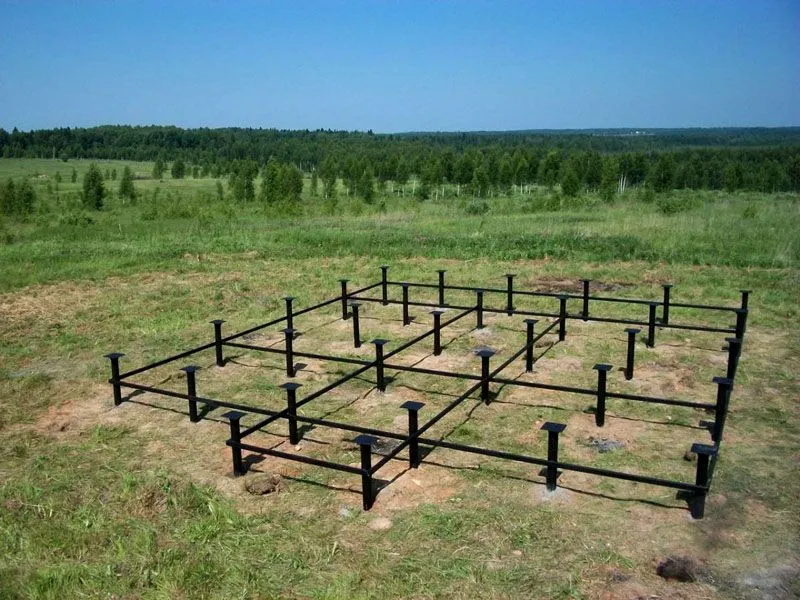

Ориентировочная цена на винтовые сваи для фундамента: цена с монтажом «под ключ»
Цена фундамента на винтовых сваях «под ключ»определяется рядом факторов: от характеристик и площади строения до места выполнения работ. Каждая компания устанавливает свои расценки. Однако всегда цена фундамента на винтовых сваях 3×4 м будет меньше, чем основания размером 9×10 м. Монтаж одной сваи обойдётся в среднем 600−2000 рублей в зависимости от её размеров. Цены на фундамент «под ключ» приведены в таблице:
| Размер, м | Средняя цена, руб. |
| 3×6 | 18 000 |
| 6×6 | 25 000 |
| 6×9 | 36 000 |
| 10×8 | 56 000 |
| 10×12 | 70 000 |
Стоимость фундамента на винтовых сваях при самостоятельной установке
Высокая стоимость монтажных работ вынуждает многих выполнить монтаж самостоятельно. В этом случае стоимость фундамента на винтовых сваях будет складываться исключительно из затрат на приобретение самих опор либо их изготовление.
| Винтовое изделие | Средняя цена, руб. |
| ВС-57 | 900–2200 |
| ВС-76 | 1 000–2800 |
| ВС-89 | 1 100−2900 |
| ВС-108 | 1 300–3700 |
| ВС-133 | 1600–4600 |
Очевидно, что цены винтовых свай для фундамента с установкой будут выше приведённых в таблице. Если не хочется переплачивать, стоит выполнить монтаж самостоятельно. Делитесь в комментариях, какому варианту вы отдали предпочтение и почему.
Как сделать фундамент на винтовых сваях?
Чтобы сделать фундамент на винтовых сваях, нужно следовать следующим шагам:
-
Определение места установки свай: Нужно выбрать место, где грунт наиболее прочный и неподверженный затоплению.
-
Разработка проекта: Нужно подготовить проект, который будет содержать все необходимые расчеты и рекомендации по выбору количества и расстояния между сваями.
-
Готовность грунта: Перед установкой свай необходимо проверить готовность грунта. Если необходимо, может потребоваться проведение грунтовых работ.
-
Установка свай: Сваи устанавливаются с помощью специальной машины, которая вращает их в грунт до заданной глубины.
-
Установка нижней плиты: После установки свай, нужно установить нижнюю плиту, которая бу

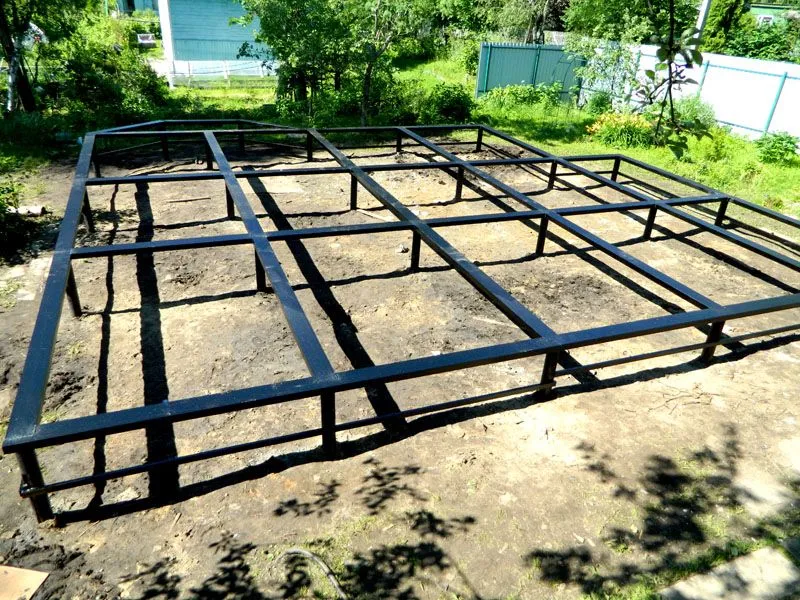

Винтовые сваи являются одним из видов фундамента, используемых для установки дома или другого здания на глубокой и ровной почве. Их строят, используя специальные винты, которые вращаются в землю, пока не достигнут нужной глубины.
Чтобы сделать фундамент на винтовых сваях, необходимо следующее:
-
Определение места: необходимо выбрать место, где будет установлен фундамент, и проверить условия почвы.
-
Подготовка участка: участок должен быть очищен от веток, камней и других препятствий.
-
Установка шаблонов: необходимо установить шаблоны, которые помогут определить расположение винтовых сваей.
-
Установка винтовых сваей: специальный инструмент используется для вращения винтовых сваей в зем
Сооружение фундамента на винтовых сваях включает в себя следующие этапы:
- Определение положения и расположения свай.
- Установка винтовых свай в предварительно выкопанные ямы.
- Затяжка винтовых свай специальным инструментом.
- Установка основания на винтовые сваи и заливка бетонного раствора.
При строительстве фундамента на винтовых сваях важно тщательно планировать его устройство и выполнять все этапы согласно технологии, а также использовать качественные материалы. Это позволит обеспечить надежность и долговечность фундамента.
