Дровокол своими руками: виды приспособлений для колки дров. Как и из чего можно сделать механический или электрический дровокол?
В отдельных домах, дачах, по-прежнему для обогрева помещения в зимнее время применяются печки, действующие на дровах. Деревьев в России хватает, остаётся их достать, привезти, порезать на небольшие отрезки, а затем поколоть и занести в сарай.
Колоть дрова вручную – это трудоёмкое и долгое дело. Для облегчения труда выпускаются заводские установки, но они дорого стоят, потому рационализаторы придумывают агрегаты и устройства, которые удешевят и облегчат эту задачу.
Рассмотрим в статье разновидности самодельных агрегатов для колки дров, особенности и как их смастерить собственноручно.
Выбор дровокола
Каждый хозяин сам принимает решение, приобрести ему готовое изделие в торговой точке или сделать аппарат собственноручно. Для внедрения в жизнь второго варианта понадобятся инструменты и навыки работы с ними.
Советуется рассмотреть каталог составляющих для конусообразных и винтовых дровоколов любого производителя и сделать собственноручно качественный и дееспособный агрегат.
Другие виды техники функционируют по методике – мотор передвигает на чурку ножи, при нажиме на них бревно разламывается.
Для сборки качественного аппарата важно отыскать информацию по тому, как создать дровокол собственными усилиями и какой вид изделия лучше подойдёт.
Аппаратов действующих по этой методике много и они разнятся один от другого по отдельным аспектам:
- По способу укладки бревна. Существуют поперечные и продольные механизмы. Агрегаты продольного типа обладают большей мощью и способны действовать с толстенными брёвнами, а для скривленного бревна лучше подобрать поперечный аппарат;
- Самые большие параметры улаживаемых дров. Отталкиваясь от этого аспекта приспособления изготавливаются для быта и промышленности;
- Типаж привода. Для домашних целей хватит для применения электрического аппарата с мощью 2,5 кВт.
Ко всему берётся во внимание вес приспособления. Такое изделие можно смастерить самому хозяину.
Различия у дровоколов
Агрегаты для колки дров различаются по типу привода:
- Для небольшого количества советуются приборы по типу механики;
- Несложная разновидность, работающая на дизеле или бензине, имеет автономность и большую действенность;
- К стационарным видам причисляются модели, функционирующие на электрике.
По своеобразию конструкции и методике колки, агрегаты бывают:

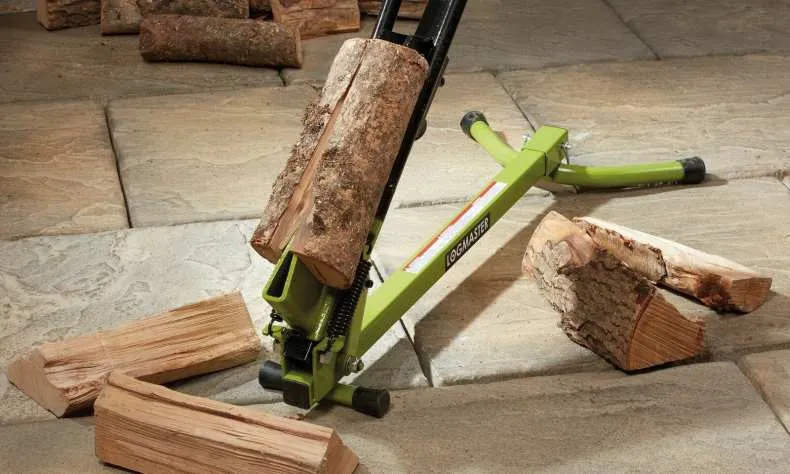

- Реечного типа;
- На электричестве с продольным положением полена;

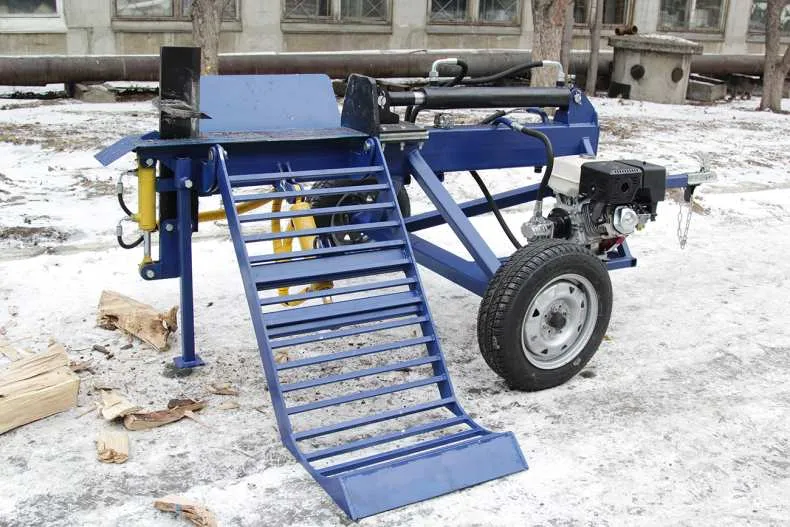

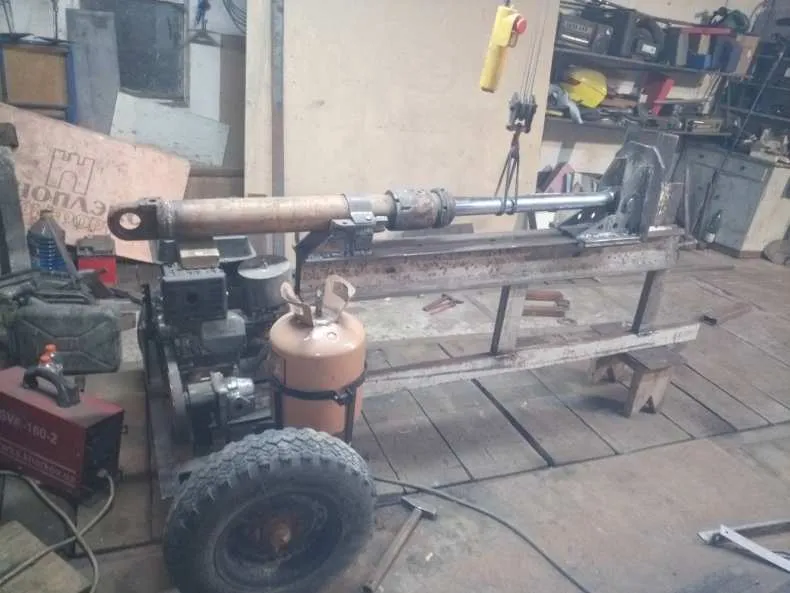

- Гидравлического типа;
- Винтовой с высокой мощностью.
Для использования в бытовых целях можно избрать для сборки винтовые и гидравлические виды агрегата.
Простой вид дровокола
Простецкий дровокол ручного типа, призван не только облегчить труд, но и сделать его более безопасным. Собирается он незамысловато: заваривается округлая железная рама d: 25 см или немного больше.
Снизу устраивается основание из металла, в нём высверливаются дырки для крепежа. Вверху монтируется металлическое кольцо d: 25 см. Между двумя стояками крепится лезвие, выглядывающее наверх и заваривается к основе.
- Способ раскалывания дров в этом случае напоминает расщепление дров топором.
- В кольцо на лезвие ложится чурбан, затем по нему нужно ударить кувалдой.
- Экономии сил при этом не выйдет, но труд становится безопаснее от того, что размахивать приходится кувалдой, а не острым топором.
Колун в виде конуса
В оборудовании работающем на дизеле или электричестве применяется конусообразный колун. Он разламывает ствол за счёт механического сдавливания и с помощью перемещения наконечника на колуне.
Здесь не используются большущие усилия, а расходование горючего небольшое. Агрегат содержит такие элементы:
- Двигатель с мощью 1,5 кВт, числом вращений – 400 и уровнем напряжения 380 Вольт;
- Станина с поверхностью для складирования дров;
- Используется редуктор для слежения за вращениями.
Когда хозяин захочет смастерить этот дровокол, то чертежи и предписания, как это осуществить получится найти в интернете. Компоненты на него обойдутся недорого. Данные аппараты используются для маленькой бани, котельни, отдельных домов.
Самодельный дровокол реечного типа
Реечное изделие получится создать собственными силами. Здесь нужно последовать советам и предписаниям по выполнению работы:
- Делается чертёж конструкции.
- Подготавливаются требуемые материалы.
- Собирается станина. Необходимой деталью считается несущая рама, она изготавливается из швеллера, двутавра и проф трубы.
- Проводится монтаж толкающего механизма. Возможно поставить добавочные детали: тепловое реле и защищающую муфту.
- Нужно подбирать колун из четырёх резцов.
Реечный аппарат оптимально снабдить прибором укладки поперечного строения, создаваемое в виде желобов.

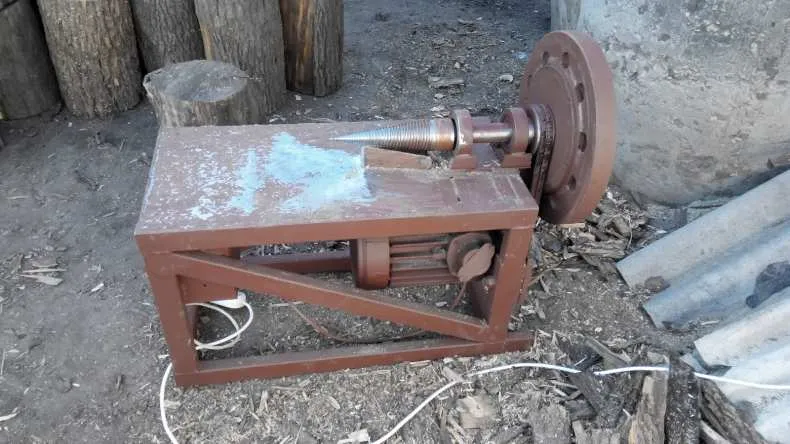

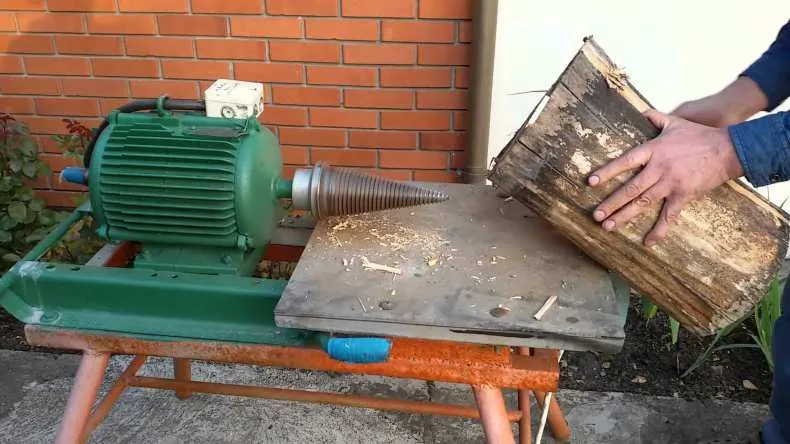

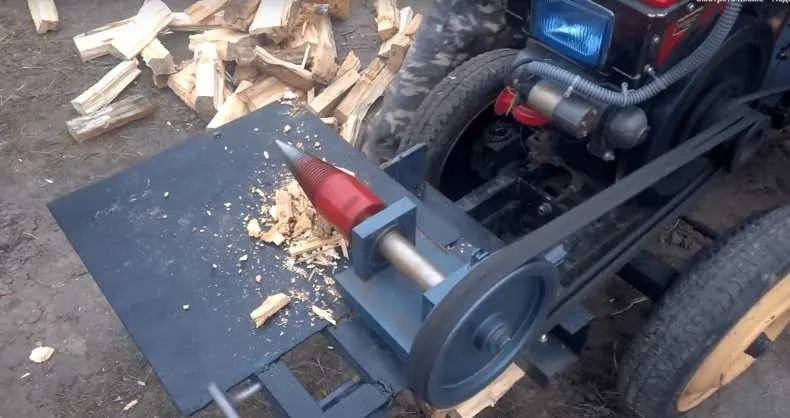

Самодельный винтовой дровокол
Несложно собственными силами смастерить дровокол. Потребуется приобрести винтовой конус. Ещё требуется мощный движок, прочная станина, снижающий редуктор с валом. Первым делом на станину устанавливается двигатель, а также редуктор.
На вал закрепляется конус, а механизм подсоединяется к снижающему редуктору за счёт мотора. Делая сборку нужно учесть следующее:
- Насадку не стоит напрямую устанавливать к мотору;
- Когда нет опыта в электрике, тогда нужно поручить сделать все электрические подсоединения высококлассному мастеру;
- Передачи, осуществляемые ремнём и цепью, защищаются особым кожухом;
- Самая малая скорость верчения колуна составляет 200-300 об/мин.

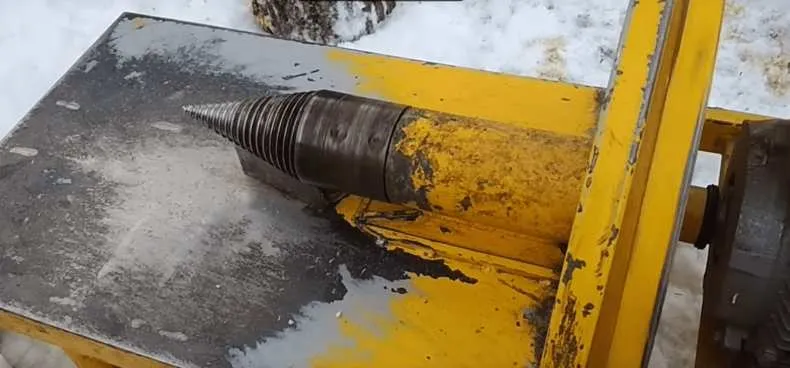

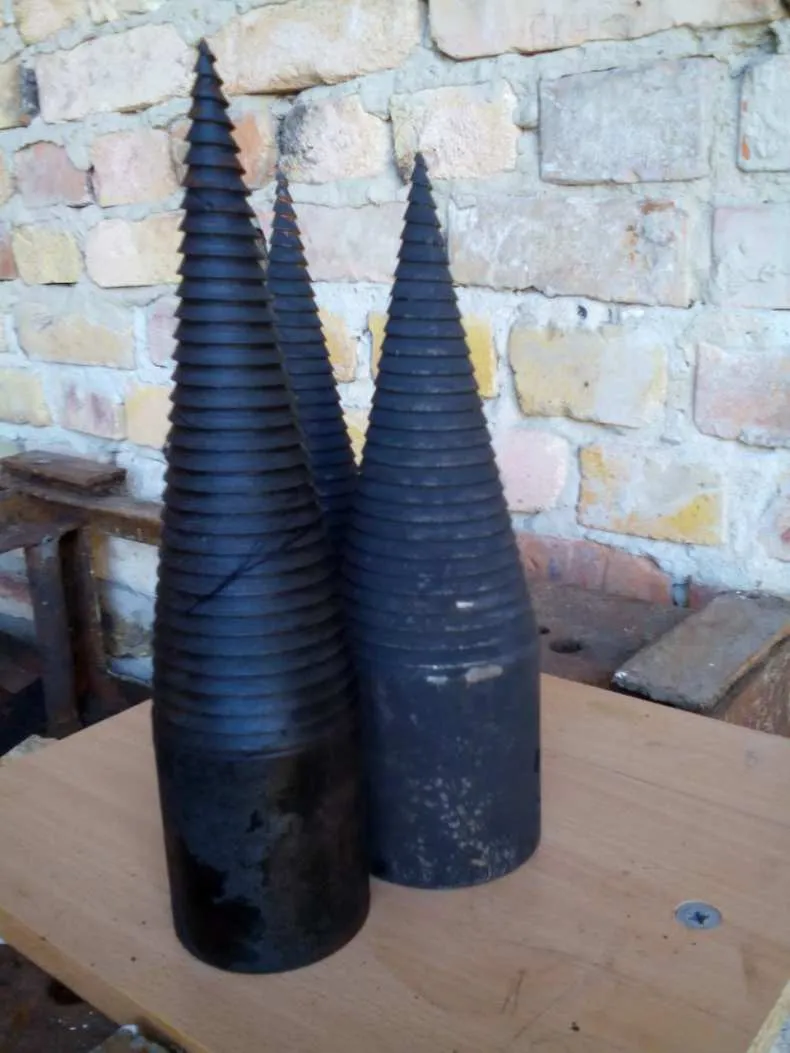

Данный вид дровокола действует за счёт крутящегося, железного конуса, разрывающего брёвна за счёт особой резьбы. Когда собирается винтовой, конусообразный вариант, надо верно избрать конус, отталкиваясь от применяемых брёвен.
Основой для агрегата служит площадка с прикреплённым валом колуна. К столу наваривается киль, не дающий попадать мусору под вертящийся механизм. Устанавливаются силовые подпорки, затем колун ставится в рабочее положение. Потом подключается двигатель.
Дровокол с пружинящим механизмом
Предоставляем другие простые, механические дровоколы, которые гарантируют безопасность пользователю и делают его труд полегче. Можно смастерить пружинный дровокол из выброшенных материалов, создать его может любой, сведущий в технике мужчина. Механизм аппарата имеет подвижные и неподвижные части.
Неподвижная часть
К ней относится основа, производимая из швеллера стального, на него продольно, под угол 90 градусов заваривается не передвигаемая железная опора, такой же швеллер.
- Для наделения конструкции большей прочностью, снизу опору с двух сторон упрочняют уголком в виде распорок.
- Затем к нижней части опоры на линии крепежа уголков заваривается площадка с наваренным к ней куском трубы так, чтобы угол в 90 градусов образовался меж площадкой и основанием.
Подвижная часть
Вверху к основанию на шарнире закрепляется двигающаяся балка из стали. С одного края балки снизу, также наваривается отрезок трубы.
- Куски труб на площадке снизу опоры и снизу балки в верхушечной делянке опоры должны располагаться точно супротив друг друга.
- Меж ними монтируется рессора с автомашины, удерживающаяся в потребном положении кусками труб, находящимися сверху и снизу супротив друг друга.
- С обратного края балки заваривается заостренный железный клин, смотрящий перпендикулярно вниз и поперечно устроенная ручка.
Вверху над клином наваривается утяжелитель, для которого можно применить что попадётся под рукой, например, кусок рельсы.

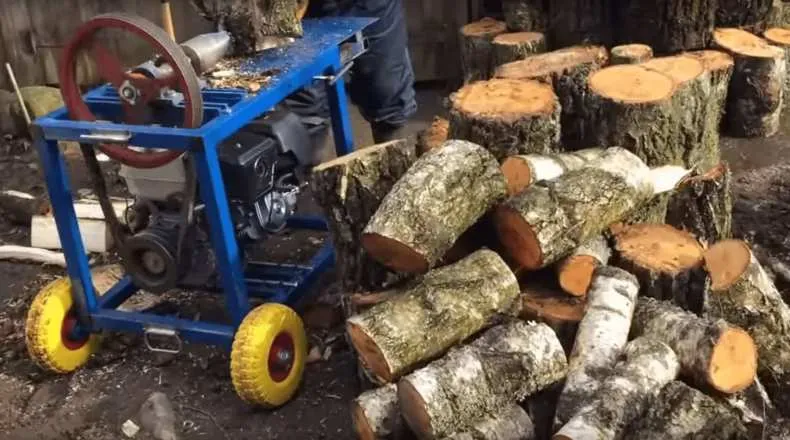

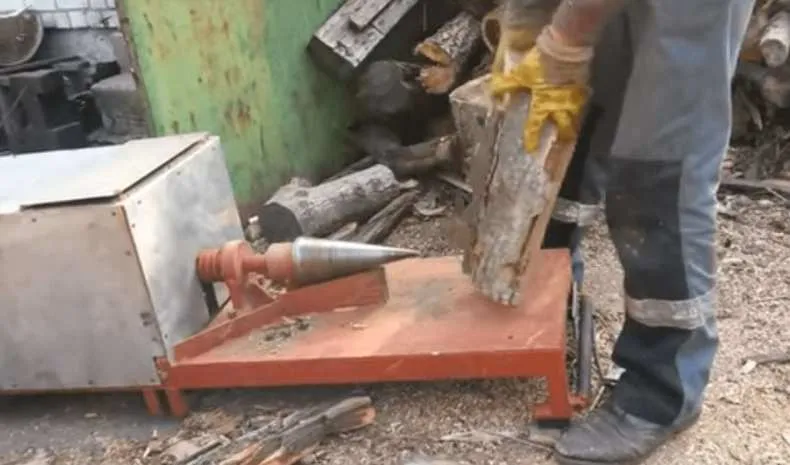

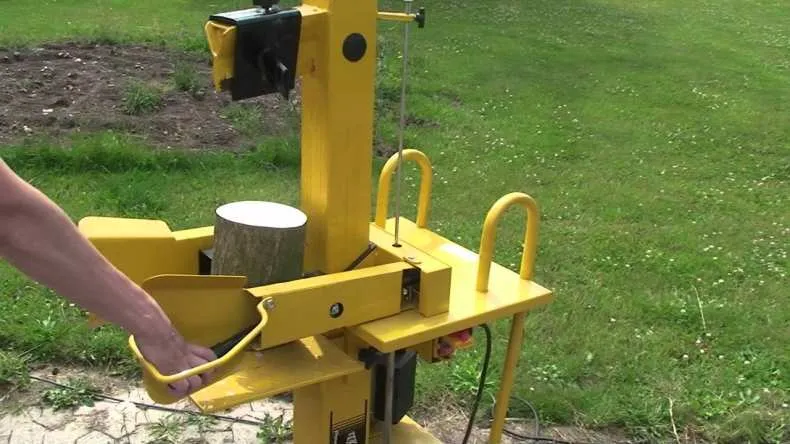

Фото самодельных вариантов дровокола
Как колоть дрова без топора?
Колоть дрова без топора можно с помощью следующих инструментов:
-
Рубанок — можно использовать для снятия коры и создания начальной выемки в древесине. После этого нужно взять другой твердый предмет, например, тяпку или молоток, и начать раскалывать дрова по выемке.
-
Кирка — можно использовать как замену топору. Нужно поставить дровошпиль на поверхность, ударить по нему киркой и продолжить удары до тех пор, пока дрова не расколются.
-
Бензопила — можно использовать для распиливания более крупных поленьев на более мелкие куски. Важно использовать правильный тип цепи для бензопилы, предназначенный для распиливания дров.
-
Дровокол — это специальный инструмент, который разделяет дрова на две части с помощью удара по дрову вверху. Дровокол можно использовать, чтобы разбивать более крупные поленья на более мелкие куски.
Независимо от выбранного метода, не забывайте о безопасности. Наденьте защитные перчатки и очки, чтобы защитить руки и глаза от осколков. Также старайтесь держаться подальше от других людей и животных во время работы.
