Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».
Сегодня я расскажу Вам про электрический щиток в квартире, а именно про его установку.
Началось все с того, что один заказчик попросил меня заменить ему однофазный счетчик электроэнергии в квартире.
Я отказываться, конечно же, не стал. Рассказав ему как правильно выбрать электросчетчик и его купить, а также задав ему несколько вопросов про место установки счетчика, мы назначили дату нашей встречи.
Итак, обо всем по порядку.
И вот настал тот день. Когда я переступил порог его квартиры, я увидел следующую картину.
Как Вы видите сами, электросчетчик был установлен в нише стены. Поэтому я ему сразу предложил установить в эту нишу небольшой встраиваемый электрический щиток. Будет выглядеть аккуратно и эстетично. Т.к. хозяин и не предполагал такого поворота событий, то мне пришлось заодно помочь ему в выборе электрического распределительного щитка для установки его в этой нише.
Измерив нишу стены, я посоветовал ему купить электрический щиток фирмы VIKO, с классом защиты IP40 (читайте про расшифровку всех кодов степеней защиты IP), внутренней установки на 8 модулей. Если быть точнее, то следующей маркировки: 90 91 20 08. Он практически подходил по габаритным размерам нашей ниши.
Хозяин пошел в магазин, а я приступил к демонтажу старого счетчика. Это не заняло много времени и к приходу владельца квартиры счетчик был уже снят.
Кстати, перед началом работ я отключил в подъезде вводной автоматический выключатель, питающую эту квартиру. Не забывайте про меры электробезопасности!
Немного расскажу про старый электросчетчик, который решил заменить хозяин квартиры.

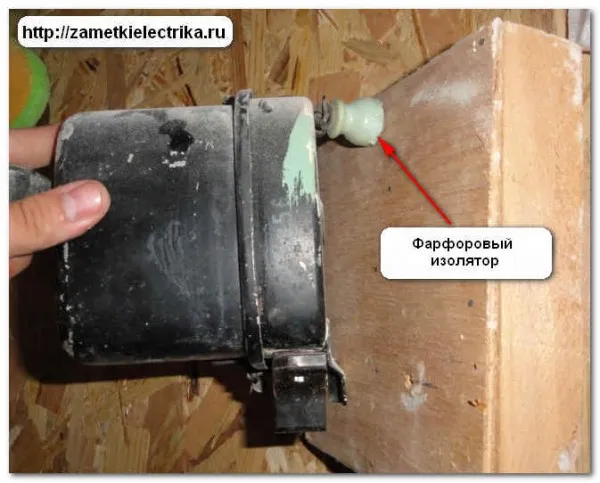

Это был старенький индукционный однофазный счетчик типа NE-1-44, производства Венгрии, 1953 года выпуска. Впервые такой вижу. Он был установлен в нише стены на деревянной площадке на трех фарфоровых изоляторах.
Счетчик N-1-44 был прямого включения и был предназначен на ток до 10 (А).
Вы представляете себе, всего до 10 (А)? Это же всего до 2,2 (кВт) мощности!
В принципе, как говорит владелец «антикварного» электросчетчика, нареканий к нему не было. Просто цель замены была в переходе на двухтарифную систему учета электроэнергии. Кстати, почитайте мою статью о том, выгодно ли переходить на двухтарифные счетчики электроэнергии?!
Начало работ по установке электрического щитка
После снятия старого электросчетчика, открылась картина текущего состояния электропроводки, как вводных проводов из подъезда, так и отходящих со счетчика. Невооруженным глазом видно, что состояние проводов оставляет желать лучшего. И это я еще не заглядывал в распределительные коробки, а там наверняка можно увидеть много чего интересного.
Владельцу квартиры я предложил задуматься о полной замене электропроводки в квартире, ну или как минимум произвести хотя бы замеры сопротивления изоляции проводов и кабелей. На что получил мгновенный отказ. Как говорится, «хозяин-барин», поэтому долго убеждать я его в этом не стал.
Вводные провода были выполнены из меди сечением 2,5 кв.мм, а отходящие — из алюминия сечением 4 кв.мм. Еще в этой нише находился новенький медный кабель ВВГ сечением 3х2,5 кв. мм, но он шел через отдельный автомат для питания ванной комнаты и кухни.
Кстати, пока не забыл, прочитайте статью про установку и расположение розеток в ванной комнате.
Как Вы видите речи о цветной маркировке жил проводов и быть не может, но вернемся к главному.

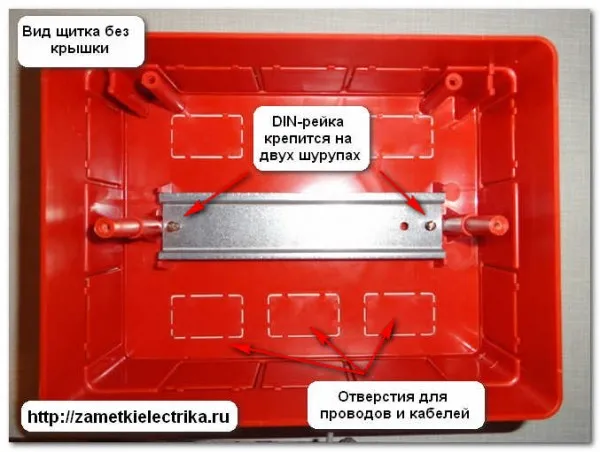

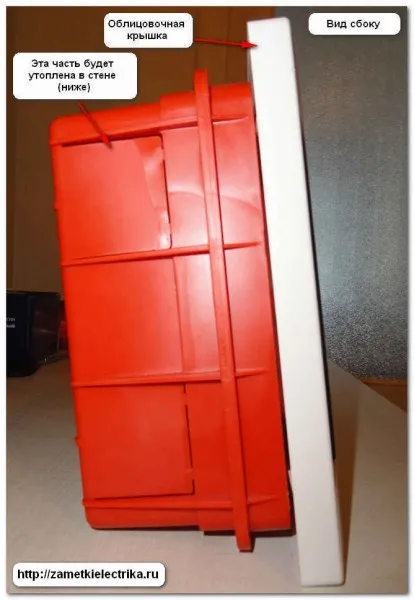

Приобретенный распределительный электрический щиток фирмы VIKO, выглядел следующим образом:
Про схему и сборку электрического щитка я расскажу Вам чуть ниже, а теперь вернемся к его установке.
Установка квартирного электрического щитка в нишу стены
Для начала я приготовил ведро раствора в необходимом соотношении — 3 совка песка и 1 совок цемента. Правда одного ведра оказалось маловато, поэтому пришлось намешивать и второе, и третье ведерко.

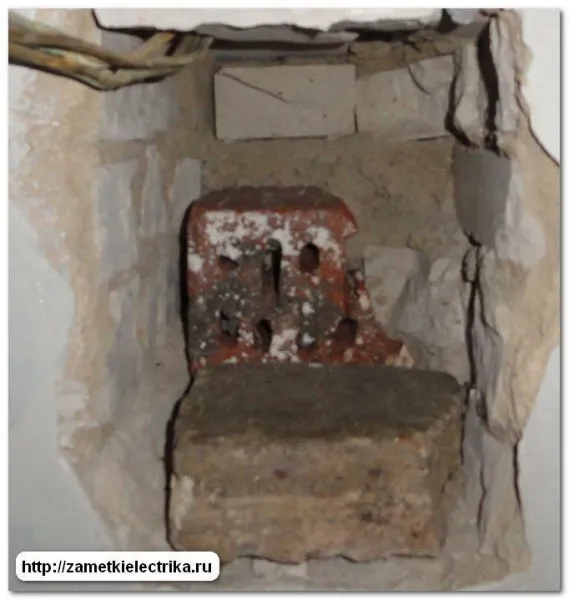

Т.к. ниша в стене была очень глубокая, то часть ее я заложил обычным кирпичом.
Далее замазал все раствором и оставил место под электрический щиток и провода.

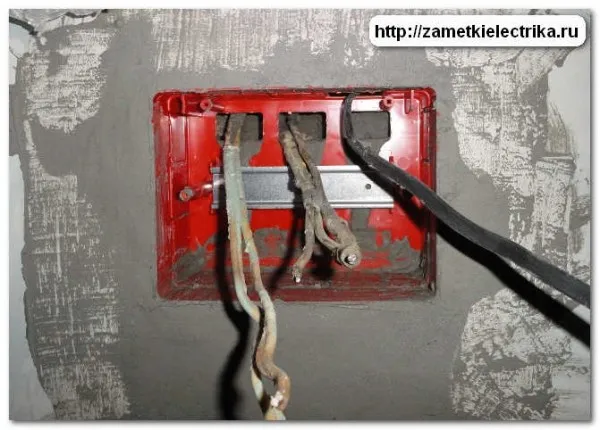

После этого в задней стенке квартирного щитка я сделал отверстия под провода и кабели. Обмазал щиток со всех сторон раствором и посадил его в оставленное под него место. Уровнем померил стороны щитка по отношению к стене. Меня все устроило.
Теперь можно немного отдохнуть и дать раствору затвердеть.
Сборка и схема электрического щитка
Когда раствор схватился, я приступил к сборке электрического распределительного щитка.
Скажу сразу, что схема электрического щитка предусматривала установку в нем нового купленного счетчика СЕ 102 (под DIN-рейку) и автоматического выключателя для ванной комнаты и кухни.
Но тут есть один нюанс! Номинал установленного автомата 25 (А), а сечение отходящего медного кабеля для ванной комнаты и кухни составляет 2,5 кв.мм. Что это значит?! Это значит, что номинал автомата завышен и его необходимо заменить номиналом 16 (А). Но опять же, хозяин мгновенно отказался от этого, по причине того, что «все работает и ничего не выбивает» (часто встречающая логика размышлений). Его меньше всего волнует, что длительно-допустимый ток кабеля (3х2,5) составляет около 25 (А) — очень подробно об этом я рассказывал в статье про время-токовые характеристики автоматов.
Мы уже с Вами знакомы с однофазной схемой подключения электросчетчика, поэтому сейчас о ней говорить не буду. Переходите по указанной ссылочке и читайте.

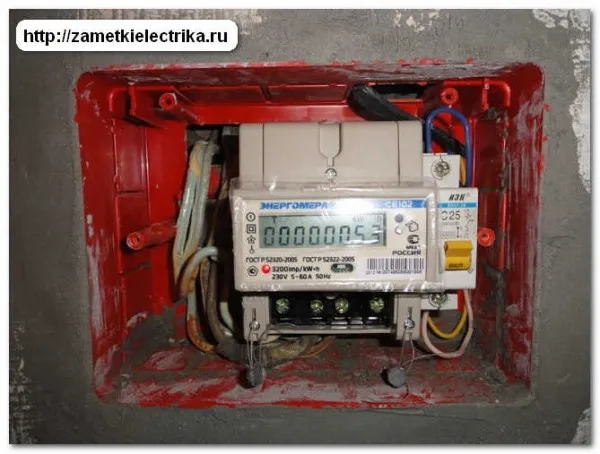

Итак, новенький электросчетчик я установил на DIN-реке в электрическом щите, туда же установил автоматический выключатель. Получилось это следующим образом.
Хочу заметить, что на фотографии я еще не привел в порядок и не почистил от раствора сам щиток. Я сделал это чуть позже.

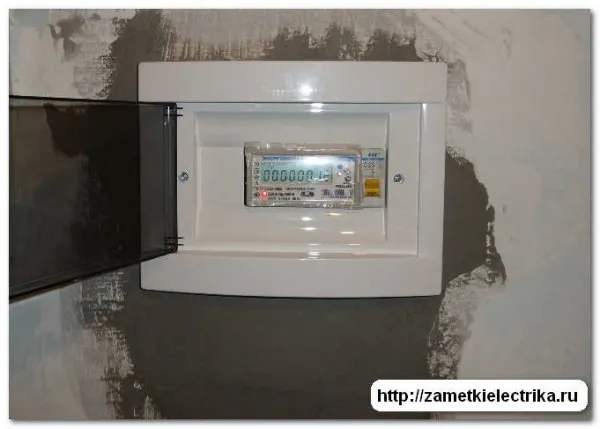

После этого я одел облицовочную крышку, предварительно вырезав отверстия под 6 модулей (5 модулей занимает электросчетчик, 1 модуль — автомат)

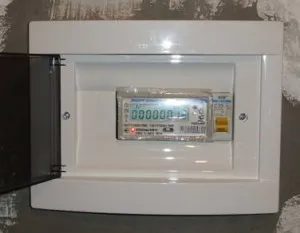

Электрический щиток собран и готов к эксплуатации.
Завершение
Осталось только пригласить представителя энергоснабжающей организации (ЖКХ, УК или ТСЖ), составить акт замены электросчетчика и произвести опломбировку. Внимание! Читайте статью, где я рассказывал о том, в каких случаях опломбирование счетчика электроэнергии будет платным.
Дополнение: смотрите видео о том, как я устанавливал встраиваемый щит новой серии Mistral 41F от АВВ на 48 модулей.
P.S. На этом статью про установку электрического щитка в квартире я заканчиваю. Если судить по времени, то вся работа заняла не более двух часов. Если у Вас возникли вопросы, то задавайте их в комментариях.
Можно ли установить трехфазный счетчик в квартире?
Да, можно установить трехфазный счетчик в квартире, если в квартире имеется трехфазное электрическое подключение. Трехфазный счетчик предназначен для измерения потребления электроэнергии в трехфазной системе, где используется три проводника с переменным током.
Если у вас в квартире трехфазное электрическое подключение, то вы можете обратиться в вашего местного энергоснабжающего оператора для установки трехфазного счетчика. В большинстве случаев, для установки трехфазного счетчика потребуется произвести определенные технические работы, включая установку дополнительных проводников и предохранительных устройств.
Важно также отметить, что использование трехфазного счетчика в квартире может привести к более точному измерению потребления электроэнергии и более равномерному распределению нагрузки по трем фазам, что может быть полезным для подключения больших электрических приборов, таких как кондиционеры или электрические плиты. Однако, стоимость установки трехфазного счетчика может быть выше, чем для установки однофазного счетчика.
