Хотите узнать, как подключается бойлер к электричеству самостоятельно? В этом коротком гайде мы поделимся с вами пошаговой инструкцией о том, как безопасно и правильно установить и подключить бойлер к сети. Больше не нужно вызывать мастера — вы сможете сделать все самостоятельно!
Содержание
Свойства конструкции электрокотла
Схема подключения через розетку
Как подключить водонагреватель к электричеству через розетку
Защитные устройства
Термостат и плавкий предохранитель
Аварийный режим с токами утечки
Схема подключения кабелем к квартирной панели
Схема подключения с учетом ограничения назначенной мощности
Возможные неисправности и способы их устранения
Индикатор температуры
Коротко о главном
Все устройства должны быть правильно подключены, настроены и запущены. Это правило касается и систем центрального отопления. Можно даже сказать, что с монтажом котлов ситуация несколько сложнее, так как их приходится подключать к нескольким различным установкам. Давайте разберемся, что нужно сделать, чтобы получить удовольствие от комфортной работы с таким изделием и как подключить бойлер к электричеству.
Подключение к источнику питания и защитное соединение
Свойства конструкции электрокотла
Котлы центрального отопления используют для своей работы электричество. Выпускаемые в настоящее время виды оснащены компьютерами, контролирующими их работу, и различными типами датчиков. Также установлены различные механизмы автоматизации работы, в т.ч. электродвигатели, приводящие в действие питатели, управляющие работой воздуходувок или систем золоудаления. Электричество также необходимо, чтобы произвести искру и зажечь печь. Все эти цепи должны быть подключены к подходящему источнику питания.
Могут быть оснащены различными внешними датчиками, комнатными регуляторами. Они проверяют градусы снаружи здания или в отдельных комнатах, отправляют информацию контроллеру. Также используются для настройки рабочих параметров устройства. Эти элементы также должны быть правильно подключены к электронике.

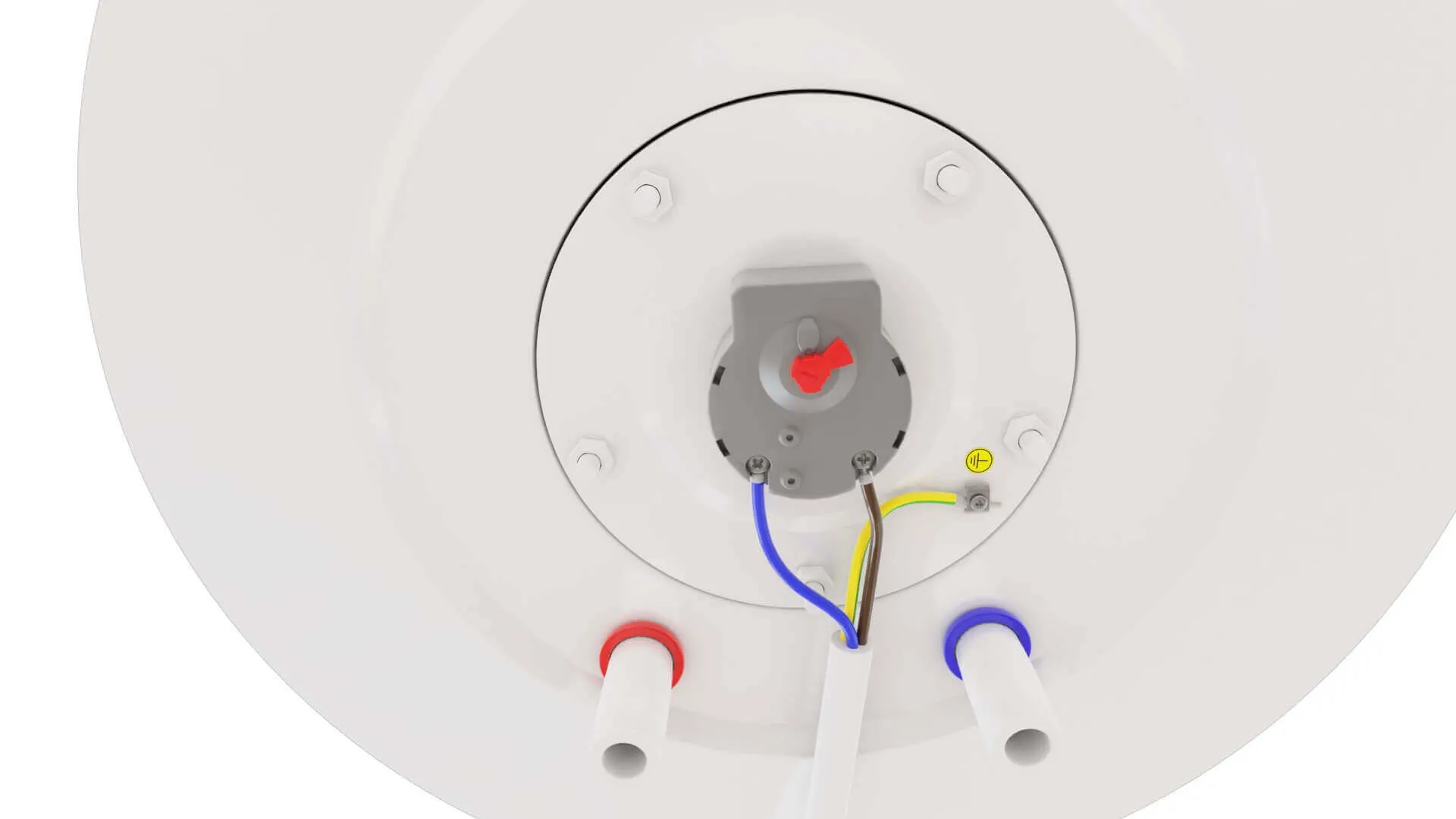

Установка температуры котла. Поворотное колесо соединено с валом термостата. Символ E обозначает экономичный режим (около 60 ° C)
Схема подключения через розетку
Котел — простое устройство, но его неправильная работа или полная неисправность может сильно раздражать. Особенно, когда неисправность возникает в неподходящее время. Для подключения бойлера к электросети создаются промышленные модели малой мощности до 1,5 — 2 киловатт.
Благодаря этому обеспечивается долгая безопасная эксплуатация:
- техническое состояние котла, которое меняется при длительной эксплуатации;
- о состоянии электрических цепей, питающих напряжение от жилого щита;
- не забудьте приобрести защитные компоненты, оборудование для предотвращения последствий аварийных ситуаций в цепи.
Водонагреватели работают за счет пропускания проточной воды через элемент, который нагревается электричеством.

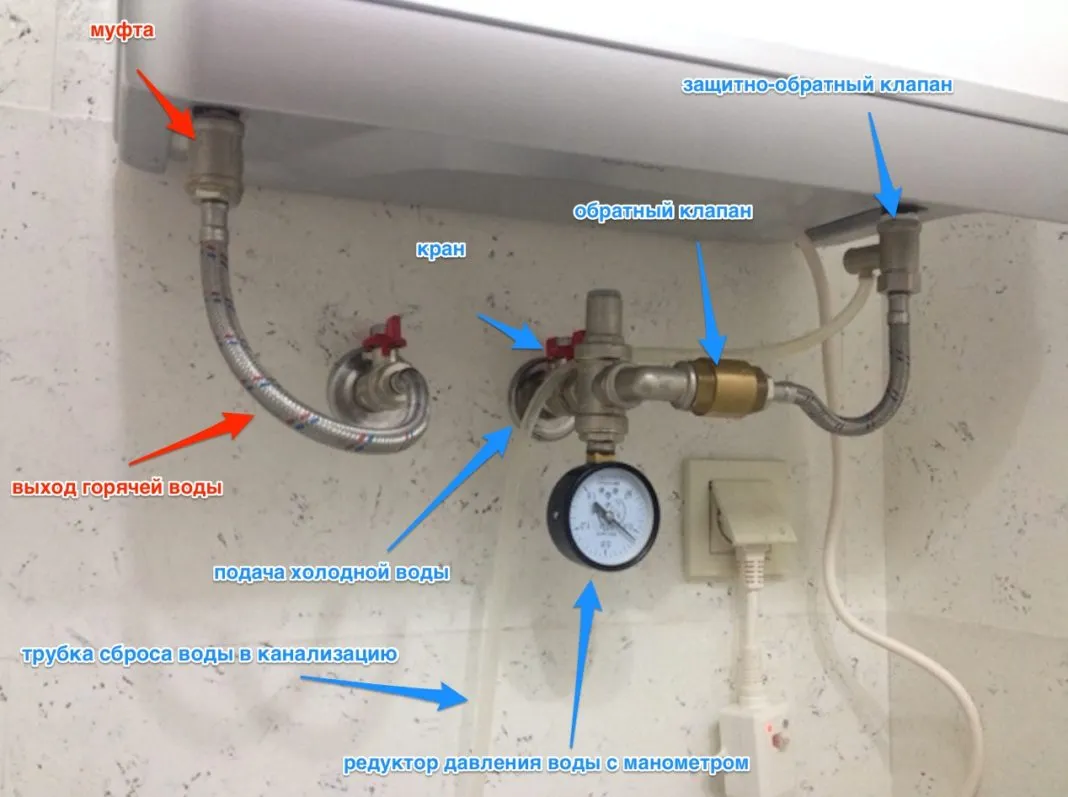

Предохранительный клапан перед котлом
Как подключить водонагреватель к электричеству через розетку
Для начала проверьте возможность подключения устройства. Условием будет потребление тока, разрешенное для установки. Если водонагреватель имеет мощность более 5 кВт, для блока питания понадобится трехфазный ток. Но, в случае устройств с нагревателями до 3 кВт, вероятно, он будет подсоединен к уже существующей электроустановке. Силовые контакты съемного коммутационного устройства рассчитаны на конкретный объем нагрузки.
В чем преимущества электрического бойлера?
Снижение затрат на техническое обслуживание — другие типы котлов имеют больше движущихся частей, что может вызвать поломки по сравнению с электрическими бойлерами, у которых нет движущихся частей. В системах отопления с котлами, работающими на биомассе, на древесных гранулах и другими моделями, работающими на сжигание, иногда со временем потребуется замена труб.
https://static.wixstatic.com
Защитные устройства
Прежде всего, каждая установка должна быть безопасной. Меры безопасности, необходимые для новых установок, описаны ниже. Агрегат рассчитан на работу с номинальными характеристиками электрической сети с учетом возникновения в этой сети случайных неисправностей. Для предотвращения несчастных случаев предусмотрена защита от:
- повышение давления в баллоне;
- нарушение электрической изоляции.
Если фирма устройства не предусмотрела такую защиту во внутренней конструкции, их следует самостоятельно делать в панели квартиры.
Термостат и плавкий предохранитель
Эти два компонента регулируют температуру воды. В отстойник помещается так называемый капилляр, представляющий собой емкость с жидкостью, соединенную тонкой трубкой с сильфоном. Более высокая температура расширит жидкость и «раздует» сильфон. Он отключает электрическую цепь спирали через механический стержень. Более новые модели, как правило, имеют электронное управление температурой (различные «интеллекты», временные программы и т.д.), тогда вместо обычного термостата бойлер оснащается платой электроники.
Температура, регулируемая, составляет от 5 ° C (температура незамерзания) до 80 ° C.
Еще одна важная деталь — термопредохранитель. Обычно это очень похожий компонент на термостат. Однако, в отличие от термостата, он имеет фиксированную температуру выключения, выключение является постоянным (после выключения его необходимо перезапустить кнопкой), должно быть более надежным, поскольку отключает оба полюса нагревательной спирали. Если температура превышает определенный предел (приблизительно 95 ° C), предохранитель отключает питание. Термопредохранитель всегда имеет значение отключения выше максимального, регулируемого на термостате. Однако оно никогда не должно превышать 100 ° C, когда жидкость уже кипит.
Некоторые продукты имеют встроенный термопредохранитель — в нижней части есть только отдельный термостат, провода которого ведут прямо к бойлеру. На нижней стороне нагревателя кнопка (или отверстие) помечена меткой «R» или RESET. При нажатии должен быть слышен слабый щелчок — предохранитель должен перезапуститься.
Принцип работы
Если термостат выходит из строя, температура воды поднимается выше значения срабатывания теплового предохранителя, он также отключается. Оборудование постоянно перестает нагреваться. Необходимо проверить состояние, состояние термостата, теплового предохранителя. После проверки перезапустите.

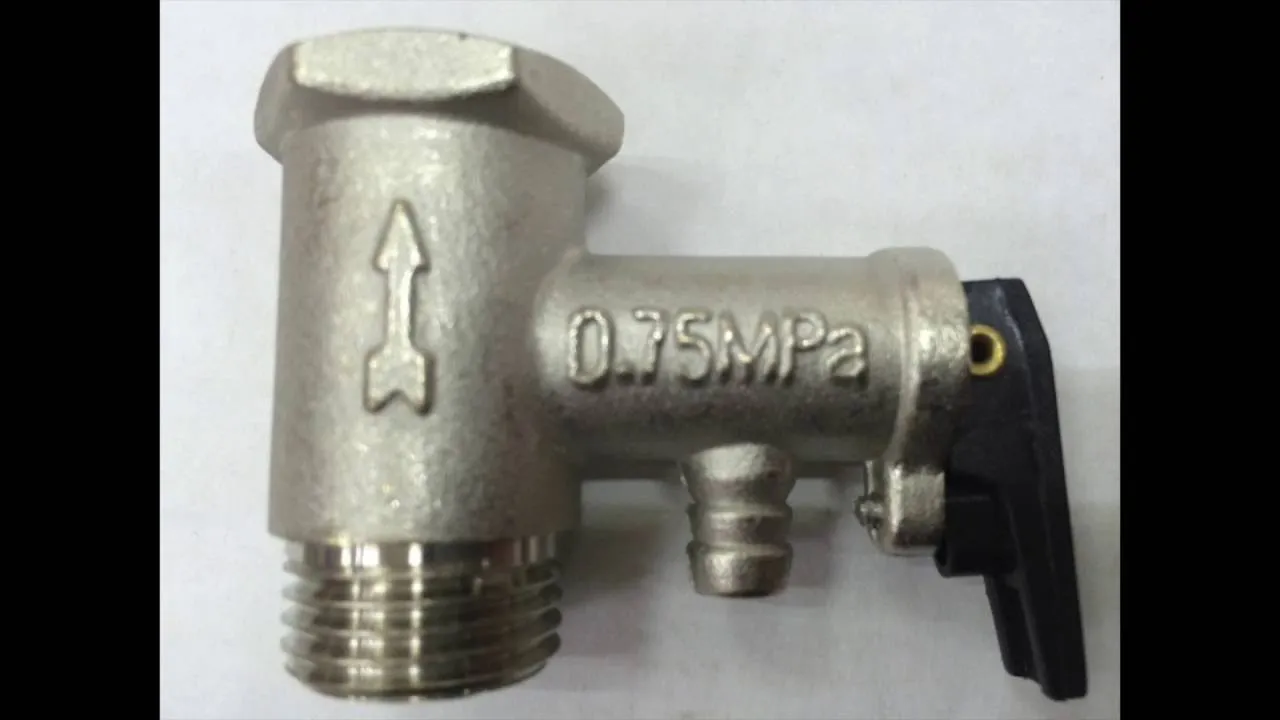

Предохранительный клапан
Предохранительный клапан в основном выполняет две функции. Одна из них — сбросить избыточное давление при нормальной работе — когда жидкостьнагревается, ее объем увеличивается. В предохранительном клапане есть обратный клапан, который гарантирует, что вода не вернется из котла обратно в систему водоснабжения. Если вода не сливается при нормальном потреблении, избыточное давление сбрасывается предохранительным клапаном. Поэтому во время нагрева воды его обычно «капают». Клапан имеет давление открытия 0,6 МПа (6 бар).
Аварийный режим с токами утечки
Металлический корпус может оказаться ниже фазного потенциала в случае выхода из строя изоляции нагревателя или соединительных проводов с корпусом, что является прямой предпосылкой для человека, получившего травму от тока. Его можно отремонтировать с помощью встроенного УЗО.
УЗО реагируют на утечку тока в защищаемой цепи, отключая ее питание. Утечка электричества может быть вызвана поражением током или так называемым пробой — при выходе аппарата из строя на корпусе появляется ток, который по защитному проводнику течет к заземляющему электроду и на землю.
Каждое УЗО реагирует только на ток утечки определенной интенсивности. В бытовых установках обязательно использовать высокочувствительные переключатели, реагирующие на утечки тока, не превышающий 30 мА. Еще более чувствительные переключатели, например, 10 мА, используются для защиты цепей за пределами дома, чтобы эффективно защитить людей от поражения током, например, при ходьбе босиком по земле или по мокрой траве.

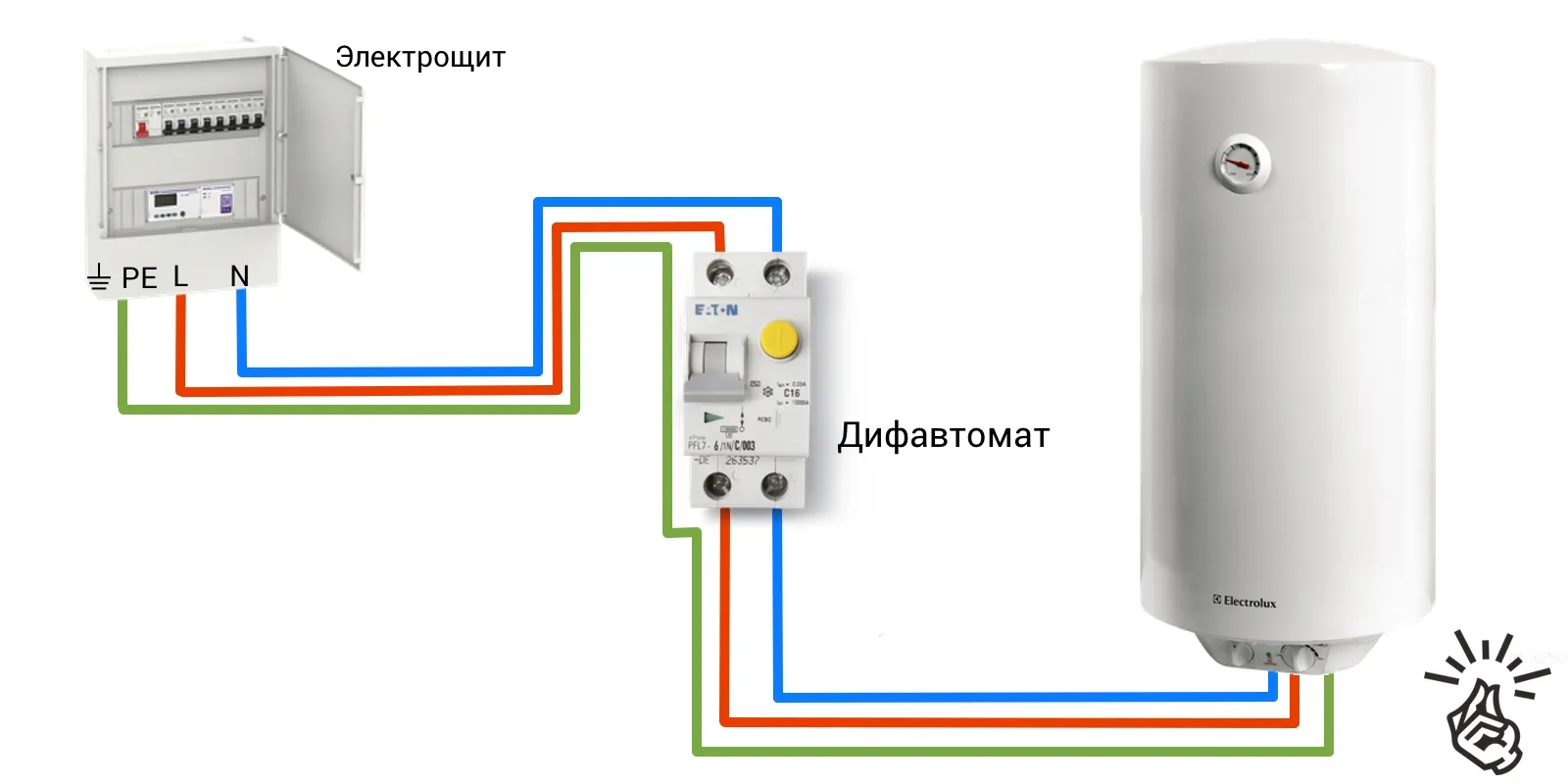

Схема подключения
Однако такие чувствительные переключатели внутри дома, как правило, не стоит использовать, потому что для большинства бытовых приборов (например, обогревателей) очень небольшие утечки тока в несколько мА допустимы и не опасны.
Схема подключения кабелем к квартирной панели
Это наиболее распространенный вариант, поскольку обычно выбирается мощность бойлера более двух киловатт.
На данном этапе рекомендуем придерживаться всех рекомендацийй по безопасному соединению, как в предыдущем случае. От бойлера до квартиры потребуется провести кабель. Он предусмотрен для контроля, передачи актуальной нагрузки. Его защита обеспечивается автоматическим выключателем и УЗО или дифавтоматом.
Схема подключения с учетом ограничения назначенной мощности
Каждая кабельная разводка рассчитана на заведомо назначенные нагрузки. Их назначает поставщик электроэнергии. Сегодня в современном мире, в жилом помещении большое количество электроприборов. Они могут легко превысить установленный для них предел мощности.
Электрика бойлера
Использовать домашнюю проводку таким способом опасно: она перегревается и вызывает возгорание. Чтобы этого не произошло, необходимо отключать мощных потребителей при получении критических нагрузок.
Возможные неисправности и способы их устранения
Нагреватель, как и любой другой прибор, может выйти из строя. Обычная цена нового аппарата отнюдь не привлекательна, но даже в этом случае некоторые неисправности легко устранить. Ниже вы найдете некоторые возможные неисправности, их причины и способы устранения.
Нагреватель вообще не греет — лампочка тоже не горит. Эта неисправность может иметь несколько причин:
- Отсутствие или неработающий сигнал HDO: Функция обычно блокируется. Это может быть только отсутствие сигнала или повреждение датчика. Поэтому необходимо выяснить, включается ли контактор в правильное время.
- Сбой автоматического выключателя: агрегат обычно защищен с помощью отдельного автоматического выключателя, защитного или «Автоматического выключателя-протектор». Неисправность может привести к повреждению техники. Если сработал автоматический выключатель, обычно это короткое замыкание — спираль замкнулась на корпус, бывает, что свечи накаливания выключаются, и тогда отключается весь прибор. При сгорании автоматического выключателя неисправность может иметь несколько причин — повреждение корпуса, вода в проводке и т. д.
- Перегорел плавкий предохранитель: перегорел плавкий предохранитель, это указывает на проблему с работой самого нагревателя. Иногда случается случайно. Поэтому его разрешается сбросить и повернуть, чтобы проверить, включается ли термостат. Вращением регулировочного колесика необходимо включать и выключать оборудование (внутри слышен щелчок). Если термостат работает, необходимо проверить, не перегорел ли предохранитель. Если он снова светится, то нагреватель с поддоном может забиться большим количеством квасцов. Или же перегорел предохранитель.

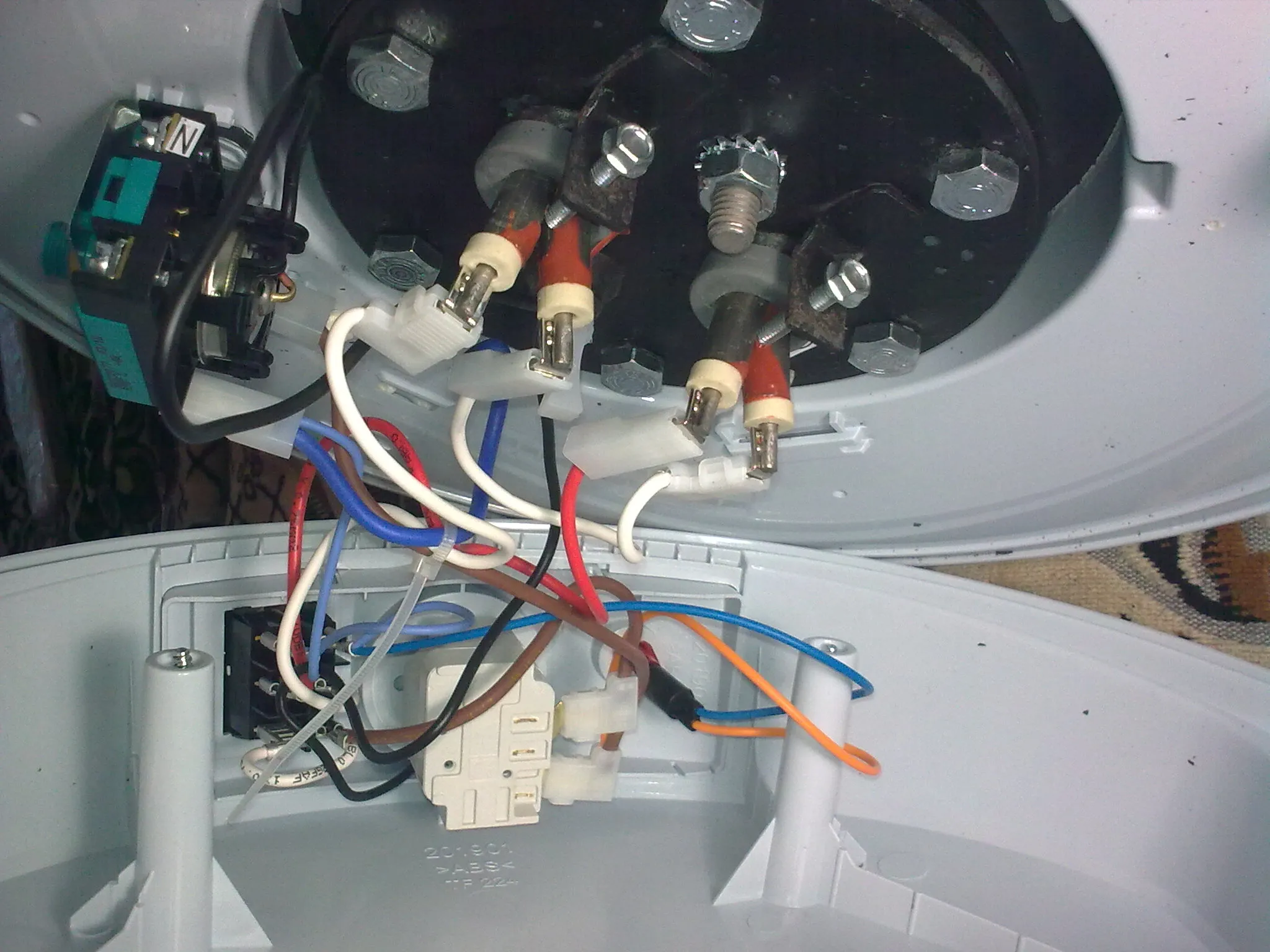

Как выглядит электрическое подключение
Водонагреватель вообще не греет — горит контрольная лампа. Поскольку свет обычно подключается непосредственно к корпусу, эта неисправность обычно вызвана сгоревшим датчиком. Другой вариант — перегоревшее питание — используется фастон (так называемый автомобильный разъем) или проушина. Кабели питания должны выдерживать высокие температуры.
Индикатор температуры
Показывает примерную температуру воды. Корпус индикатора не вставляется непосредственно в резервуар, а только упирается в стенку верхней части — поэтому он имеет значительную задержку. Он служит индикатором того, есть ли в бойлере горячая вода. Конечно, при сливе градус воды меняется.
С появлением новых электронных термостатов, показатели уменьшатся. В аппарате уже есть датчик температуры, на дисплее отображается текущий градус.
Бойлер
Коротко о главном
Электрокотельные установки часто дешевле, чем монтаж газовых или масляных, и могут быть гораздо более эффективным способом обогрева небольших домов или объектов недвижимости за пределами газовой сети.
Поскольку водонагреватели не производят отходящих газов, нет необходимости в дымоходе или трубе для конденсата, что делает монтаж электрического бойлера дешевле, быстрее.
Как думаете – лучше подключить бойлер самому или вызвать мастера?
Как правильно подключить бойлер на даче?
Подключение бойлера на даче может быть опасным, поэтому рекомендуется обратиться к специалисту. Однако, я могу поделиться некоторыми общими рекомендациями.
-
Проверьте, что у вас есть правильное электрическое оборудование для подключения бойлера. Обычно это должно быть силовое реле или автоматический выключатель с защитой от тока утечки (RCD). Это оборудование обеспечивает безопасность при использовании бойлера.
-
Подключите бойлер к электрической сети. В большинстве случаев бойлеры подключаются к сети 220 В. Убедитесь, что соединения электрической проводки были проведены правильно, и заземление было установлено.
-
Подключите трубы. Бойлер должен быть подключен к системе водоснабжения на даче. Убедитесь, что трубы правильно установлены и зафиксированы, чтобы избежать утечек.
-
Настройте бойлер. В зависимости от модели бойлера, вам может потребоваться установить температуру нагрева воды или другие параметры.
-
Проверьте работу. После того как бойлер был установлен и настроен, включите его и проверьте его работу. Убедитесь, что вода нагревается до нужной температуры и что нет никаких утечек.
Однако, я еще раз напоминаю, что правильное подключение бойлера на даче требует профессиональных знаний и навыков, поэтому, если вы не уверены в своих способностях, лучше обратиться к электрику или сантехнику для помощи.
