Хотите подключить коннектор RJ45 и выполнить обжим витой пары дома? Мы подготовили для вас подробную инструкцию с последовательностью действий, схемами расположения проводов и перечнем необходимых инструментов. Узнайте, как правильно подключить коннектор RJ45 и выполнить обжим витой пары в домашних условиях!
Интернет давно и прочно вошёл в каждый дом. Доступ к нему осуществляется при помощи кабеля UTP 5e – «витая пара». Обжим витой пары, прокладку кабеля, его подключение к компьютеру и предварительную настройку сетевого соединения выполняют представители провайдера. Но что делать, если вам понадобилось перенести точку доступа в другую комнату, организовать их несколько штук или просто заменить развалившийся коннектор? В этом случае необходимо знать схему распиновки RJ-45 по цветам, какой нужен инструмент, как его использовать и можно ли обойтись без специального обжимника. На эти и некоторые другие вопросы ответит данная статья.
Читайте в статье
- 1 Что такое обжим витой пары и зачем он нужен
- 2 Какой нужен инструмент для обжима витой пары
- 3 Как обжать витую пару на 4 и 8 жил
- 4 Схемы распиновки витой пары
- 5 Обжатие витой пары – последовательность действий
- 6 Выводы
Что такое обжим витой пары и зачем он нужен

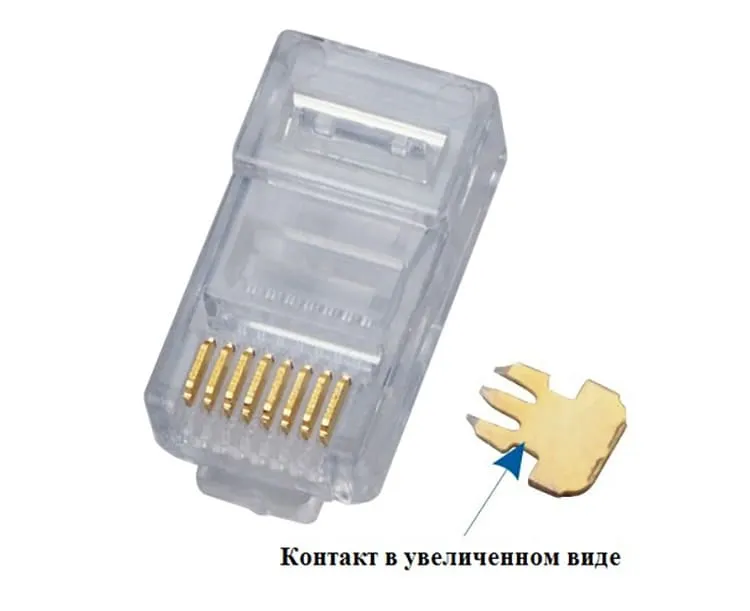

Обжим или распиновка сетевого кабеля – это распределение отдельных проводов UTP кабеля в определённом порядке и их закрепление в коннекторе RJ-45. Существует несколько схем обжима витой пары и RJ-45: прямой, перекрестный, для 8 или 4 жил.
Важно! Даже если распиновка выполнена в соответствии с выбранной схемой, необходимо соблюдать правила разводки кабеля «витая пара». Их нарушение может привести к существенному снижению качества связи:
- нельзя сильно сгибать кабель. Минимальный радиус для UTP 5e составляет 10 диаметров, то есть около 49 мм;
- нельзя скручивать лишний кабель в «колечки» – это приведет к возникновению электромагнитных наводок;
- категорически запрещается прокладывать витую пару возле электропроводки. Минимальное расстояние при горизонтальной прокладке – 50 мм, при вертикальной – 300 мм.
Какой нужен инструмент для обжима витой пары
Специальный инструмент, использующийся для обжима rj 45 – кримпер. Купить его можно в любом магазине электроники и в большинстве магазинов компьютерной техники, где есть отдел расходных материалов. Однако стоимость кримпера довольно высока и приобретать его только для одноразовой работы нецелесообразно. Существуют альтернативные варианты подключения коннектора с использованием обычной плоской отвёртки. Однако в этом случае рекомендуется приобрести несколько резервных коннекторов на случай, если забивка не получится с первого раза.
Инструмент для обжима коннекторов rj-45 имеет несколько рабочих зон, применяя которые можно выполнить все необходимые действия с кабелем:
- Снятие внешней общей изоляции.
- Обрезка проводов до необходимой длины.
- Обжим.
Как обжать витую пару на 4 и 8 жил
Существует два основных стандарта расположения проводов – T568A и T568B. Кроме того, есть возможность передачи информационного сигнала с использованием всего четырёх жил вместо восьми.
Обжим витой пары 8 жил – схема расположения цветов
Порядок расположения проводов регламентируется двумя стандартами: T568A и T568B
В чём заключается различие между стандартами T568A и T568B? Начнём с того, что на данный момент почти повсеместно используется более новый стандарт T568B. Изначально он был разработан для осуществления обратной связи с uCoz – системой управления сайтами от компании uKit Group. Однако, на данный момент общедоступные протоколы получили столь широкое распространение, что стандарт T568B используется в сетевых настройках ПК как предустановленный шаблон.
Обжим витой пары 4 жилы – схема расположения цветов

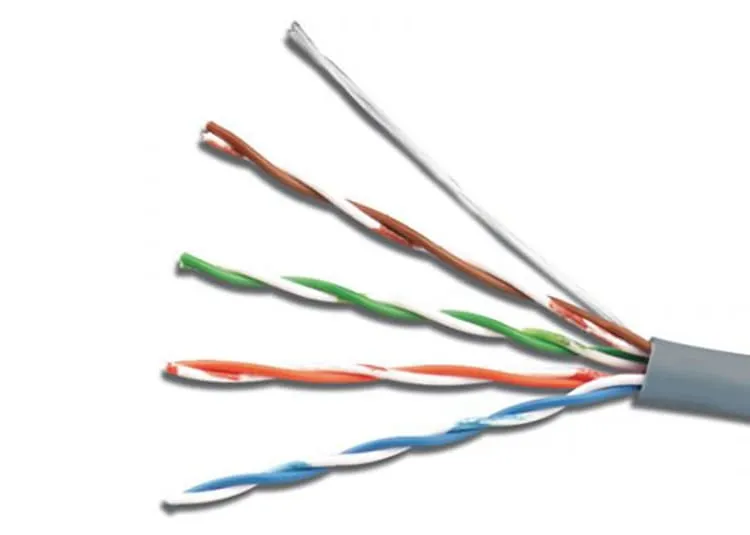

Кабель UTP (витая пара) состоит из четырёх пар проводков с уникальной цветовой маркировкой. Локальная сеть стандарта Ethernet 10/100BASE-T для передачи информации по протоколам интернет связи (TCP/IP v4/v6) задействовала только две из четырёх пар — оранжевую и зелёную. Оставшиеся, коричневая и голубая пары, применяются для передачи данных других сетевых приложений. К примеру, в факс-модемных соединениях они отвечают за телефон.
Схемы распиновки витой пары

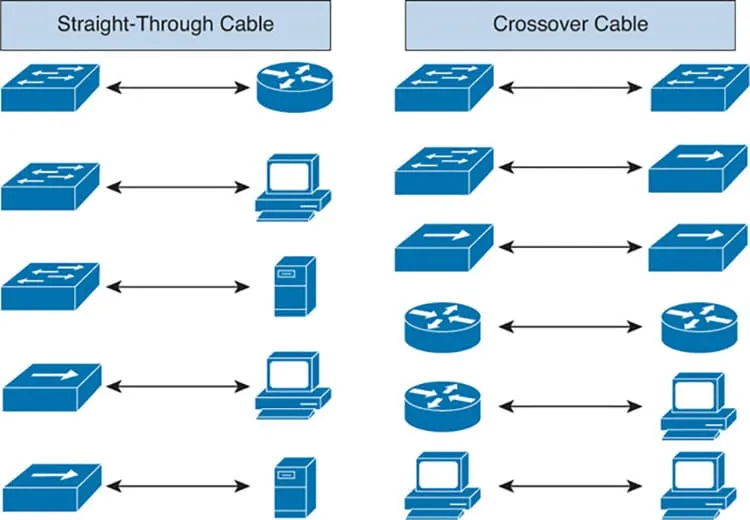

Существуют две основные схемы распиновки витой пары:
- Прямая.
- Перекрёстная (кроссовая).
Прямой обжим кабеля интернет
Прямая схема – применяется, если необходимо подсоединить ПК к концентратору (свитч) или маршрутизатору (роутер).
Перекрёстный обжим сетевого кабеля
Перекрёстная (кроссовая) схема – используется для соединения между собой двух однотипных устройств – компьютеров или маршрутизаторов.
Обжатие витой пары – последовательность действий
Последовательность проще всего показать в пошаговой инструкции.
| Иллюстрация | Описание действие |
 |
Внешняя изоляция кабеля защищается при помощи специального полукруглого отверстия на кримпере. Вставляется в рабочую зону, ручки инструмента сводятся, после чего делается круговое движение, что быстрее распределит изоляцию по всему периметру. |
 |

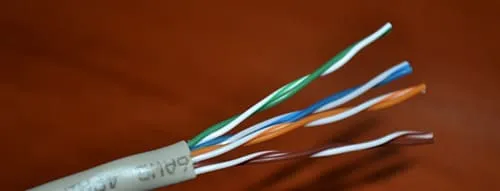

Жилы освобождаются на длину 2-2,5 см – так с ними удобнее работать. Раскручиваются и распрямляются. |
 |

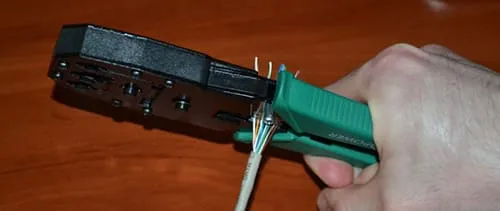

Проводки располагаются по выбранной схеме передачи данных, выравниваются и обрезаются при помощи встречных лезвий на обжимнике. |
 |
Коннектор располагается защёлкой вниз. Ещё раз проверяется правильность позиционирование проводов согласно схеме. После этого они вставляются в rg45 до упора, так, чтобы каждый из них занял собственную нишу. |
 |
Повторно проверяется правильность расположение проводов согласно схеме. Коннектор вставляется в соответствующий слот кримпера, после этого ручки сжимаются до щелчка, который издает коннектор. |
Важно! Если величина вылета лезвия не настроена, то либо внешняя изоляция не прорежется, либо будет повреждена изоляция внутренних проводов.
Как обжать интернет-кабель в домашних условиях без специальных инструментов
Кримпер – довольно дорогой инструмент, и приобретать его для одного коннектора не стоит. Вполне можно обойтись обычной отвёрткой. Все действия вплоть до размещения жил в коллекторе остаются практически без изменений с той разницей, что для снятия изоляции применяется обычный нож для подрезания проводка и кусачки.

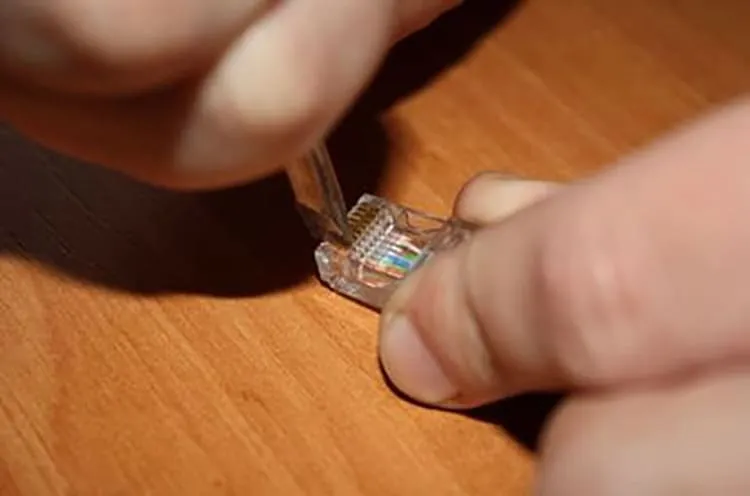

Конвектор с расположенными в нём проводами укладываем на стол защёлкой книзу. Прочно удерживая с двух сторон пальцами, нажимаем отвёрткой на один контакт, пока он полностью не входит в проводок, пробивая его изоляцию. Последовательно повторяем процедуру со всеми остальными проводами.
Выводы
Для получения доступа в интернет в любой точке квартиры идеальным вариантом является приобретение и подключение Wi-Fi роутера. Однако если для стационарного компьютера требуется сетевой кабель «витая пара» в установленном месте, то лучше всего выполнить его прокладку под слоем штукатурки или в специальном пластиковом коробе. Выведение точки подключения оформить в виде специальной розетки, а уже к ней подсоединить системный блок ПК через короткий патч-корд.
Какой тип кабеля используется для подключения компьютера к роутеру?
Для подключения компьютера к роутеру обычно используется кабель Ethernet. Кабель Ethernet — это сетевой кабель, который используется для передачи данных между устройствами в локальной сети, таких как компьютеры, роутеры, коммутаторы, принтеры и другие устройства.
Кабели Ethernet могут иметь различные типы коннекторов на концах. Наиболее распространенные типы коннекторов для кабеля Ethernet — это RJ45, который используется для подключения к сетевым портам на компьютере и роутере. Кабели Ethernet могут иметь различную длину в зависимости от потребностей, но стандартная длина составляет от 1 до 100 метров.
Кабель Ethernet может поддерживать различные стандарты передачи данных, такие как 10/100 Мбит/с и Gigabit Ethernet (1000 Мбит/с), поэтому важно убедиться, что кабель подходит для скорости подключения, которую поддерживает компьютер и роутер.
Видео. Обжим витой пары, 4 жилы
