Г-образная крыша с разнообразными фронтонами

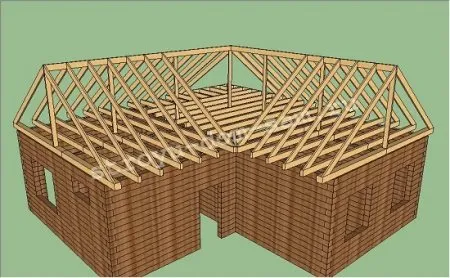

Позвольте мне немедленно продемонстрировать, что произойдет, если начать устанавливать крышу с использованием того же порядка, что был описан в предыдущей статье (см. рисунок). Мы можем заметить, что один фронтон будет иметь ширину в 6 метров, в то время как другой будет 7 метров в ширину.

1)

Рисунок 1

В этом случае можно пойти двумя путями:

1) Один конёк делается ниже другого. Причём такая крыша имеет уже три фронтона (см. рис.2):

Рисунок 2

О такой конструкции мы поговорим в следующей статье, только на примере Т-образной крыши.

2) Крыша делается с опиранием стропил на балки перекрытия. При этом коньки возможно сделать на одной высоте. Такой вариант мы сейчас и рассмотрим.

Небольшое отступление. В этой и в предыдущей статьях я всегда говорю о фронтонах. Но вместо фронтонов могут быть и вальмы и полувальмы. Смотрите, например, рисунок 3. Здесь каждый человек волен фантазировать.

Рисунок 3

Итак, наш пример:

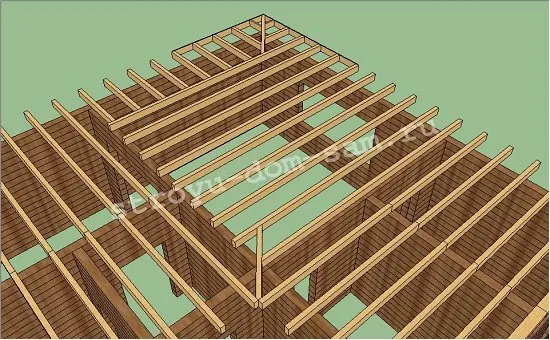

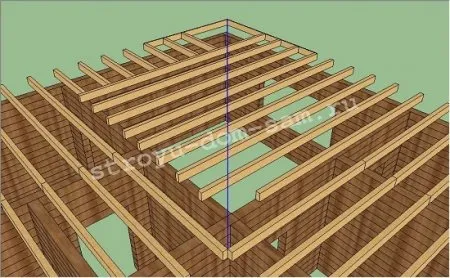

ШАГ 1: Устанавливаем балки перекрытия и выноса. (см.рис.4):

Рисунок 4

ШАГ 2: Ставим угловые выноса.

Для этого сначала нужно пришить на наружном углу коробки дома по одной ветровой доске, чтобы найти угол карниза. Затем натягиваем между наружным и внутренним углами шнурку (см. рис. 5):

Рисунок 5

Все ветровые доски сразу не пришиваем, потому что они будут мешаться при разметке и установке стропил скатов.

Рисунок 6

ШАГ 3: Ставим коньковую доску и стропила скатов (см. рис.7):

Рисунок 7

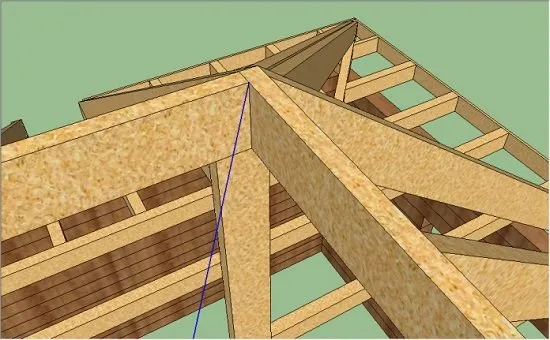

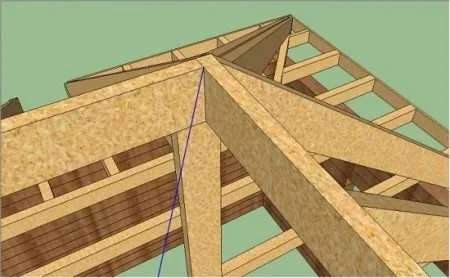

ШАГ 4: Ставим угловое стропило на наружный угол коробки дома (см. рис.8). Эта операция также уже была подробно описана — шаг 8.

Рисунок 8

ШАГ 5: Изготавливаем и устанавливаем угловое стропило в ендове. Так же как мы делали в прошлой статье, половинки углового стропила будут стёсываться, но на разную величину, так как, напомню ещё раз, углы наклона скатов, сходящихся в ендове, различные.

Итак, натягиваем шнурку в ендове, как показано на рис. 9:

Рисунок 9

Замеряем с помощью малки угол нижнего запила углового стропила??? (см. рис. 10):

Рисунок 10

Высчитываем угол верхнего запила:

? = 90° — ?

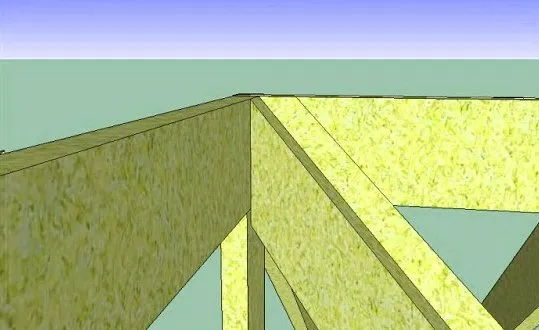

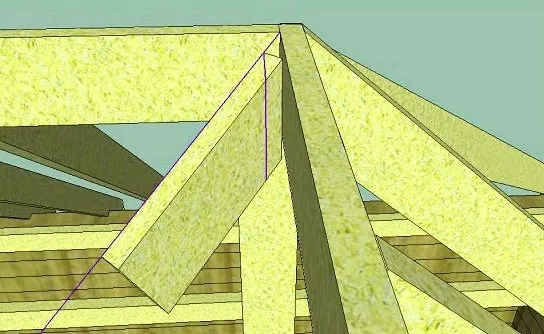

Берём небольшой обрезок доски с сечение стропила и запиливаем один его конец под углом?. Прикладываем его вверху ендовы, как показано на рис.11. Отмечаем линию запила параллельно коньковой доске справа.

Рисунок 11

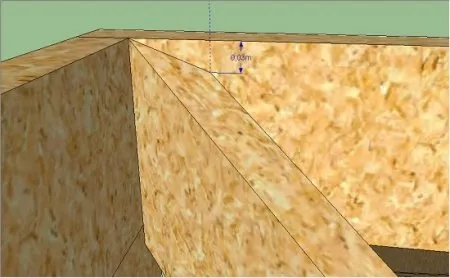

Делаем запил и снова приложив шаблон замеряем расстояние показанное на рис. 12:

Рисунок 12

С помощью топора или бензопилы срезаем на это расстояние верхнюю грань правой половинки углового стропила

Итак, угол нижнего запила??? нам известен, шаблон верхнего запила имеется. Теперь мы замеряем рулеткой длину стропила, делаем запилы и стёсываем верхнюю грань.

Левую половинку размечаем и изготавливаем аналогично. Будет отличаться размер, на который стёсывается верхняя грань.

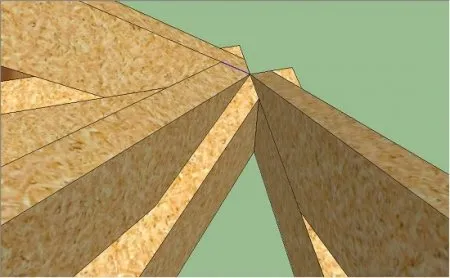

Результат показан на рис.13:

Рисунок 13

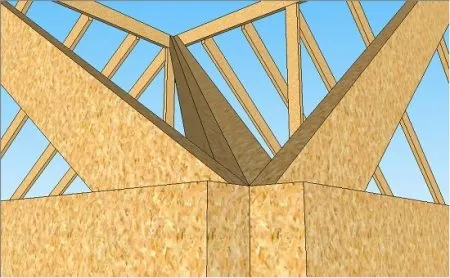

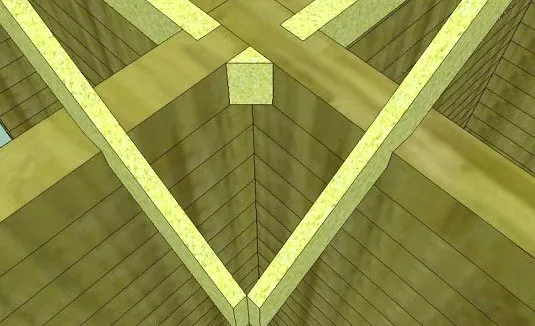

Да, ещё забыл сказать, что нижний конец обоих половинок углового стропила нужно будет чуть-чуть подпилить. На рисунке 14 на примере правой половинки показано место спила (синим цветом):

Рисунок 14

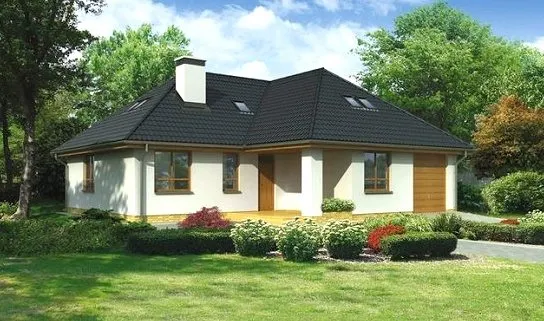

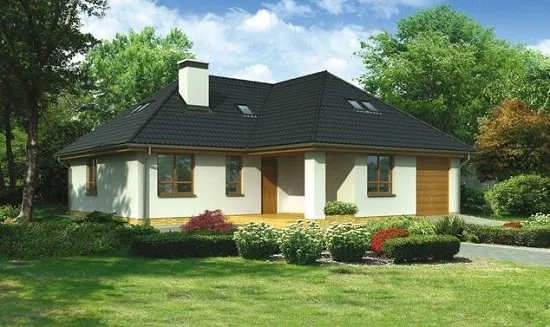

Вальмовая крыша – это крыша, которая имеет четыре ската, два из которых (торцовые) имеют форму треугольника. Они называются вальмы и располагаются от конька до карниза. Еще два ската имеют форму трапеции. Если торцовые скаты обрываются, не дойдя до карниза, то такая конструкция называется полувальмовая крыша или голландская.

Вальмовая четырехскатная крыша зачастую возводится на частных домах в городе или деревне. Таким образом, хозяин имеет просторный и удобный чердак, а его домик получает привлекательный, симпатичный внешний вид.

Сделать вальмовую крышу своими руками не так уж и сложно, как это может показаться с первого взгляда, особенно человеку, без достаточных познаний и опыта в области строительства. Процесс, конечно, не из простых, но вполне по силам для человека, у которого руки растут как надо. Здесь нет ничего сверхъестественного, особенно если воспользоваться нашими советами.

Те, кого заинтересовала вальмовая крыша, могут найти видео и инструкции в сети Интернета по ее строительству. Но без правильной разметки и планировки провести работы будет не возможно. Грамотный подход позволит избежать различных неприятностей и сложностей, которые зачастую возникают непосредственно в процессе выполняемых работ.

Прежде чем приступить к строительству, сначала необходимо выяснить все нюансы касательно данной конструкции крыши, особенно про стропильные системы вальмовых крыш. Кроме этого, нужно тщательно произвести все необходимые замеры и сделать соответствующую разметку.

Чертежи вальмовой крыши происходят с помощью обычной разметочной рейки и всем известной еще со школьных времен теоремы Пифагора. Главное в этом процессе не торопиться и сделать все обдуманно.

Правильно сделанный проект вальмовой крыши с правильной разметкой позволит самостоятельно выполнить все надрезы на конструкции, которые потребуются в процессе строительства.

Читайте также:  Плиты перекрытия каналов, лотков, теплотрасс (П, ПО, ПТ, ПД, ПТО, ПТУ, ПДУ), балки с. 3.006.1-2.87, с. 3.006.1-8

Основная часть замеров для возведения вальмовой крыши производится, начиная от нижнего ребра.

Крыша с 3 фронтонами

Монтаж Г-образной крыши с фронтонами различной ширины
Нередко Г-образная крыша, имеет фронты различной ширины. Выстраивать её таким же образом, как и крышу с одинаковыми фронтами сложнее, потому что в этом случае стропила не совпадут в единой точке. Напомним, что стропила – специальные доски, на которые приходится основная нагрузка.

Итак, стропила не соединятся на месте карниза, если доски, закрепленные на разных фронтах, фиксируются под одним углом. В таком случае можно расположить один конек выше другого, тогда на крыше будут установлены три фронта. Другой вариант – фиксировать стропила на балках перекрытия. Здесь коньки можно сделать одинаковой высоты. Поэтому далее мы узнаем, как производится монтаж Г-образной крыши с фронтонами различной ширины.

Составление схемы

В зависимости от особенностей кровли (одно- или двускатная, форма и т. п. ) составляется проектная документация.

Эта работа проходит в несколько этапов:

• составляется эскиз будущей кровли (на этом этапе чертеж должен иметь готовый вид кровли с проработкой стилевого оформления строения);
• прорабатываются основные кровельные элементы (на чертеже отображается степень нагрузки и количество материалов);
• схема отображает строительство кровли.

Стоит учесть, что отличия в скатных конструкциях связаны с типом стропил (висячие или наслонные), с неравномерностью углов наклона, с размерами свеса карниза. Также стоит учесть и ошибки при проектировании. Одной из наиболее распространенных из них считается ошибка с расчетом расходования материалов на весь комплекс. Процесс составления чертежных схем лучше всего доверить специалистам. Кровельная конструкция возводится в соответствии с принятыми строительными нормами

Кроме того, важно минимизировать возможные ошибки и дефекты. Так, если выбор типа кровли и способ монтажа выбраны неверно, это послужит причиной обрушения кровельной конструкции

При неверно начерченном уклоне и его возведении есть риск увеличения нагрузки на крышу. Хотя допускаются ошибки при конструкции вентиляционных элементов. Сам по себе чертеж не должен быть сложным, однако следует соблюдать правила установки всех кровельных элементов, соответственно, они должны быть прописаны. Профессионально выполненный план кровли увеличивает безопасность конструкции.

С чего начинается монтаж Г-образной крыши с фронтонами различной ширины.

Начинаем с установки балок перекрытия. Далее фиксируются выносные балки и угловые кровельного выноса. Рассмотрим, как провести установку последних. Первым шагом пришивается на внешних углах здания доски — одна на каждой стороне. Это делается для того, чтобы отметить угол, где будет сформирован карниз. Между внешним углом здания и внутренним, который создается соединением двух стропил, натягиваем шнур. Пришивайте доски по мере необходимости, иначе они будут мешать в процессе устанавливания стропил на скаты. Потом при помощи шнура проведите разметку угловых выноса и установите их.

Далее идет шаблон угла.

Теперь создадим шаблон угла верхнего запила из небольшой доски. Приложив его к верху ендовы, отметим черту запила так, чтобы она проходила параллельно коньковому бруску. Опять проложим шаблон и измерим длину до точки запила.

На величину этой длины стесывается одна грань правой части углового стропила. Таким же образом изготавливается левая часть. Она будет отличаться от правой на измеренную уже длину. На этом работа с верхними гранями стропила закончена, нижние концы потребуется немного подпилить.

На последующих этапах производится установка стоек, ригелей, нарожников. Производится обрешетка крыши. Подшивают карнизы и так далее.

Монтаж Г-образной крыши с фронтонами различной ширины.

В прошлой статье был описан монтаж крыши, имеющей форму буквы «Г» с одинаковыми фронтонами. Давайте теперь рассмотрим случай, когда фронтоны имеют разную ширину.
Хочу Вам сразу показать, что произойдёт, если начать монтаж крыши в том же порядке, который был описан в предыдущей статье (см. рис.1)

Рисунок 1

В этом случае можно пойти двумя путями:

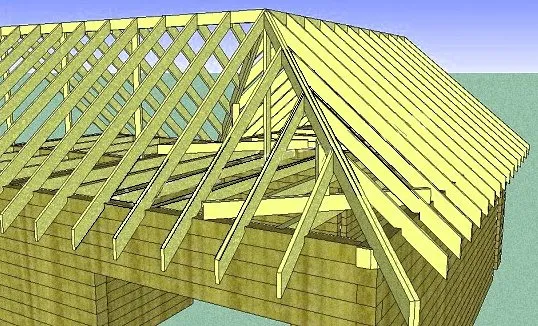

1) Один конёк делается ниже другого. Причём такая крыша имеет уже три фронтона (см. рис.2):

Рисунок 2

О такой конструкции мы поговорим в следующей статье, только на примере Т-образной крыши.

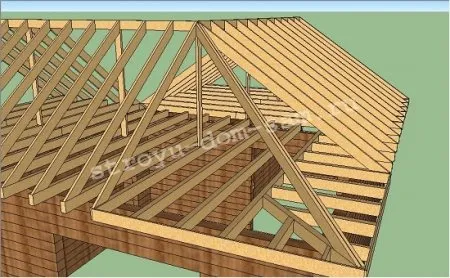

2) Крыша делается с опиранием стропил на балки перекрытия. При этом коньки возможно сделать на одной высоте. Такой вариант мы сейчас и рассмотрим.

Небольшое отступление. В этой и в предыдущей статьях я всегда говорю о фронтонах. Но вместо фронтонов могут быть и вальмы и полувальмы . Смотрите, например, рисунок 3. Здесь каждый человек волен фантазировать.

Рисунок 3

Итак, наш пример:

ШАГ 1: Устанавливаем балки перекрытия и выноса. (см.рис.4):

Рисунок 4

ШАГ 2: Ставим угловые выноса.

Для этого сначала нужно пришить на наружном углу коробки дома по одной ветровой доске, чтобы найти угол карниза. Затем натягиваем между наружным и внутренним углами шнурку (см. рис. 5):

Рисунок 5

Все ветровые доски сразу не пришиваем, потому что они будут мешаться при разметке и установке стропил скатов.

Далее, ориентируясь по шнурке, размечаем и устанавливаем угловые выноса, также, как мы делали в статье «Конструкция вальмовой крыши с опиранием стропил на балки перекрытия» (см. рис. 6)

Рисунок 6

ШАГ 3: Ставим коньковую доску и стропила скатов (см. рис.7):

Рисунок 7

ШАГ 4: Ставим угловое стропило на наружный угол коробки дома (см. рис.8). Эта операция также уже была подробно описана здесь… — шаг 8.

Рисунок 8

ШАГ 5: Изготавливаем и устанавливаем угловое стропило в ендове. Так же как мы делали в прошлой статье, половинки углового стропила будут стёсываться, но на разную величину, так как, напомню ещё раз, углы наклона скатов, сходящихся в ендове, различные.

Итак, натягиваем шнурку в ендове, как показано на рис. 9:

Рисунок 9

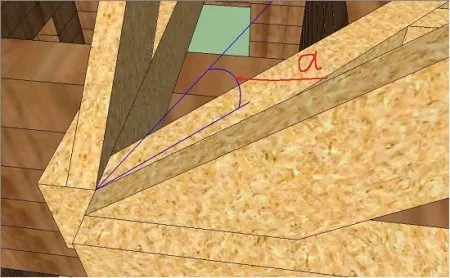

Замеряем с помощью малки угол нижнего запила углового стропила ʺαʺ (см. рис. 10):

Рисунок 10

Высчитываем угол верхнего запила:

β = 90° — α

Берём небольшой обрезок доски с сечение стропила и запиливаем один его конец под углом β. Прикладываем его вверху ендовы, как показано на рис.11. Отмечаем линию запила параллельно коньковой доске справа.

Преимущества и особенности конструкции

Есть ряд причин, по которым в проект дома включается ломаная кровля, чаще всего они вытекают из достоинств:

• Она позволяет максимально эффективно распорядиться пространством, расположенным под крышей. Там может быть оборудовано полноценное жилое помещение с достаточно высоким потолком, с естественным освещением, которое можно использовать в качестве кабинета, спальни, детской.
• Она улучшает внешний вид строения, делая более эффектным. При использовании современных кровельных материалов даже самая простая ломаная кровля, вносит «изюминку» в облик строения, делая дизайн эксклюзивным, дорогим.
• В дом с такой кровлей органично вписывается просторный балкон, благодаря чему подобные проекты пользуются особой популярностью среди заказчиков.
• Великолепно справляется с защитой от ветра и атмосферных осадков. Склоны сконструированы таким образом, что снег не задерживается на них, а свободно соскальзывает.

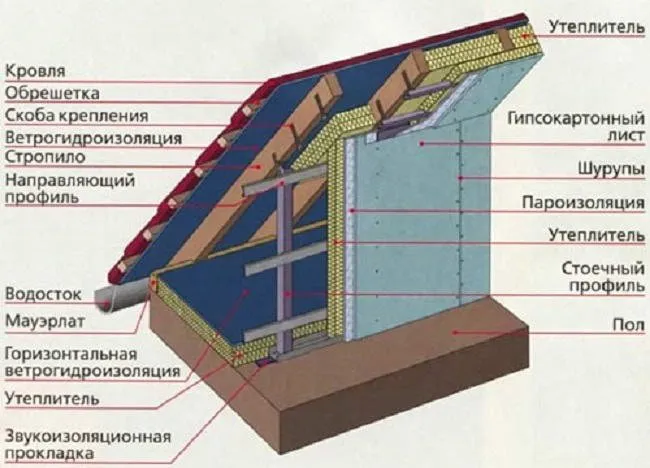

Чаще всего застройщики прибегают к сооружению кровли с ломаными скатами в ситуациях, когда мансарда дома будет использоваться для жилья. Это на самом деле проверенный временем, наиболее оптимальных вариант, не лишенный своих особенностей:

• Высокая стоимость. Для постройки этой конструкции необходимо большое количество высококачественного материала, так что она обойдется значительно дороже простой двухскатной.
• Техническая сложность, в виду которой осуществить сборку способны профессионалы с высоким уровнем столярных навыков. Для начала строительства нужен сложный расчет и грамотный чертеж. К тому же минимальное количество работников — три человека, бригаде меньшего состава это не под силу.
• Возможные потери тепла во время отопительного сезона, что приводит к большему расходу дров, газа или электричества.
• Высокая стоимость установки специальных мансардных окон.

«Врезание» крыш друг в друга. Г- и Т-образные крыши. Ендовы

Архитекторы называют крышу пятым фасадом — это один из самых выразительных элементов дома. Однако здесь необходимо выдержать баланс между дизайнерским решением и функциональностью крыши. С инженерной точки зрения чем проще крыша, тем меньше хлопот она доставит в строительстве и последующей эксплуатации. При проектировании крыши по бюджетному варианту следует, по возможности, избегать большого количества ендов, высотных перепадов конька, башенок и арочных форм.

На рисунках представлены основные типы простых конструкций крыш, но это всего лишь эскиз. Для правильного построения крыши должен быть разработан план крыши и основные разрезы, учитывающие линейные размеры здания и высотные отметки.

Как построить план крыши? Рассмотрим это на примерах (рис. 49). Современные загородные дома редко имеют план прямоугольника, чаще всего они строятся в виде букв Г, Т или в форме креста. Бывают и другие планировочные решения, нам сейчас важнее разобраться с основными принципами построения плана крыши. Планировку дома можно мысленно разбить на прямоугольники. Самый большой прямоугольник условно назовем основным помещением, а прямоугольники поменьше — пристройками.

рис. 49. Построение плана крыши

Нарисовав план стен, отступают от линий стен на 50 см (нормативный свес крыши) и в масштабе рисуют внешний периметр крыши. Затем на основной крыше рисуем прогон ab, перпендикулярно ему рисуем прогоны на пристройках cd. Теперь если соединить углы смыкания основной крыши и пристроек, то получим линию ендовы — внутреннего угла пересечения крыш. Здесь будет сделаны накосные стропильные ноги.

При одинаковой высоте коньков крыши накосные стропила устанавливаются на всю длину ендовы и будут опираться на мауэрлат и прогон основной крыши, углы скатов основной крыши и пристроек будут разными. Скаты получатся одного уклона только если ширина пристроек будет равна ширине основного помещения.

Укорачивание прогонов cd со стороны точки с изменяет линии ендовы. Расположение ее в плане под углом 45° приводит к тому, что скаты основной крыши и пристроек получатся с одинаковым наклоном, но конек пристройки станет ниже конька основной крыши. Изменением угла наклона ендовы (в плане) можно изменить высоту конька пристройки до требуемой величины. Накосное стропило, установленное в ендове, в этом случае, будет опираться на мауэрлат и прогон пристройки.

Укорачивание прогона со стороны точки а или b либо с обеих сторон приводит к образованию на крыше вальм. То же самое можно сделать с прогоном cd, укорачивая его со стороны точки d получим вальму на пристройке. Кстати, можно и удлинять прогоны, тогда на крыше получим треугольные, увеличенные на коньке, свесы крыши. Если полностью «согнать» прогон, например, прогон ab, в одну точку, получим шатровую крышу, в которой накосные стропила будут сходиться и опираться на единственную стойку.

В чердачных крышах, на любой высоте конька, прогоны пристроек стыкуются со стойками подстропильной конструкции основной крыши и опираются на прибоины (рис. 50). Гвоздевое соединение прибоин со стойками рассчитывается на срез гвоздей либо прибоина делается на всю высоту стойки.

рис. 50. Вариант стыкования двух крыш. Ендовы

Нарожники так же, как и в случае вальмовых крыш опирают на диагональное стропило, на которое предварительно нашиваются опорные бруски. Правило установки нарожников прежнее: они должны устанавливаться вразбежку, а не сходиться в одной точке накосного стропила.

Нарожники так же, как и в случае вальмовых крыш опирают на диагональное стропило, на которое предварительно нашиваются опорные бруски. Правило установки нарожников прежнее: они должны устанавливаться вразбежку, а не сходиться в одной точке накосного стропила. Нарожники в ендовах, как все остальные стропила могут быть выполнены по безраспорному и распорному варианту. Распорные стропила соединенные между собой в коньковом узле, низом упираются в накосную стропилину ендовы и отдают на нее распор. Сама же накосная стропильная нога получает дополнительное сжимающее напряжение, которое при упирании ее низом в мауэрлат, а верхом в коньковый узел, дает на мауэрлат распор. Этот распор старается «распрямить» угол стыкования мауэрлатных балок. Распор можно снять схваткой расположенной по низу накосного стропила и стойки либо, в случае Г-образной крыши, по низу накосных стропилин ендовы и вальмы расположенной с другой стороны. Если схватка будет расположена выше, она будет сжатым ригелем и распора не снимет. При изменении нижнего узла накосной стропильной ноги ендовы с упора на опирание, распор на стены не пойдет, а схваткой можно перехватить распор, возникающий в аварийных ситуациях при просадке конька.

Иными словами диагональные стропила крыш (вальмовые или ендовые) ничем особенным от обычных стропил не отличаются. Если встать к ним фронтально, то мы увидим все те же рядовые стропила, только длиннее и немного по-другому загруженные. Следовательно, их нужно проектировать и устанавливать по тем же правилам, что и рядовые стропила, только рассматривать их проекцию и схватки устанавливать соответствующим образом.

Стропильные фермы для различных типов крыши

При строительстве определённого здания обязательно используются стропильные системы того или иного вида, причём тип крыши будет полностью зависеть от проекта будущего строения.

Стропильная ферма для двускатной кровли

Двускатная кровля — это обычное строительство крыши для жилых строений, которые имеют не более трёх этажей. Предпочтение отдаётся именно такой конструкции из-за технических характеристик наклонной формы стропильной системы, а также благодаря тому, что монтажные работы проводятся легко и просто.

В состав стропильной системы двускатной кровли входят две прямоугольные наклонные плоскости. Верхняя часть здания с торцовой стороны напоминает треугольник. Главные составляющие двускатной крыши — это мауэрлат и стропильные ноги. Чтобы правильно распределить нагрузку по стропилам и стенам, монтируют подкосы, ригели и стойки, благодаря которым можно создать долговечную, жёсткую, элементарную и лёгкую схему установки конструкции для двускатной кровли.

Поверх стропил можно монтировать разреженную обрешётку или сплошную, а далее прикрепить на неё битумное покрытие, черепицу или какой-либо другой вид материала. Стропила и сама обрешётка обычно изготавливаются из брусьев или досок, которых скрепляют гвоздями, болтами или соединительными деталями из металла. Металлические профили можно применить в качестве стропил, благодаря чему перекрываются значительные пролёты. При этом не нужно использовать лишние стойки и подкосы.

Устройство стропильной системы для двускатной кровли позволяет равномерно распределить всю существующую нагрузку по периметру здания. Нижние концы системы делают упор на мауэрлат. Фиксируются они крепежами или скобами из металла. По углу наклона брусков для стропил можно определить, под каким углом будут наклонены скаты кровли.

Стропильная система для вальмовой кровли

При обустройстве системы для вальмовой кровли потребуется установка разных типов стропил:

Стропильные ноги, расположенные сбоку, делаются из доски, а монтируются они идентично деталям традиционной скатной крыши с наслонной или висячей конструкцией. Вальмовые основные стропила — это наслонные части. Для нарожников используются доски или бруски, крепящиеся не только к мауэрлату, но и к диагональным балкам.

Для установки такого вида конструкции точно рассчитывается угол наклона, а также сечение накосных балок. От длины пролёта зависят и размеры деталей.

страны сидит пол страны стережет

Соблюдайте симметричность при установке диагональных балок для стропил, иначе кровля деформируется от значительной нагрузки.

Стропильная система для ломаной крыши

Ломаная кровля — это конструкция со стропилами, которые состоят из нескольких отдельных элементов. При этом они должны располагаться под различными углами относительно горизонту. А так как нижняя стропильная часть находится практически вертикально, мансардное помещение здания получает дополнительную площадь, благодаря чему его можно использовать как жилое. Устройство такого вида крыши выполняется при строительстве четырёх- или двускатной конструкции стропил.

Рассчитывать четырёхскатную систему стропил нужно профессионалам, а вот двускатную ломаную кровлю можно сделать и самостоятельно, поскольку её монтаж очень прост. Для этого необходимо установить опорный каркас, который должен состоять из прогонов, а также стоек. Горизонтальные детали закрепляются с висячими стропилами. А вот к мауэрлату закрепляются опоры ломаной крыши укорочёнными ногами стропил.

«Кукушка» в стропильной ферме

Так называемая кукушка на кровле — это небольшой выступ, который находится на мансардном этаже. Здесь расположено окно для лучшего освещения мансардной комнаты. Монтаж «кукушки» проводят тщательно, при этом контролируют параметры всей конструкции: глубину вреза, угол наклона и другие факторы. Однако перед этим производят необходимые замеры.

Первый этап работ начинается с монтажа мауэрлата (брус с сечением 10х10 см, который нужен для опоры строп). Стропильная система выступает в качестве скелета для кровельного материала. Для придания конструкции жёсткости применяют распорки, которые монтируют между двумя ногами стропил.

После завершения установки стропильной фермы укладывают обрешётку, вид которой зависит от купленного покрытия для крыши. Монтаж обрешётки делается сплошным или с определённым шагом. Для неё обычно применяют доски, ОСБ и фанерные листы. Кроме того, установка кровельного материала должна быть идентичной по всей кровле.

Основная сложность при установке подобной системы стропил — это расположение внутренних углов. В данных местах может скапливаться снег, а значит, возрастёт нагрузка, из-за чего изготавливают сплошную обрешётку.

Ферма стропил крыши-шале

Особенность устройства такой конструкции заключается в выносе козырьков, а также свесов за пределы дома. Кроме того, должны быть стропила и балки для кровли, выпускающиеся до трёх метров по сторонам здания. Каждый из этих элементов закрепляется кронштейном к стене строения в нижней части. Далее обвязывают края балок. Они служат как опора для покрытия кровли строения.

Но создавая большие свесы, необходимо производить монтаж армированного пояса параллельно с установкой шпилек для мауэрлата. Необходимо изготовить анкеры, способствующие закреплению консолей. В этом случае стропила превосходно зафиксируются анкерами и, кроме того, врезками.

Чтобы вынести боковые карнизы, делается коньковый брус, после чего на уровне мауэрлата выносятся балки, которые должны быть идентичными длине конька. На данные детали конструкции опирается ферма, а в дальнейшем — стройматериал для кровли.

При проектировании строения угол кровли-шале рассчитывают исходя из характеристик местного климата и прочих факторов. При угле ската около 45 о не берётся во внимание нагрузка от снега, поскольку при данном варианте он не задержится на крыше. При этом пологая кровля выдержит нагрузку от снега, однако надо делать монтаж усиленной стропильной фермы. Перед установкой кровли-шале подготавливается проект здания, ведь неординарность самой кровли, а также длинные карнизы и её свесы к этому обязывают.

Стропильная ферма, предназначенная под мягкую кровлю

Мягкая кровля делается различными способами, однако существуют в технологических методах её постройки общие характеристики. Изначально надо провести подготовку. Обустраивая кровлю для дома из пенобетона или другого материала, сначала устанавливают мауэрлат, затем в верхних венцах здания производят врубку под балки потолка с шагом до одного метра. Рассчитывается расстояние между досками исходя из вида стропильной конструкции.

Если длины досок обрешёток не хватает, то стыки деталей необходимо располагать в различных местах. Таким способом можно правильно распределить участки, которые были ослаблены.

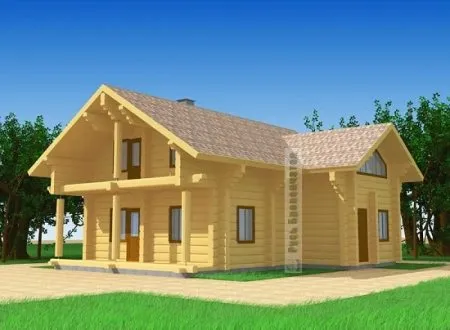

Крыша Г-образного дома

Некоторые загородные или частные дома имеют конструкцию буквой «Г». Соответственно и крыша такого дома тоже будет делаться по этой форме. Но если создание традиционной крыши легко и понятно, то вот как делается Г-образная крыша? Ее стропильная система не такая простая, да и с изготовлением нужно будет постараться. Все же, при должной инструкции и правильным советам, начинающий мастер может постараться воплотить задумку в жизнь.

Мы рассмотрим технологию создания Г-образной крыши, узнаем все тонкости и советы по сооружению, а также определение данной кровли. А благодаря наглядным фото и видео весь процесс работ будет еще легче.

Советы

На сегодняшний день специалисты рекомендуют воспользоваться наиболее эффективным способом установки стропильной системы двускатной крыши.

Для качественной установки применяется комбинированный способ установки висячих и наклонных стропил. При таком сочетании возможно снизить расход материалов и повысить уровень прочности конструкции.

Во избежание протеканий во время дождя по краям стен делают свес около 55 см. Это поможет защитить верхние части стен от сырости. Перед установкой стропил их обязательно обрабатывают антисептиком, антигрибковыми средствами, а также антипиренами от возгорания.

Для усиления конструкции в целом выполняются затяжки. Усиление стропил с помощью затяжек выполняется по принципу: чем ближе к коньку, тем они массивнее. Затяжки делают деревянным брусом с большим сечением

При этом важно контролировать надежность фиксации и соединения узлов

Стропильные системы скрепляются болтовым способом

При этом важно использовать шайбы и пластины из металла. Так гайки будут меньше утапливаться в поверхность древесины

Прдробнее об установке стропильной системы двускатной крыши вы узнаете в следующем видео.

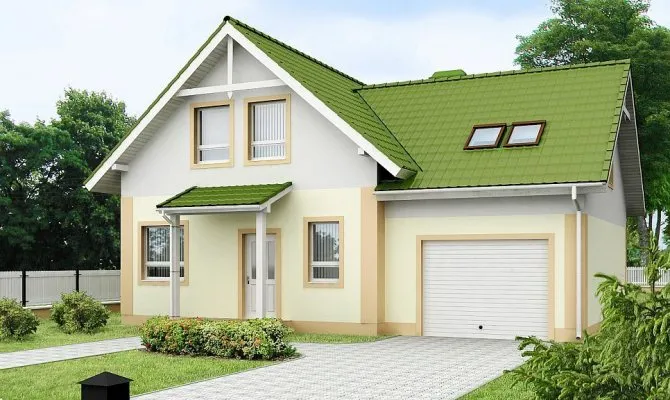

Что такое Г-образная крыша

Этот вид крыши представляет собой конструкцию над домом, которая выполнена в виде двух стандартных двухскатных кровель. Они соединяются между собой под углом в 90°. Вот поэтому крыша и названа Г-образной, так как получается подобие буквы Г. Самый сложный узел во всей этой конструкции – места стыков, где встречаются две стропильные двускатные системы, то есть как внешний, так и внутренний углы.

Все зависит от фронтонов. Простая – конструкция, которая имеет одинаковую ширину, при которой торцевые стены двух частей Г-образной постройки имеют одинаковую ширину. Сложная крыша та, фронтоны которой имеют разные габариты. В таком случае высота конька каждой части будет отличаться, что усложнить процесс стыкования стропильных ног под прямым углом друг с другом. Очень часто данная крыша делается ломаной, при которой одна двухскатная половина находится ниже, чем другая.

Получается, что для обычных домов, Г-образная крыша не подходит, только для соответствующих построек. Основная задача при строительстве Г-образной крыши – это правильно выполнить расчеты и монтаж стропильной системы. Если сделать все качественно, то как показывает практика и отзывы профессионалов, данный тип крыши еще надежнее, нежели обычная двухскатная кровля. Почему? Стропильные ноги конструкции на углах являются некими ребрами жесткости, которые поддерживают остальные элементы.

Самостоятельное изготовление стропильной системы

Перед тем как будет начат монтаж стропильной системы, к продольным стенам надо анкерами закрепить мауэрлат. Дальше нужно определиться с нужным сечением ног для стропил, зависящих от расстояния и их длины. Если есть необходимость в увеличении длины стропил, то соедините их различными крепёжными элементами.

При использовании различного утеплителя нужно выбрать идеальное расстояние между элементами стропил для того, чтобы уменьшить количество обрезков теплоизоляции.

Монтаж стропильной системы надо производить в таком порядке:

Типовые узлы стандартной стропильной системы

Прочность конструкции стропил зависит от идеально подобранного сечения досок, а также от высокого качества стропильных узлов. Соединение деталей для конструкции крыши делается согласно установленным правилам.

Главные типовые узлы в стропильной системе:

После того как была выбрана конструкция стропильной системы, надо составить план, в котором выделить все узлы. В каждой конструкции они изготавливаются по-разному, поскольку это зависит от разных нюансов: вида кровли, её размера, угла наклона.

Стропила из профильной трубы

Стропила из профильной трубы — это металлоконструкция, которая собирается с использованием решетчатых стержней. Само производство таких ферм является процессом весьма трудоёмким, однако и более экономичным. Для изготовления стропил применяют парный материал, а косынки являются соединяющими элементами. Конструкция стропил из профильных труб собирается на земле, при этом применяются клёпки или сварка.

Благодаря таким системам, перекрываются любые пролёты, но надо произвести правильный расчёт. При условии, что все работы по сварке будут сделаны качественно, в дальнейшем остаётся только перенести элементы конструкции на верх здания и собрать их. Несущие стропила из профильной трубы имеют множество достоинств, таких как:

Ригель в стропильной системе

Ригель — это достаточно широкое понятие, однако в случае с крышами он имеет определённое значение. Ригель представляет собой горизонтальный брус, который связывает стропила. Такой элемент не даёт крыше «распираться». Изготавливается он из дерева, железобетона, а также металла — всё зависит от вида сооружения. А служит ригель для распределения нагрузки, которую оказывает стропильная система.

Закрепляться он может в разнообразных местах между ногами строп. Здесь существует прямая закономерность — если ригель закрепить выше, то брус для его монтажа необходимо подбирать с большим сечением.

Способов фиксации ригеля к стропильной системе множество:

Крепление существует с врезкой или накладное. В целом ригель — это расчётный узел, как, впрочем, и вся система строп крыши.

Крепление стропильной системы

Для обеспечения надёжности системы стропил надо изначально выяснить, каким образом они скрепляются с опорной кровлей и коньком. Если делается крепление для предотвращения деформации кровли при усадке дома, то сверху стропила закрепляются шарнирной пластиной либо гайкой с болтом, а снизу — скользящей опорой.

Висячие стропила нуждаются в более плотном и надёжном креплении в коньке, поэтому в данном случае можно применить:

В наслонной системе не соединяются между собой стропильные ноги, так как прикрепляются они к коньковому прогону.

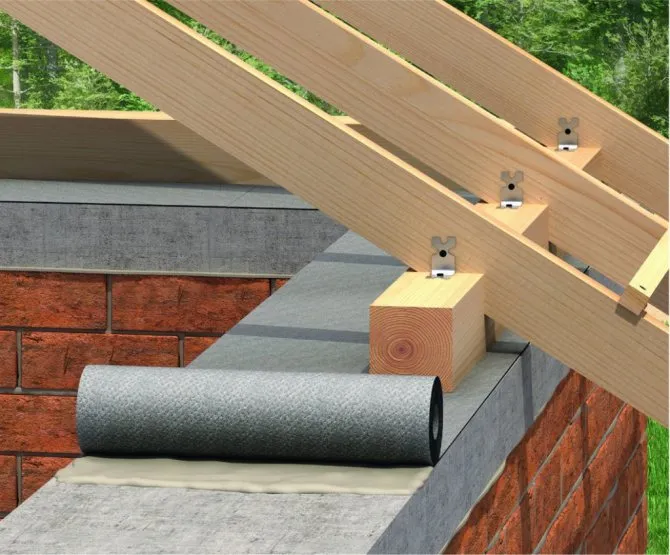

Крепление стропил к мауэрлату происходит методом вырубки, которую делают в стропильной ноге. Благодаря этому способу крепления не ослабится опора кровли. Вырубка также делается при установке стропил на балки перекрытия. В данном случае врез делается и в опорной балке.

Выполняем расчеты для крыши

Первый шаг, перед тем как сделать Г-образную крышу – это проведение расчетов. Они должны быть точными. Нужно вычислить нагрузку на стропильную систему и другие параметры.

За основу берутся такие факторы:

• Уровень постоянной нагрузки. Здесь речь идет об общем весе кровельного пирога. Он будет оказывать на конструкцию большую нагрузку. Кровельный пирог крыши включает в себя систему, которая состоит из утеплителя, гидро- и пароизоляционного слоя, обрешетки и кровельного материала.
• Сезонная нагрузка на крышу. Сюда входят осадки разного типа: дождь, снег и ветер. К тому же нужно учитывать, что снег зимой может находиться на кровле постоянно. Вот почему нужно учитывать климатические особенности региона и выбрать правильный угол наклона Г-образной кровли. Благодаря этому сезонная нагрузка снизится. Например, если в вашем регионе много снега и дождя, то угол наклона делается большим. А вот в регионах с сильными ветрами лучше сооружать крышу, которая имеет пологий угол наклона. Парусность уменьшается, как и ветровая нагрузка на нее.
• Дополнительная нагрузка на крышу. Речь идет о дополнительных коммуникационных приспособлениях, таких как водяной бак, спутниковая тарелка, дымовая или вентиляционная труба.

Это ответственный момент, который должен быть выверен правильно. Учитывая все данные, перечисленные выше, он может сделать соответственный чертеж со всеми точными указаниями: выбранный угол ската и другие параметры конструкции. Отталкиваясь от чертежей и выполняется вся работа.

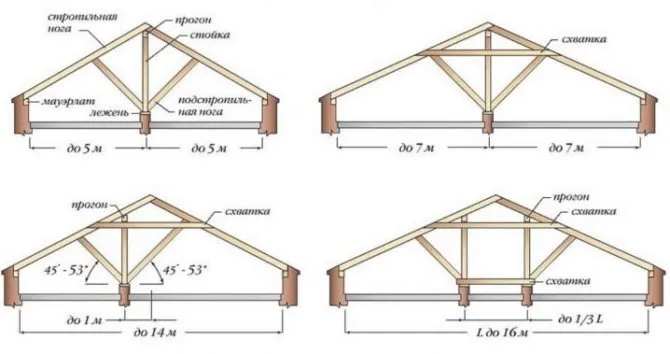

Стропильные фермы крыши и её виды

Стропильная система — основа крыши, которая делает упор на несущие элементы строения и служит также каркасом для различных видов материалов для кровли: утеплителей, гидроизоляции, разнообразных покрытий.

Габариты и конструкция стропил зависят от:

Стропильная система имеет:

Каждый из приведённых факторов очень важен, поскольку необходимо понимать, какой тип стропильной системы будет оптимально подходить для той или другой определённой ситуации.

Когда речь заходит о малоэтажных домах, то самую большую распространённость получают конструкции из дерева. Во многих случаях применяют три вида стропильных ферм: висячие стропила, наслонные стропила и смешанную систему стропил.

Характеристика висячих стропил

Висячие стропила — это наиболее элементарный вид стропильных систем, их характеристики:

Если крыша дома сложной конструкции, виды стропил можно чередовать. Например, при наличии опор или средней основной стены делают монтаж наслонных стропил, а при отсутствии таковых элементов — висячие стропила.

Особенности наслонных стропил

Для наслонной системы стропил дом должен быть дополнительно оборудован несущей стеной, расположенной посередине. Различают наслонные стропила по таким признакам:

Смешанная система стропил

Конструкция комбинированной системы наиболее сложная, поскольку включает в себя части двух других видов стропил — висячего и наслонного. Применяется она для мансардной кровли. Стены комнат, которые находятся на втором этаже, образуют вертикальными опорами, эти опоры являются и промежуточными стойками для стропильных балок.

Часть стропил, которые соединяют один конец стоек, функционирует как ригель для скатов, расположенных сбоку, причём для верхней части конструкции они являются затяжкой.

Одновременно горизонтальные брусья выполняют такие функции: для верхних скатов — мауэрлат, для боковых — коньковый брус. Чтобы увеличить прочность кровли, монтируют подкосы, которые соединяют боковые скаты и вертикальные стойки.

Комбинированная система строп в изготовлении самая сложная и трудоёмкая, но эти недостатки вполне компенсируются увеличением несущих качеств кровли в отсутствии лишних опор, особенно, когда есть необходимость перекрывать значительные пролёты в здании.

Материалы для создания крыши

Так как наша Г-образная кровля имеет форму буквой Г, а составные части стыкуются под углом в 90°, логично, что для работы потребуется большое количество элементов. Если сравнивать, то нужных материалов потратится столько, сколько на создание вальмовой крыши. Чтобы сделать конструкцию, потребуются следующие элементы:

Угловые стропила создаются из сдвоенного бруса или обрезной доски (сечение 10х5 см или 15х5 см). Если стропила обычные, то сдваивать элементы необязательно. Все пиломатериалы должны иметь влажность не больше 15–20%. Это нужно для того, чтобы каркас не слишком сильно уседал. Это может разрушить конструкцию.

Настил кровельного материала

Перед тем, как покрыть трехскатную крышу кровельным материалом, проводят ее гидроизоляцию. На поверхности земли растягивают рулон пленки, нарезают его на полосы. Затем их с помощью строительного степлера закрепляют на стропилах горизонтально, располагая внахлест 10-15 см. Поверх гидроизоляции крепят контр-обрешетку из тонкой рейки и монтируют обрешетку. Для металлочерепицы и профнастила подходи решетчатая схема обрешетки, а для мягкой кровли только сплошная.

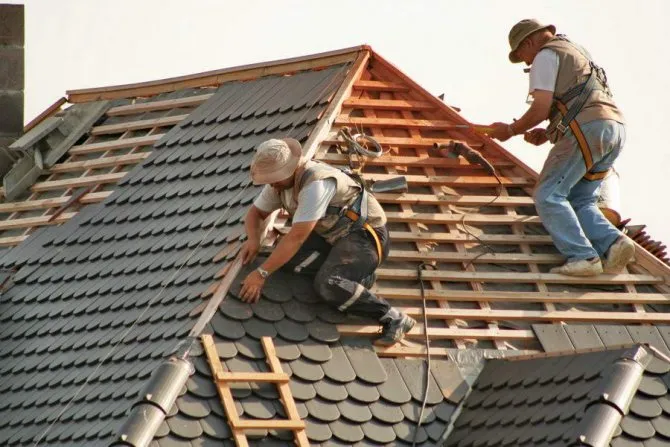

Настил кровельного материала начинают снизу, располагая листы или отрезы так, чтобы они находили друг на друга в местах соединений на 10 см. Все швы и углы между скатами обрабатывают герметиком на силиконовой основе. Крепеж используют только тот, что поставлялся в комплекте с кровельным материалом. Обычно это специальные гвозди или саморезы, изготовленный из оцинкованного металла, снабженные каучуковой шляпкой. При закручивании такая шляпка расплющивается, чтобы защитить отверстие от попадания влаги, благодаря чему кровля не будет протекать.

Трехскатная крыша – не только эстетичное, но и функциональное решение обустройства кровли, затраты на которое окупаются долгим сроком эксплуатации и высокой степенью защиты от ветра и осадков!

Разметка

Дабы Г-образная крыша была правильной, важно выполнить разметку на мауэрлате и затяжках. Сюда входит нанесение меток, где будут располагаться те или иные элементы скелета. Чтобы нанести эту разметку используется строительный карандаш, специальная мерная линейка и чертеж, на который нужно ориентироваться.

Для начала ставится метка на центральную часть торцевых стен дома формой Г, от центральных частей рисуеются прямые линии вдоль стен. По этой разметку будет установлен коньковый прогон. Длина двух коньков намечается так, как указано в чертеже (расположение опорных стоек тоже).

Следующий шаг – выполнить разметку течек расположения стропильных ног. Шаг указан в чертежах. Отметки наносятся на мауэрлате.

В конце осталось разметить точки расположения угловых стропильных ног и нарожников. Теперь узнаем, как делается Г-образная крыша своими руками.

Создание Г-образной кровли

1. Для начала на конструкцию устанавливается коньковая доска (5х20 см), уложенная на временные стойки из досок, сечением 5х15 см. Конструкция располагается строго посередине коробки, как и требуется для конька. Это показано на фото ниже. Временные стойки там не изображены.



2. Теперь устанавливается основа – стропила. Они делаются из доски 5х20 см. Что касается стропил на фронтонах, в ендове и на стыке конька, то их нужно устанавливать первыми так, как показано на фото ниже.
3. Дальше можно увидеть, как устанавливать стропила в ендове, если ширина карниза будет составлять 50 см.
4. Теперь устанавливаются все остальные стропильные ноги, как это показано на фото ниже. Все монтируется в согласии с чертежами. Благодаря разметке мы знаем, где монтировать ногу.

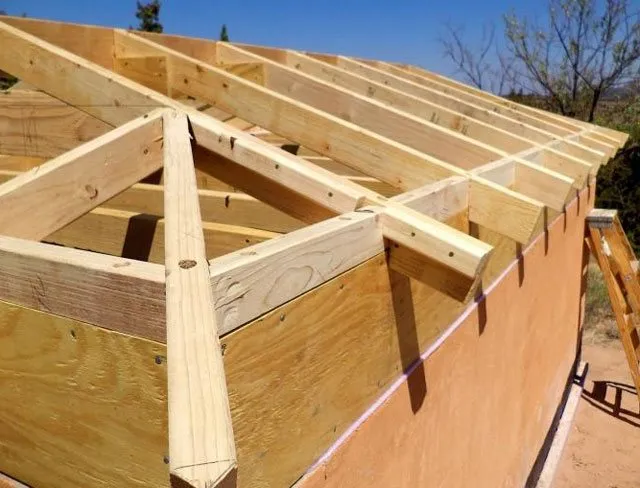

5. Что касается установки углового стропила в ендове, то оно делается из двух досок. В углу каркаса постройки закрепляется небольшой брусок треугольной формы. Это можно увидеть на следующем фото.



6. Между точками А и В, которые можно увидеть на фото, следует натянуть разметочную веревку.
7. Образовавшийся угол нужно измерять специальным инструментом – малкой.



8. Дальше делается шаблон, чтобы выполнить разметку верхнего запила углового стропила. Для этого используется короткий отрезок доски, один конец будет отпилен под углом, который мы вымеряли ранее. После чего размечается другой запил, параллельный коньку. При этом нужно приложить шаблон к макушке вдоль веревки.



9. Дальше определяется другой размер. Нужно приложить доску-шаблон к макушке, и замерять расстояние, как это показано на фото.
10. Именно на это число нужно срезать верхнюю грань досок для угловых стропил. Стесать угол можно при помощи топора или бензопилы.
11. Используя доску нужной длины, благодаря доске-шаблону размечается и запиливается верхний и нижний конец первой половины угольного стропила на ендове. После чего делается запил в том месте, где стропило опирается на мауэрлат. В нашем случае расстояние получилось 5 см. Именно на 5 см следует опустить стропило, чтобы совместить его с веревкой. Сделав запил, стропильная нога устанавливается на место.
12. Вторую половину ноги нужно сделать симметричной в зеркальном виде, как показано на фото ниже.



13. Под угловые стропильные ноги устанавливается стойки для жесткости, которые опираются на шпренгели. Они сделаны из бруса, сечение которого 10х20 см.
14. Теперь можно установить нарожники, как показано на фото ниже.



Крепеж мауэрлата

Каркасная конструкция из стропил закрепляется к балкам перекрытий. Однако в этом случае нагрузка на стропильную конструкцию распределяется в местах крепления балок. Такой подход при установке кровельной конструкции возможен для небольших и легких строений. Мауэрлат нужен для равномерного распределения нагрузки кровли в верхней части стен. Мауэрлат монтируют параллельно коньку будущей кровли. Так составляется основной каркас. На изготовление мауэрлата уходит деревянный брус сечением 150х150, 100х100 или 100х150 мм.

Есть разные способы крепежа мауэрлата к стене

1. Для монтажа используются специальные металлические шпильки, которые вмурованы в металлическую балку (она залита по всей длине стенки). Шаг крепления в этом случае составляет до 120 см. Крепеж выполняется в шахматном порядке. При этом выбирается резьба шпилек М12. Элемент может выступать над бетоном до 30 мм. Высота бруса мауэрлата может быть превышена с учетом гидроизоляционного слоя из рубероида. В деревянном брусе должны быть просверлены отверстия, через которые материал крепится (притягивается) к балке (гайками с шайбами).
2. Если планируется выполнить монтаж двускатной кровли площадью меньше 250 кв. м, то шпильки, с помощью которых мауэрлат крепится к стене, закладываются в сами стены еще при возведении. Для обеспечения большей прочности и надежности будущий деревянный каркас крепится шпильками, замурованными на достаточную глубину (больше, чем в бетонной балке).
3. Проволока-катанка, которая вмонтирована в кладку из кирпича, позволяет осуществить установку мауэрлата. Этот метод хорош тем, что при монтаже кровли учитывается небольшая площадь.

Важная часть кровельной конструкции – фронтон – представляет собой продолжение стены со скатами кровли. На двускатной крыше возводят фронтоны в виде треугольника. Монтаж стропильной системы в этом случае подразумевает установку крайних ферм, которые будут служить их каркасом. Для грамотного возведения каркаса обязательно проверяется вертикальность конструкций с одинаковой высотой. Сверху фронтоны крепятся на конек (прогон), дальше производится монтаж остальных элементов стропильной конструкции.

Установка стропильной системы выполняется на обрешетку с шагом, рассчитанным на установку определенного кровельного материала (учитываются размеры, степень жесткости, способ монтажа). Для гибких материалов (битумная черепица, ПВХ-пленка, рулонный битумный кровельный материал) делается ровный настил сплошным слоем. Утепление кровли – обязательный этап при возведении конструкции, так как нужно позаботиться о минимизации возможных теплопотерь. Это может быть листовой материал, который укладывают на каркас с определенным шагом исходя из расчетов.

Монтаж Г-образной крыши с фронтонами различной ширины

В прошлой статье мы рассказывали о монтаже кровли, которая имеет вид буквы «Г» с однообразными фронтонами. Теперь стоит взглянуть на случай, когда фронтоны разной ширины.

Здесь видно, что один из фронтонов будет иметь ширину 6 метров, а другой – 7 метров. В таком случае углы наклона стропил получаться разных размеров, а это повлияет на то, что концы стропил в карнизе не сойдутся по вертикальной линии (нижнее изображение). В этом примере такой перепад составит примерно 10 см.

В данной ситуации стоит пойти двумя путями решения:

1) Один конёк устанавливается ниже другого. К тому же данная кровля включает уже три фронтона (см. изображение 2):

О подобной конструкции мы расскажем в следующей публикации, только на примере кровли в форме буквы Т.

2) Кровля создается с опорой стропил на перекрывающие балки. В таком случае коньки можно установить на одном уровне. На данном варианте мы остановимся подробнее.

Мы сделали акцент на фронтонах в данной и прошлой статье. Хотя фронтоны могут быть заменены вальмами и полувальмами. Пример использования подобных деталей на изображении 3.

Вальмовая крыша (шатровая)

Итак, что же такое четырехскатная крыша? По сравнению с простыми остроконечными крышами, которые имеют наклонные конструкции с 2-х сторон здания, шатровые крыши имеют склоны со всех сторон. Помимо дополнительной защиты от дождя, шатровые крыши также лучше подходят в ветреных погодных условиях.

Но есть и обратная сторона, это стоимость. Четырёхскатные крыши более дорогие в сравнении с простой двускатной крышей. Кроме того, наклонные плоскости означают, что чердачного пространства практически нет, как показано на изображении ниже.

Фотография – naoi-a

Для чего нужна лобовая доска?

Лобовая доска – это элемент кровельной системы, который располагается на нижнем краю ската крыши и выполняет несколько функций:

1. Защита от попадания воды, снега и льда: лобовая доска предотвращает проникновение воды и других осадков внутрь конструкции крыши и, следовательно, защищает от протекания кровли внутри здания. Кроме того, лобовая доска помогает предотвратить образование льда и снегоследа на краю кровли, что может привести к повреждению самой кровли или других элементов здания.

2. Декоративная функция: лобовая доска может быть использована для придания крыше более завершенного и привлекательного внешнего вида. Она может быть выполнена в различных стилях и цветах, что позволяет подобрать ее под общий дизайн здания.

3. Укрепление края кровли: лобовая доска укрепляет край кровли и предотвращает ее деформацию под воздействием ветра, осадков и других факторов. Она также служит опорой для крепления водосточной системы.

Лобовые доски могут быть изготовлены из различных материалов, включая дерево, металл, пластик и композитные материалы. Выбор материала зависит от требований к конструкции крыши, климатических условий, бюджета и дизайнерских предпочтений.
