Отопление из полипропиленовых труб в частном доме: схемы, монтаж, диаметр

Содержание

Технические характеристики и нюансы использования труб из полипропилена

Лучшие PP-трубы для отопления

Монтаж ПП отопления

Выбор схемы ПП отопления

Виды разводки ПП отопления

Варианты подключения радиаторов

Инструмент для монтажа ПП отопления

Пайка ПП труб

Подбор диаметра ПП труб

Коротко о главном

Полимерные изделия успешно заменяют тяжелые стальные и чугунные трубопроводы, и несмотря на разнообразие пластиковых трубных продуктов, наиболее популярным вариантом для обогрева помещений в частных домах является использование полипропиленовых труб.

https://1-teplodom.ru/wp-content/uploads/d/b/1/db1a41173988a88868fe79405747af09.jpg

Технические характеристики и нюансы использования труб из полипропилена

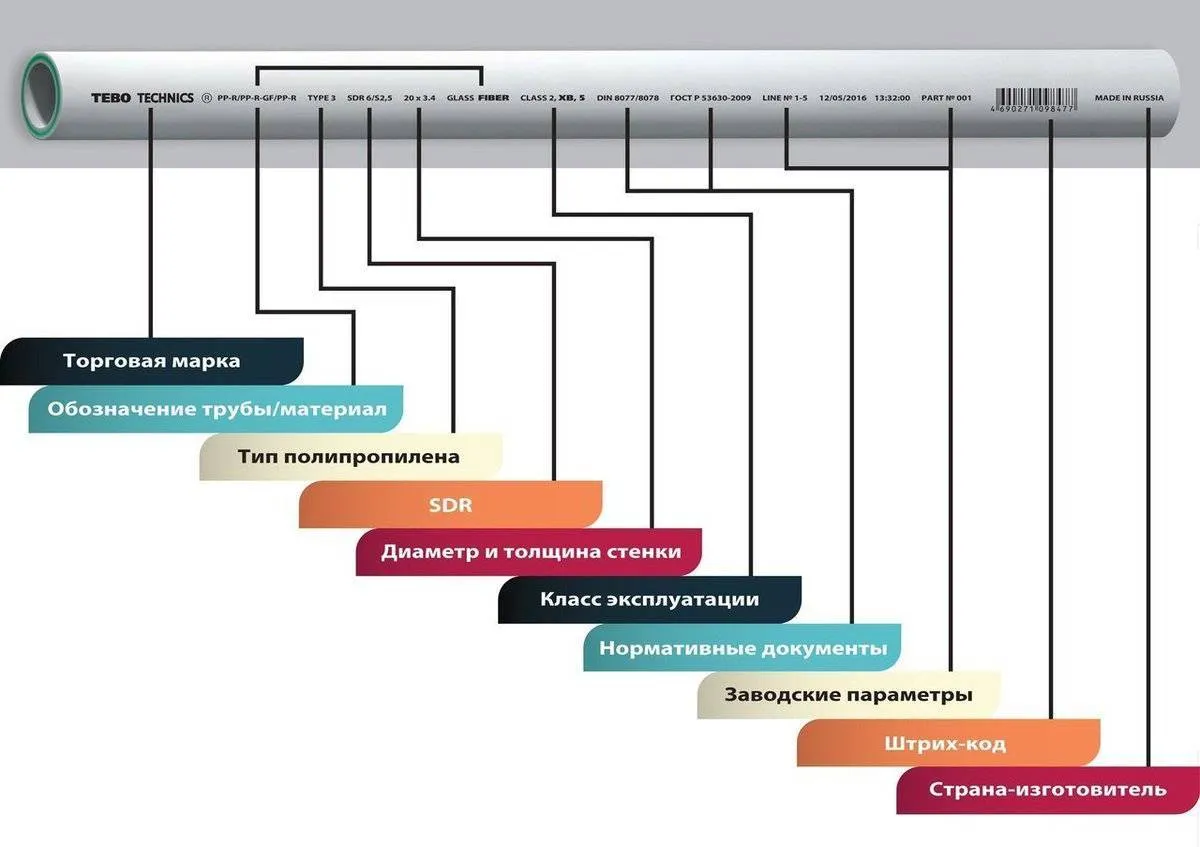

Для обозначения полипропиленового трубопроката используют аббревиатуры: ПП и PP. Сам материал представляет собой термопластичный полимер. Для его получения применяют полимеризацию. Этот процесс выполняется при наличии комплексных катализаторов, содержащих металлические элементы. Полипропилен в обычном состоянии может иметь вид белого порошка или гранул. В некоторых случаях исходное сырье представляет собой окрашенный материал. Существует несколько видов полипропилена. У каждого из них молекулярная решетка имеет свое индивидуальное строение. Промышленные предприятия используют изотактический, атактический и синдиотактический материал. Эти виды полипропилена отличаются химическими и физическими свойствами. Атактический полимерный материал обозначается PPH. Он отличается каучукообразной кристаллической решеткой. Благодаря такой структуре полипропилен имеет маленькую плотность, которая составляет 850 кг/м3. Данный материал плавится при температуре 80 °C. Поэтому его не используют для изготовления труб.

https://upload.wikimedia.org/wikipedia/commons/thumb/2/2e/Atactic_polypropylene.svg/1600px-Atactic_polypropylene.svg.png

Важно! Для отопления из полипропилена используют трубопроводы, которые созданы из материала с изотактической структурой. Такие трубопроводы обозначаются PPR.  Изотактический полипропилен — это упругий материал. Он выдерживает температуру до 160 °C и воздействие агрессивных веществ химического происхождения. При этом его плотность равна 910 кг/м3. Трубы для отопления из полипропилена имеют и другие значимые свойства и характеристики:

• Техническая температура плавления, равная 260 °C. Это значение позволяет выполнить пайку материала при помощи электрического паяльника.
• Высокий коэффициент линейного расширения, позволяющий при нагреве до 60 °C материалу увеличиваться в длину до 9%.
• Полипропилен — это термопластмасса, которая способна расширяться или уменьшаться в зависимости от температуры воздуха.
• Коэффициент теплопроводности ПП трубопроводов в обычном исполнении составляет 0,24 Вт/м*°C, а у варианта с армирующим слоем он в два раза больше и равен 0,45 Вт/м*°C.

https://innoformula.ru/wp-content/uploads/2019/07/grafik-koef_teploprovodnosti.jpg

• Срок службы, составляющий минимум 50 лет. Отопление из полипропиленовых труб прослужит не менее полвека, если система эксплуатируется при номинальных параметрах рабочей среды, включая напор и температуру. Если ПП трубопроводы используются в качестве коммуникаций для перемещения воды с температурой максимум 20 °C, системой можно будет пользоваться почти 100 лет.
• Цена трубопроводов из полипропилена меньше, чем аналогичной продукции из металла.
• Для соединения PP труб друг с другом и с ПП фитингами выполняют пайку. Этот процесс возможен, потому что происходит взаимная диффузия материалов. Данная особенность позволяет создавать прочные стыки. Герметичность соединений не уступает водопроницаемости цельного материала. Благодаря такой особенности систему отопления из полипропиленовых труб можно без опасения замуровывать в бетонные строительные конструкции зданий, например полы.
• Полипропилен — это материал с маленьким гидравлическим сопротивлением. Он не гниет, не повреждается коррозией и не покрывается грибком.

https://files.stroyinf.ru/Data2/1/4293808/4293808264.files/27.gif

• Монтаж отопления из полипропиленовых труб — это бюджетный способ создания системы нагрева помещений. Стоимость 1 м полимерного трубного изделия начинается примерно с 50 руб. При этом цена фитингов ниже, чем других подобных деталей из металла, металлопластика PEX-AL-PEX, термостойкого полиэтилена PE-RT и так далее. Поэтому соединение труб между собой и с различными элементами системы из ПП обходится недорого.

Не стоит забывать, что полипропиленовый материал также обладает недостатками. Одним из главных минусов ПП является низкая устойчивость к ультрафиолету, большое линейное расширение и высокая способность пропускать кислород. На заметку! Из-за неспособности длительное время выдерживать воздействие ультрафиолетовых лучей рекомендуется для наружного монтажа отопления из полипропилена использовать зеленые, черные или серые трубы. При выборе полипропиленового трубопроката нужно учитывать номинальное давление изделий. Оно обозначается PN. На него влияет особенность кристаллической решетки материала.

https://mblx.ru/wp-content/uploads/2019/06/2-52-1110×737.jpg

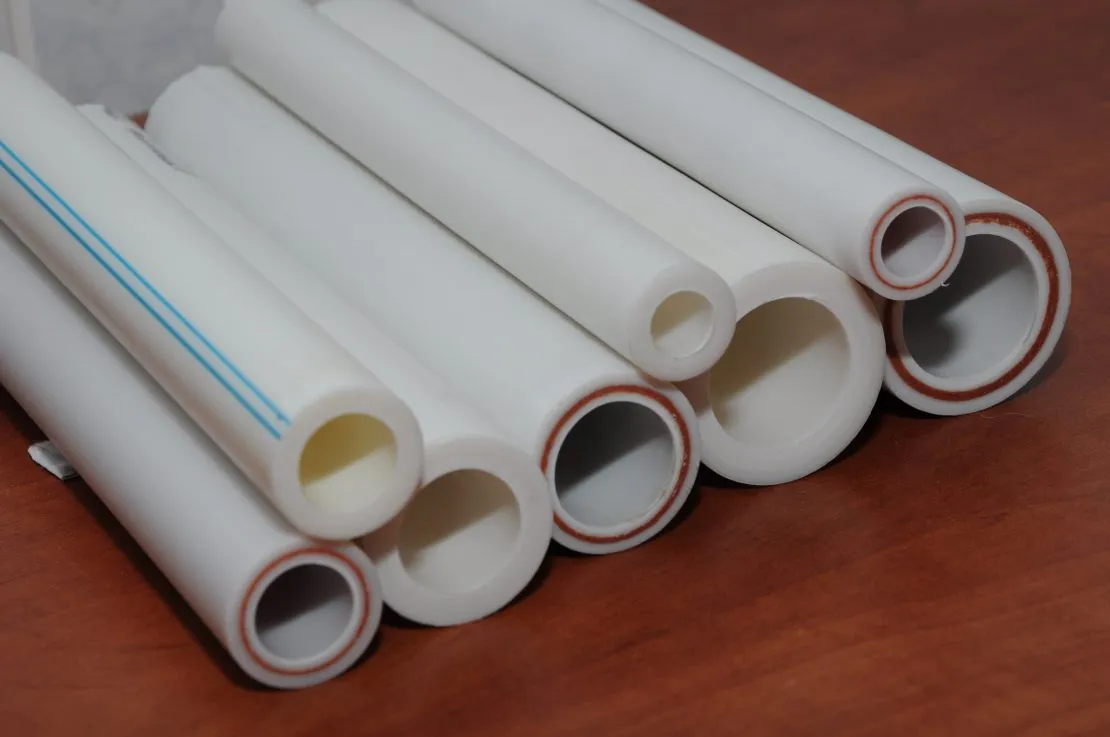

Существуют следующие виды ПП трубной продукции в зависимости от максимального напора:

1. PN10 — трубы, изготовленные из чистого ПП. Они предназначены для перемещения рабочей среды с температурой максимум 45 °C. У них разрешенный напор составляет максимум 10 бар. По данным причинам их используют только для перемещения воды, у которой температура не превышает 20 °C.
2. PN20 без армирования — изделия с толстыми стенками, произведенные из обычного полипропилена. Их разрешено применять в системах с горячей водой, так как они выдерживают 16 бар и температуру максимум 60 °C.
3. PN20 и PN25 — трубная продукция из обычного полипропилена, но с армирующим слоем из стекловолокна. Изделия обозначаются PPR-CF-PPR. Они выдерживают 20 бар и температуру максимум 80 °C. Их используют в системах с горячей водой и даже при строительстве отопления из полипропиленовых труб.

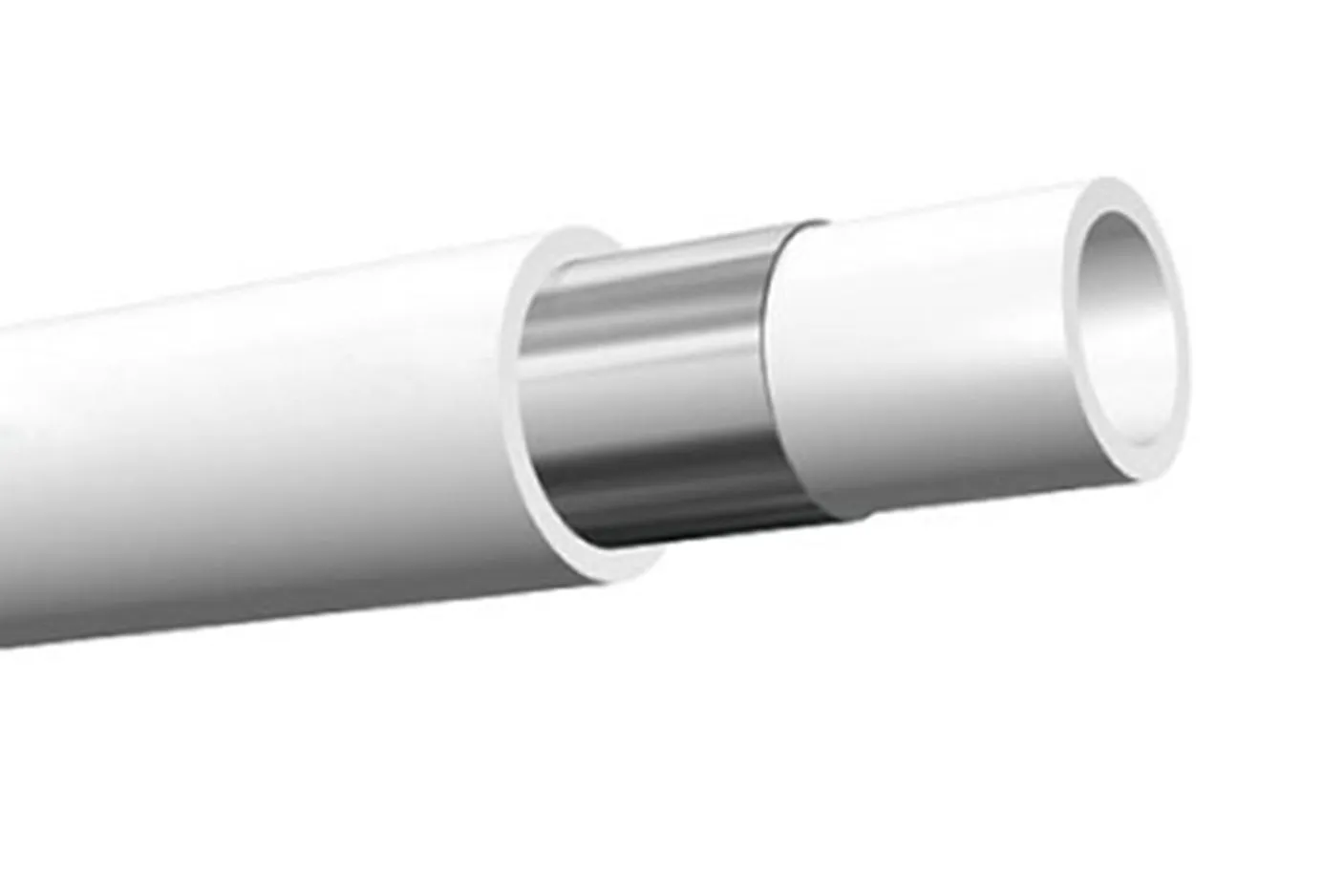

4. PN20 и PN25 — ПП продукция со слоем из алюминия. Для ее обозначения применяют аббревиатуру PPR-FL-PPR. Изделия выдерживают давление до 25 бар и температуру максимум 95 °C. Это позволяет их использовать для создания отопительных сетей.

https://remluxmarket.ru/upload/iblock/ef3/ef3931f0cb027d03518ac5e4ac6561d2.jpg

Лучшие PP-трубы для отопления

Из существующих видов ПП труб для отопительной системы подходят изделия, которые имеют внутренний усиливающий слой из алюминия или стекловолокна. Трубная продукция, имеющая алюминиевое армирование, продается по более высокой цене. Ведь она не пропускает воздух и отличается небольшим коэффициентом теплового расширения. Улучшенные физические свойства делают её более долговечной по сравнению с трубами, в структуре которых присутствует слой из стекловолокна. Несмотря на существенные положительные качества, трубопроводы с алюминиевым армированием обладают высокой теплопроводностью. Поэтому их область использования имеет определенные ограничения. В частности, трубную продукцию с алюминиевым слоем лучше не применять когда выполняется монтаж полипропиленовых труб отопления в стяжке. Кроме того, такие изделия отличаются высокой тепловой отдачей. Поэтому необходимо обеспечить запас топлива, требующегося на нагрев теплоносителя. Однако в любом случае система из них представляет собой невыгодное решение.

https://torgsanteh.ru/uploads/product_pic/00000001259/1.jpg

Важно! Специалисты рекомендуют создавать внутридомовые отопительные сети из ПП-труб со стекловолокнистым слоем. Ведь они отличаются небольшой теплопроводностью и реализуются по доступной стоимости.

Монтаж ПП отопления

Для обогрева помещений выполняется устройство радиаторного отопления или монтаж систем «Теплый пол». В некоторых случаях используются оба варианта нагрева. Независимо от выбранного способа при устройстве системы всегда принимается во внимание площадь помещений. На заметку! Обогрев с помощью теплых полов — это экономически выгодный вариант. Данное утверждение актуально, когда система качественно изолирована теплоизоляционным материалом. В основном для этой цели используют пенопласт. Им выполняется изоляция от грунта и конструктивных элементов дома.

Выбор схемы ПП отопления

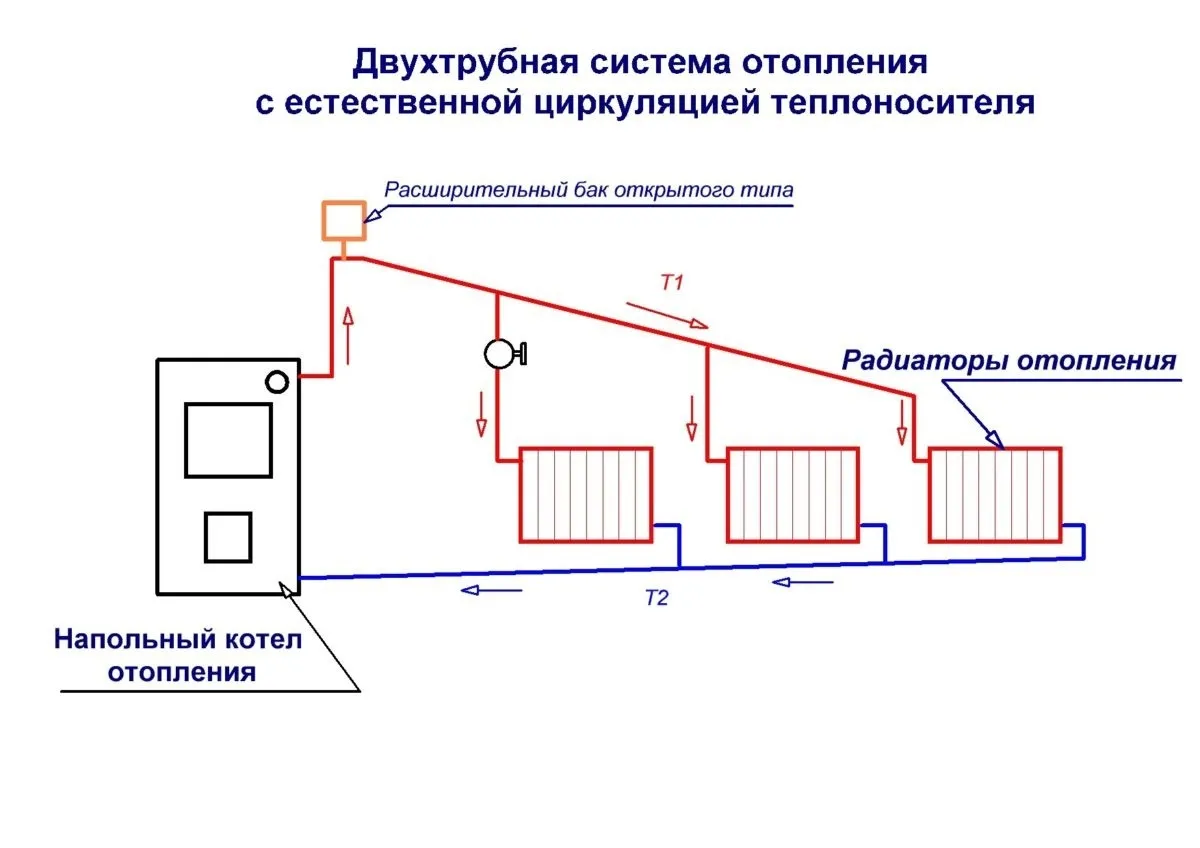

При создании отопительной системы в доме монтируют тепловой контур, в котором теплоноситель движется самотеком или циркулирует за счет работы циркуляционного насоса. Каждый из вариантов имеет важные особенности.

https://laminatepol.ru/wp-content/uploads/2019/08/3-6.jpg

В состав самотечной системы отопления из полипропиленовых труб входит:

• котельный агрегат;
• радиаторы;
• расширительный бачок вверху теплового контура;
• запорная арматура.

В самотечной сети нагрев рабочей среды является причиной ее перемещения. Ведь при повышении температуры плотность теплоносителя уменьшается. Он становится легче. Поэтому его выталкивает уже остывшая в радиаторах рабочая среда. Самотек в системе обеспечивает уклон трубопроводов. Он составляет 5 мм на 1 погонный метр. Самотечный контур также отличается небольшой скоростью перемещения теплоносителя и отсутствием регулировки. Такая система позволяет создать эффективное радиаторное отопление. Это проверено на практике в течение уже многих десятилетий. Самотечный внутридомовой тепловой контур — это гравитационная недорогая отопительная сеть. Однако она представляет собой инерционную систему именно из-за медленного перемещения теплоносителя. Важно! Самотечный контур может быть оснащен электронасосом для повышения скорости рабочей среды и возможности регулировать его передвижение.

https://kupisantehniky.ru/wp-content/uploads/1/e/1/1e1d9c12880020fa894ec2fc8953aa0d.jpg

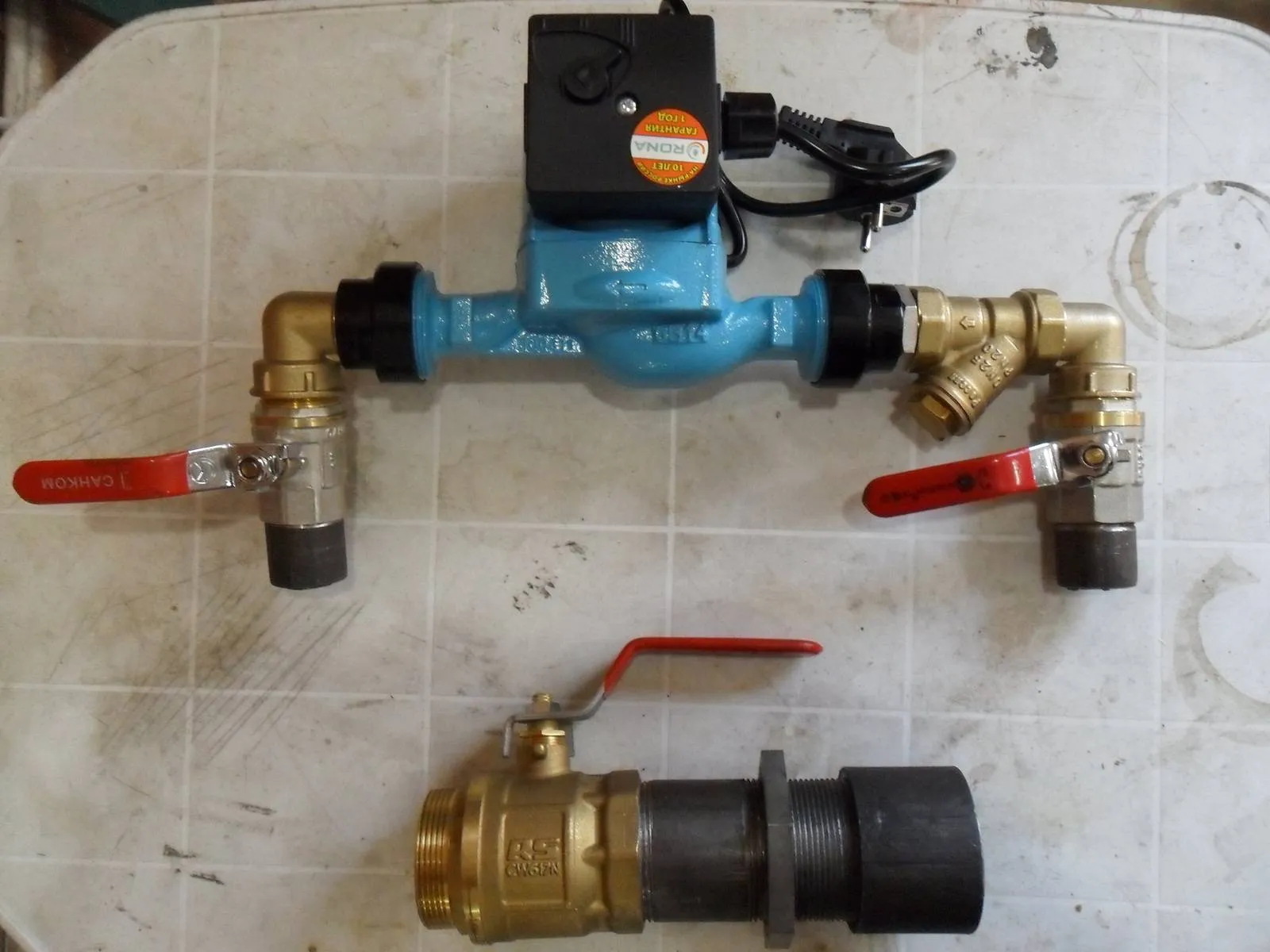

Отопительная система с принудительным перемещением теплоносителя позволяет быстрее обогревать помещения. Такая схема подразумевает монтаж исключительно закрытого расширительного бачка и электронасоса. Принудительный контур часто представляет собой систему «Теплый пол». Такой вариант предполагает наличие циркуляционного электронасоса в коллекторном узле. Принудительное отопление из полипропилена — это более дорогая система. Ведь в ее составе имеется электронасос, который постоянно будет потреблять электрическую энергию. Однако его наличие облегчает управление обогревом и делает его более эффективным.

Виды разводки ПП отопления

Разводка полипропиленовых трубопроводов в частном доме может быть выполнена по однотрубной или двухтрубной схеме. Оба варианта имеют существенные особенности. Однотрубная система представляет собой замкнутый контур. Это своеобразная петля, к которой выполняют параллельное подсоединение батарей. Отличается система экономичным расходом трубопроката. Ведь осуществляется монтаж всего лишь одной трубы по всему контуру.

https://xn--80ac1bcbgb9aa.xn--p1ai/wp-content/uploads/6/e/2/6e2543afd7fd5cbbda1ae87fd707ca7e.png

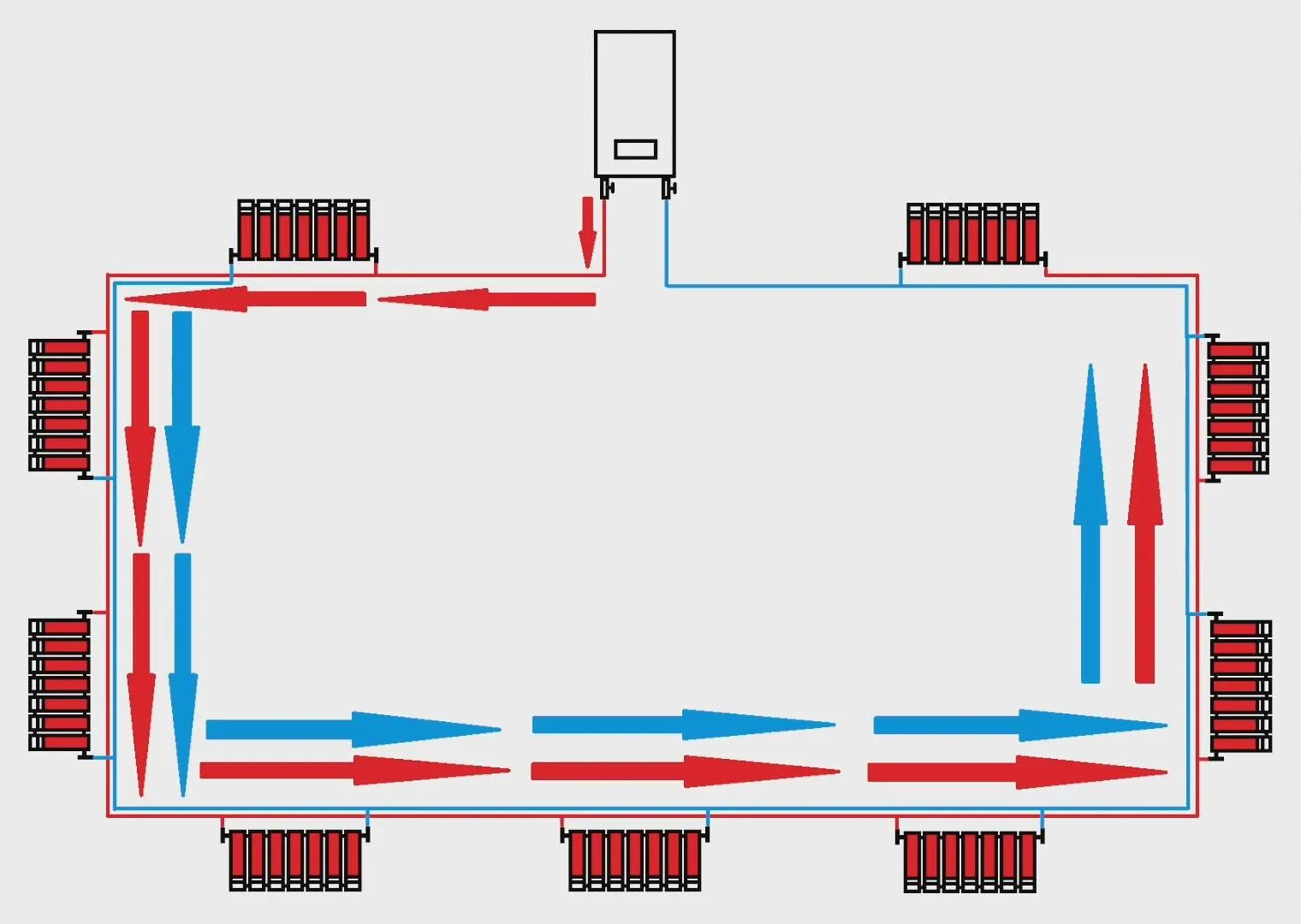

Схема «Ленинградка» — распространенный вариант разводки однотрубного ПП отопления. Отличительной чертой этой системы является использование труб большого диаметра. Их сечение обычно составляет 40 или 50 мм. Подключение же радиаторов осуществляется при использовании отрезков трубопроводов меньшего диаметра. Существенный минус однотрубной системы — это неравномерный прогрев всех подключенных батарей. Сейчас проблему решает путем установки терморегуляторов на радиаторы. Для этой же цели могут использоваться вентильные краны, позволяющие осуществлять ручную регулировку. Двухтрубное отопление из полипропилена в частном доме подразумевает монтаж контура из двух труб. Этот вариант разводки позволяет обеспечить более равномерный прогрев батарей. Можно даже не использовать специальную регулировочную арматуры, если монтаж трубопроводов осуществляется по схеме Тихельмана. Ведь этот вариант подразумевает прокладку подающего и обратного трубопровода одинаковой длины.

https://build-experts.ru/wp-content/uploads/2019/03/1-77.jpg

Варианты подключения радиаторов

Сейчас повсеместно выполняется установка алюминиевых батарей. Они имеют вверху и внизу входные патрубки. Стальные радиаторы любого вида позволяют выполнять нижнее подключение. Выбор способа подсоединения батарей к тепловому контуру дома осуществляется с учетом внешнего вида конструкции. Наиболее эстетичным является именно нижнее подключение. Чтобы максимально улучшить внешний вид конструкции и не портить интерьер, подводку нередко размещают в штробах. Нижнее подключение также позволяет немного сэкономить трубопроводы. Ведь их не нужно будет поднимать к верхним патрубкам радиаторов. Как осуществляется нижнее подключение батарей полипропиленом, поможет понять следующий видеоролик:

Инструмент для монтажа ПП отопления

Полипропиленовые трубопроводы соединяются между собой методом пайки. Для этих целей разработан специальный инструмент — паяльники в разном исполнении. Одним из бюджетных вариантов является так называемой утюг. Большое количество паяльников для пайки ПП имеет мечевидное исполнение. По соотношению стоимости и качества оптимальным вариантом является турецкий инструмент. Известные производители из этой страны — Candan и Turk CA. Под этими брендами выпускается полупрофессиональный инструмент. Его приобретают многие специалисты. Один из выходов — это аренда инструмента. Данный вариант подойдет, если решено выполнить самостоятельный монтаж отопления из полипропиленовых труб.

Пайка ПП труб

Эффективное отопление трубами из полипропилена можно сделать только при качественном выполнении каждого стыка. Соединение отдельных отрезков трубопроводов выполняется с помощью пайки, а монтаж контура обычно осуществляется при использовании специальных опор для трубной продукции. Они закрепляются на определенном расстоянии, которое зависит от диаметра монтируемой трубы и составляет от 1,2 до 1,7 м.

https://cdn1.ozone.ru/multimedia/1023569658.jpg

Необходимые отрезки ПП труб нарезают электрическим лобзиком или специальными ножницами. После подготовки необходимых заготовок выполняется подключение паяльного аппарата к электрической сети. Инструмент разогревается примерно до 260 °C. Важно! Торцы свариваемых полипропиленовых заготовок обязательно защищают и обезжиривают. Специалисты рекомендуют на нарезанные ПП трубопроводы наносить отметки, с помощью которых можно будет контролировать глубину их вхождения в гильзу инструмента. Они также позволят избежать упирания трубы в муфту фитинга при выполнении соединения нагретых отдельных деталей отопительной системы. На заметку! Время нагрева фитинга и трубной заготовки на инструменте-паяльнике зависит от диаметра деталей и глубины пайки. Обычно к сварочному инструменту прилагается специальная таблица, из которой монтажник может получить необходимую информацию.

https://trubametr.ru/wp-content/uploads/2019/11/Tablitsa-pai-ki-polipropilenovyh-trub-List1.png

При соединении двух деталей не рекомендуется прилагать чрезмерных усилий. При этом элементы запрещено вращать относительно своих осей. Однако можно примерно в течение 2 секунд выполнить корректировку положения соединяемых деталей. Этот видеоролик поможет разобраться в тонкостях пайки ПП-труб:

Подбор диаметра ПП труб

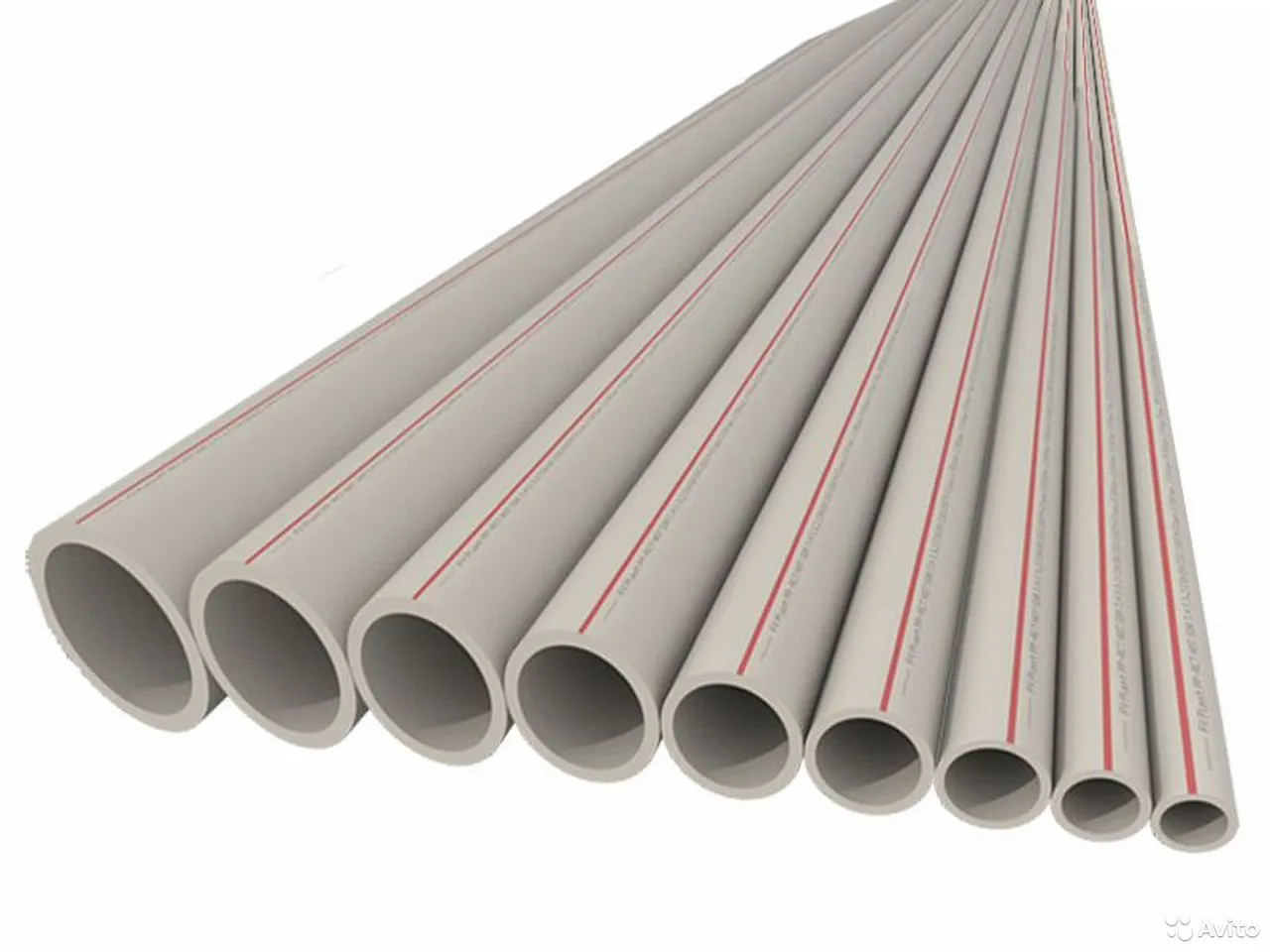

Основным размером полипропиленовых трубопроводов является их наружный диаметр. Он измеряется в миллиметрах и соответствует ГОСТ. Именно по наружному диаметру происходит нагрев трубопроводов. При этом разогрев фитингов осуществляется по внутреннему сечению. Маркируются полипропиленовые трубы в соответствии с наружным диаметром в отличие от стальных трубопроводов. Это обусловлено разной толщиной стенок в зависимости от характеристик продукции. При этом фитинги имеют универсальное исполнение и подходят ко всем видам полипропиленовых трубопроводов.

https://kupisantehniky.ru/wp-content/uploads/6/f/5/6f596c5ed34b989452cb5f5be244f5f0.jpg

Монтаж пластикового отопления выполняется при использовании труб следующего диаметра:

1. 20 мм — подключение радиаторов к котлу. При этом общая мощность отопительной системы не может превышать 9 кВт, а наибольшее число батарей должно составлять 5 штук.
2. 25 мм — прокладка магистрали отопления мощностью максимум 12 кВт с подключенными радиаторами в количестве не более 8 штук.
3. 32 мм — монтаж систем мощностью до 20 кВт с подсоединенными батареями в количестве максимум 12 штук.
4. 40 мм — создание самотечных отопительных внутридомовых контуров, мощность которых составляет не более 30 кВт. Данный диаметр трубопроводов подходит для подключения максимум 20 батарей.

Интернет позволяет подобрать правильный диаметр ПП труб для системы отопления. На ресурсах в сети представлены специальные таблицы. В них отображаются зависимости диаметра ПП труб от скорости теплоносителя, а также тепловой мощности, которую отдает рабочая среда. Важно! Обычно скорость теплоносителя в отопительных трубах составляет от 0,2 до 0,7 м/с. При этом в бытовых условиях чаще используются котлы с мощностью от 3 до 40 кВт. Специалисты рекомендуют руководствоваться определенными правилами, когда определяется размер ПП трубопроводов по скорости и требуемой тепловой мощности:

1. Теплопроизводительность котельного оборудования нужно подбирать по площади отапливаемых помещений, что подразумевает расход 100 Вт на один м2.
2. Скорость рабочей среды в гравитационной отопительной системе необходимо принимать от 2 до 3 м/с, а в тепловом контуре с циркуляционным насосом — от 4 до 7 м/с.

Учитывая, какое количество необходимо подать тепла и среднюю допустимую скорость теплоносителя в конкретной системе, по специальным таблицам подбирается оптимальный диаметр ПП трубопроводов.

https://housechief.ru/wp-content/uploads/2018/09/polipropilenovye-truby-diametry-tablicza-16.png

Как выполняется подбор диаметра полипропиленовых труб, поможет разобраться следующий видеоматериал:

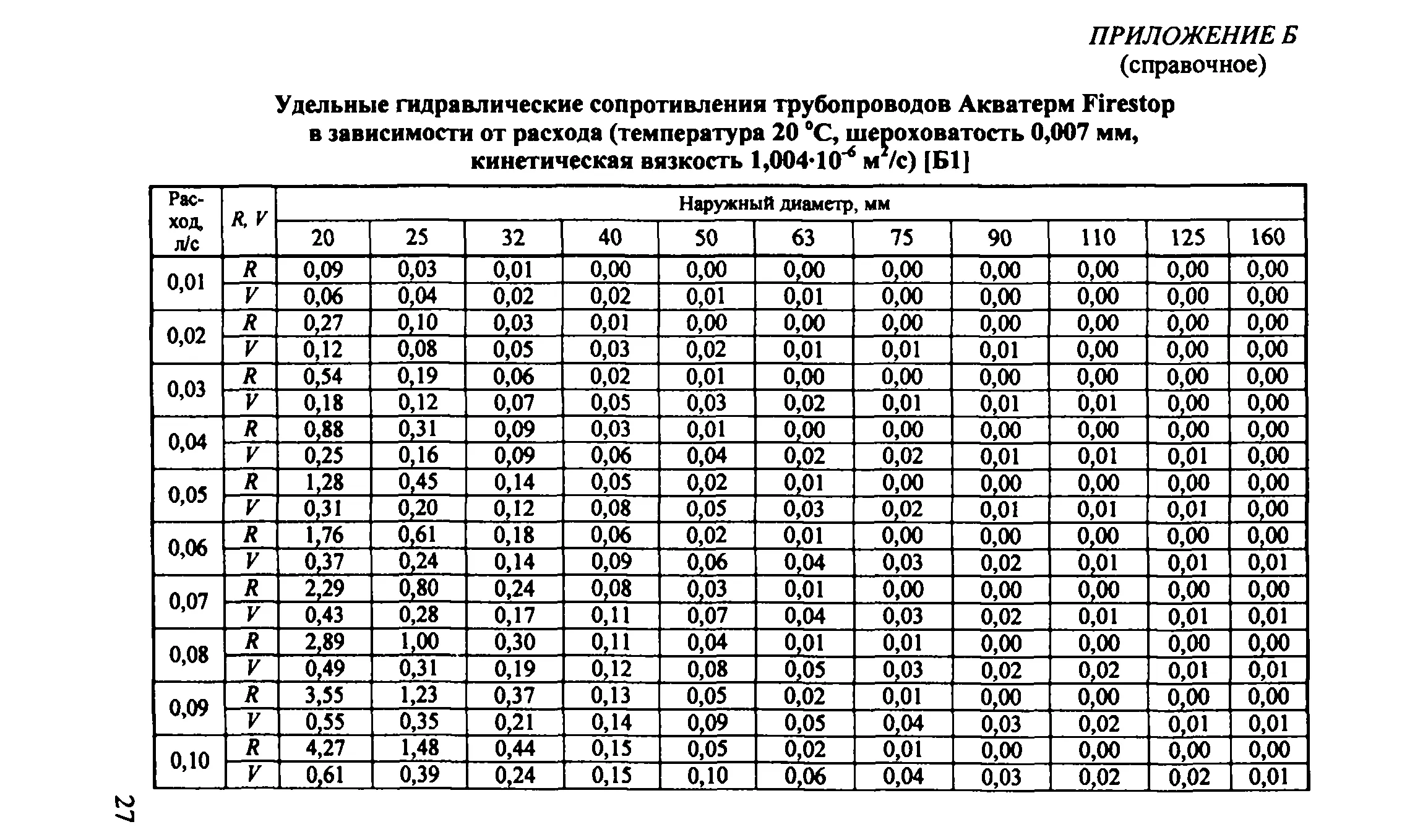

На заметку! Более точно диаметр ПП труб подбирается по другим таблицам, в которых учтена разница температур в подающем и обратном трубопроводе. Существует еще один способ подбора сечения полипропиленовых трубопроводов — это использование онлайн-калькулятора. В этом случае необходимо вводить следующие данные:

• площадь обогреваемых комнат;
• высоту помещений;
• наибольшую температуру уличного воздуха;
• число наружных стен в некоторых случаях вместе с их ориентацией и ветровой нагрузкой;
• уровень теплоизоляции уличных стен;
• тепловые значения покрытия пола;
• количество окон вместе с их габаритами;
• камерное или листовое остекление, включая количество камер или отдельных стекол;
• число уличных дверей и балконов, включая уровень их теплоизоляции (холодное или теплое остекление).

Онлайн-калькуляторы позволяют достаточно точно подобрать диаметр ПП труб. Однако наилучшим вариантом является обращение к профессионалам, которые занимаются разработкой систем отопления. Этот видеоролик поможет понять тонкости двухтрубного отопления из ПП-труб:

Коротко о главном

ПП-труб плавятся при 260 °C, обладают плотностью 910 кг/м3, коэффициентом теплопроводности 0,24 Вт/м*°C, сроком службы до 50 лет, способны увеличиватбся в длине до 9%. Пропиленовые трубопроводы изготавливаются с алюминиевым и стекловолокнистый слоем, но для отопления рекомендуется использовать последний вариант. ПП-трубы в тепловых контурах домов используются с диаметром 20, 25, 32 и 40 мм. Из них монтируются одно- и двухтрубные системы, которые могут быть самотечными или их оснащают циркуляционными электронасосами. Монтаж ПП-трубопроводов осуществляется методом пайки при помощи специального паяльника. Для выбора диаметра обычно используют специальные таблицы. Можно также воспользоваться онлайн-калькуляторами.

Как думаете — целесообразно ли в частном доме создавать из ПП-труб самотечную отопительную систему?

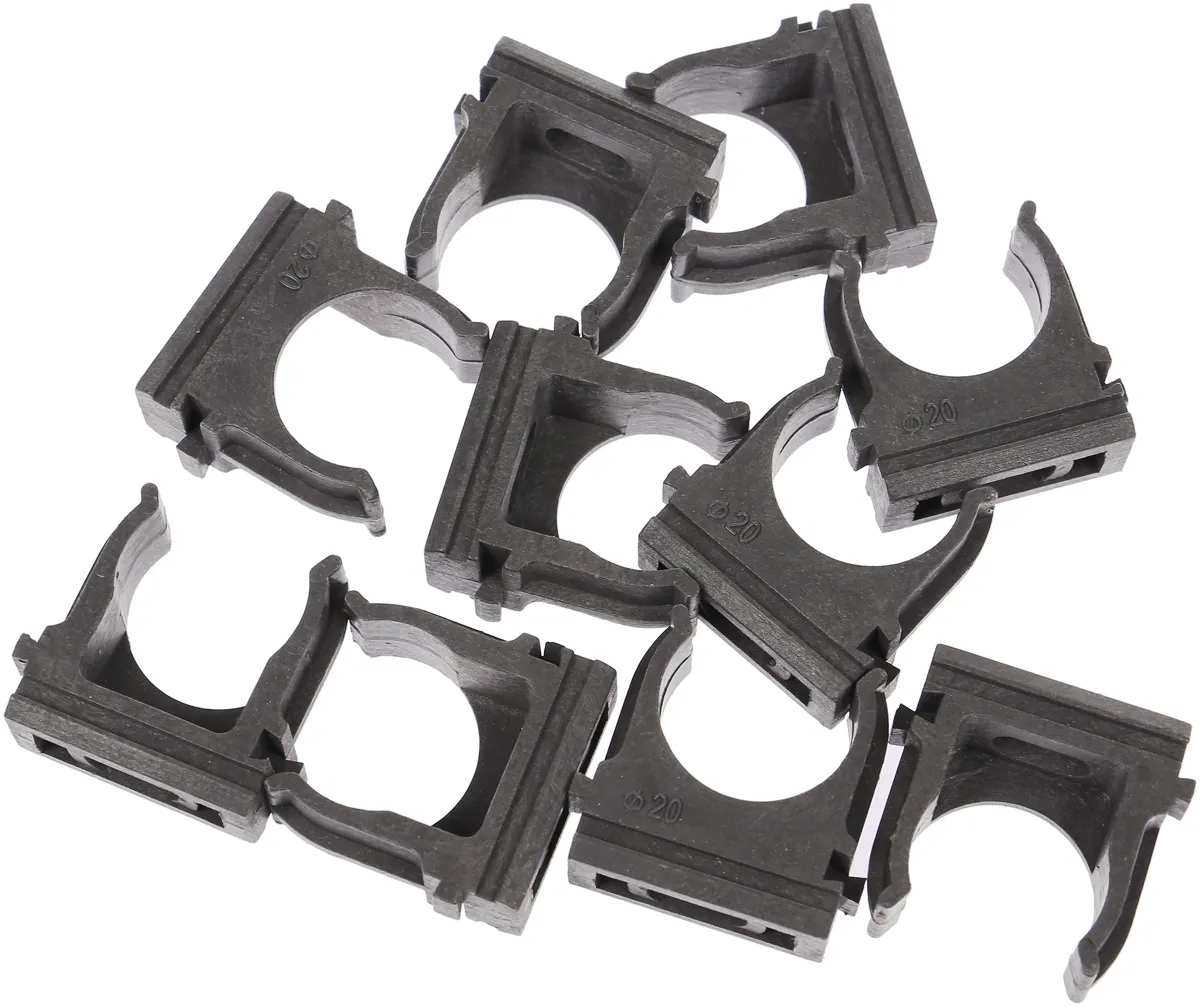

Как правильно крепить полипропиленовые трубы?

Крепление полипропиленовых труб выполняется с использованием соединительных элементов, таких как фитинги, муфты, адаптеры и клапаны. Важно правильно подобрать соединительный элемент, чтобы он соответствовал диаметру трубы и виду соединения. Для крепления полипропиленовых труб используются два метода: сварка и соединение на фитингах. Вот инструкции по каждому из методов:

1. Сварка полипропиленовых труб.

Шаг 1. Подготовьте трубы и фитинги. Полипропиленовые трубы и фитинги должны быть обезжирены и протерты сухой тряпкой.

Шаг 2. Нагрейте сварочный аппарат до нужной температуры. Проверьте инструкции на сварочном аппарате для получения правильной температуры.

Шаг 3. Вставьте трубу в фитинг и держите ее на месте.

Шаг 4. Поместите нагревательный элемент сварочного аппарата на фитинг и трубу. Подождите несколько секунд, пока пластик начнет плавиться.

Шаг 5. Удалите нагревательный элемент и быстро соедините трубу и фитинг, держа их на месте, пока пластик остывает и затвердевает.

Шаг 6. Проверьте соединение, чтобы убедиться, что оно плотное и не течет.

2. Соединение на фитингах.

Шаг 1. Подготовьте трубы и фитинги. Полипропиленовые трубы и фитинги должны быть обезжирены и протерты сухой тряпкой.

Шаг 2. Поместите герметик на конец трубы, чтобы обеспечить герметичность соединения.

Шаг 3. Вставьте трубу в фитинг и убедитесь, что она вошла на необходимую глубину.

Шаг 4. Затяните гайки соединительных элементов с помощью ключей или отверток, чтобы обеспечить плотное соединение.

Шаг 5. Проверьте соединение, чтобы убедиться, что оно плотное и не течет.

Независимо от выбранного метода соединения, важно следовать инструкциям производителя

, чтобы обеспечить надежное и герметичное соединение. Кроме того, не забывайте соблюдать меры безопасности при работе с полипропиленовыми трубами и сварочным оборудованием.

Вот некоторые дополнительные советы по креплению полипропиленовых труб:

• Перед соединением труб и фитингов убедитесь, что они имеют одинаковый диаметр и соответствующие типы соединений.

• В процессе соединения на фитингах используйте герметик для обеспечения надежной герметизации соединения.

• Перед соединением труб сварочным методом убедитесь, что они находятся в правильном положении и не смещены.

• При работе со сварочным оборудованием используйте защитную маску и перчатки, чтобы защитить себя от возможных ожогов.

• Не используйте поврежденные или деформированные трубы, поскольку они могут привести к ненадежным соединениям.

• При монтаже системы полипропиленовых труб и фитингов следуйте инструкциям производителя и правилам монтажа. Это позволит вам установить систему правильно и обеспечить ее безопасную работу в долгосрочной перспективе.

Надеюсь, эти советы помогут вам правильно крепить полипропиленовые трубы.
