Уклон в душе из плитки к трапу — важный момент при ремонте ванной комнаты. Как правильно его сделать, чтобы избежать проблем с отводом воды? Советы и инструкции по созданию правильного уклона плитки к трапу на нашем сайте.
Укладка плитки под уклоном: делаем душевую с уклоном под слив
Данной публикацией продолжается цикл статей по ремонту, и сегодня изучим особенности укладки плитки в душе с уклоном под слив. При этом в роли облицовочного материала определим керамическую плитку с параметрами 300 на 300, 450 на 450 мм либо аналогичные им. Нам уже знакомы методы, с помощью которых устраиваются уклонные плоскости, но предлагаем остановиться сегодня на наиболее легком, с несколько «завинченной» поверхностью. Стяжка в выполнении представляет собой простейший элемент, но вот уложить сверху облицовочный керамогранит достаточно трудно. Кроме того, все рассматриваемые мероприятия используются для создания наклонов за счет толщины клеевого раствора, по обычной стяжке, если площадь ее не слишком большая.
Спешим внести ясность: все рабочие этапы подразумевают наличие определенного стажа в облицовке плиточным материалом. Без соответствующего опыта рекомендуется сначала потренироваться на нормальной поверхности. Для отделки уклона потребуется минимальное представление по созданию кафельной плоскости, каким образом поведет себя материал после «задавливания» любого из углов и иных особенностей. Подобный навык описывать сложно – всегда рекомендуют познавать его на практических действиях.
Геометрические особенности материала
Не у каждого профессионального плиточника этот нюанс находится в памяти, и что уж говорить про начинающих мастеров. Но разъяснения по этому явлению дать попытаемся, так как при отделке нестандартной поверхности они представляют важность.
Предположим, укладка плитки под уклон к трапу предстоит на неидеальном полу, имеющем по краям возвышенности. Вы выложили три элемента, на первый взгляд – все нормально. В точке выкладки четвертой плитки основа несколько выше – на целый сантиметр, к примеру. При этом неровность приходится не под всю плоскость керамического элемента, а располагается ближе к одному из краев. Логично предположить, что находящаяся в таком месте плитка будет с одного края задрана, ведь под ним остается «шишка». На деле все значительно печальней – нарушается эстетичность облицовочного слоя, ведь угол, противоположный завышенному краю, получается ниже расположенной рядом плитки, образуя своеобразную «возвышенность». Проще говоря, когда один из угловых участков материала приклеен выше, то располагающаяся напротив точка опускается ниже нужного уровня на аналогичное расстояние. Правило простое и обязательное – керамический плиточный материал не изгибается.
Рекомендуется не забывать про такую особенность, иначе укладка плитки на пол с уклоном идеальной не получится.
В связи с тем, что у материала отсутствует необходимая гибкость, участки с многогранными и непрямолинейными плоскостями отделывают мозаикой. Каждое искажение поверхности воспринимает плитка небольших размеров, и в окончательном варианте участок мозаики размером 400 на 400 мм получится изогнутым либо закрученным.
Так же по теме: Технология укладки плитки на теплый пол: правила и порядок
Порядок разметки
Сначала проводится разметочная линия, пересекающая центральную точку слива и совмещенная с заломной линией на песчано-цементной стяжке, либо обычная, по центру, когда выведение наклона планируется клеевой массой.
При выкладке «конвертом» черту проводят по диагональному направлению, под «крест» – параллельно по отношению к стенам. Некоторые вместо черты натягивают нити, что тоже допускается. Отметим, что облицовка «крестовым» способом позволяет разметочные линии смещать от осей сливного отверстия к одному из краев.
Очередной этап – разметка и выпиливание четырех элементов, создающих плоскость непосредственно у слива. Ранее намеченная разметка должна строго пройти по линии креста, созданного стыкованным плиточным материалом.
Места примыканий пиленных участков рекомендуется сразу выравнивать, примерить, как ляжет такая плитка по отношению к трапной решетке с учетом клеевого раствора. Удостоверьтесь, что слив нормально вписывается, удачно стыкуются все края, не образуя превышений. Если все нормально – приступайте к выкладке.
Выполняем укладку плитки на пол под уклоном
Подготовленный облицовочный материал укладывается вокруг сливного отверстия на клей, толщина слоя которого минимальная. Пузырьковым строительным уровнем контролируется плоскость на предмет ее строгого наклона в сторону слива. У нас получилось четыре раздельных плоскости, представляющих собой основы под формирование аналогичного количества уклонных поверхностей, направленных к трапу.
Правилом либо уровнем проверяется каждая выложенная плитка, выверяется направление каждой плоскости, достаточность их уклонных углов. Возможно, плоскость сокращена до такой степени, что не остается места, чтобы заложить облицовочную плитку и фиксирующий ее клей. Идеальным вариантом окажется, если под правилом всегда остается свободное пространство для плиточного материала и нескольких миллиметров клеевой смеси.
Далее укладка плитки с уклоном к трапу выполняется с таким расчетом, чтобы выводить одну из четырех намеченных плоскостей, отдаляясь от сливного отверстия. Первую плитку закладывают от предшествовавшего ряда, после чего ряд доводится до стенки либо границы другой облицовки.
Отметим одну особенность: если облицовочные работы проводятся по стяжке с наклонами и «завинченными» плоскостями, то толщина слоя плиточного раствора увеличивается с удалением от слива и переломных осей. Если укладка плитки выполняется на ровном основании, клеевой слой увеличивается значительно сильнее, превышая все разрешенные нормы.
Следует понимать, что по образованному плиточными швами кресту идет заламывание плоскостей. Выкладывая несколько облицовочных элементов в одну плоскость, необходимо пользоваться маленьким уровнем, прикладывая его к швам и проверяя отсутствие изломов.
Как бы вы не старались, при работе вероятно появление огрехов. К примеру, выяснится, что уклонный угол чрезмерно большой к краю, и было бы отлично его как-то уменьшить, заломив поверхность в неожиданном для этого месте. Нам уже известно, что дополнительный излом формируется цельным рядом. Необходимо только отслеживать, чтобы на облицовочном материале оставался минимальный уклон к сливному отверстию, и наклон этот неизменно наращивался при очередном удалении от трапа.
Так же по теме: Укладка плитки на пол: своими руками
Во время укладки плитки на пол в бане с уклоном к сливу рекомендуется отслеживать эстетичность: не оставлять ступеней на шовных участках, использовать пластиковые крестики и клинышки, чтобы швы получались максимально одинаковыми. Одним словом, выполнять все требования, предъявляемые к облицовочным работам керамическим плиточным материалом.
Что предпринять, когда возникла необходимость в заломе поверхности?
Как положить плитку в бане или в душе с уклонами под слив, мы разобрались. Но представьте себе ситуацию, что по независящим от вас причинам создалась ситуация, требующая «выгнуть» одну из укладываемых плиток.
Если отсутствует возможность, чтобы не «задрать» любой из углов – это вполне нормально. К сожалению, вся эстетичность внешнего вида окажется сильно подпорченной. Решение одно – распиливать плиточный материал (нужное количество элементов) по диагонали. Распил выполняется аккуратно, срез шлифуется абразивным камнем, фаска снимается.
Есть один нюанс – в момент диагонального распила «съедается» мизерная доля площади облицовочной плитки, и при ее укладке становится ясно, что элемент стал несколько меньше, чем его цельные собратья. Чтобы избежать этого, предлагается простое решение – соответствующие вставки готовить из двух разных элементов, выпиливая каждую из половинок несколько большей по размеру, чем необходимо в реальности. К сожалению, это решение увеличивает расход плиточного материала, но позволяет сохранять эстетичность уложенного пола.
Чтобы избежать подобных проблем, перед тем, как положить плитку с уклоном к трапу, рекомендуется тщательно все проверить и просчитать, чтобы не доводить дело до распила элементов по диагонали.
В принципе, на этом рекомендации по выкладке облицовочного керамогранита на наклонной поверхности закончены. Работа не такая уж и простая, большинство нюансов приходится познавать самостоятельно во время выполнения облицовки.
В своих советах мы ничего не говорили про гидроизоляционный слой – в большинстве ситуаций возникает необходимость в его обустройстве
Кстати, по такому же принципу создается уклон при укладке тротуарной плитки к дренажным колодцам водосточной системы.
Стяжка с разуклонкой под сливной трап
Назначение подобной стяжки может быть различным: от бетонного пола в гараже до душевого поддона собственного исполнения. Стяжка с уклонами, как правило, делается под облицовку плиткой, но вполне возможен гаражный или иной вариант, когда слив воды происходит прямо по бетону или цементной стяжке.
Описываемые методы как просты в исполнении и подходят для облицовки плиткой обычных или больших размеров, так и есть более сложные. Стоит заметить, что многие не видят конструктивной разницы: при облицовке мозаикой количество уклонов-плоскостей не играет роли, чего нельзя сказать об обычной плитке. Но попробуем рассказать обо всем по порядку.
Основание
В большинстве случаев разумным решением будет заливание в два этапа: формирование основного слоя с установкой трапа и коммуникаций, и заливание более тонкого, с уклонами в сторону слива. В данном описании под основанием подразумевается именно базовый слой без уклонов. Рассмотрим практические примеры:
Душевой поддон. При изготовлении поддона, выложенного плиткой, решающую роль играет высота подключения слива к канализации. Зачастую возникает конструктивная необходимость сформировать поддон с высотой более 20 см. от уровня пола. Поэтому для облегчения такого массивного слоя используется красный кирпич или керамзитобетон, для формирования основы.
Слив в техническом помещении, гараже. Подразумевается заливание бетонного основания на грунт, при уже готовых бетонных полах нужно рассматривать керамзитобетон или возможность "заглубления" канализационного слива. На грунт же заливается обычная бетонная плита 10-20 см. с учетом добавления слоев с уклонами. Для стяжки с уклонами необходимо предусматривать 1-2 см. возле слива, а далее добавлять по сантиметру с каждым метром удаления от трапа.
В итоге необходимо добиться относительно ровного основания (перепады в 0,5-1 см. вполне допустимы) с уже установленным трапом.
Установка трапа
Вообще данная операция выполняется перед заливкой основания, мы же описываем процесс в целом, ведь в некоторых случаях основание не заливается. Надобности в этом нет, когда есть возможность смонтировать трап в отверстие в полу (см. пример ниже).
Трап следует устанавливать так, чтобы его верхняя плоскость была выше основания на 1-2см. Почему же не сделать слив заподлицо с основанием и в последствии не залить стяжку, выходящую к трапу под ноль? Во первых, следует учитывать будущую облицовку плитки (если не планируется оставлять залитый пол как есть), это около 10 мм. с учетом клея (если сама плитка 8 мм, если толще — то и запас больше). В идеале верхушка трапа должна быть на несколько миллиметров ниже примыкающей плитки. Во вторых, маяки для стяжки более проблематично (но возможно) установить с выходом к трапу в ноль. Поэтому и рекомендуется выдвигать трап на пару сантиметров выше основания.

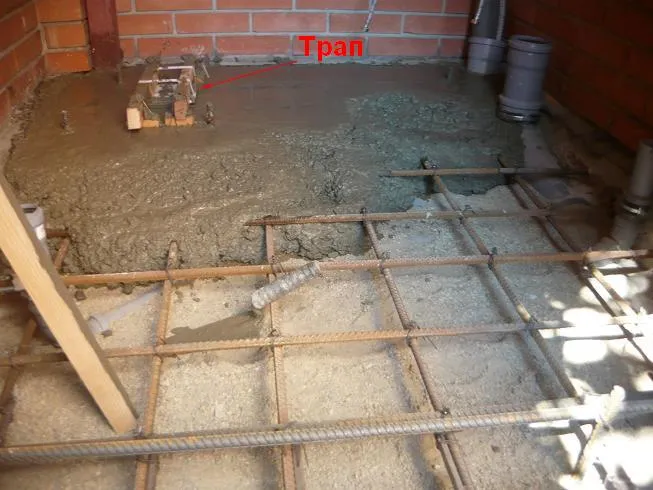

Перед заливкой основания можно воспользоваться способом фиксации трапа как на фото ниже. Деревянные бруски притянуты изолентой к верхушке трапа. Сами же бруски опираются на арматуру и выставлены в горизонтальный уровень.
Фиксация трапа — еще один аргумент в пользу разделения работ на два этапа — заливка основания и заливка стяжки с уклонами.
В некоторых случаях операцию по созданию основания можно исключить — когда есть возможность смонтировать трап в готовый пол. Пример на фото ниже: на деревянный пол в частном доме уложены листы гипсоволокна, канализационный слив проведен под полом. Под трап выпилено небольшое окошко, фиксация выполнена плиточным клеем, деревянные торцы досок в окошке обработаны гидроизоляцией.

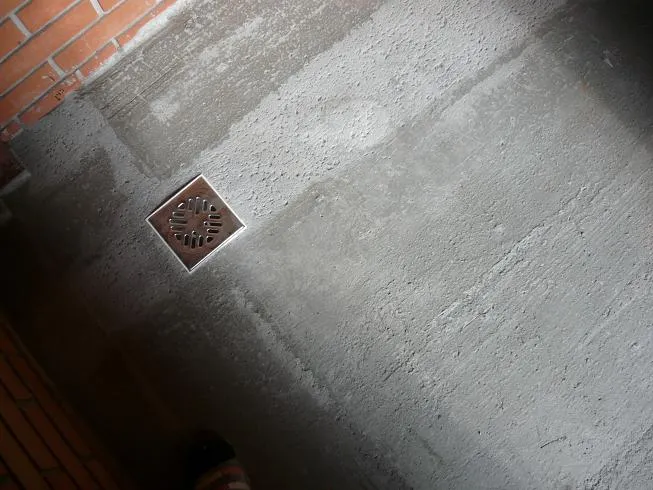

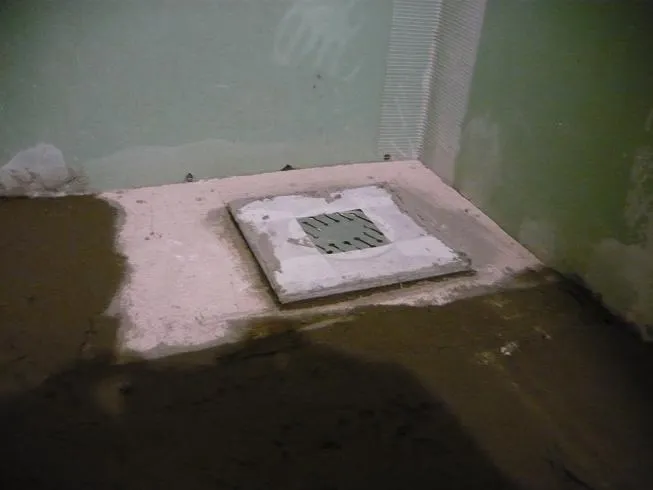

Этот случай как раз демонстрирует выход уклонов в ноль к трапу. Достигнуть этого пришлось с маяками из раствора, ибо металлические маяки такого не позволяют по причине того, что сам маяк обладает толщиной. Вообще это исключение и диктовалось оно минимальными слоями заливки для облегчения веса на деревянное перекрытие. Как видите, слив немного выпирает из плоскости пола (чуть меньше сантиметра) — запас под толщину плитки с клеем.
В любом случае, после установки, трап следует оклеить малярным скотчем от попадания грязи.
Установка маяков
В моем опыте существует два метода установки маяков: простой и быстрый, имеет ряд недостатков или более сложный, зато очень качественный. Рассмотрим оба способа. К слову, в обоих случаях совершенно не принципиально, по центру трап или смещен в сторону. Также не стоит забывать об индивидуальной разуклонке, подходящей под конкретный случай.

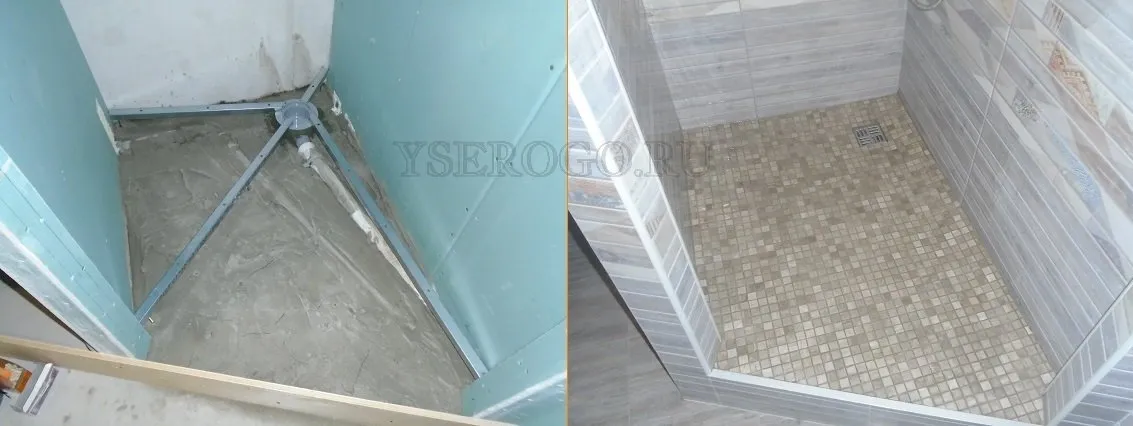

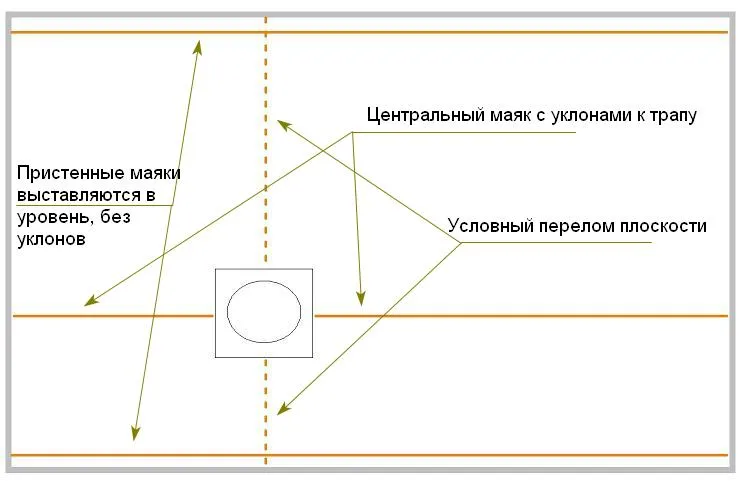

Для простого способа понадобится всего три маяка: два параллельные, как можно ближе к противоположным стенам и один средний, по оси трапа. Средний маяк также параллелен с остальными двумя, имеет уклон обеими половинками в сторону трапа. Пристенные маячки не имеют уклона, а выставлены на максимальную высоту.
В результате такой расстановки появятся четыре плоскости с уклонами в сторону трапа. Границами плоскостей будут центральный маяк и линия условного перелома.
Основными достоинствами способа является скорость и простота установки. Важной особенностью является то, что прямоугольная плитка не будет нуждаться в подрезке на гранях-переломах, даже если трап находится далеко от центра помещения. Как видно из схемы, в результате образуется четыре грани-уклона, которые перпендикулярны друг к другу вне зависимости в какой точке пола установлен трап. Эта схема хорошо подходит для вытянутых трапов, угол между гранями не меняется и поэтому прямоугольную плитку не придется подрезать в переломах плоскостей. Если планируется облицовка мозаикой, то этот момент не важен.
На данном фото видно, что крайние маяки установлены достаточно далеко от стен, это обусловлено наличием труб и другими техническими неудобствами. По возможности следует избегать удаления от стен, ибо между стеной и маяком неизбежно образуется подъем напротив трапа.
Основная проблема такого решения — плоскости получаются слегка "завинченые". Чем меньше помещение и сильее уклон, тем более явно проявляется этот эффект и доставляет проблем. Поэтому при облицовке плиткой, ближе к стенам могут вылазить приличные слои плиточного клея.
У подобного решения есть еще пара недостатков: пристенные маяки нужно максимально приближать к стенам, так как правило, поставленное на один крайний и центральный маяк, неизбежно будет задираться выше положенного в промежутке между стеной и крайним маяком. Задираться правило будет не равномерно по всей длине протягивания, а меньше у края помещения и больше к точке установки трапа.
Ко второму недостатку можно отнести то, что грани стяжки будут подходить к центру каждой стороны трапа, а не к углам. Из-за этого при облицовке плиткой, по углам трапа плитка будет немного выше, чем посередине. При использовании слива круглой формы недостаток не имеет значения. Также, недостаток автоматически устранится, если изначально устанавливать квадратный трап по диагонали.
Это решение можно считать практически идеальным, с той лишь оговоркой, что использование прямоугольных, вытянутых трапов неприемлемо, только квадратные или круглые.

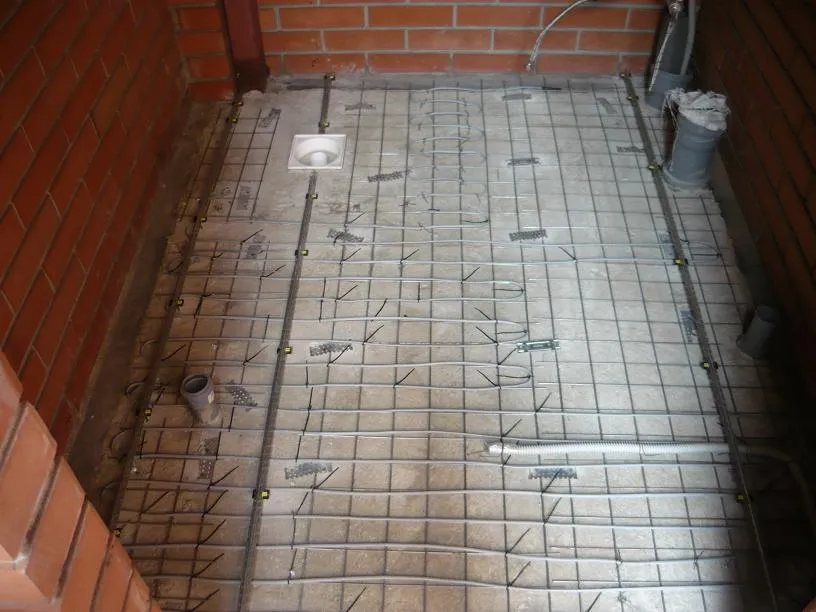

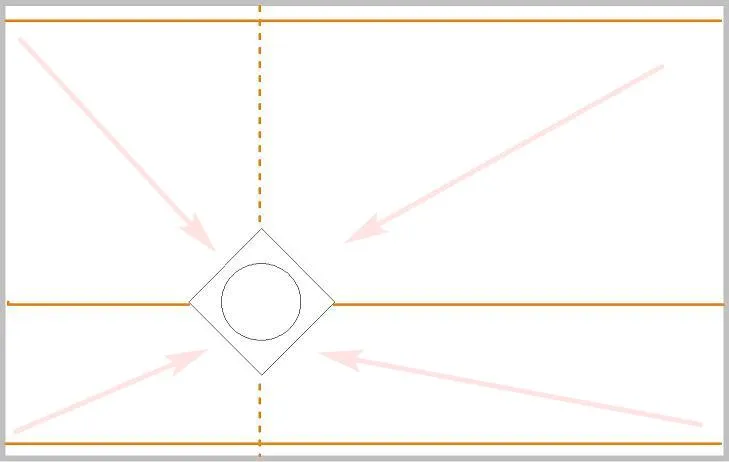

Второй метод установки маяков традиционно считается более качественным. Справедливости ради хочу заметить: чтобы прямоугольная напольная плитка не подрезалась по граням-уклонам, плоскость должна иметь перпендикулярные грани. Добиться этого можно только при квадратном или круглом трапе, установленном четко в центре квадратного помещения. При использовании прямоугольного, вытянутого трапа, при помещении не квадратной формы грани будут под разными углами друг к другу и придется выполнять подрезку на плитке вдоль некоторых граней. Как обычно, с мозаикой никаких проблем возникнуть не должно.
Такая схема хороша в некоторых вышеописанных ситуациях, однако более муторно выставлять маяки, также такую стяжку немного сложнее заливать. В результате получается четыре плоскости с уклонами, каждая плоскость четко выходит на одну из четырех сторон трапа. Благодаря этому при облицовке плиткой получается идеальный стык трапа с кафелем.
Недостатки этого способа очевидны: при неквадратном помещении, прямоугольном трапе и не по центру практичнее использовать первый способ.
Какой уклон соблюдать? Для нормального слива воды необходим уклон не менее 1 см. на один метр. Это означает, что на самом длинном маяке (при первом методе это центральный) должен быть уклон сантиметр на метр или больше. При установке слива не по центру, а к примеру, ближе к какой-либо стене, уклоны на коротких маяках будут более крутыми. Это позволит добиться одного уровня по периметру стяжки.
Если планируется облицовка пола маленькой душевой и плитка применяется не мозаичного типа (маленького размера), то самым качественным решением будет создание индивидуальной системы уклонов, отличной от описанных выше. Уклоны планируются исходя из конкретного размера напольной плитки. Вот один из таких примеров:
Заливание

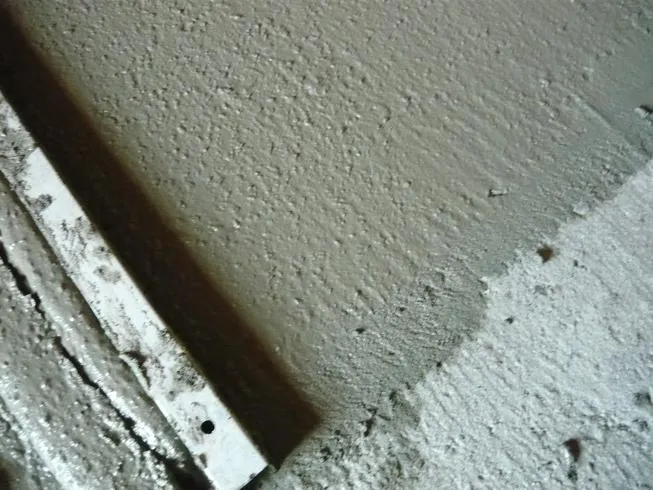

Для заливания тонких слоев в 1-2 сантиметра (отталкиваемся от самых тонких) обычный цементно-песчаный раствор не подойдет. Нужны специальные смеси, допускающие такие тонкие слои, в настоящее время подобных смесей великое множество. Подойдет как плиточный клей, так и специальные ровнители для пола, допускающие слой от 0-5 мм.
В качестве правила можно использовать отрезок профиля ПН, поставленный острыми краями на маяки. Удобство заключается в том, что в любой момент правило можно укоротить минимальными усилиями, а делать это обязательно придется.
Импровизированное правило из профиля берется с небольшим запасом по длине, так ровняется только первая плоскость или половина всей стяжки (в первом способе). Чтобы не повредить уже сформированную соседнюю плоскость, правило следует обрезать почти "впритык" по ширине между маяками, с запасом всего 1-2 сантиметра. При заливании вторым методом правило укорачивается много раз по мере продвижения от края к сливу.
Когда нет возможности выровнять правилом некоторые места, например возле трапа в первом способе или на пути есть торчащая труба — на недоступный участок, на "глазок" накладывается раствор с запасом, после схватывания смеси бугорок снимается острым шпателем. Во время снятия наплыва нужно ориентироваться на выровненные правилом, прилегающие плоскости. Важно не затягивать с чисткой наплывов, сделать это нужно не позднее следующего дня, иначе потом счистить лишнее будет проблематично.

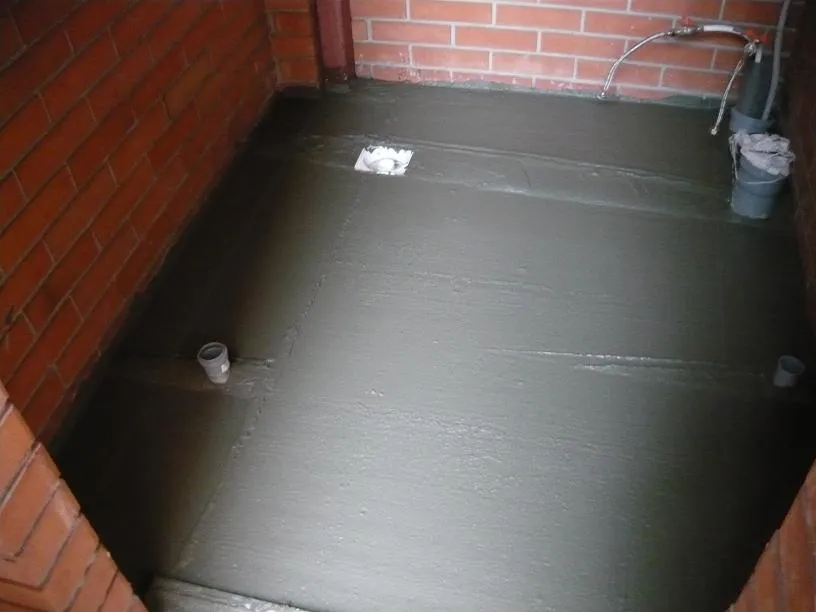

На этой ноте мы заканчиваем нашу публикацию. Мы получили готовую стяжку с уклонами для слива, а в следующей публикации расскажем, как облицевать плиткой наше творение.
Душевой поддон в строительном исполнении
В этой публикации рассмотрим изготовление душевого поддона, под облицовку плиткой. Иногда эта идея встречается в иной формулировке: "поддон в строительном исполнении".
Не будем говорить о том, как это актуально или удобно — нет никакого желания лить бесполезную воду в рассуждениях, ибо подобной информации полно на других сайтах, контент для которых пишут диванные теоретики. Перейдем сразу к делу.
Определяем высоту будущего поддона
Самый первый вопрос, которым стоит озадачиться — это высота горизонтального вывода из канализационного стояка. Так как эта высота напрямую влияет на высоту будущего поддона, следует прикинуть этот самый уровень у трапа.
Про уклоны труб: в статье о канализации я упоминал СП 30.13330.2016, где для трубы диаметром 50 и 40 мм. прописан уклон в 2-2,5 сантиметра на метр трубы. На практике это большой уклон и его зачастую не получается реализовать. Поэтому я вполне допускаю пренебрежение этим нормативом, и делаю уклон (когда это очень нужно) в 1-1,5 см. на метр трубы.
Может оказаться так, что соблюдая все уклоны сливных труб, придется делать поддон очень высоким и это окажется неудобным для использования. Короче говоря, в процессе оценки всех уклонов канализационных труб, может четко возникнуть представление о том, что нужно вмешиваться в конструкцию стояка и опускать горизонтальный вывод ниже существующего.
Что касается веса слишком толстой конструкции — этот вопрос вполне решаем использованием керамзитобетона или иных приемов. В моей практике были душевые, которые были выше основного пола на 30 сантиметров.
Бортик и ограждение: быть или не быть?
Следующий момент, который нужно обдумать — будет душ с ограждением из стекла или просто прикрываться шторкой. Почему это важно:
1. При использовании ограждения нет острой необходимости в бортах поддона, стеклянная перегородка не даст воде переливаться за пределы душа. По крайней мере большинство ограждений позволяют не переливаться воде через поддон без бортов.
2. Наличие стеклянной перегородки позволит использовать площадь поддона по максимуму, ибо ограждение можно поставить по внешнему краю поддона. При использовании шторки, она должна находиться за бортами внутри конструкции, чтобы исключить стекание воды по ней на основной пол санузла. К тому же, наличие шторы требует большего внутреннего пространства, так как в стесненных условиях эта шторка будет норовить выскочить за борт и налить воды на пол.
3. Стеклянные двери для душа довольно дорого стоят.
4. Также к недостаткам ограждения можно отнести трудности уборки: если само стекло можно хорошо отмыть специальными чистящими средствами, то идеально отмыть все примыкания и резинки — задача нереальная.
5. Для использования шторки необходим борт не менее 4-5 сантиметров в высоту. Если по результатам оценки канализационного слива поддон будет слишком высоким, то борт сделает всю конструкцию еще выше.
Ширина бортика выбирается произвольно, если он планируется. Можно сделать его хоть 5 см. в чистовом виде (это менее 3 см. без плитки), тут следует ориентироваться на занимаемую площадь и удобство. Если место позволяет, то лучше сделать борт пошире. Например борт 12,5 см. (чистовой) очень удобен и на него можно уверенно вставать ногами. Вставать на узкий борт 5-6 см. очень неудобно, поэтому его придется все время перешагивать.
Поэтому при проектировании поддона следует взвесить все "за" и "против" наличия|отсутствия ограждения. Скажу свое мнение: при возможности сделать душ побольше, лучше остановиться на шторке — это будет более качественным вариантом. При дефиците площади — ограждение более приемлемо.
Определяемся с плиткой на дно поддона и геометрией уклонов
Определиться с плиткой на дно необходимо еще до заливания поддона, равно это относится и к трапу. Другими словами, выбранные трап и плитка дадут понимание о форме уклонов.
Несколько слов о самом уклоне: он должен составлять 1-2 сантиметра на метр одной плоскости. Некоторые мастера советуют уклоны менее сантиметра — тут хозяин барин. Если же ориентироваться на нормативы, то цифра прописана в том же СП 30.13330.2016:
8.5.4 Уклон пола в общественных душевых помещениях следует принимать 0,01-0,02 в сторону лотка или трапа.

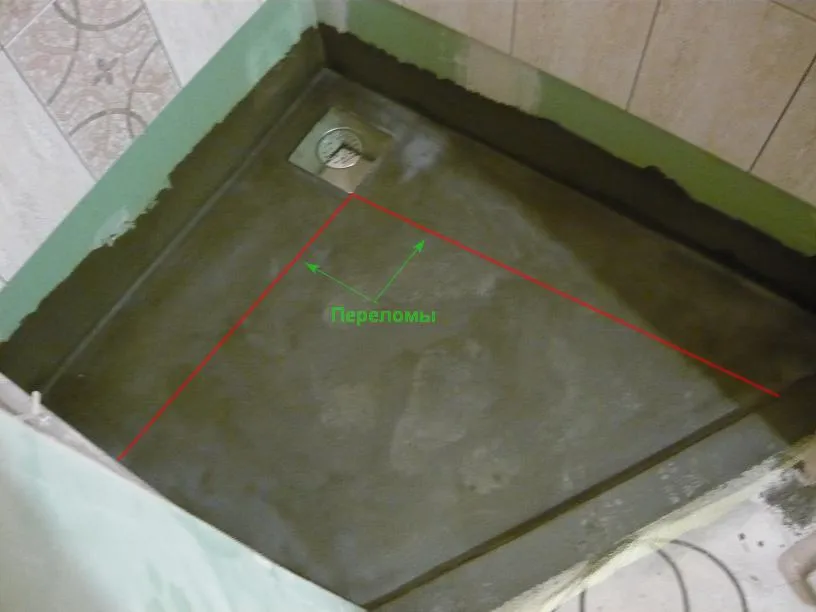

При формировании уклонов, неизбежно будут переломы плоскостей — собственно задача состоит в том, чтобы определиться с расположением переломов, а это сильно зависит от трапа и формы плитки.
Самым простым в этой задаче будет облицовка дна мозаикой: какой бы формы не был трап и в какой бы точке поддона не располагался — переломы можно формировать как угодно, главное чтобы все уклоны сводились к трапу. Более того, под мозаику даже не обязательно формировать четкие плоскости с четкими гранями.
Под облицовку мозаикой не играет особой роли расположение плоскостей и переломов, равно как и расположение трапа. На левой части фото видно, что грани, сходящиеся к трапу, имеют довольно непривлекательную форму, если бы они были заметны в чистовом варианте. В правой же части мы видим, что переломы незаметны.

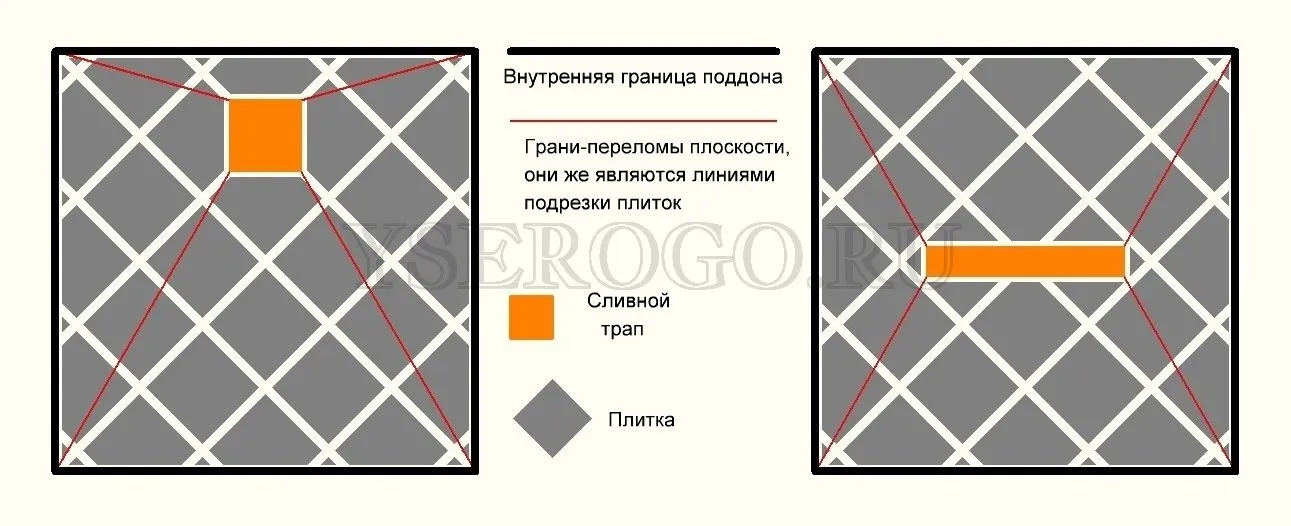

А вот если планируется укладка плитки обычных или крупных размеров, то роль плоскостей и переломов значительна. Стандартно, все четыре перелома сводятся в углы квадратного или прямоугольного трапа. Из этого вытекает данность, что плитку придется подрезать на гранях-переломах, исключением является квадратное дно поддона с квадратным трапом четко посередине.
Этот пример можно считать идеальным: плоскости подходят для облицовки квадратной и прямоугольной плиткой, а также мозаикой. Нет необходимости подрезать плитку по граням плоскостей.
Если мы смещаем трап в любую сторону от центра или делаем поддон отличной от квадратной формы, то плитку придется подрезать по граням плоскостей. Это же касается прямоугольного трапа, даже если он четко по центру идеального квадрата. Не исправит ситуацию иная ориентация плитки — хоть по диагонали, хоть прямо. А вот мозаика ляжет хорошо на любую из схем.
Качественная подрезка в местах переломов возможна, однако она требует высокой аккуратности плиточника.
А такой вариант с прямоугольным лотком во всю ширину поддона позволяет обойтись вообще без переломов!
Вообще, при понимании геометрии, возможны различные вариации положений трапа и уклонов. Примеры выше лишь показывают самые типичные ситуации.
Квадратные или прямоугольные душевые — дело обычное. Однако в наших реалиях тесных санузлов, чаще возникает надобность в полукруглой или скошенной форме. В таком случае лучше всего остановить свой выбор на мозаике. Какую бы форму не имел поддон, нужно свести четыре (или больше) маяка с одного уровня из углов сторону трапа (как на фото выше с мозаикой). Это довольно универсальное правило. Уклон в 1-2 сантиметра на метр создается по самому длинному маяку, по более коротким маякам уклон будет больше, зато весь периметр будет одного уровня.
Но если сильно хочется, то можно помудрить и с обычной плиткой, только нужно понимать, что это будет сложнее реализовать. Смысл заключается в том, чтобы в сложной форме "поймать" правильный квадрат.
Плоскости слева и снизу выходят из воображаемого квадрата, поэтому они будут выше возле границы поддона, чем "правильные" плоскости сверху и справа. Также эти плоскости потребуют дополнительных маяков при заливке. Не очень удачный вариант, на мой взгляд.
Монтаж сливного трапа
Какой бы не была конструкция слива и поддона, лучшим вариантом будет "жесткая" установка трапа до заливания поддона|стяжки. Жесткая установка — это когда трап, лоток или канал надежно зафиксированны раствором. Лотки и каналы обычно имеют в своей комплектации специальный крепеж, но он фиксирует конструкцию недостаточно жестко и можно легко нарушить проектное положение во время заливки стяжки.
Поэтому лучше всего сначала установить слив на комплектный (если он имеется) или самодельный крепеж, а затем забить все пространство под трапом цементным раствором или плиточным клеем. Это позволит не только надежно закрепить конструкцию, также мы будем иметь четкое представление о самой нижней точке поддона.
На крайний случай, жесткий крепеж можно сделать перед формированием чистового слоя стяжки, если заливание выполняется в два слоя.
На этом фото душевой лоток, помимо комплектного крепежа в виде ножек, дополнительно закреплен цементным раствором. Делалось это во время заливки первого чернового слоя стяжки.
Сразу хочу сказать, что конструкции трапов без фланца даже не рассматриваются. Если нужна качественная гидроизоляция душа, а в большинстве случаев она необходима, то наличие фланца в конструкции трапа обязательно!
Фланец — это каемка в несколько сантиметров вокруг трапа, специально предназначенная для надежного сопряжения с гидроизоляцией.
Для выставления трапа на нужный уровень используется четыре шпильки, закрученные в подходящие дюбеля. Шпильки подпирают конструкцию за фланец, а высота каждой шпильки регулируется путем закручивания-откручивания за две контргайки.
Конструкция слива на фото выше сделана так, что уровень фланца будет неизбежно ниже чистовой стяжки. Поэтому в будущем необходимо формировать стяжку только до фланца, оставляя углубление вокруг трапа. Пример на фото ниже.
Углубление вокруг трапа заделывается плиточным клеем после нанесения обмазочной гидроизоляции (разумеется, после просыхания последней).
Сам слив подключается к канализации трубой 40 или 50 мм. Я предпочитаю использовать 50-ю трубу, хотя думаю, что это не принципиально и 40-я также прекрасно справится со своей функцией. Если вывод трапа 40 мм., что часто встречается, то при монтаже 50-й трубы используется переходник сразу за трапом.
Как и при прокладке любой канализации, лучше всего избегать углов 90 градусов, а использовать два по 45. Не советую применять гофрированные канализационные патрубки — как показала практика, они довольно ненадежные.
Полезно знать: если стояк канализации плохо вентилируется, то существует большая вероятность, что водяной затвор слива будет часто срывать. И вообще, из поддона часто будут слышны "хрюкающие" звуки. Поэтому для подобных случаев лучше подобрать трап с качественным комбинированным затвором. Например, "сухой" механизм затвора не должен содержать пружин — это априори ненадежное техническое решение.
Также, при отсутствии вентиляции стояка (это встречается в старых домах) проблему поможет решить аэратор (клапан, впускающий воздух в канализацию, но сдерживающий запахи). Однако целиком и полностью полагаться на клапан не стоит, ибо он будет обслуживать своей работой весь стояк (все квартиры). Если только договориться с большинством соседей, чтобы поставили себе такие же.
Заливание поддона
Так как в большинстве случаев толщина стяжки поддона превышает 10 сантиметров, то предпочтительнее разделить ее на два слоя. Первый, черновой слой сделать максимально толстым, а чистовой минимальным.
Хотя при высоте дна поддона менее 8 см. удобнее будет сделать заливку в один этап.
Методом проб и ошибок, я вывел для себя следующую последовательность: сначала заливается толстый черновой слой, не достающий до проектной высоты 4-5 см., а затем формируется чистовой слой стяжки из недостающих 4-5 сантиметров.
Почему именно 4-5 см.? Такая толщина выбрана на случай плохой адгезии между слоями и для возможности спокойно использовать для финиша обычный цементно-песчаный раствор. Даже если верхний слой плохо прилипнет к нижнему, он будет обладать достаточной несущей способностью. Более того, такой подход позволит использовать базовый слой из керамзитобетона с минимальным количеством песка.
Как известно, обычный ЦПС не рекомендуется для стяжек тоньше 3 см. На самом деле обычным раствором можно формировать и более тонкие слои, но для освещения этой темы нужна отдельная статья. Поэтому условно будем считать, что цементно-песчаный раствор без добавок не следует укладывать слоями менее 3 сантиметров.
Оба слоя рекомендуется армировать: нижний обычно очень толстый и по умолчанию требует армирования, а верхний имеет некоторые шансы плохо прилипнуть к верхнему и поэтому должен обладать несущей способностью. На самом деле, если все сделать правильно, вероятность отслоения верхней стяжки равна практически нулю, но об этом немного ниже.
Для нижнего слоя используется строительная (кладочная сетка), а для верхнего — или та же сетка, или фибра. При укладке красного кирпича в качестве базового слоя, применить сетку естественно не получится.
Металлическая сетка закладывается примерно в середину первого слоя. Главное не делать паузы и сразу закрыть арматуру верхним слоем, тогда первый слой получится монолитный и армированный.
Так как в поддоне как минимум наличествует канализационная труба слива (а вполне возможно и другие коммуникации), то уложить сетку цельными кусками будет затруднительно. Поэтому сетку можно разрезать на множество мелких кусочков, главное чтобы эти обрезки имели нахлест друг на друга 5-10 см.

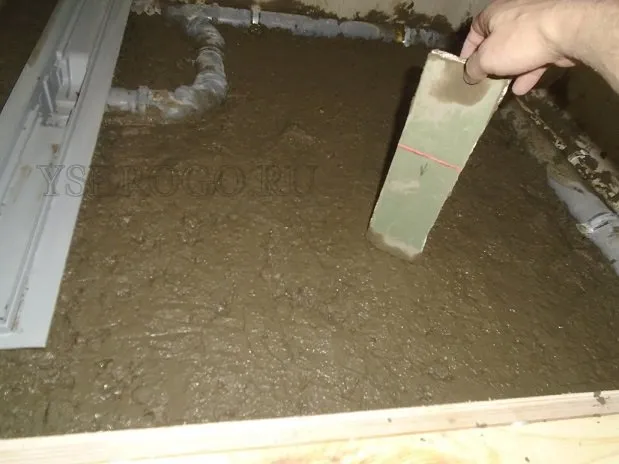

При наличии лазерного уровня, очень удобно контролировать базовый слой при помощи палочки с контрольной меткой. Точность конечно низкая, но для чернового слоя этого хватит.
Плотность конкретно этого слоя из керамзитобетона, по примерным подсчетам 1100 кг./м³ против плотности 1700 кг./м³ у обычной ЦПС. В данном случае это позволило облегчить вес поддона на 46 кг. при толщине слоя 8 см. и площади 1 м² (реальный вес около 90 кг., из ЦПС было бы примерно 136 кг.).
Насчет плотности керамзитобетона. Не уверен в абсолютной правдивости найденной информации, ибо к большому сожалению, 99% интернета завалено чухней. Керамзитобетон обладает плотностью от 800 кг./м³ до 1800 кг./м³. Особо легкий может иметь плотность от 600 кг./м³.
На вес влияют как фракция самого керамзита, так и количество песка. На практике, чем меньше песка, тем сложнее укладывать раствор без пустот. Но небольшие локальные пустоты нам не страшны, ибо сверху будет лежать несущий финишный слой.
На фото выше приведен пример с керамзитобетоном с плотностью примерно 1100 (подсчет велся по весу затраченных компонентов). С уверенностью могу сказать, что количество песка в замесе можно уменьшить и снизить плотность хотя-бы до 850-900 кг./м³. Другими словами, облегчить базовый слой в два раза, в сравнение с обычным раствором.
Привести точные пропорции компонентов не могу, ибо и керамзит бывает разный, и ориентироваться нужно по ощущениям готовой смеси (возможно ли ее укладывать при минимальном количестве песка). Однако приведу примерный алгоритм: в воде затворяется цемент, по весу равный весу вводимого керамзита, затем с водой и цементом смешивается керамзит, а потом небольшими порциями добавляется песок (и вода, по надобности). Песок добавляется до тех пор, пока консистенция смеси не станет пригодной для работы.

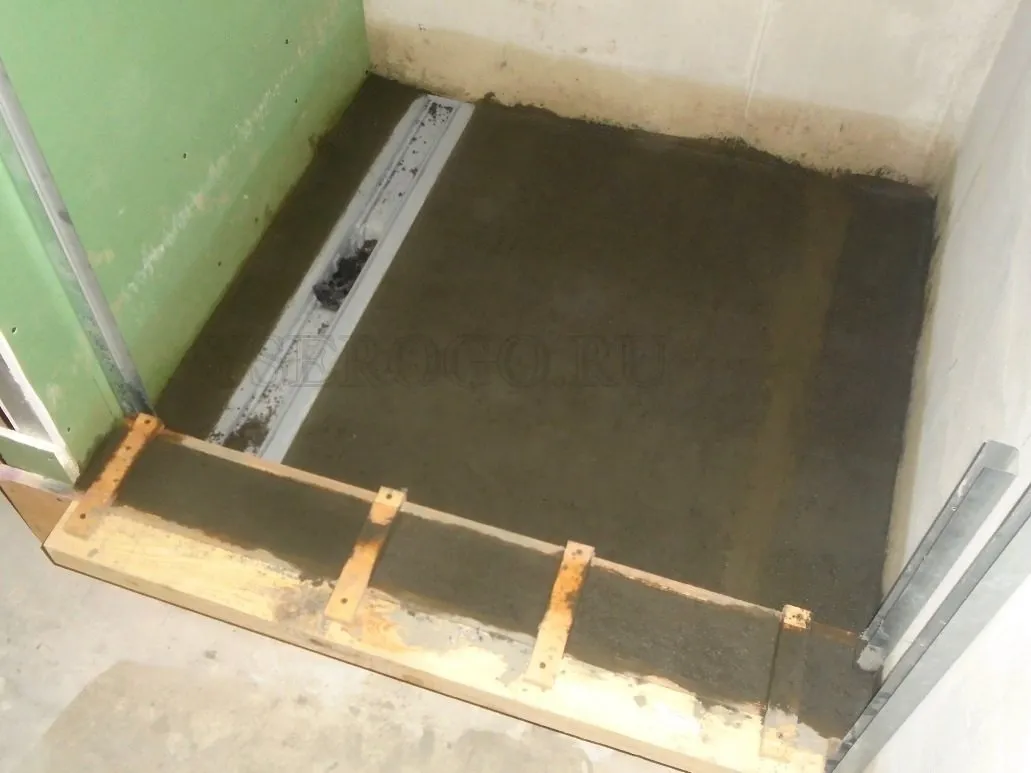

Что касается бортика, то основных вариантов тут видится два: выложить из кирпича или уложить (залить) вместе с чистовым слоем.
Внутренняя часть опалубки борта нижней частью повторяет финишную плоскость с уклонами. Благодаря такому подходу, чистовая стяжка и бортик будут одним монолитным целым.
Длинные саморезы, вкрученные в черновую стяжку, дополнительно усилят сцепление борта с нижним слоем. Это дополнительная мера и делать ее необязательно.
Для финишной стяжки лучше всего использовать полусухой метод. Объясню почему: поддон быстрее просохнет, по крайней мере верхняя часть, а также практически нулевая вероятность образования усадочных трещин. Такой подход позволит быстрее приступить к гидроизоляции.
На крайний случай, если по каким-либо причинам полусухая стяжка не подходит, то заливать верхний слой нужно с минимальным количеством воды в замесе.
Для маяков можно использовать любой доступный способ. Мне больше по душе ПН-профиль на шляпках саморезов. После формирования плоскостей из полусухого раствора, профиля достаются, опорные саморезы утапливаются глубже и полосы заделываются. При "мокрой" технологии, профили достаются после схватывания стяжки и места расположения маяков замазываются.
Я предпочитаю маяки из пары-тройки саморезов и куска ПН-профиля сверху. В этом конкретном случае, второй парой маяков служит фланец лотка
Крайними точками опоры профиля служит фланец трапа
Для хорошей адгезии к предыдущему слою существует простейший прием. Забудьте про грунтовку! Если первый слой успел прилично подсохнуть (заливка производилась более нескольких дней назад), то его необходимо хорошо увлажнить. В качестве адгезионного слоя можно использовать тонкий слой плиточного клея или жидкую смесь цемента с песком 1 к 1.
Адгезионный слой размазывается кельмой по поверхности, а затем сверху укладывается смесь для финишного слоя. В труднодоступных местах можно использовать кисть для нанесения жидкого цемента.
При использовании "жижи" из цемента, главное не лишковать и наносить слои не более 2-5 мм., чтобы основная масса стяжки не стала более жидкой. Метод этот довольно прост, зато позволяет исключить отслоение. При использовании же грунтовки известно масса случаев, когда верхний слой начинает бухтеть по прошествию 2-4 недель. Способ актуален для полусухого метода и для "мокрого".
При использовании слишком жидкой смеси для финишного слоя, адгезионный слой может не помочь! Минимум воды в замесе — главное правило.
При наличии опалубки, снимать ее лучше через 2-3 дня.
После заливания, на следующий и последующие 2-3 дня стяжку полезно поливать водой и накрывать полиэтиленовой пленкой.
Гидроизоляция

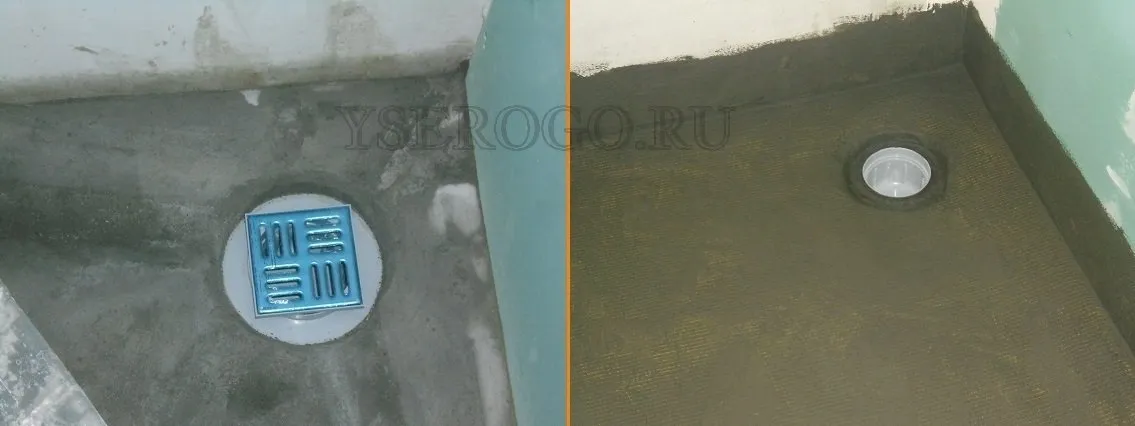

Как я уже писал в статье по гидроизоляции душа, очень желательно выдержать залитый поддон хотя-бы пару недель. При полусухом методе финишной стяжки срок можно сократить. Это утверждение не аксиома, а всего лишь логика: зачастую трещины на стяжке появляются не в первые дни после заливки.
С другой стороны, если гидроизоляция достаточно эластичная после высыхания, то волосяные трещины в основании ей не повредят.
В любом случае нужно выбирать обмазочную гидроизоляцию, которая имеет способность растягиваться. Существует масса дешевых составов, которые не обладают эластичностью от слова совсем. Такой слой даст трещину вместе с основанием — подобные составы лучше не использовать.
Обязательна для использования армирующая лента для углов, а также очень рекомендую на дно настелить фасадную стеклосетку (между слоями). Стык фланца трапа со стяжкой также необходимо проклеить лентой — если ее нет в комплекте с трапом, то использовать ту же, что для углов.
При наличии на стяжке раковин и углублений, поддон можно прошпаклевать плиточным клеем. Это уменьшит расход гидроизоляции и исключит необработанные участки.
Что касается вопроса о высоте гидроизоляционного слоя: главное обеспечить "чашу" с краями 10-15 сантиметров, а выше — по желанию и финансам.
Укладка плитки
Какой бы формы не была душевая, в любом случае будет множество подрезки. Как сделать качественный рез кафеля или керамогранита рассказано здесь.
Один из частых вопросов: Как сделать примыкание плитки к трапу. Не буду претендовать на истину, но скажу как думаю: плитка должна быть выше решетки на 2-3 миллиметра. Это же относится и к мозаике.
Вообще-то этим вопросом нужно задаваться еще во время заливки поддона, чтобы укладывать плитку без слоев, на мелкую гребенку.
Контролировать керамогранит уровнем получится только поперек уклона. Плоскость же уклона можно проконтролировать правилом.
Еще хочется рекомендовать выбирать как можно менее скользкий керамогранит или мозаику, хотя это довольно непросто.
Расшивка для плитки подойдет любая на цементной основе, предпочтение гидрофобной. Бытует мнение, что в душе необходима эпоксидная затирка. Безусловно, такая затирка хороша, прочна и может дать дополнительную гидроизоляцию. Однако затирки на цементных вяжущих также прекрасно себя чувствуют.
На этом все. Позднее планирую добавить более качественные фото, которых пока нет в наличии.
Уклон пола в ванной
Согласно Своду Правил ВНУТРЕННИЙ ВОДОПРОВОД И КАНАЛИЗАЦИЯ ЗДАНИЙ (АКТУАЛИЗИРОВАННАЯ РЕДАКЦИЯ СНИП 2.04.01-85*) СП 30.13330.2012:
8.4.4. Уклон пола в душевых помещениях следует принимать 0,01 — 0,02 в сторону лотка или трапа. Лоток должен иметь ширину не менее 200 мм и начальную глубину не менее 30 мм.
Полы с уклоном. В помещениях бань и душевых полы устраивают с уклоном. В конструкции таких полов входит гидроизоляция, препятствующая проникновению сточных вод в толщу конструкции. Наклонные участки пола называют пандусом.
Полы из плитки укладывают с уклоном 1—2%. При уклоне 1 % на каждый метр длины уровень пола понижается на 1 см, при уклоне 2° — на 2 см и т. д. В небольших помещениях уклон устраивают за счет утолщения подстилающего слоя. Он не должен превышать 40 мм.
Не допускается устраивать уклон за счет толщины прослойки. Увеличение ее толщины более 15 мм вызовет отслоение плиток.
Направление уклона пандусов зависит от местоположения трапов и лотков. При этом направление стока воды не должно пересекать проходов.
Участки покрытия, собирающие сток, разделяют линиями разруба — диагоналями, проходящими через углы трапа. Такие наклонные участки пола имеют форму равнобедренных треугольников.
Если в помещении предусмотрено два трапа, смежные треугольные участки покрытия разграничивает линия водораздела 5, отстоящая от трапов на одинаковом расстоянии. В полах с лотками, участки покрытия, собирающие сток, имеют прямоугольную форму.
Наклонные участки покрытия начинаются от полосы, равной ширине двух-трех рядов плитки, проходящей по периметру стены.
а, б — при одном и двух трапах,
в, г — с лотком при одном и двух трапах;
1 —горизонтальные участки покрытия,
2 — треугольный пандус,
3 — линия разруба,
4 — трап,
5 — линия водораздела,
6 — лоток,
7 — прямоугольные пандусы;
стрелками показано направление водостока
Уклон канализации
Прежде чем начать обзор трапов и лотков, рассмотрим параметры их выбора, а именно — необходимую пропускную способность и параметры на нее влияющие.
Итак, согласно ГОСТ 1811-97 (ТРАПЫ ДЛЯ СИСТЕМ КАНАЛИЗАЦИИ ЗДАНИЙ), трапы следует изготавливать следующих типов:
Т50 — трап с прямым отводом условным проходом 50 мм;
ТК50 — трап с косым отводом условным проходом 50 мм;
Т100м — трап с прямым отводом условным проходом 100 мм, малый;
ТК100м — трап с косым отводом условным проходом 100 мм, малый;
Т100б — трап с прямым отводом условным проходом 100 мм, большой;
ТК100б — трап с косым отводом условным проходом 100 мм, большой;
ТВ50 — трап с вертикальным отводом условным проходом 50 мм;
ТВ100 — трап с вертикальным отводом условным проходом 100 мм.
и обеспечивать водоотведение со следующими параметрами:
Трапы типов Т50, ТК50, ТВ50 должны обеспечивать отведение сточных вод в количестве не менее 0,7 л/с; трапы типов Т100м, ТК100м, ТВ100 — не менее 2,1 л/с; трапы типов Т100б и ТК100б — не менее 3,7 л/с при средней высоте слоя воды перед внешней кромкой решетки не более (20+3) мм.
Уклон канализации оговаривает Свод правил СП 30.13330.2012 Внутренний водопровод и канализация зданий (Актуализированная редакция СНиП 2.04.01-85).
Пункт 8.4.4, в частности, гласит: Уклон пола в общественных душевых помещениях следует принимать 0,01-0,02 в сторону лотка или трапа. Лоток должен иметь ширину не менее 200 мм и начальную глубину не менее 30 мм.
Канализация: уклон трубы не должен превышать 0,15 (за исключением ответвлений от приборов длиной до 1,5 м), т.е. 15см на 1 метре. В противном случае, вода быстро уйдет, а все остальное останется.
Размеры и уклоны лотков следует принимать из условия обеспечения самоочищающей скорости сточных вод, наполнение лотков — не более 0,8 их высоты, ширину лотков — не менее 0,2 м.
Ширина лотка назначается в зависимости от результатов гидравлического расчета и конструктивных данных; при высоте лотка свыше 0,5 м ширина его должна быть не менее 0,7 м.
Читайте также:
- Монтаж сиденья унитаза cersanit с микролифтом
- Нарезать трубу в размер
- Ремонт душевых кабин акванет
- В каких скважинах эффект всс более значителен
- Лопается ли пнд труба на морозе
Как выложить плиткой дорожки на даче?
Выложить дорожку на даче плиткой может быть отличным выбором, чтобы добавить красоты и функциональности в саду или огороде. Вот пошаговая инструкция, которая поможет вам выложить плиткой дорожку на даче:
-
Подготовьте поверхность: Сначала нужно подготовить поверхность, на которую будет укладываться плитка. Убедитесь, что поверхность ровная и сухая. Если на участке есть лужи или ямы, устраните их. Для этого можно использовать песок или щебень.
-
Подготовьте материалы: Купите достаточное количество плитки, чтобы покрыть всю дорожку. Также вам понадобятся инструменты, такие как лопата, ножницы по металлу, уровень, молоток, рейки, раствор для фиксации плитки и другие необходимые инструменты.
-
Нанесите слой песка или щебня: Нанесите тонкий слой песка или щебня на поверхность, где будет укладываться плитка. Распределите его равномерно и затем утрамбуйте.
-
Укладывайте плитку: Начните укладывать плитку с угла дорожки и работайте от угла к углу. Проверьте уровень каждой плитки, чтобы убедиться, что они находятся на одном уровне. Расстояние между плитками можно регулировать с помощью пластиковых или металлических крестиков.
-
Вырежьте плитку по необходимости: В случае необходимости вырежьте плитку с помощью ножниц по металлу или другого подходящего инструмента.
-
Фиксируйте плитку: Когда все плитки уложены на место, зафиксируйте их раствором, который вы можете приготовить по инструкции на упаковке. Раствор должен быть выдержан некоторое время до того, как на дорожку можно будет ступать.
-
Завершите работу: Оставьте дорожку на несколько дней для полного высыхания раствора. После этого можно удалить излишки раствора и прибраться на участке.
Это лишь общая инструкция, и для каждого конкретного случая могут быть свои особенности. Важ
Важно также убедиться, что плитка не съезжает и не перекашивается в процессе высыхания. Если дорожка расположена на уклоне, можно использовать более прочные материалы или специальные крепления, чтобы предотвратить смещение плитки.
Также, не забывайте, что вы можете добавить элементы декора, такие как различные рисунки и краски на дорожке. Вы можете использовать свой фантазии и творческий подход, чтобы создать уникальный дизайн вашей дорожки.
В целом, выложить плиткой дорожку на даче — это несложная задача, которую можно выполнить самостоятельно, если вы следуете инструкции и имеете все необходимые материалы и инструменты.
Добавить комментарий
