Система водоснабжения с использованием коллекторной системы направляет потоки жидкости к потребителям. Эта специальная трубопроводная арматура, представленная в виде гребенки, позволяет одновременно распределять отдельные порции воды по нескольким трубам.

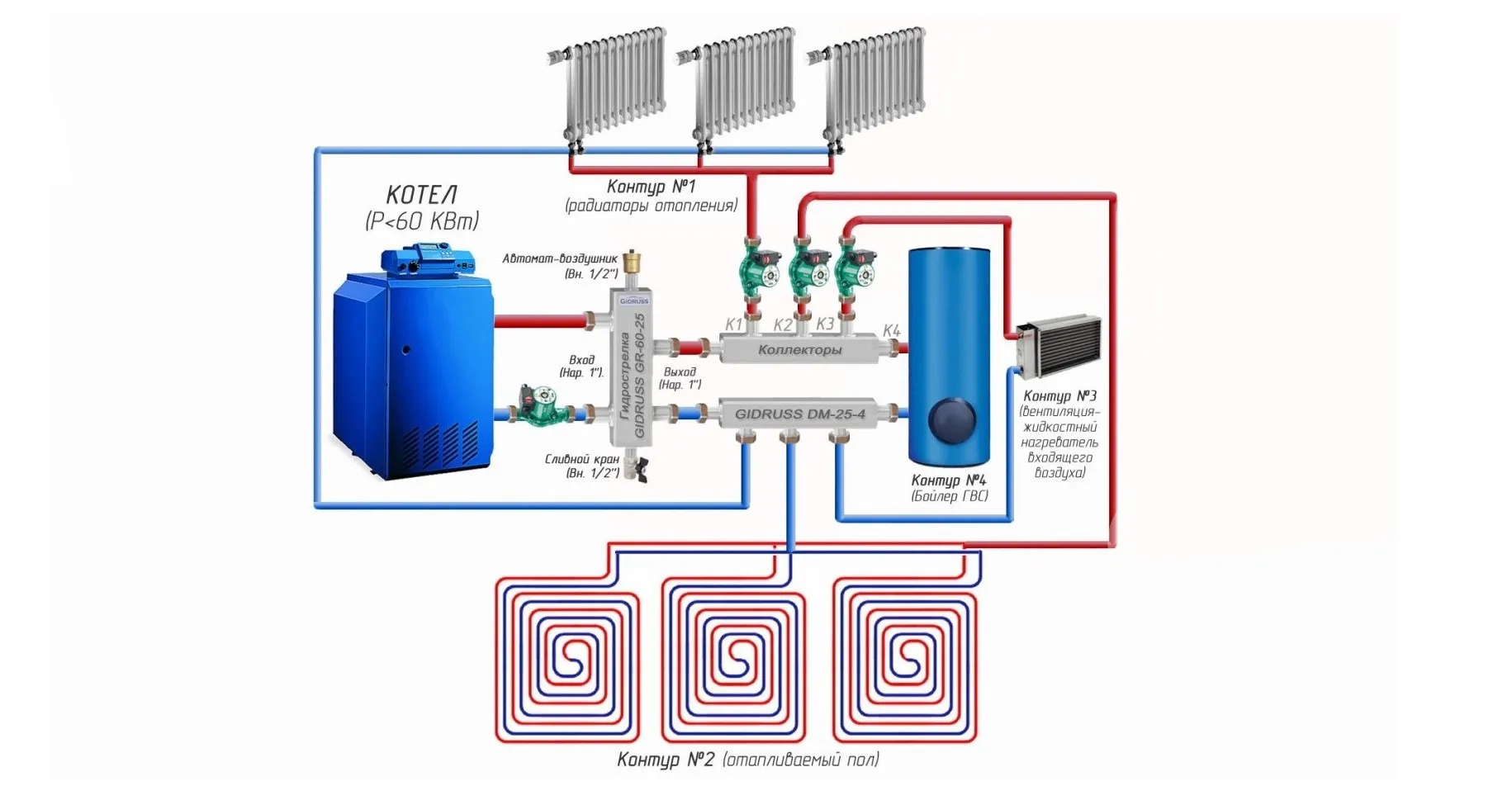

Пример коллекторной разводки
Функции коллектора водоснабжения
Сборка коллектора водоснабжения включает в себя гребенку, подключенную к стояку в квартире или к централизованному водопроводу (иногда к трубам, идущим от колодца) в частном доме. Для чего нужен коллектор в системе водоснабжения:
- стабилизировать давление для каждой точки водозабора;
- открывать возможность для ремонта отдельных участков трубопровода без надобности отключения всего водоснабжения;
- регулировать расход воды для каждой ветки;
- стабилизировать напор;
- предотвращать возникновение гидроударов.
Коллекторная разводка труб водоснабжения снижает количество соединений в контуре, тем самым снижая риск утечек или даже прорыва водопровода. А еще такая система уменьшает потери давления по всей длине трубопровода на 30%, в сравнении с обычной схемой.
Коллекторная разводка водоснабжения равномерно распределяет напор, так что он не зависит от количества потребителей и длины труб. Между гребенкой и точкой водозабора можно устанавливать дополнительные элементы в виде фильтров для очистки воды и насыщения ее полезными веществами. Если вы монтируете редукторы давления, обязательно подсоедините и очищающие приборы. Они обезопасят устройство от механических частиц и загрязнений.
Купить коллекторы и другое необходимое оборудование для системы водоснабжения можно в нашем интернет-магазине.

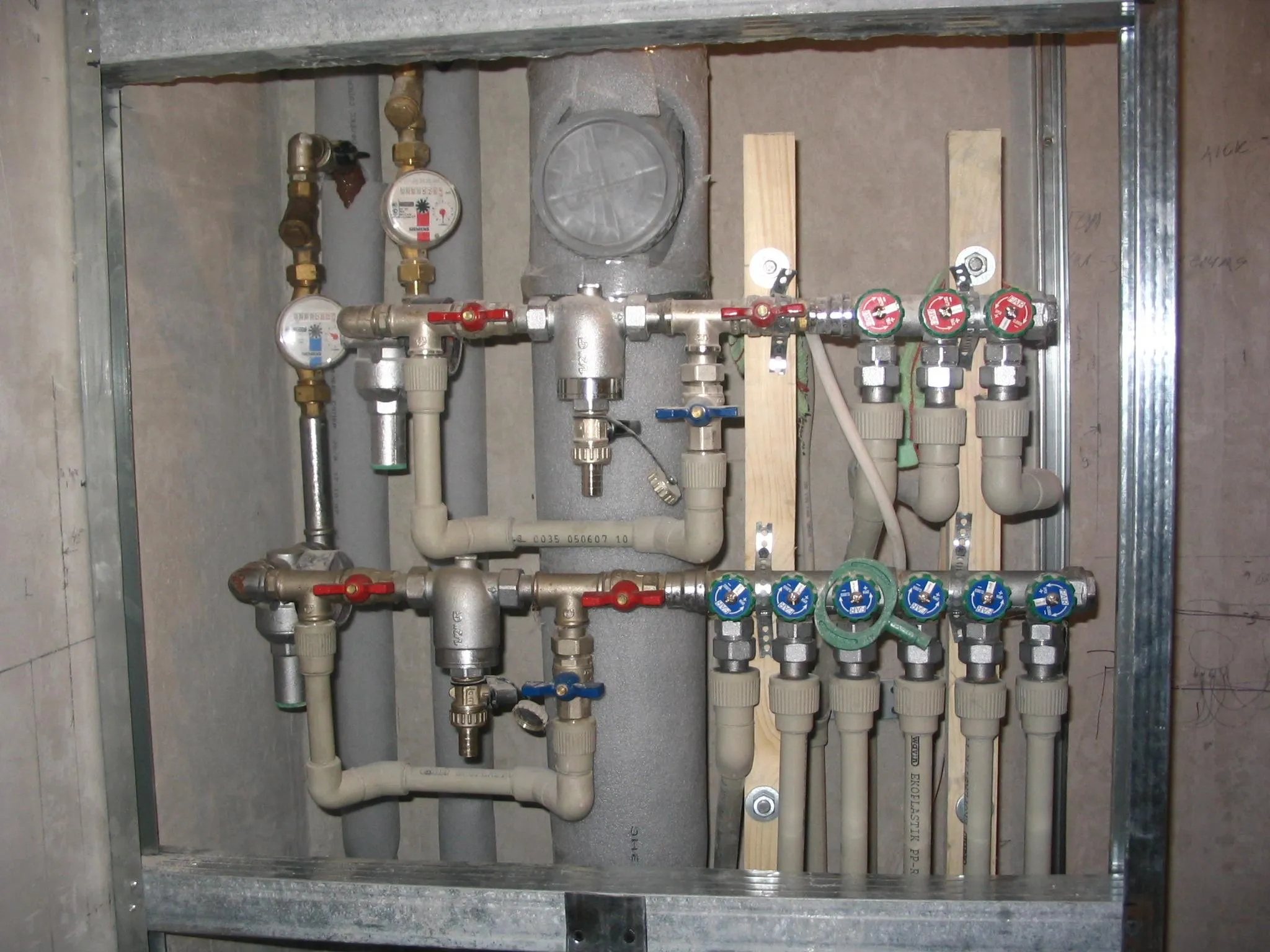

Фильтры в системе
Параметры выбора коллектора
Разобравшись с тем, что такое коллектор водоснабжения, можно приступить к расчетам. Перед тем, как произвести монтаж коллектора водоснабжения, важно подобрать правильный диаметр подводящей трубы, так как именно от этого зависит качество работы системы.
Расчёт диаметра коллектора
От диаметра гребенки зависит, насколько эффективно она будет справляться со своей гидравлической функцией. Неправильный размер трубы приведет к дисбалансу давления при включении нескольких точек водозабора одновременно. При этом комфортно пользоваться горячей или холодной водой невозможно.
Слишком маленький патрубок коллектора приведет к тому, что с каждым ответвлением давление будет уменьшаться. Соответственно, на последнюю трубу будет подаваться очень маленький напор. Чересчур большой диаметр гребенки будет нерациональной затратой средств на ее изготовление.
Рассчитывая диаметр патрубка коллекторной системы водоснабжения, важно помнить о трех правилах.
Правило 1. «Правило трех диаметров» гласит: диаметр гребенки должен быть в три раза больше диаметра подводящей трубы. Измеряется внутренний диаметр патрубка. Если у вас патрубок 25 мм, соответственно, коллектор должен быть не менее 75 мм в диаметре.
Схема коллекторной разводки
Правило 2. Утроенная сумма площадей поперечного сечения всех отводящих патрубков не должна превышать площадь сечения гребенки. Предположим, что коллекторная система обеспечения водоснабжением включает в себя элемент с пятью патрубками внутренним диаметром 20 мм. Теперь нужно вычислить площадь внутреннего сечения каждого из них. Так как диаметр у них одинаковый, узнаем значение для одного патрубка и умножаем его на пять.
Площадь можно вычислить с помощью формулы: S=пR^2. То есть площадь отводящего патрубка коллекторной разводки труб водоснабжения будет 3,14Х10^2 = 314 кв. мм. Теперь умножаем 314 кв. мм на 5 и получаем общее значение для всех патрубков — 1570 кв. мм.
Правило гласит, что утроенная сумма площадей сечения всех отводящих трубок должна быть меньше площади сечения коллектора. Поэтому умножаем 1570 кв. мм на 3. Полученная цифра 4710 кв. мм — это минимальная площадь сечения гребенки.

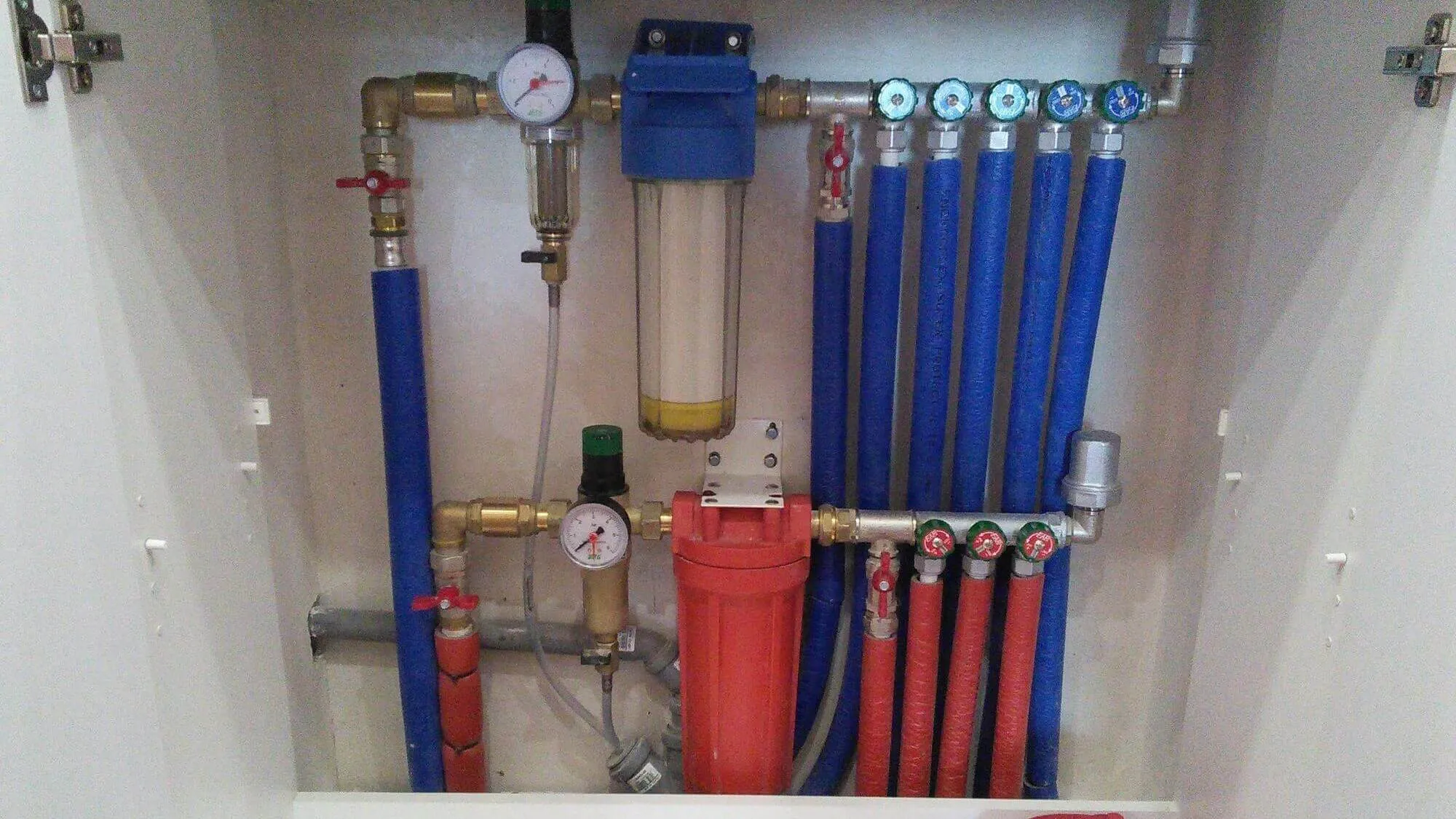

Готовая разводка с редукторами давления
Чтобы узнать радиус трубы, нужно поделить площадь на число «пи» и извлечь из полученного результата квадратный корень. 4710 кв. мм/3,14=1500 кв. мм. Корень квадратный из 1500 равняется 38,729833… Для того, чтобы определить диаметр гребенки коллекторной схемы разводки труб водоснабжения, умножаем это значение на 2. В результате получаем цифру в 77,5 мм. Это минимальное значение диаметра гребенки в данном случае.
Правило 3. Минимальное расстояние между отводящими патрубками должно равняться утроенному диаметру наибольшего из них. Если для монтажа коллектора водоснабжения вы выбрали пять патрубков диаметром 20/20/20/25/20 мм, то потребуется умножить 25Х3. Полученная цифра 75 мм — минимальное расстояние между отводящими патрубками.
Зонирование помещения
Коллекторная схема водоснабжения включает в себя отдельные зоны. Это неоспоримое преимущество, так как вы сможете контролировать каждую из них отдельно.
Чтобы выполнить монтаж коллектора для водоснабжения, потребуется вычисление диаметра трубы для каждой зоны. При этом учитывается количество потребителей и коэффициент одновременности.
В видео подробнее рассказывают о том, как рассчитать объем коллектора и труб
Вентили
Тип вентилей играет свое значение в коллекторной схеме водоснабжения. Если вы установили обычный вентиль с задвижкой, вы сможете регулировать давление для каждого отдельного патрубка. Например, для стиральной машинки напор можно уменьшить, а для душа увеличить.
Если вы используете обычный шаровой кран, вы сможете только открывать и перекрывать воду. Шаровой кран лучше не оставлять в промежуточном положении — важно, чтобы он был либо закрыт, либо открыт до упора.
Для металлических труб подбираются металлические вентили, для пластиковых — пластиковые. Лучше приобретать латунные изделия. Главное, не перепутать их с силуминовыми подделками. Их можно отличить по разнице в весе — они легче латунных кранов.
Что касается запирающего элемента, то он должен быть блестящим и без дефектов. Чтобы убедиться, что он изготовлен из нержавейки, поднесите к нему магнит.
Кроме того, обращайте внимание на максимально допустимое давление, которое может выдержать вентиль. Для холодной воды нормальный показатель составляет 10 кг/кв. см, а для горячей — 20 кг/кв. см.
Материал изготовления коллектора
Коллекторный узел водоснабжения оснащается гребенками, изготовленными из латуни, нержавеющей стали, полиэтилена или пропилена. Металлические комплектующие оснащены стандартным резьбовым соединением.
Коллекторный блок
Подключение
В начале всех работ потребуется составить проект разводки. Он включает в себя:
- формирование схемы;
- определение точек для подсоединения;
- расчет количества запорных материалов и метража труб.
Заказать монтаж системы водоснабжения в Москве и Московской области можно в нашей компании. Чтобы ознакомиться со стоимостью работ и связаться со специалистом, перейдите в раздел «услуги».
Способ прокладки труб
Тут же важно определиться, какой способ прокладки вам больше всего подходит: закрытый или открытый.
- Открытый способ. Трубы прокладываются по поверхности стен и пола. Такая система позволяет перепланировать помещение и переносить сантехнические узлы. Кроме того, ее легко обслуживать.
- Закрытый способ. Подходит тем, кому нужен эстетичный интерьер. Он требует штробления полов и поверхностей. После укладки трубопровода, помещение отделывается. Для того, чтобы быть осведомленным о протечках и неисправностях, устанавливаются специальные датчики. В случае ремонта, отделку придется разрушать.
Последовательность подключения
Установка коллекторов водоснабжения предполагает монтаж запорного крана, который размещают между центральным стояком и гребенкой коллекторного водоснабжения. При необходимости этим краном можно перекрыть всю систему. Разводка устанавливается по отдельности для горячей и холодной воды.
В ролике подробнее об устройстве коллекторного водоснабжения в частном доме
После монтажа коллектора производится расстановка отводящих патрубков. В душевую, к раковинам и ванной подводятся по две трубы с горячей и холодной водой. К бочку санузла и стиральном машине подключается лишь холодная вода, а к полотенцесушителю — горячая. Для каждого радиатора подводится отдельный патрубок.
Коллекторы, запорные краны и прочие приборы для контроля напора помещаются в коллекторный шкаф. Такую конструкцию можно крепить к стене и к полу, для этого в задней стенке и в ножках предусмотрены отверстия.
Сварка труб
В коллекторной разводке может быть несколько способов соединения труб:
- сваривание встык;
- муфтовая электросварка;
- уплотнительная раструбная муфта;
- компенсационная муфта;
- фланец.
При использовании пресс-фитингов, конец трубы расширяют калибровочной отверткой. На него надевают гильзу фитинга и проводят опрессовку при помощи пресс-клещей.
Элементы трубопровода могут соединяться и пайкой. Они прикипают друг к другу за счет сильного нагрева. Если у вас нет опыта использования горячей сварки, можно применить холодную сварку. Она актуальна для труб из ПВХ и ХПВХ. Материал склеивается на молекулярном уровне специальным клеем. Застывание длится 15-20 секунд.
Схема соединения труб
Комбинированная система разводки
Это объединение двух основных видов водоснабжения: коллекторной и тройниковой. Такой гибрид сохраняет преимущества гребеночной разводки и позволяет сэкономить за счет применения тройников малого диаметра. Этот метод допускает подключение нескольких радиаторов, расположенных в одной комнате, к одной ветке.
На участке от тройников до коллектора устанавливается труба большего диаметра. В результате можно снизить количество отводящих патрубков, снизив затраты на трубопровод, запорные краны. Кроме того, вам потребуется шкаф меньших размеров.
Последовательное подключение обладает недостатками, схожими с минусами тройниковых систем. Но есть и несколько неоспоримых преимуществ:
- экономия на монтаже;
- оптимальное проектирование подводки труб в жилых зонах.
Коротко о главном
Коллекторный способ разводки значительно превосходит привычные тройниковые системы в надежности и легкости обслуживания. Да, вам придется купить большее количество труб и запорных вентилей, но в вашей системе водоснабжения всегда будет стабильное давление на всех точках водозабора. Если у вас стоят краны с задвижкой, вы сможете регулировать давление для каждой отдельной ветки.
Почему вы выбрали коллекторную разводку труб водоснабжения? Напишите подробнее о выборе и подключении коллектора. Столкнулись ли вы с какими-либо сложностями в процессе?
Как правильно сделать разводку воды в квартире?
Сделать правильную разводку воды в квартире — это важный этап в строительстве или ремонте. Это требует планирования, знаний о системах водоснабжения и сантехнических нормах, а также точного выполнения работ. Вот общие шаги, которые помогут вам правильно сделать разводку воды в квартире:
-
Планирование:
- Определите расположение точек подключения воды (раковины, душ, унитазы и т.д.).
- Разработайте схему разводки водопровода с учетом оптимального расположения труб, чтобы избежать лишних изгибов и поворотов.
- Учтите местоположение стояков и труб, чтобы обеспечить эффективное отводление сточных вод.
-
Подготовка и инструменты:
- Приобретите необходимые материалы, такие как трубы (медные, пластиковые или другие), фитинги, арматуру, уплотнители и др.
- Обзаведитесь инструментами, такими как труборезы, гаечные ключи, паяльник (для медных труб), гильзы для соединения и т.д.
-
Установка:
- Следуйте схеме разводки и устанавливайте трубы согласно плану.
- Обеспечьте герметичное соединение труб и фитингов с помощью уплотнителей или других средств.
- При установке медных труб используйте специальный паяльник для пайки фитингов.
-
Подключение к стоякам:
- Подключите водопроводные трубы к главному водоснабжению (стояку) в соответствии с местными нормами и правилами.
- Обеспечьте проточку горячей и холодной воды к различным точкам подключения.
-
Тестирование:
- После установки и подключения проведите тест на герметичность системы. Закройте все краны, заполните систему водой и проверьте наличие утечек.
-
Изоляция и закрытие:
- После успешного тестирования утеплите трубы, чтобы предотвратить конденсацию и замораживание.
- Закройте области, где проходят трубы, согласно дизайну интерьера.
-
Соблюдение норм и правил:
- Убедитесь, что ваша разводка воды соответствует местным санитарным нормам и правилам.
-
Профессиональная помощь:
- Если вы не уверены в своих навыках или сталкиваетесь с сложной разводкой, рекомендуется обратиться к профессиональным сантехникам или специалистам.
Запланированный и профессионально выполненный процесс разводки воды обеспечит надежную и функциональную систему водоснабжения в вашей квартире.
