Задачи систем охранной сигнализации

Охранная сигнализация представляет собой составную часть обширной системы обеспечения безопасности, предназначенной для обнаружения незаконного проникновения в здание или любые другие помещения, будь то частный дом, школа или офис.

В этой статье мы рассмотрим базовые принципы и эффективность применения охранных датчиков, рассмотрим недостатки и преимущества. Охранные датчики в среде профессионалов принято называть охранными извещателями. Именно так мы их и будем называть в нашей статье.

Второй термин, который мы будем использовать, и который стоит объяснить это приемо-контрольный прибор (ПКК) иногда их называют хабами. Приемо-контрольный прибор это устройство, предназначенное для приёма сигналов от охранных извещателей, тревожного извещения, выдачи информации на пульты охранных компаний и некоторые другие возможности.

Еще одна важная оговорка, в этой статье мы будем рассматривать сигнализации для защиты зданий, и не будем рассматривать периметральные охранные сигнализации, так как уже рассматривали их максимально подробно.

Существуем множество видов охранных датчиков основанных на разных физических принципах:

После того как датчик задетектировал злоумышленника должны сработать системы оповещения, во-первых для того чтобы об этом узнали вы, а во вторых сами злоумышленники, в подавляющем большинстве случаем после этого они дают деру.

В самом конце статьи мы раскроем главные секреты выбора охранной сигнализации в 2022 году.

Но начнем мы эту статью с объяснения, почему охранные сигнализации работают. Эффективность охранных сигнализаций достигается за счет трех базовых механизмов. Именно за счет этих механизмов охранная сигнализация позволяет значительно снизить риск кражи и помочь в задержании грабителей.

Предотвращение

Самый желанный сценарий —  предотвратить преступление. Достигается это за счет информирования потенциальных преступников об установленной сигнализации. Для информирования обычно используются — уличные сирены, уличные световые оповещатели, уличные громкоговорители, предупреждающие таблички. Обычно рекомендуется устанавливать их на видном месте, чтобы преступник мог их увидеть до совершения преступления.

Обнаружение

Если не удалось предотвратить, то вовремя обнаружить попытку вторжения, ключ к ее предотвращению. Естественно важное значение имеет точность обнаружения, т.е. в какой конкретно части здания произошло вторжение. Чем больше здание, тем важнее определить точное место вторжения.

Как правило, возможности оповещения об обнаруженном вторжении настраиваются в приемо-контрольном приборе, и включают в себя оповещение посредством — SMS, звонка, приложения установленного на смартфоне, уведомления отправляемого на пульт охранной организации или в полицию.

Замедление

В основном конечно замедления преступника удается достичь за счет систем контроля доступа, чем надежнее они, тем больше времени уйдет на их взлом. Но и охранные сигнализации могут помочь в основном за счет использования мощных сирен и световых оповещателей. Согласитесь, сложно сосредоточится на поиске ценных вещей в вашем доме, когда тебе на ухо орет мощная сирена.

Главная проблема охранных систем — ложные срабатывания

Основная проблема охранных сигнализаций.

По оценкам

министерства юстиции США, от 94% до 98% всех сигналов тревоги поступающих в правоохранительные органы с охранных сигнализаций, являются ложными.

Проблема настолько большая, что Министерство внутренних дел Великобритании профинансировало

исследования

в Университете Лафборо для изучения причин ложных тревог.

Основные выводы были следующими:

  • Около 70 процентов ложных тревог вызваны повторением неисправности, которая не была устранена;
  • Более крупные системы имели более высокие показатели ложных тревог;
  • Охранные системы, использующие беспроводные датчики, генерируют большее количество ложных срабатываний.

Кроме этого не забывайте и про социальные издержки, вряд ли ваши соседи обрадуются неприятным шумом от сирен ваших сработавших сигнализаций.

Для того чтобы минимизировать ложные срабатывания производители внедряют в свои датчики разнообразные аналитические алгоритмы определения ложных тревог.

Интеллектуальная обработка сигнала позволяет избегать ложных срабатываний от животных

Какие-то из этих алгоритмов работаю хорошо, какие-то лучше не использовать, так как они настолько «интеллектуальные» что датчики перестают детектировать даже настоящие тревоги. Наш золотой список протестированных производителей с хорошим интеллектуальным анализом оставим для частных консультаций.

Но есть одна безусловная рекомендация для борьбы с ложными срабатываниями, это использование на охраняемом объекте систем видеонаблюдения с возможностями онлайнового мониторинга. Это вам позволит, если охранная сигнализация сработает, подключиться к системе видеонаблюдения и получить зрительное подтверждение причины срабатывания охранной сигнализации.

Как происходит проникновение злоумышленников в здание?

Построение эффективной защиты для любого объекта начинается с анализа основных способов проникновения в здание. Так это именно от этого нам и предстоит защититься.

Двери и окна

По

данным

вневедомственной охраны МВД России более чем в 50% всех случаев грабители проникают в помещения через двери и окна. Это наиболее уязвимые элементы любого здания. Поэтому магнитоконтактные датчики это «must have» для всех дверей и окон. Но, не стоит забывать и про выходы на чердак, вентиляционные и технические проемы, эвакуационные двери, выходы на крышу, гаражные ворота. Словом все большие и малые проемы, которые имеют открываемую часть.

Выломанная грабителями дверь

Второй «must have» это акустические датчики для любых стеклянных поверхностей, так как разбитие стекла это второй самый распространенный способ попасть в здание для грабителей.

Наряду с разбитием остекленных конструкций помещений, распространены случаи проникновения на объекты без разрушения стекла (12%), например, путем выдавливания (извлечения) стекла вместе с рамой.

Также распространены проникновения через дверной проем с помощью разрушения полотна двери (12%) или замка (12%). На выбивание двери целиком или дверной коробки приходится значительно меньшее количество случаев.
Примерно 3% случаев проникновения происходят с применением отмычек для отпирания дверного замка. Для защиты от этого рекомендуется дополнительно применять специальные электронные замки.

Разрушение полотна двери — по-простому это дыра в двери, через которую грабители попадут в помещение, а это значит, что магнитоконтактные датчики не сработают. Значит, для создания адекватной защиты любых проемов мы должны использовать дополнительные датчики для защиты. Например:

  • Ударно-контактные
  • Акустические
  • Инфракрасные

Стены

В 8% случаев проникновение в здание осуществляется через стену или межэтажные перекрытия. Вероятность такого способа зависит от устойчивости стен к разрушению и от ценности того что этими стенами находится.

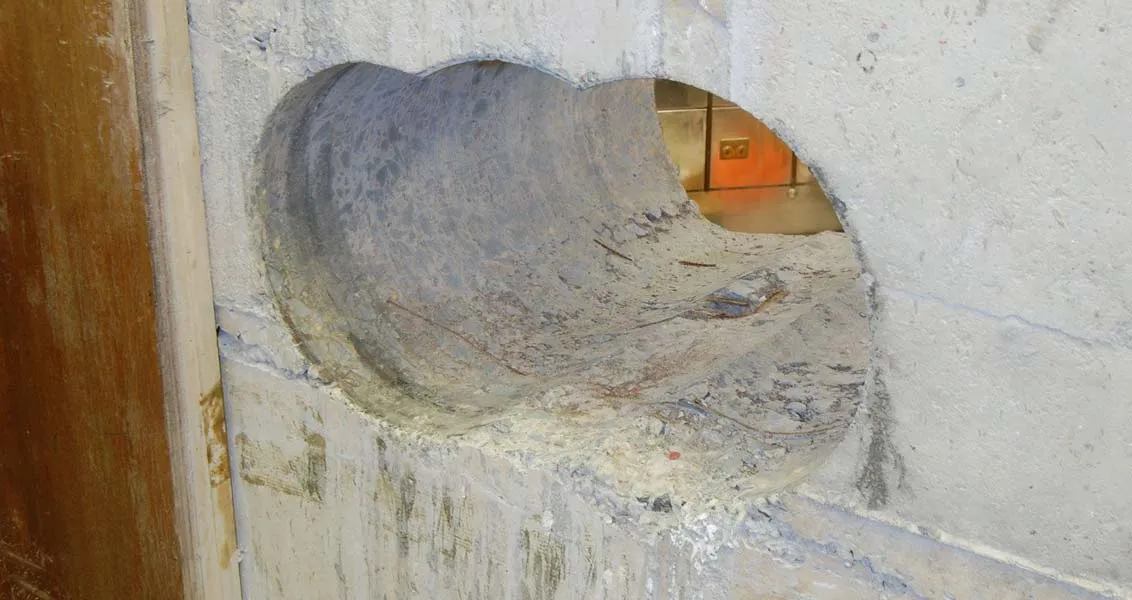

Грабители просверлили дыру в стене хранилища компании Hatton Garden Safe Deposit, с помощью электродрели по бетону

Но вместе с тем, соответствующие попытки фиксируются и на объектах со стенами выше второго класса защиты (по

Р 078-2019

), поэтому при обеспечении безопасности помещений для защиты стен и межэтажных перекрытий, препятствующих проникновению в охраняемые помещения, следует применять вибрационные извещатели.

Помещения

Если мы защитили окна двери, а также потолки стены и полы, то зачем защищать само помещение как таковое. Во-первых, жизнь разнообразнее любой теории и вероятность совершения попыток проникновения иными способами существенно ниже, но все же она не нулевая.
 На них в сумме приходится не более 3% общего числа проникновений, в том числе:

  • через крышу путем ее пробития или разбора;
  • через погрузочно-разгрузочные люки;
  • через чердачные технологические отверстия;
  • через подвальные технологические отверстия;
  • через технологические каналы типа дымоходов;
  • через подкоп под фундаментом здания;
  • через места, используемые для подвода к зданию или помещению коммуникаций;
  • через лифтовую шахту;
  • через технологический вентиляционный канал.

Статистические данные следует учитывать при проектировании системы охраны с учетом назначения объекта, а также его конфигурации и уязвимых мест.

Проектирование охранной сигнализации

Как вы уже поняли по предыдущей главе, злоумышленники используют не только простые и очевидные способы проникнуть к вам в дом или офис, но очень изощренные, которые обычному человеку и в голову не придут.
Поэтому нам проектировщикам, предстоит проанализировать множество факторов для создания эффективной системы защиты. Немного перефразируя

известную фразу

Путина «Над проектированием охранных сигнализаций думают сотни людей, а над тем, как их обойти, думают миллионы, и они, как правило, выигрывают».

Чтобы они не выиграли, к проектированию систем нужно подойти обстоятельно и учесть все архитектурные особенности, этажность, географическое расположение, и многие другие.

Оснащение любого объекта системой охранной сигнализации подразумевает под собой дифференцированный комплекс мер, в которые входят:

  • Категорирование объекта
  • Определение достаточных технических средств охраны (охрана периметра, охрана основных помещений, охранное видеонаблюдение, системы контроля доступа и т.д.)
  • Проектирование
  • Монтаж

Не забудем и нормативно-техническую документацию, которая иногда несет разумные рекомендации, которым следует следовать. Системы охранной сигнализации в России регламентируются:

ГОСТ Р 52435-2015

,

ГОСТ Р 52551-20016

.

Итак, мы категорировали наш объект, определили требуемую степень его защиты, необходимые для его защиты системы безопасности, разделили наш объект на логические зоны и определили места, которые требуют защиты.

Теперь мы вплотную подошли к построению системы охранно-тревожной сигнализации, к выбору центрального контроллера и датчиков, которыми мы будем защищать наш объект.

Охранные извещатели

Охранные извещатели, по сути, являются оконечными исполнительными устройствами, с различным принципом действия, которые реагируют на разнообразные действия нарушителя: разбитие стекла, принудительное открытие двери или окна, появление нарушителя в зоне действия датчика, попытки пробития стены и т.д.

Кроме этого все охранные датчики можно разделить по принципу различий в способе передачи информации на приемо-контрольные приборы:

Неадресные охранные извещатели

В системах, где используются неадресные извещатели, сигналы формируются дискретным изменением сопротивления электрической цепи, при условии, что энергия поступает со стороны приемно-контрольного прибора и на контроллер шлейфов сигнализации передаются только следующие сигналы состояния шлейфа: «обрыв», «короткое замыкание», «норма» («взятие», «снятие», «проникновение» и т.д.),

Но гораздо важнее, что не передается
Не передается информация о состоянии самого охранного извещателя. Т.е. если датчик испортится просто от времени, вы даже не узнаете об этом. Это конечно огромный недостаток неадресных систем.

Кроме этого при проблемах в интерфейсной линии между контроллерами шлейфов сигнализации вся линия после проблемного участка выходит из строя.

В целом, неадресные системы считаются устаревшими, и их использование должно иметь обязательное обоснование, причину. И если эта причина цена, то это плохая причина, так как цена эксплуатации и возможных проблем в конечном итоге всего скорее окажется дороже.

Но даже неадресная охранная сигнализация это не приговор, так как некоторые производители имеют в своем ассортименте оборудование, позволяющие контролировать сторонние неадресные шлейфы, например

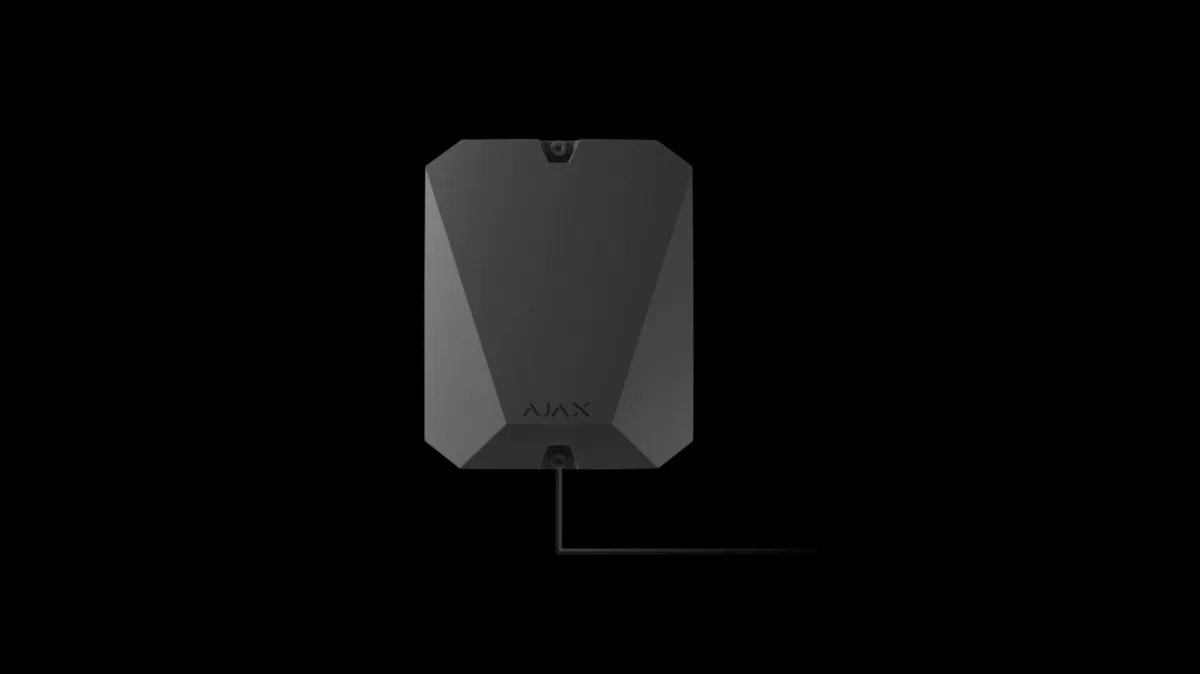

Multi Transmitter

от Ajax, позволяет подключать до 18 неадресных устройств разных типов.

Адресные охранные извещатели

Преимущество адресных извещателей в том, что оконечное устройство подключается (напрямую к ППК или к промежуточному адресному контроллеру) по адресному проводному шлейфу, который позволяет контролировать и состояние самого шлейфа, и состояние извещателя.

Преимущество адресных извещателей

  • Питание извещателя по адресному шлейфу
  • Постоянный контроль состояния извещателя
  • Простота настройки, автоматическое определение и адресация извещателей в линии по адресу датчика
  • Кольцевая адресная интерфейсная линия позволяет избежать вывода из строя всей линии при неисправности одного датчика

Недостатки адресных извещателей

  • Более высокая цена оборудования
  • Более высокая цена монтажных работ

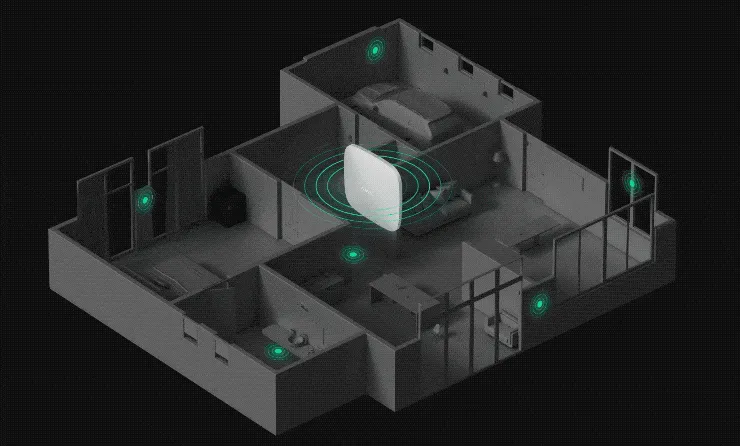

Радиоканальные (беспроводные) охранные извещатели

Радиоканальные охранные извещатели еще называют беспроводными, как понятно из названия они используют радиосигнал вместо кабеля. Это является их основным преимуществом и основным недостатком. Кроме этого важным, является то, что радиоканальные извещатели могут быть только адресными.

Для питания радиоканальных извещателей, как правило, используют встроенный автономный элемент питания (батарейка).

Преимущества

  • За счет использования беспроводных технологий передачи данных, не требуется прокладка кабеля до датчиков, что является привлекательной возможностью для домов и квартир с уже сделанным ремонтом.

Недостатки

  • Можно достаточно легко заглушить радиосигнал, тем самым предотвратив передачу тревожного сигнала от датчика.
  • Глушение беспроводного сигнала вызывает тревожный сигнал, это значит что, делая это периодически, злоумышленники своими действиями могут добиться полного отключения сигнализации собственником или службой безопасности. Именно так главные герои добились отключения сигнализации в фильме «Как украсть миллион»
  • Батарейка по закону подлости садится в самое неподходящее время

В принципе, появления оконечных адресных устройств в системах охраны позволило упростить их архитектуру и сократить количество промежуточных устройств в системе, элементов питания.

Контактные извещатели

Исходя из названия контактные извещатели — это такие, которые генерируют тревожное событие при контакте нарушителя с охраняемой поверхностью.

Магнитоконтактные извещатели

Магнитоконтактные извещатели предназначены для блокировки открываемых поверхностей — дверей, окон, вентиляционных люков, гаражных ворот и прочих проемов которые имеют открываемую часть.

Принцип работы прост и за счет этого эффективен, если дверь стоит на охране, то если ее выломают или вскроют замок, а потом откроют дверь, вы получите тревожный сигнал.

Нюанс может быть в том, что дверь можно не только выломать, но и проломить, т.е. сделать отверстие в двери, соответственно, так как дверь не открыта магнитоконтактный извещатель не сформирует тревожного сигнала. Но это не большая проблема для опытных проектировщиков, так как можно использовать комбинированный датчик, совмещающий в себе магнитоконтактный датчик и акселерометр. Именно акселерометр сформирует тревожный сигнал в случае ударов по двери или попытки ее проломить.

Конструктивно магнитоконтактный извещатель состоит из геркона — герметичная стеклянная трубка с закрепленными внутри магнитоуправляемыми контактами, и магнит. Эти части размещены в одинаковых пластиковых корпусах прямоугольной или цилиндрической формы. Магнит должен быть закреплен на открывающейся поверхности, а геркон — на стационарной, таким образом, чтобы в закрытом состоянии две части извещателя совпали.

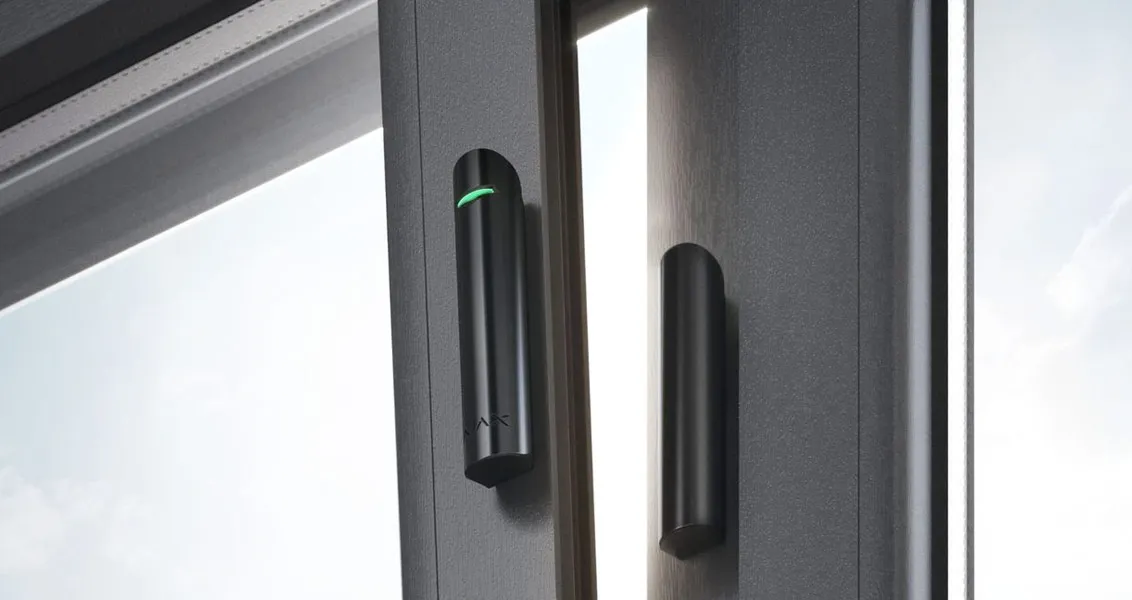

Беспроводной магнитоконтактный датчик, установленный на окно

В момент закрытия магнит притягивает контакты геркона и, в зависимости от типа контактов извещателя (

Н/О

или

Н/З

), замыкает или размыкает их.

Магнитоконтактные датчики бывают:

  • Накладные или врезные
  • Для металлических или других поверхностей

Вообще, это наиболее эффективный дешевый и распространенный тип датчиков, которые используются повсеместно. Магнитоконтактные датчики используются и в системах охраны и в системах контроля и управления доступом. В сводной таблице мы приведем несколько наиболее расхожих моделей неадресных магнитоконтактных извещателей, их вид и некоторые характеристики.

Преимущества

  • Преимущество такого типа датчиков — это распространенность, простота в монтаже, надежность работы в любых условиях десятилетиями (при правильном выборе типа исполнения для эксплуатации в разных условиях)
  • Дешевизна
  • При правильной соосной установке двух частей извещателя практически не дают ложных срабатываний
  • Большая временная наработка на отказ
  • Проинформирует не только о взломе двери, но и двери, которую просто забыли закрыть

Недостатки

  • Нет недостатков, обязательны к использованию в охранных системах
  • Некоторые производители предлагают устанавливать магнитоконтактные извещатели на двухстороннюю клейкую ленту, это всегда приведет к фиаско, так как рано или поздно датчик отклеится, причем скорее рано, так как дверной косяк подвержен вибрационным нагрузкам.

Ударно-контактные извещатели

Данный тип датчиков применяется для защиты стеклянных поверхностей от разрушения. В основном ударно-контактными датчиками защищаются окна и стеклянные двери.

Ударно-контактные извещатели устанавливаются на поверхность защищаемого стекла и предназначены для регистрации вибраций в результате удара по стеклянной поверхности или ее разрушения. Более современный аналог охранного датчика для защиты стеклянных поверхностей — акустический извещатель, но о них мы подробно поговорим ниже.

Датчик приклеивается непосредственно на стекло и состоит из 2 контактов. Один контакт (магнит на упругой пластине) — подвижный, второй контакт (геркон) — это закрепленные неподвижно контакты в идеально-нейтральном газе. При появлении вибрации от удара или разрушения стекла пластина с магнитом колеблется, и контакты геркона замыкаются (или размыкаются), а механическая энергия разрушения трансформируется в электрический сигнал тревоги. Таким образом, современный ударно-контактный извещатель по принципу действия является магнитоконтактным, только в едином корпусе.

Преимущества

  • Простая и недорогая технология
  • На датчик не влияют источники громких звуков, солнечная засветка, электромагнитное, тепловое и другое излучение
  • Низкая цена
  • Поскольку датчик располагается на стекле, злоумышленник, понимая, что используется охранная сигнализация,  всего скорее откажется от совершения преступления.

Недостатки

  • Со временем упругая пластина, на которой расположен магнит, теряет свои свойства, а поскольку магнит и геркон находятся в одном корпусе, то ДРС перестает корректно работать
  • Только неадресные датчики.
  • Для корректной работы должны быть соблюдены тонкости установки, которые определяет производитель
  • Ложные тревоги могут давать вибрации от тяжелого транспорта снаружи или железнодорожных путей (следует учитывать источники помех вокруг объекта)

Ударно-контактные датчики это довольно устаревшая технология для защиты стеклянных поверхностей, которая осталась только в аналоговом виде. Адресных извещателей в данный момент не производят. В большинстве случаев использование акустических охранных датчиков будет более эффективно.

Вибрационные извещатели

Виброчувствительные извещатели предназначены для защиты от пролома и разрушения строительных конструкций здания, таких как: бетонные и кирпичные стены и перекрытия, конструкции из дерева, фанеры, древесно-стружечных плит, оконные решетки и многие другие сплошные поверхности здания.

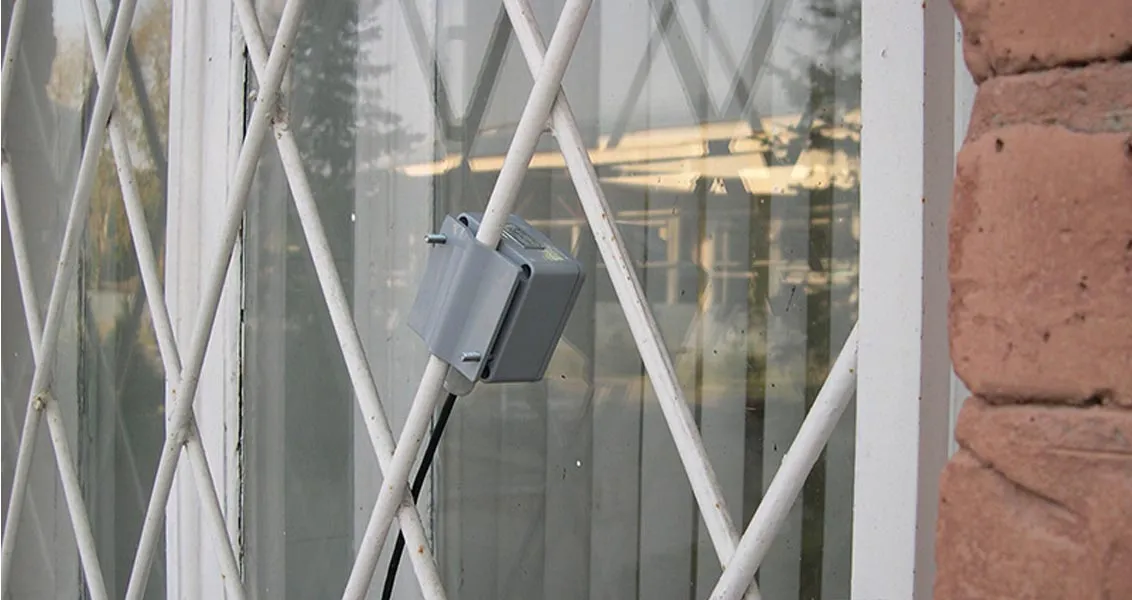

Вибрационный извещатель установленный на оконную решетку

Кроме этого вибрационные датчики часто применяются для защиты металлических сейфов, шкафов и банкоматов. В таких случаях тревожный сигнал формируется при попытке получения несанкционированного доступа к ним, или попытки их взломать или увести целиком.


Вибрационный извещатель установленный внутри банкомата

Обычно вибрационные извещатели используются адресно, их задача блокировать особо защищаемые помещения, такие, как хранилища, сейфы, оружейные комнаты, кладовые ценностей и т.д.

Виброчувствительные датчики реагируют на вибрацию поверхностей от удара и иных попыток разрушения. Принцип действия вибрационных извещателей основан на пьезоэлектрическом эффекте, который состоит в изменении электрического сигнала при вибрации пьезоэлемента. Когда чувствительная пластина воспринимает вибрацию, она генерирует переменное напряжение. Дальше схема извещателя отфильтровывает нужный диапазон частот, обнаруживает наличие сигнала, превышающего некий порог, и генерирует тревожный сигнал.

Надо отметить, что промышленные пьезоизлучатели сознательно делаются тонкими, легкими, соответственно, они плохо воспринимают внешнюю вибрацию и гораздо лучше воспринимают звук (как микрофон). Другими словами, у них очень высокая собственная резонансная частота — в районе 5000 Гц. Поэтому они очень плохо воспринимают характерную для строительных конструкций вибрацию (единицы герц), зато достаточно чувствительны к вибрациям (скорее, это следует назвать звуковыми колебаниями) в диапазоне 100..500 Гц, характерной для случая применения инструментов (напильник, ножовка, дрель, перфоратор).

Основным параметром виброчувствительных извещателей, который указывается производителями, является чувствительность к вибрации, которая может указываться как в Дб, так и в м/с2. Отсюда можно понять, что виброчувствительность в 0,1 — 1,6 м/с2 равна 100 — 128 Дб в звуковом эквиваленте (здесь децибел это условная логарифмическая единица, которая, в данном случае, соответствует уровню громкости звуковой волны).

Второй параметр, который указывает производитель — это радиус зоны контроля вибрационного извещателя, который различается для разных поверхностей, что естественно. Виброчувствительные извещатели имеют плоскую сферическую зону обнаружения определенного радиуса.

Современные охранные вибрационные извещатели стали совмещать с акселерометрами, хотя чисто адресные вибрационные извещатели в охранных системах пока не применяются так часто, как в периметральных. Обычно, это неадресные пьезоэлектрические датчики с акселерометром для отслеживания положения поверхности в пространстве и перемещения. Обычно их используют для охраны банкоматов, сейфов, оружейных шкафов, музейных экспонатов. В сводной таблице мы приведем разные варианты.

При установке виброчувствительных извещателей допускается как установка датчиков таким образом, когда в зону контроля попадает вся площадь охраняемой поверхности, так и охрана участка поверхности наиболее уязвимого для пролома. Если зона контроля извещателя захватывает смежную с основной охраняемой поверхность, то на смежной поверхности радиус зоны контроля извещателя уменьшается от установленного производителем примерно на 25%. Если в зону контроля датчиков попадает не вся поверхность, а ее часть, то опытным путем лучше установить, что через оставшуюся незащищенную площадь поверхности злоумышленник не сможет проникнуть незамеченным.

В последнее время популярность набирают оптоволоконные вибрационные датчики, т.е. такие, в которых в качестве чувствительного элемента используется оптоволокно. Подробно мы рассматривали это оборудование в статье про периметральные системы защиты.

Преимущества

  • Долгий срок для наработки на отказ, датчики могут работать десятилетиями
  • Простая, эффективная технология, которую нельзя заменить другими видами датчиков
  • Наибольшая эффективность и наименьшее количество ложных тревог достигается на сплошных поверхностях для защиты от пролома, просверливания, прорезания и т.д.

Недостатки

  • Могут давать ложные срабатывания на решетчатых металлических поверхностях (оконные, дверные решетки и т.д.)
  • Следует учитывать вибрационную обстановку на объекте, источником ложных тревог могут быть строительные работы, тяжелый транспорт и т.д. (особенно критично для извещателей, которые используются для защиты конструкций с улицы, например, оконных решеток)
  • Лишь у немногих производителей есть адресные вибрационные извещатели

Тревожные кнопки

Тревожная кнопка довольно простое устройство, которое относится к извещателям  охранно-тревожной сигнализации ручного или ножного типа. Регламентируется стандартом ГОСТ 31817.1.1-2012.

Тревожная сигнализация входит в состав охранных систем, при этом тревожные кнопки подключаются отдельным шлейфом с параметром «без права снятия». Не допускается подключение тревожной кнопки в составе одного охранного шлейфа с другими охранными извещателями. Тревожная кнопка в обязательном порядке выводится на пульт внутренней охраны, а также на пульт централизованного наблюдения в полицию или Росгвардию.

Тревожные кнопки на коммерческих объектах должны быть установлены:

  • В хранилищах, кладовых, сейфовых комнатах;
  • На рабочих местах кассиров;
  • На рабочих местах персонала, осуществляющего операции с наркотическими и психотропными веществами;
  • В кабинетах руководства организации и главного бухгалтера;
  • У центрального входа и на запасных выходах здания;
  • На постах и в помещениях охраны, расположенных в здании, строении, сооружении или на охраняемой территории;
  • В коридорах, у дверей и проемов, через которые осуществляется перемещение ценностей;
  • На охраняемой территории у центрального входа (въезда) и на запасных выходах (выездах);
  • В других местах по требованию собственника, руководителей объекта или по рекомендации сотрудника вневедомственной охраны.

Тревожные кнопки на частных объектах
Вопреки устоявшемуся мнению тревожная кнопка может быть установлена не только в коммерческих предприятиях, но и в домах и дачах.

Нужно не забывать, что угрожать вам может не только кража, но и грабеж и разбой, последние, сопряжены с насилием в отношении владельцев. И вот в этих случаях тревожная кнопка даже в частном доме будет совсем не лишней.

Она моментально сообщит охранной компании об ограблении, но не только. Тревожная кнопка может информировать и о других экстренных ситуациях, например утечке газа или пожаре. По нажатию система вызовет медиков и предупредит близких, если резко ухудшилось состояние здоровья. В режиме тревожной кнопки устройство поддерживает 4 типа тревог. Они определяют код передаваемого на пульт охранной компании события и текст уведомления пользователям, что гарантирует соответствующую угрозе реакцию.

Беспроводная тревожная кнопка, установленная в спальне на стене

Ручные кнопки и ножные педали должны размещаться в местах, незаметных для посетителей. Кроме стационарных тревожных кнопок также могут применяться носимые тревожные кнопки, которые, в случае нажатия передают сигнал тревоги по радиоканалу. Тревожные кнопки подключаются к контроллерам исполнительных устройств (по типу реле). Должны быть с фиксацией состояния, т.е. при нажатии состояние контактов реле (разомкнутое или замкнутое) должно зафиксироваться, для исключения случайного срабатывания.

Итак, тревожные кнопки бывают:

  • Проводные с механической кнопкой
  • Беспроводные тревожные кнопки, радиоканальные
  • Ножные педали
  • Ловушки с закладным элементом проводные
  • Ловушки с закладным элементом радиоканальные

Мы не будем в этом разделе писать преимущества и недостатки, поскольку производителей этого оборудования — множество, и зачастую тревожные извещатели, особенно это касается радиоканальных устройств, работают только с приемно-контрольным прибором того же производителя. Но существуют и универсальные тревожные кнопки.

К недостаткам радиоканальных тревожных кнопок можно отнести достаточно частые ложные срабатывания. Ложняка обычно дают радиопомехи и наводки, специализированные устройства для глушения радиочастот, автосигнализации, другие источники радиопомех. Плюс не нужно забывать, что дальность реальной работы тревожной радиокнопки следует учитывать исходя из конфигурации объекта (площадь объекта, толщина стен и конструкций внутри), поскольку производителем указывается дальность на открытой местности.

Бесконтактные извещатели

Данный тип извещателей генерирует тревожное событие при появлении нарушителя в охраняемой зоне, без непосредственного контакта человека с поверхностями.

Акустические извещатели

Акустические извещатели для защиты любых стеклянных поверхностей

Первое, что вызывает у злоумышленника интерес — это остекленные конструкции здания: окна, панорамные стены, витрины. Во-первых, потому что они кажутся наиболее уязвимым местом для проникновения, а во-вторых, потому что это действительно самые легкодоступные точки несанкционированного доступа в любое здание.

Про защиту открывающихся частей окон мы рассказали в разделе

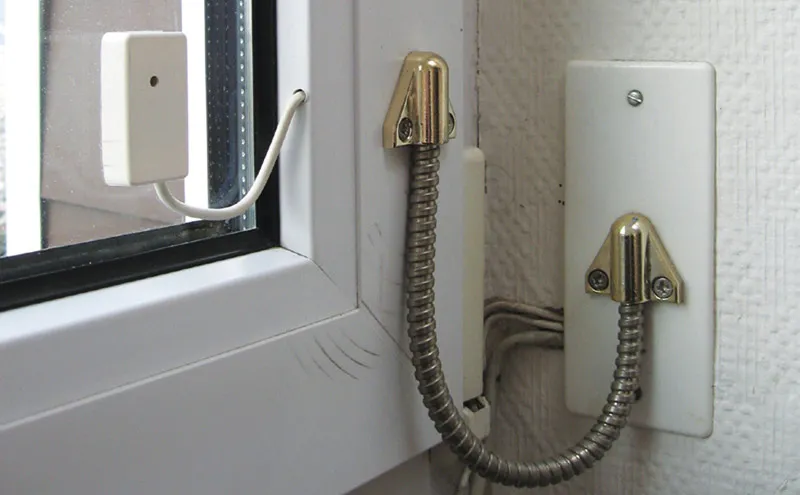

магнитоконтактные извещатели

. Но проблема в том, что если будет разбито стекло, но не тронута открывающаяся часть окна, т.е. магнитоконтактный датчик не будет разомкнут, то система охраны не сработает. Поэтому для своевременного обнаружения разбитого остекления требуется другой тип датчиков, а именно поверхностные акустические извещатели или датчики разбития стекла.

Принцип работы акустических охранных извещателей основан на использовании акустических волн в звуковом и ультразвуковом диапазонах.

В первом случае пассивный акустический извещатель улавливает звуковые волны в слышимом звуковом диапазоне после разрушения злоумышленником какой-либо поверхности.

Во втором случае активный акустический извещатель излучает волны в ультразвуковом диапазоне на частоте 18 — 60 кГц, которые возникают в результате интерференции прямых и отраженных волн в помещении, так называемые «стоячие волны». При появлении человека в зоне действия датчика изменяется конфигурация «стоячих волн», а значит и уровень акустического сигнала, который воспринимается приемником (этот тип мы подробно рассмотрим в разделе ультразвуковые извещатели).

В пассивных акустических извещателях внешний акустический сигнал, возникающий от разрушения или разбития, преобразуется приемником датчика (микрофон) в электрический. Среди пассивных акустических извещателей наиболее распространены извещатели разбития стекла. Ранее использовался одноканальный метод анализа акустических сигналов. Алгоритм обнаружения был ориентирован на характерный высокочастотный звук, возникающий при разбитии стекла, эффективная часть спектра которого находился в диапазоне от единиц до десятков кГц. Из-за наличия аналогичных сигналов другой природы (например, удар от упавшего предмета или резкий шум с улицы) помехоустойчивость таких датчиков считалась низкой. Также одноканальные датчики не регистрировали удары по оконной конструкции, которые не приводили к разбитию стекла.

Поэтому, вскоре появились датчики с двухканальной обработкой сигнала, которые учитывали низкочастотные звуковые колебания в диапазоне от единиц до сотен Гц, которые предшествуют непосредственно разбитию стекла, когда в нем возникает внутреннее напряжение и вибрация.

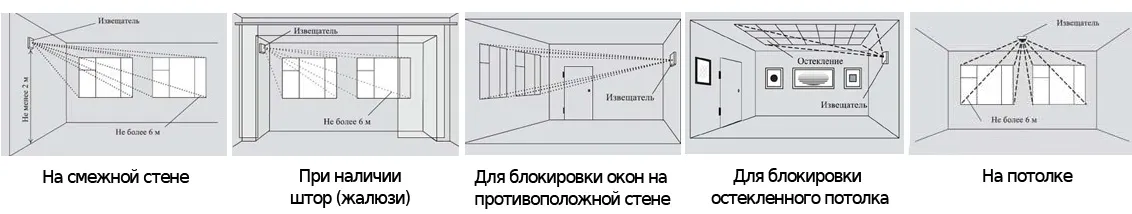

Варианты установки датчика разбития стекла в помещении

Важными характеристиками для выбора акустических извещателей являются максимальная дальность действия и минимальная охраняемая площадь. Датчики с регулируемой чувствительностью могут иметь различную дальность действия для разной чувствительности.

Зона обнаружения акустических извещателей представляет собой сектор с углом около 120 градусов, все, что находится за пределами зоны обнаружения, соответственно, с большой вероятностью не контролируется датчиком, при выборе места монтажа извещателя нужно учитывать этот момент.

Акустические датчики не требуют установки непосредственно на стеклянной конструкции, они должны быть установлены в пределах максимальной дальности до наиболее удаленной от извещателя точки остекления. При этом снаружи нарушитель не будет знать, что такой тип извещателя установлен на объекте.

Преимущества

  • Пассивные акустические извещатели практически единственный способ блокировки остекленных конструкций на разбитие (кроме ударно-контактных)
  • Могут быть смонтированы таким образом, что нарушитель не сможет увидеть наличие датчика снаружи.

Недостатки

  • Ложные помехи могут давать другие источники громкого шума
  • Небольшая дальность действия, но для защиты большой площади остекления можно применять несколько датчиков
  • Отверстие микрофона можно заклеить с целью саботажа, поэтому лучше выбирать датчики с каналом антимаскирования

Ультразвуковые извещатели

Ультразвуковые активные охранные извещатели редко используются при проектировании реальных объектов. Это связано с особенностями распространения ультразвуковых волн, они быстро затухают и легко поглощаются любыми поверхностями. Например, крупная мебель в помещении деформирует конфигурацию зоны обнаружения прибора, а ковер на стене сокращает дальность действия ультразвукового извещателя в пределах 25%.

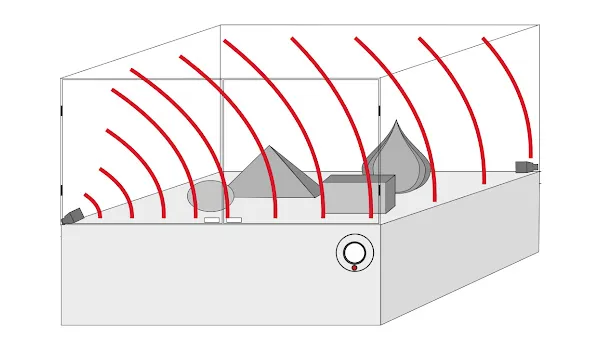

Музейная витрина, защищенная ультразвуковыми датчиками

По принципу действия ультразвуковые извещатели являются датчиками контроля объема, использующими для обнаружения нарушителя  в зоне контроля волновой эффект, который называется «стоячая волна».

Пример образования стоячей волны, когда испущенная излучателем и отраженная волны совпадают в определенных точках.

При попадании нарушителя в зону формирования ультразвуковым датчиком стоячей волны ее характеристики изменяются, приемник улавливает измененный ультразвуковой сигнал, и датчик формирует тревогу.

Существуют:

  • Однопозиционные ультразвуковые датчики, в которых излучатель и приемник находятся в одном корпусе — Эхо-5, Астра-642;
  • Двухпозиционные ультразвуковые датчики, в которых излучатель и приемник разнесены по разным корпусам — Витрина.

Формирование зоны обнаружения извещателя Астра-642

Ультразвуковые извещатели имеют каплевидную объемную зону обнаружения, однако, особенности ультразвуковых волн накладывают много ограничений на  возможности использования ультразвуковых извещателей:

  • В зоне обнаружения не должно быть выступающих стен, перегородок, крупной мебели;
  • Нежелательно наличие мягкой мебели в охраняемой зоне, ковров и предметов из текстиля;
  • В зоне действия датчика не должно быть источников громкого звука и фонового шума (кондиционеры, вентиляторы, телевизоры и другие электрические приборы должны отсутствовать или отключаться совсем на период охраны), не допускается использовать извещатель в помещении с уровнем звуковых шумов более 75 дБ относительно стандартного нулевого уровня;
  • Охраняемые материальные ценности должны быть расположены в прямой видимости извещателя на расстоянии не более 10 м;
  • Некоторые люди (около 2-3% взрослых и до 60% детей могут слышать звук на частоте больше 20 кГц)  могут слышать ультразвук, который применяется в охранных датчиках.

Зато ультразвуковые излучатели совершенно не восприимчивы к источникам теплового излучения или источникам какой-либо засветки. Ультразвуковые излучатели хорошо себя зарекомендовали при охране музейных помещений, залов, витрин, экспонатов.

Такие датчики используется для охраны музейных ценностей в Государственном Эрмитаже, Государственном Русском музее, Государственном музее-заповеднике Петергоф и других музеях страны. Эта технология реализована только в виде аналоговых датчиков, адресных ультразвуковых извещателей не выпускают.

Преимущества

  • Не чувствительны к тепловому и электромагнитному излучению;
  • Для контроля большого объема в 1 помещении может быть использовано несколько датчиков с кварцевой стабилизацией рабочей частоты
  • Единственные извещатели для блокировки внутреннего объема витринных шкафов

Недостатки

  • Слишком много требований к пространству зоны обнаружения, как по конфигурации, так и к уровню шума
  • В стандартном понимании датчиков контроля объема, есть более эффективные и менее требовательные извещатели.
  • Нет адресных аналогов

Емкостные извещатели

Еще один специфический тип охранных датчиков, который не широко популярен в том смысле, что его не используют повсеместно для блокировки объема помещения.
Данный тип извещателей может использоваться для защиты помещения, оконных или дверных проёмов, сейфов или шкафов, и отдельных предметов.

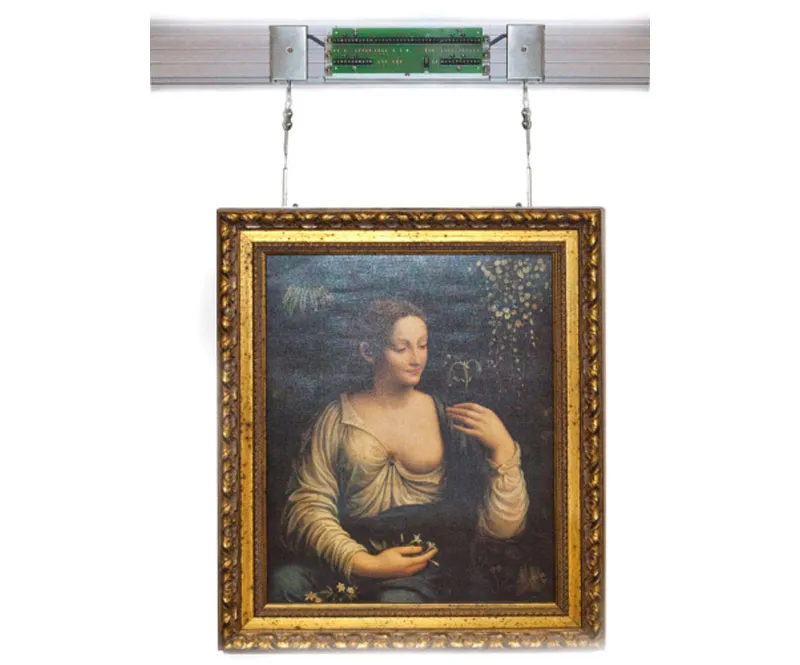

Наиболее часто емкостные датчики используются в музеях

Наиболее же частое применение емкостных извещателей это охрана витрин и экспонатов в музеях.

Емкостные охранные извещатели относятся к приборам, контролирующим параметры электрической линии (емкость, индуктивность, проводимость). В них используется эффект изменения характеристик электрического поля антенного устройства относительно земли. При приближении или прикосновении нарушителя к охраняемой зоне или объекту система фиксирует изменения электрической емкости антенного устройства и формирует сигнал тревоги. В качестве чувствительного элемента или антенны могут быть использованы: металлические конструкции помещения, металлические дверные проемы (откосы, двери), оконные решетки, сейфы, металлические стеллажи, картинные рамы покрытые фольгой, дверные ручки и другая металлическая фурнитура.

  • Емкостные охранные извещатели — цена от 218 542 рублей

Вследствие того, что емкостные датчики выпускаются в виде отдельной автономной системы, они представлены на рынке систем безопасности только в виде неадресных технологий. В сводной таблице приведем еще несколько емкостных аналоговых приборов.

Преимущества

  • Возможность создания небольшой по глубине объемной зоны обнаружения
  • Нет мертвых зон
  • Успешно используются в музеях и на периметрах

Недостатки

  • Для охраны помещений требуется прокладка кабеля по периметру помещения / двери / окна, что достаточно трудоемкое и в большинстве случаев бесполезное занятие, так как есть более эффективные датчики
  • Извещатель реагирует на приближение к объекту охраны, каждый раз, когда мимо двери в зоне обнаружения извещателя будет движение, извещатель формирует сигнал тревоги, в большинстве случаев эта тревога будет ложной
  • Узкая сфера применения
  • Нет адресных аналогов

Инфракрасные (ИК) извещатели

Инфракрасные извещатели получили большую популярность на рынке охранных сигнализаций как датчики фиксирующие движение. Они бывают активные и пассивные, однопозиционные и двухпозиционные. Ниже рассмотрим, чем они отличаются друг от друга.

Наиболее часто в системах охраны помещений используют пассивные инфракрасные извещатели в качестве второго рубежа охраны для контроля движения в помещении. Идея в том, что, если злоумышленник каким-то образом преодолел первый рубеж охраны (окна и двери), то его попадание в помещение обязательно приведет к срабатыванию датчика движения.

Инфракрасные извещатели также используются для автоматизации освещения и климатических систем (отопления и кондиционирования) в квартирах, жилых домах и коммерческой недвижимости.

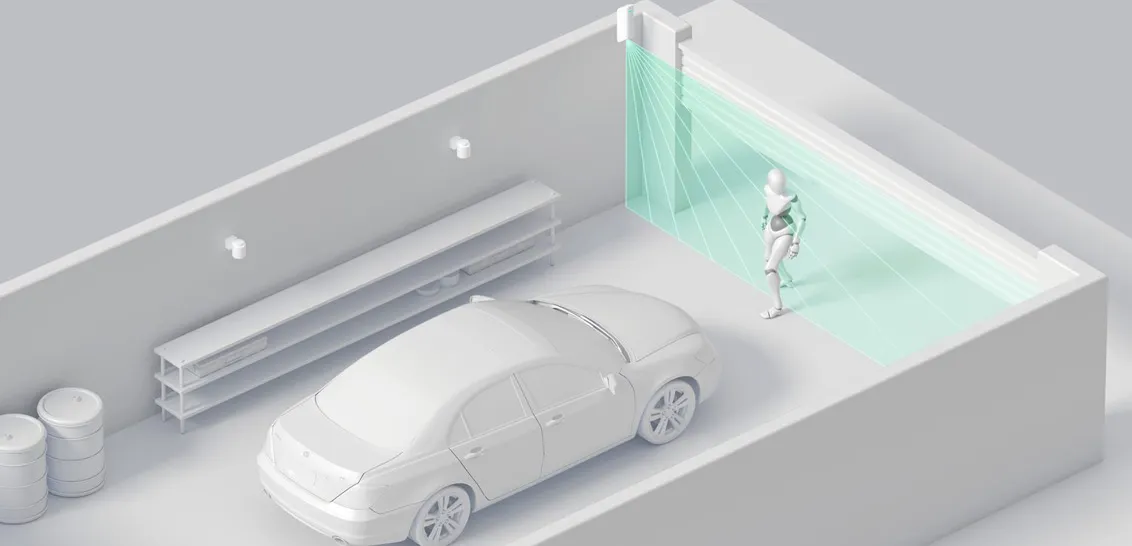

Некоторые модели ИК-извещателей могут использоваться как «штора», для контроля движения через арку, для этого датчик устанавливается непосредственно в проем. Или для контроля гаражных ворот или стен, окон.

Современные ИК-извещатели находят свое применение в музеях. Посетители спокойно перемещаться по залу. Но если они зайдут за ограждение или протянут руку к предмету искусства — сработает тревога.

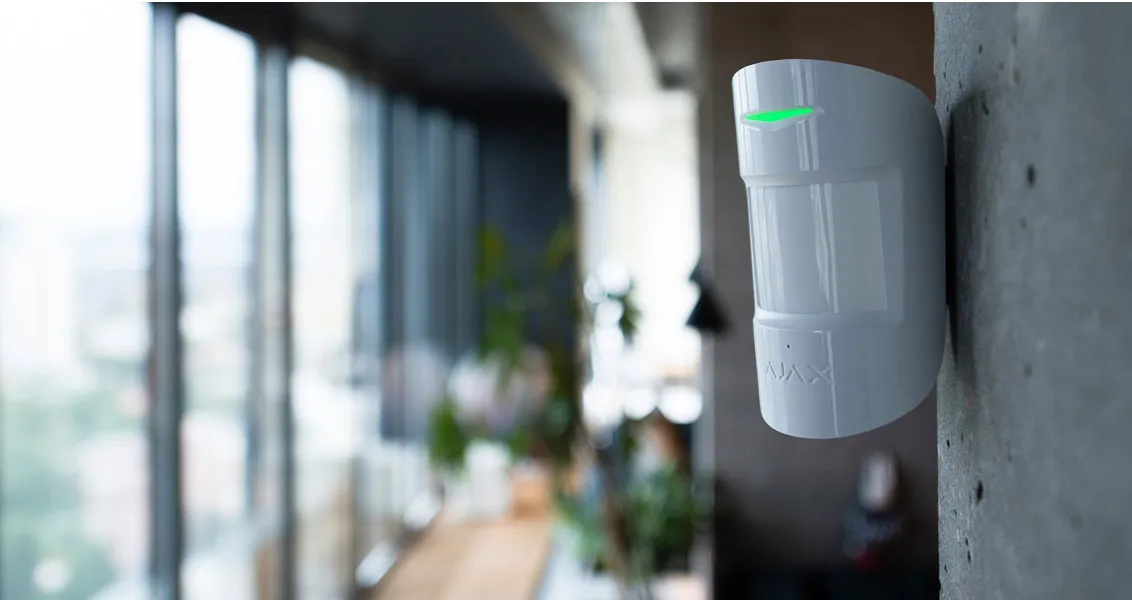

Пассивные ИК-извещатели
Пассивные ИК-извещатели реагируют на тепловое излучение человека в зоне обнаружения извещателя. Пироприемник внутри датчика измеряет фоновое тепловое излучение и преобразует его в электрический сигнал. Любое материальное тело, температура которого отлична от абсолютного нуля, испускает электромагнитное излучение в инфракрасном диапазоне. Длина волны и амплитуда такого излучения зависит от температуры тела.
Регламентируются стандартом

ГОСТ Р 50777-2014

.

Но просто нахождение человека в зоне обнаружения извещателя недостаточно для определения его движения пироприемником, поскольку суммарное излучение не зависит от положения человека. Поэтому в пассивных ИК-извещателях используются линзы Френеля или специальная зеркальная и комбинированная оптика, которая создает в зоне обнаружения извещателя сектора или растры с неравномерной чувствительностью. Чередование уровня сигнала в зоне обнаружения при движении человека формирует сигнал тревоги на извещателе.

Поскольку пассивные ИК-извещатели регистрируют тепловое излучение, они чувствительны к источникам тепла (батареи, обогреватели, тепловые пушки, кондиционеры) и могут реагировать на воздушные потоки от них (конвекционные потоки). Также ИК-извещатели дают ложные тревоги на засветки от вспышек света (например, солнце, фары от проезжающего транспорта или прожектора). Это следует учитывать при размещении извещателей в помещении. Еще при выборе места установки извещателя надо учесть, что высокие преграды (шкафы или перегородки, даже стеклянные) не прозрачны для теплового излучения человека, и исключить их нахождение в зоне обнаружения извещателя.

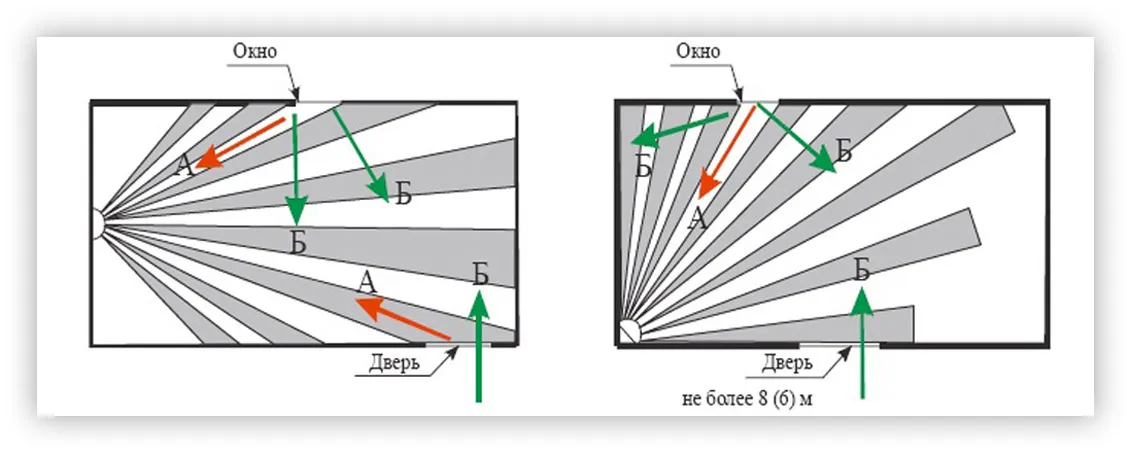

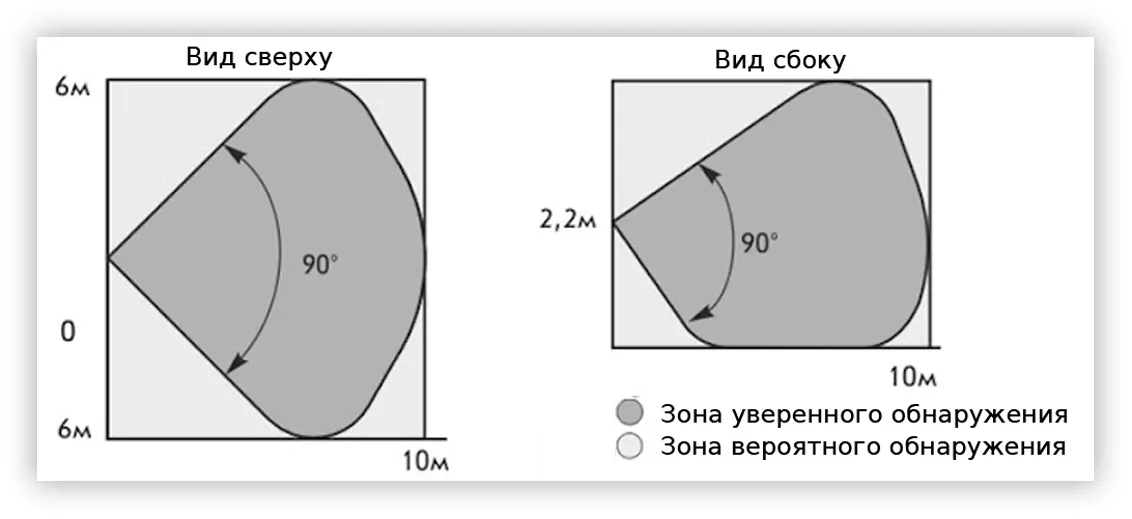

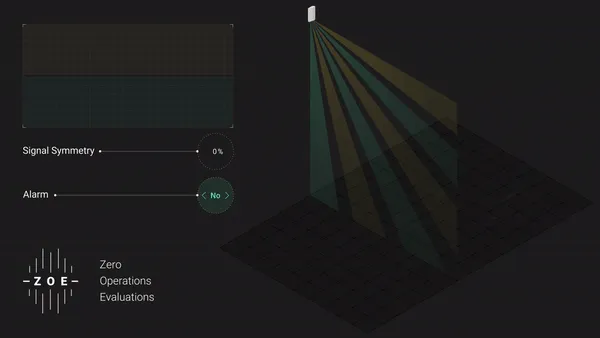

Зависимость обнаруживающей способности пассивного ИК-извещателя от движения нарушителя

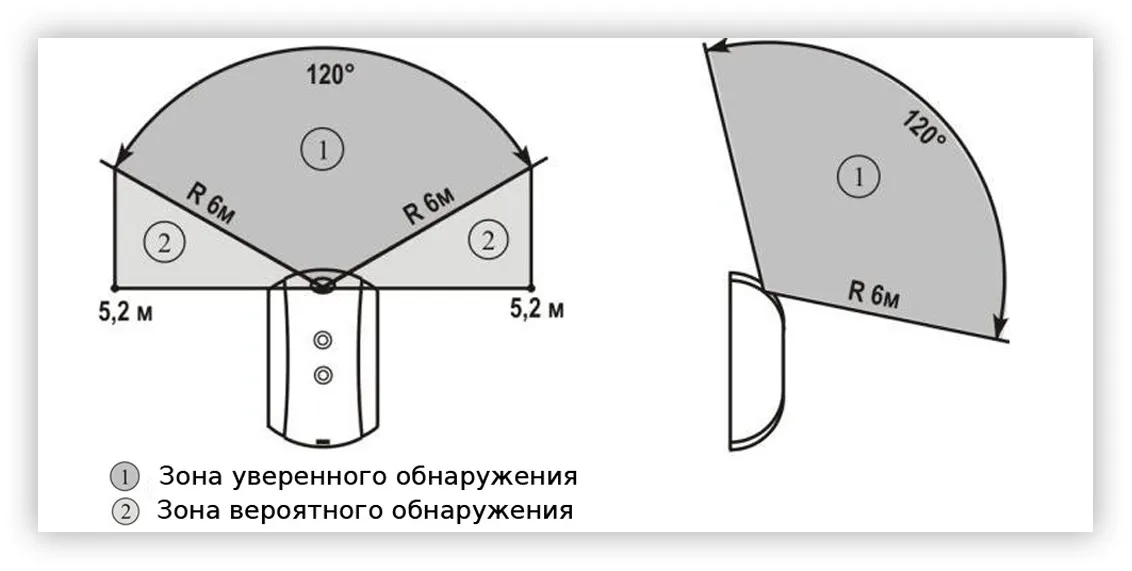

Еще немного о зоне обнаружения пассивного ИК-извещателя. Поскольку она конусообразная и состоит из секторов с разной чувствительностью, то наибольшая обнаруживающая способность датчика проявляется в том случае, если траектория предполагаемого движения нарушителя проходит поперек всей зоны обнаружения, а не вдоль (красные стрелки «А» на рисунке — неблагоприятное направление движения, зеленые «Б» — благоприятное). Т.е. чисто теоретически нарушитель может двигаться в одном растре, в котором его тепловое излучение будет неизменно, и извещатель не сможет его обнаружить.

Пассивные ИК-извещатели разных производителей отличаются друг от друга количеством пироприемников (2, 4 или больше), и их положением друг относительно друга (например, в датчике Фотон-21 используется 2 пироприемника и они повернуты друг относительно друга на 90⁰, что обеспечивает обнаружение нарушителя при движении в любую сторону относительно датчика). Еще одно немаловажное отличие — это линзы, которые обеспечивают разное количество зон чувствительности, чем выше плотность зон чувствительности, тем точнее обнаруживающая способность датчика (например, датчики Фотон-20 или Фотон-10М-1 можно рекомендовать для особо защищаемых объектов).

Для защиты от маскирования и саботажа лучше использовать извещатели с функциями антимаскинга или антисаботажа, когда создается дополнительная зона обнаружения на расстоянии до 30 см от датчика (для исключения внезапного появления нарушителя перед датчиком).

  • Пассивные ИК-извещатели — цена от 1078 рублей

Для надежной работы пассивного оптико-электронного извещателя и снижения вероятностей ложных срабатываний требуется соблюдать требования к установке извещателя, рекомендуемые производителем устройства (высота установки, место расположения и т.д.).

Преимущества

  • Надежность и точность обнаружения движения
  • Недорогие датчики
  • Настенные и потолочные варианты исполнения
  • Пассивные ИК-извещатели не передают никакого излучения

Недостатки

  • Большое количество факторов могут давать ложные срабатывания: кондиционеры, вентиляторы, открытые окна или другие источники сквозняков (контрастных по температуре воздушных потоков).
  • При определенной сноровке возможно саботировать работу ИК-извещателя

Можно ли обмануть ИК-извещатель, ролик от «разрушителей мифов»

Активные ИК-извещатели
Активные ИК-извещатели относятся к лучевым средствам охраны. Как правило, это двухпозиционные системы, в которых излучатель и приемник разнесены по разным корпусам. Надежность и точность работы такой системы зависит от точности установки излучателя и приемника в прямой видимости друг от друга. Таким образом, между излучателем и приемником устанавливается луч или сплошная завеса электромагнитного излучения в инфракрасном диапазоне. Можно сказать, что активные ИК-извещатели имеют линейную зону обнаружения.

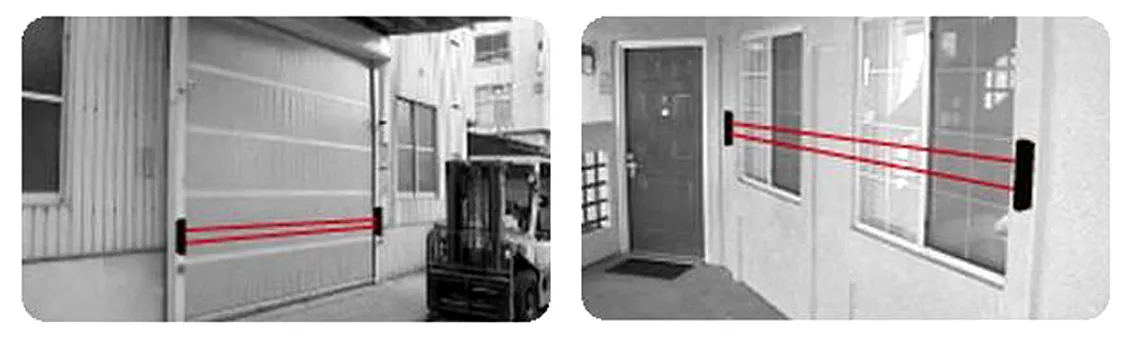

Пример использования активных ИК-извещателей внутри помещения

Извещатель может быть на один или несколько лучей. Прерывание луча нарушителем при проходе контролируемой зоны дает тревогу активного ИК-извещателя. Соответственно, активные ИК-системы не предназначены для контроля движения в помещении или объема помещения, их используют для блокирования зон прохода, проезда, ворот, оконных проемов, вентиляционных и лифтовых шахт или (наиболее часто) периметра, т.е. для периметральных систем или защиты первого рубежа охраны объекта. Вообще, этот тип датчиков мы тоже подробно рассматривали в нашей статье про периметральные системы охраны.

  • Активные ИК-извещатели — цена от 3 385 рублей

При использовании активных ИК-извещателей на улице существует много ограничивающих факторов, например, требования к ландшафту, такие как отсутствие растительности в зоне обнаружения, сугробов или перепадов высот, также на работу активных ИК-систем могут оказывать влияние погодные условия, такие как обледенение корпуса датчика, сильный снег или дождь, солнечные и другие световые засветки.

Использование активных ИК-систем в помещении гораздо упрощает их эксплуатацию, хотя это и не характерно для данного типа датчиков.
Данный тип извещателей можно встретить только в виде аналоговых устройств.

Преимущества

  • Используются для блокирования протяженного 1 рубежа охраны (протяженностью до 100 м в помещении)

Недостатки

  • Большое количество факторов оказывают влияние на работу ИК-извещателей и могут давать ложные срабатывания, особенно при использовании на улице
  • Только аналоговые неадресные устройства

Радиоволновые извещатели

Радиоволновые извещатели для внутренних систем охранных сигнализаций наиболее успешно применяются на складах и сходных по назначению технологических помещениях.

Радиоволновые извещатели являются датчиками контроля объема помещения, но могут быть применены и для блокирования проемов дверей, окон.

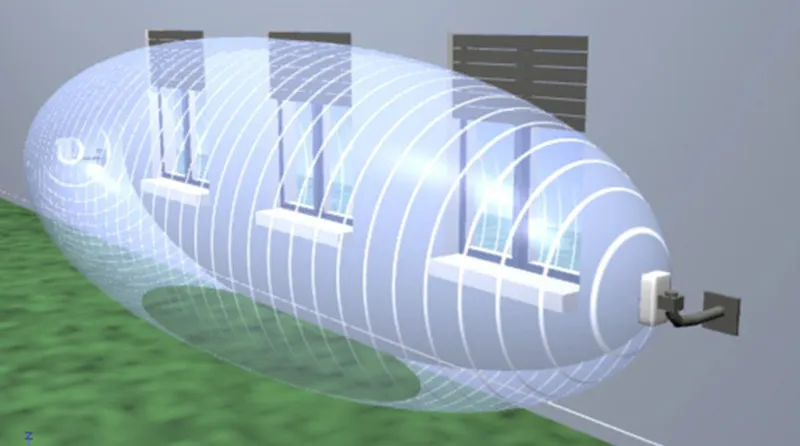

Пример использования двухпозиционных радиоволновых извещателей для защиты окон

Принцип работы радиоволнового извещателя основан на использовании электромагнитного излучения в

СВЧ-диапазоне

, которое создает объемную зону обнаружения эллиптической формы, а тревога формируется, когда вследствие появления в зоне обнаружения нарушителя возникает разница между падающей и отраженной волнами (

эффект Доплера

). Именно поэтому радиоволновые извещатели еще называют микроволновыми или СВЧ (сверхвысокочастотными) извещателями.

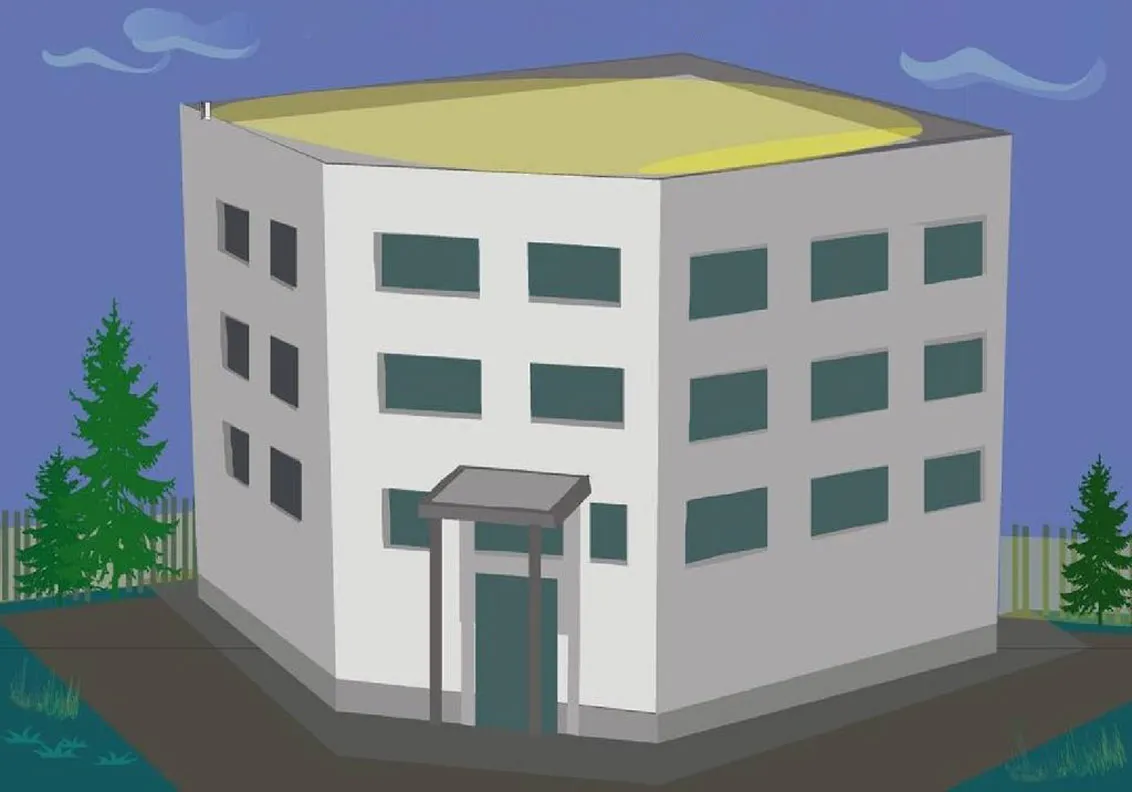

Пример использования однопозиционного радиоволнового извещателя для защиты крыши

С целью уменьшения взаимного влияния радиоволновых датчиков и различных электронных приборов, датчики охранной сигнализации работают на частотах: 2,5 ГГц, 9,5 ГГц, 10,52 ГГц и 24 ГГц, для использования которых не требуется получение разрешения радиочастотной комиссии. Не смотря на то, что радиоволновые извещатели являются активным оборудованием (т.е. излучают микроволны), мощность их мала, чтобы нанести какой-то существенный вред организму человека или животного, но и зона обнаружения у них относительно небольшая.

Как и периметральные радиоволновые средства защиты, извещатели для помещений бывают одно- и двухпозиционные. В первом случае передатчик и приемник находятся в одном корпусе, во втором случае — разнесены по двум приборам, которые должны быть установлены в прямой видимости друг от друга. Соответственно, во втором случае извещателем формируется протяженная зона обнаружения.

В отличие от датчиков, которые используют электромагнитное излучение в оптическом диапазоне (инфракрасные извещатели или лидары), микроволновое излучение обладает высокой проникающей способностью, т.е. для него относительно прозрачны окружающие среды в пределах дальности зоны обнаружения, например некоторые стены. СВЧ излучение свободно проникает через дерево, стекло, гипсокартон, пеноблоки и другие не монолитные материалы. Поэтому радиоволновый извещатель может фиксировать движение объектов в соседних помещениях. Для того чтобы снизить число ложных срабатываний иногда приходится уменьшать чувствительность прибора, а с другой стороны удобно, что один извещатель может работать на несколько помещений в случае необходимости. Кроме того, радиоволновые извещатели могут влиять на работу электронной аппаратуры, особенно в небольшом пространстве, и также они могут оказывать влияние друг на друга, и это необходимо учитывать при проектировании системы безопасности.

Микроволновый извещатель нечувствителен к тепловому излучению, солнечному, засветкам и температурным перепадам, если он выбран соответствующего окружающей среде исполнения. Для периметральных микроволновых извещателей было существенное количество ограничений при выборе места установки: это отсутствие растительности в зоне обнаружения системы, текущей воды, перепадов высот ландшафта, проезжих и проходных зон, мест возможного наноса снега и прочее.

Естественно, для извещателей, которые используются внутри помещений, таких ограничений нет. Т.е. в плане использования радиоволновых извещателей в системах охраны помещений все гораздо проще. Единственное, что может на них влиять — это сильное фоновое электромагнитное излучение, ну и еще не стоит их использовать в бассейнах.

  • Радиоволновые (Микроволновые) извещатели — цена от 17 160 рублей

Несмотря на положительные моменты, извещатели, которые используют только радиоволновую технологию, не очень распространены в системах охраны, как правило, их используют для охраны складских и других технологических помещений. Более популярны извещатели с несколькими каналами работы, например, СВЧ+оптический, но их подробно мы рассмотрим в главе комбинированные извещатели.

Микроволновые извещатели довольно специфические устройства, которые не слишком востребованы для охраны внутренних помещений зданий, поэтому среди адресных устройств их нет, только в виде комбинированных датчиков.

Преимущества

  • Большая объемная зона обнаружения
  • При установке внутри помещений практически нет ограничений, кроме указываемых производителем (высота и угол установки и т.д.)
  • Не чувствительны к тепловому, солнечному излучениям, засветкам, работающей вентиляции

Недостатки

  • Из-за большой зоны обнаружения ограничена сфера применения для внутренних систем охраны
  • Имеют мертвые зоны, поскольку зона обнаружения имеет вид конуса с углом в месте расположения датчика

Комбинированные извещатели

Комбинирование разных принципов работы в одном извещателе, один из отличных способов снизить количество ложных срабатываний. Комбинированный извещатель контролирует один параметр, но использует различные физические принципы.

Например, комбинированный датчик движения ИК+СВЧ использует инфракрасное излучение и микроволновое для контроля объема помещения.

  • Комбинированные извещатели — цена от 1233 рублей

Преимущество комбинированных извещателей в том, что они обладают повышенной помехоустойчивостью по сравнению с обычными радиоволновым или пассивными ИК-извещателями, так как вероятность возникновения в помещении помех, одновременно воздействующих на оба канала, достаточна мала. Таким образом, комбинированный извещатель с большей вероятностью обнаруживает действия именно нарушителя и не реагирует на ложные тревоги.

Виды комбинированных излучателей с 2 каналами обработки сигнала:

Влияние помех на комбинированный извещатель «инфракрасный оптико-электронный (ИК)» + «микроволновый (МВ)


Зона обнаружения ИК+МВ комбинированного извещателя

Комбинированные ИК+МВ извещатели имеют одинаковую по форме зону обнаружения (если это извещатель настенного исполнения с «углом обзора» до 90⁰, то веерообразную, если датчик потолочного исполнения с «углом обзора» до 360⁰, то конусообразную), но поскольку микроволновый канал обладает большей дальностью обнаружения, чем ИК, а у извещателя есть настройка чувствительности по каждому каналу, то чувствительность по МВ-каналу можно ограничить.

Магнитоконтактный + акселерометр
Еще один интересный пример комбинированного датчика, который мониторит положение двери от производителя Ajax. Это проводной адресный датчик для контроллеров на протоколе Fibra — DoorProtect Plus Fibra. В датчике совмещены магнитоконтактный сенсор и акселерометр для отслеживания положения и наклона двери, а также удара.

Датчик работает на двух магнитах: большой магнит срабатывает при открытии двери более 2 см, малый магнит — более 1 см. Два магнита расположены так, что контактную часть можно разместить справа или слева от основной, при этом датчик в процессе работы будет использовать только один магнит. Акселерометр нужен для регистрации фактов тревог или неправильного наклона двери. Датчик адресный, работает в системах Fibra.

Совмещенные извещатели

Совмещенный извещатель — это устройство, в корпусе которого размещается два извещателя с различными физическими принципами действия, которые являются автономными приборами и в своем функционировании не пересекаются. Каждый из них имеет свои отдельные выходы на шлейф для подачи сигналов тревоги и сканирует свою зону ответственности. Поскольку, два канала детекции в совмещенных извещателях не дублируют друг друга, а работают независимо, то и помехи, и факторы, влияющие на ложные тревоги, соответственно остаются для каждого канала.

  • Совмещенные извещатели — цена от 1112 рублей

Сейчас в системах охраны наиболее распространены совмещенные датчики объема (инфракрасный пассивный извещатель) и разбития стекла (поверхностный звуковой извещатель), которые расположены в едином корпусе. Физические принципы работы мы уже рассматривали в соответствующих разделах, сейчас приведем в таблице характеристики некоторых распространенных приборов из категории совмещенных извещателей.

Теперь немного пояснения, почему в приличном количестве случаев эти датчики, немного бесполезны. Существует принцип построения охранной сигнализации по тактике раздельных рубежей охраны, это когда 1-ый рубеж охраны — это внешний контур помещения (окно + дверь), а 2-ой рубеж охраны — внутренний объем помещения. Из этого следует, что извещатели контроля объема помещения и окна следует подключать раздельными шлейфами, для возможности определения какой рубеж охраны дал тревогу.

Если мы используем совмещенный ИК+АК извещатель для контроля объема помещения, то акустический канал будет только лишним источником помех и наоборот эта схема тоже работает.

Самый оптимальный вариант — использование совмещенного ИК+АК извещателя типа штора или завеса для контроля оконных блоков на разбитие и пролаз. Объемные ИК+АК извещатели могут использоваться для контроля эркеров, балконов и т.д. (когда перед оконным блоком есть какой-то объем отделенный от основного объема помещения), в этом случае нужно выбирать извещатель с возможностью регулировки чувствительности ИК-канала. Кстати, еще один вариант использования подобного типа извещателей с объемной ИК-зоной обнаружения — это контроль лестничного пространства с окнами, холлы, вестибюли, в этом случае включаем извещатель в 1 рубеж охраны.

Следующий тип совмещенных извещателей можно встретить не только у компании Ajax, но они встречаются не так уж часто в системах безопасности. Это совмещенный датчик движения с фотофиксацией. Т.е. после обнаружения тревоги датчик делает фото и сразу же отправляет данные на центральный контроллер и пользователю в приложение.

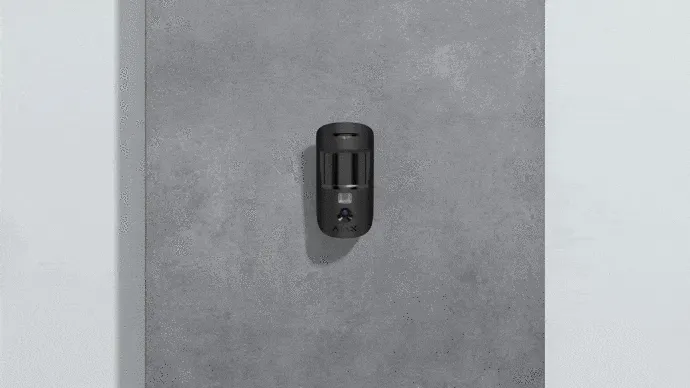

MotionCam Fibra.

ИК датчик имеет объемную зону обнаружения 12 х 16 м, «угол обзора» 88º, защита от животных, температурная компенсация. При тревоге встроенная фотокамера может сделать от 1 до 5 снимков с разрешением 320×240 и до 3 снимков с разрешением 640×480 пикселей при тревоге, по запросу и по сценарию. Адресный датчик для систем Fibra.

Системы оповещения

Системы оповещения используются для оповещения о срабатывании охранной сигнализации. Именно устройства оповещения определяют общую эффективность охранной сигнализации. Так как насколько бы продвинутой ни была ваша сигнализация, все равно

В теории, для оповещения мы можем использовать:

Устройства используются для оповещения непосредственно на охраняемом объекте. Комплексное действие локальных извещателей элементов системы защиты заключается в следующем:

  • Создание максимально некомфортных условий для злоумышленников, согласитесь, сложно сосредоточится на поиске ценных вещей, когда рядом с тобой ревет сирена с громкостью 150 дБ, примерно с такой громкостью работает реактивный двигатель на расстоянии 30 метров.
  • Оказание психологического воздействия на потенциального злоумышленника, звук сирены от сработавшей сигнализации заставляет преступников действовать максимально быстро, а в некоторых случая и вообще отказать от кражи, так как повышается риск быть пойманными.
  • Подача сигнала тревоги хозяевам дома, грабители, как известно в большинстве своем, не являются интеллектуалами, поэтому легко могут спутать дом, в котором никого нет, с домом в котором все спят.
  • Подача сигнала тревоги ближайшим соседям.

Сирены

Сирены должны быть слышны по всему защищаемому зданию, чтобы предупреждать жителей о тревожном событии.

Устройства, которые должны срабатывать в случае тревоги (сирена, дополнительное освещение) подключаются в системах охранной сигнализации через контроллер управления реле (или контроллер исполнительных устройств).
Наиболее часто сопутствующим оборудованием выбирается сирена, которая, по сути, является сигнализатором о прохождении тревожного сигнала (нападении на объект).

  • Сирены — цена от 1031 рублей

Сирена может быть установлена: на посту охраны или в помещении подразделения, отвечающего за безопасность объекта (это может быть физическая охрана, дежурная служба и т.д.), в помещениях, где проводятся работы с деньгами и другими ценностями, в оружейных, в кассовых залах. Зачастую, в кассовых узлах и кассовых залах используют так называемое «тихое оповещение» или световую сирену. Это требуется для того, чтобы в случае реального нападения не привлекать внимания преступника к факту подачи тревожного сигнала и не провоцировать панику. Наиболее частая комбинация в системах охранно-тревожной сигнализации — это тревожная кнопка + сирена.

Т.е. срабатывание светозвукового сигнализатора происходит после нажатия тревожной кнопки, а не любого охранного извещателя в состоянии «на охране».

Комбинированные светозвуковые оповещатели

Совместить преимущества света и звука в одном оповещатели это идея, лежащая на поверхности.

  • Светозвуковые оповещатели — цена от 437 до 3095 рублей

Поэтому именно комбинированные светозвуковые оповещатели используются наиболее часто.

Световые оповещатели

Световые оповещатели используются в системах охранно-пожарной сигнализации для визуального оповещения о тревоге, постановке на охрану, снятии с охраны и некоторых других событиях. Световые оповещатели редко используются в качестве самостоятельных полноценных устройств оповещения. Обычно они используются в тандеме со звуковыми, являясь частью глобальной системы оповещения.

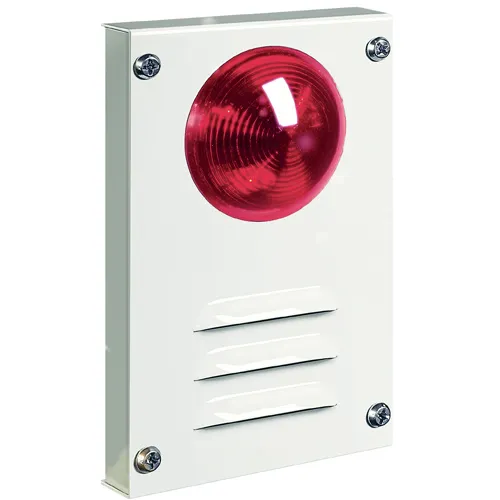

Световой и звуковой оповещатель в одном корпусе

Световые оповещатели бывают двух видов: классические использующие постоянно горящие светодиоды и стробоскопы, которые воспроизводят яркие вспышки света через определенные промежутки времени. Одним из недостатков стробоскопов является то, что они могут спровоцировать приступ у людей, страдающих

светочувствительной эпилепсией

.

Принципиальное отличие светового оповещателя от сирены или громкоговорителя заключается в том, что они используются там, где использование сирены невозможно или неэффективно.

  • Световые оповещатели — цена от 3095 до 3560 рублей

Например, вам может потребоваться оповещение о тревоге в шумной среде, такой как заводской цех или мастерская.
Для людей с нарушениями слуха стробоскоп единственный способ увидеть, что сработала охранная сигнализация.
В некоторых случаях требуется подать бесшумный сигнал тревоги, чтобы злоумышленники не знали, что они обнаружены, например такие сигналы могут подаваться в помещения касс.

Кроме этого использование стробоскопов называется прямым оповещением, которое в отличие от сирен, может более точно информировать о месте срабатывания охранной сигнализации. Дело в том что, сирену можно услышать далеко от места ее установки, а стробоскоп вы увидите только в том помещении, в котором он установлен, это позволяет его использовать для идентификации мест проникновения злоумышленников.

Громкоговорители

  • Громкоговорители — цена от 21 190 рублей

Наиболее часто система речевого оповещения применяется на коммерческих объектах, но последнее время в связи своей более высокой эффективностью и информативностью получают все более широкое распространение и в частных домах.

данным мониторинговой компании Farsight

, в 99% случаев такое давление заставляет преступника отказаться от его планов. Наиболее эффективно использование громкоговорителя для организации охраны периметра.

Рекомендации по использованию светозвуковых оповещателей

Грабители не дураки и первым делом они попытаются вывести из строя сработавший оповещатель. Не говоря о том, что уличный оповещатель они могут вывести из строя в первую очередь, прежде чем попытаться проникнуть на охраняемую территорию.

Некоторые сирены могут обнаружить попытки их повреждения благодаря наличию тампера, Тампер это миниатюрная кнопка на плате сирены. Она отжимается при открытии корпуса, снятии с крепления или попытке оторвать устройство от поверхности, и инициирует тревожное событие.

Несмотря на эти меры защиты для уличных сирен рекомендуется дополнительно защитить кабель с помощью металлорукава или металлических труб для прокладки кабеля.

Антивандальная сирена

Поэтому принципиально важно размещать локальные оповещатели в труднодоступных местах. При невозможности такого размещения, можно использовать антивандальные сирены.

Сирены должны быть хорошо слышны во всем охраняемом здании, чтобы предупредить жильцов о тревоге. Место установки влияет на то, как распространяется звуковая волна от сирены, что влияет на расстояние, на котором сирена может быть услышана. Количество, тип и даже форма стен будут влиять на их эффективность.

Не забывайте, что некоторые материалы поглощают звук, сокращая расстояние, на котором сирена может быть услышана.

Если у вас используется не только охранная, но и пожарная сигнализация, а мы крайне рекомендуем ее использовать. При использовании сирен, имеет большой смысл использовать разные типы сигналов для оповещения о взломе и оповещения о пожаре. Наиболее эффективным оповещателем о пожаре будет конечно громкоговоритель, который будет проигрывать, например сообщение «пожар, вы должны немедленно покинуть здание».

Электропитание

Установленные на объекте технические средства охраны следует относить к 1-й категории электроприемников по надежности электроснабжения, согласно ПУЭ, поэтому их электропитание должно быть бесперебойным (либо от двух независимых источников переменного тока, либо от одного источника переменного тока с переключением в случае аварии на питание от аккумуляторных батарей).

Рабочий ввод электропитания, как правило, выполняется от электрической сети переменного тока напряжением 220 В. При использовании, в качестве резервного источника питания, аккумуляторной батареи должна обеспечиваться работа ППК и извещателей охранно-тревожной сигнализации в течение не менее 24 часов в дежурном режиме и не менее 3 часов в режиме тревоги.
Резервное электропитание должно подключаться автоматически при отключении, по каким либо причинам, основного электропитания системы охраны. Очевидно, что обеспечить резервное электропитание для большой и разветвленной системы это сложно и дорого. Поэтому на резервное электропитание переключают, в основном, центральный контроллер, средства управления, извещатели и дежурное освещение.
 Достаточная емкость батарей (которая зависит от состава электролита, который в них используется) рассчитывается на стадии проектирования системы.

Кабельные трассы

Кабель для охранной сигнализации предназначен для передачи слаботочных сигнальных импульсов. Данный тип изделия представляет собой контрольный провод с числом жил от 2 и выше, сечением 0,1-2,5 мм. Жилы заключены в изоляционный слой и наружную оболочку из полиэтилена, ПВХ, обычной или кремнийорганической резины. При необходимости сигнальные кабели комплектуются экраном и/или прочным защитным бронепокровом.

Различные марки проводов данной группы работают при напряжении до 380 В переменного тока или до 700 В постоянного.

Для запитывания охранной системы прокладывается отдельная энерголиния, например, из 3-жильного кабеля ШВВП, со своим автоматом защиты.

Монтаж кабелей для охранной сигнализации должен выполняться строго в соответствии с ГОСТ (например,

ГОСТ Р 50776-95

) и рекомендациями компании-изготовителя соответствующего оборудования. Прокладка контрольных проводов может производиться на открытом пространстве или внутри помещений, скрытым способом, в кабель-каналах, металлорукавах или гофротрубах. Важно помнить о необходимости избегать совмещения слаботочных и силовых кабельных трасс, выдерживая минимальные 0,5 м между разными типами проводников или применяя экранированные проводные изделия, чтобы минимизировать возможные взаимные наводки и

EMI-помехи

.

Вывод

В этом объемном тексте мы постарались рассмотреть охранные системы сигнализации с разных сторон: физические принципы работы охранных извещателей и их слабые стороны, производителей контроллеров для систем охраны, принципы построения охранных систем и уязвимости объектов охраны. Как говорится, мы даем вам удочку, а рыба — это уже ваше дело.

Какие тенденции мы можем сейчас отследить на рынке систем охраны:

Взрывное развитие адресных и радиоканальных систем

Они дают больше точности в плане фиксации тревог (точность до конкретного места, где установлен адресный датчик) и меньше затрат на инсталляцию системы (сокращение расходов на электропитании или прокладке кабельных трасс).

Есть целый класс объектов, на которые, кроме как радиоканала практически невозможно установить систему охраны: это музеи, арт-объекты, памятники культуры и архитектуры и т.д. Хотя изначально радиоканальные устройства были характерны для небольших домашних систем. И, тем не менее, они все больше проникают в профессиональные системы охраны.

Интеграция разных систем безопасности

Под этим словом мы подразумеваем, что производители, которые предлагают вам несколько автономных систем безопасности заведомо проигрывают в будущем тем, которые могут предложить универсальность и интеграцию всех систем (в идеале) в один управляющий контроллер. А далее интеграцию в одно программное обеспечение (хотя в этой статье программное обеспечение мы практически не затрагивали, иначе текст получился бы просто бесконечным). Кроме этого о фатальных преимуществах интегрированных систем безопасности мы уже писали.

Интеграция охранных систем, систем видеонаблюдения, систем контроля доступа, систем домофонии в один интегрированный программный продукт, позволит отсечь ложные срабатывания, снизить количество преступных посягательств на ваш объект, за счет синергии увеличить уровень безопасности объекта в целом.

Добавление IP-камер в мобильное приложение

Практически все приличные системы охранных сигнализаций это уже нечто большее, чем просто охранная сигнализация, они интегрируют в свое мобильное приложение камеры видеонаблюдения, и вы можете просматривать видеоизображение с камер онлайн в том же мобильном приложении, куда вам приходят оповещения с охранных датчиков.
Из этого же приложения вы можете управлять доступом на территорию, например, открывать гаражные ворота или шлагбаум.

При интеграции охранных извещателей совместно и камер видеонаблюдения важно помнить о том, чтобы совпадали зоны их наблюдения.

Интеграция адресных и неадресных охранных систем

Интеграция адресных, неадресных и радиоканальных систем в одну распределенную систему. Все-таки из-за того, что неадресные системы имеют преимущество в количестве разнообразных технологий и датчиков, интеграция различных неадресных и адресных технологий более чем оправдана, особенно для больших объектов.

К слову, в системе Fibra также будут присутствовать устройства, позволяющие контролировать сторонние неадресные шлейфы —

Multi Transmitter

, позволяющий подключать до 18 неадресных устройств разных типов. Это позволит перейти с условной проводной системы на устройства Ajax более плавно.
Как продолжение предыдущего пункта — появление таких систем, как Ajax Fibra. Это хороший пример правильной интеграции, когда один хаб напрямую обращается к датчикам по нескольким каналам и пересылает данные прямо пользователю в приложение. Ничего лишнего.

Умный дом

Плох тот производитель охранных сигнализаций, который не мечтает стать производителем систем для умного дома или умного офиса, а может чем черт не шутит и интеллектуального здания. Поэтому среди прочих не менее важных характеристик охранной сигнализации, будут совсем не охранные характеристики. Например, подключение датчиков протечки, возможность управлять жалюзи, отключать электроэнергию в доме одновременно с постановкой дома на охрану.

Ну, и самое важное — ваше мнение

Ничто так сильно не мотивирует меня писать новые статьи как ваша оценка, если оценка хорошая я пилю статьи дальше, если отрицательная думаю, как улучшить эту статью. Но, без вашей оценки, у меня нет самого ценного для меня — обратной связи от вас. Не сочтите за труд, выберете от 1 до 5 звезд, я старался.

В чем разница между датчиком движения и датчиком присутствия?


Датчики движения и датчики присутствия — это разные устройства, которые используются для автоматического управления освещением, системами безопасности, климатической техникой и т.д. Разница между ними заключается в том, как они реагируют на присутствие людей.

Датчик движения обнаруживает движение в определенной области, которая находится в зоне его действия. Как только он обнаруживает движение, он отправляет сигнал для включения света или другого устройства. Датчик движения может быть установлен в коридорах, туалетах, гаражах и других местах, где люди появляются и исчезают.

Датчик присутствия, с другой стороны, может обнаружить наличие человека в определенном помещении, даже если он не движется. Датчик присутствия часто используется для автоматического управления системами кондиционирования и отопления в помещениях. Он может быть установлен в крупных залах, конференц-залах и других местах, где люди могут находиться на длительное время.

Таким образом, датчик движения обнаруживает движение в зоне его действия, а датчик присутствия — наличие человека в помещении, даже если он не двигается.

Tag :

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
