В статье «Как подключить трехфазную розетку к напряжению 380 вольт» мы рассмотрим несколько способов правильного подключения трехфазной розетки, включая необходимые инструменты и материалы. Если вы собираетесь работать с электричеством, эта статья будет полезна вам. Узнайте, как подключить трехфазную розетку безопасно и правильно.
Если вы владелец частного дома, то, скорее всего, сталкивались с проблемой подключения розетки на 380 вольт. Самый простой способ, это найти подходящие схемы подключения розетки на 380 вольт. Но не всегда это возможно, особенно когда времени нет. Чтобы упростить вам эту задачу, мы предлагаем вам рассмотреть разновидности розеток на 380 вольт, также узнать, как выполняется подключение розетки 380 вольт схемы и подробные описания.
Виды розеток
Силовые соединения отличаются по форме, способу крепления и количеству контактов. Розетка может иметь от 3 до 5 подключений. Чтобы разобраться в чем отличие, важно изучить принцип работы. В странах СНГ используется трехфазная сеть напряжением в 380В. В стандартной квартире используется 220В. Данный показатель можно получить соединив одну из трех фаз с нулевым проводом. Чтобы выполнить подключение промышленной розетки на 380 вольт, достаточно объединить две фазы и нулевой провод. Подобный принцип подключения имеет обычная электрическая плита.
Как подключаются фазные провода
Если к розетке будет подключаться электронагреватель или подобное устройство, в котором нет электродвигателя, то порядок подсоединения фазных проводов не имеет значения – устройство будет работать в любом случае. Когда схема подключения предназначена для электродвигателя, то обязательно надо проверить в правильную ли сторону он крутится. Если вращение происходит в противоположном от требуемого направлении, то надо поменять местами любые два фазных провода – в самой розетке, на вилке или на клеммах двигателя.
В идеальном варианте электрики должны проверять порядок подключения фаз, чтобы везде один и тот же двигатель крутился в одну и ту же сторону. На практике же, такое устройство как электродвигатель устанавливается стационарно и гораздо проще поменять местами контакты, чем соблюдать схемы подключения. Особенно это касается предприятий, которые работают много лет, и на которых эти самые схемы уже неоднократно менялись и переподключались под разные нужды.

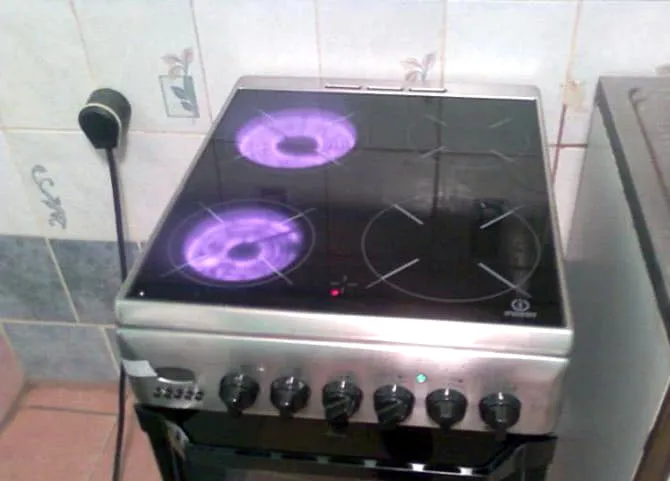

Особенности розетки для электроплиты

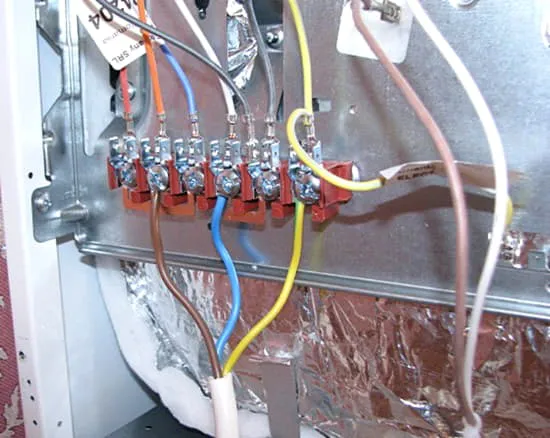

Особенности силовых розеток для плит диктуются высокой мощностью этой группы электроприборов. Выбор разъема для электроплиты должен быть особенно тщательным, чтобы устройство соответствовало всем требованиям электробезопасности.
Ниже представлены основные характеристики, которые нужно учитывать при выборе такой розетки.
Допустимая величина тока
Чаще всего розетки предназначены под ток 10 или 16 ампер. Если подключить ток более высокой мощности, контакты перегреются и могут загореться. Исходя из сказанного, разъем должен соответствовать наибольшему току нагрузки. Для электроплит характерны следующие показатели:
- Потребляемая мощность до 7 кВт — понадобится набор «вилка-розетка» 32 А (номинал), но с максимальной кратковременной нагрузкой до 40 А.
- Потребляемая мощность свыше 7 кВт — нужна розетка с номиналом 63 А.
Количество фаз
Можно использовать один из двух вариантов:
- Однофазное подключение является стандартным для электробытовой техники. Применяется вилка с двумя полюсами. Заземление может как присутствовать, так и отсутствовать. Нередко применяется и третий контакт — нулевой. Этот контакт позволяет соединить металлическую конструкцию с нулевым потенциалом.
- Трехфазное подключение — лучший вариант для мощного электрического оборудования.
Силовые розетки 220 В для электроплит могут содержать следующее количество контактов в зависимости от фазы:
- на одну фазу — до трех контактов;
- на три фазы — до пяти контактов.
Трехфазное питание в доме: есть ли смысл?
Банальный вопрос: стоит ли подключать к частному дому трехфазовое питание? Как обычно, однозначного ответа нет: рассматриваем плюсы и минусы такого подключения.
Три фазы в доме: нужны они или можно обойтись?
Споры о том, какое электропитание лучше, однофазное или трехфазное, как вечное противостояние добра и зла в Игре Престолов — никогда не заканчиваются. Есть десятки аргументов за и против каждого варианта. Вы узнаете о том, какие есть преимущества и недостатки подключения трехфазного питания, что позволит вам принять продуманное взвешенное решение.
Что такое трехфазная сеть?
Любой дом или квартира перед вводом в эксплуатацию подключается к местной электросети. Такая сеть может быть однофазной или трехфазной. При однофазном подключении к дому подводится два провода, фаза и ноль, между которыми напряжение 220 В. Трехфазная же сеть характеризуется наличием четырех проводов: трех фаз и ноля. Между каждой фазой и нолем напряжение 220 В, а между самими фазами 380 В (как показано на изображении).
Для учета электроэнергии в такой сети необходим трехфазный счетчик, который устанавливается местным РЭСом. Типичным примером такого счетчика является INCOTEX Меркурий 231 АМ-01, предназначенный для учета активной электроэнергии.
Трехфазное питание: преимущества
Наличие трех фаз несет массу преимуществ владельцу частного дома или дачи. Вот некоторые из них:
- Увеличенный объем мощностей
С каждым годом количество бытовых электроприборов в каждом доме увеличивается, а значит увеличивается их суммарная мощность и нагрузка, которую они передают на электросеть. На сегодняшний день в России местные Облэнерго предлагают возможность оформления договора на потребление 5 кВт для однофазных сетей и 15 кВт для трехфазных.
Предположим у вас одна фаза и суммарная мощность всех электроприборов в вашем доме составляет 4 кВт. Но прошло время, и вы решили приобрести себе сварочный аппарат мощностью 3 кВт. Кстати о том, какой купить сварочный аппарат, можете прочитать здесь. В этом случае суммарная мощность составит 7 кВт, и одновременно все приборы вы использовать никак не сможете. А если в будущем планируется установка насосного оборудования или электрической отопительной системы, тогда стоит задуматься о подключении трехфазной сети.
- Равномерное распределение нагрузки
Благодаря работе одновременно трех фаз есть возможность равномерно распределить между ними нагрузку, чтобы избежать перекоса. Например, если вы регулярно занимаетесь сваркой в гараже, лучше всего это делать не на той фазе, к которой подключен телевизор, компьютерная техника или лампочки в доме. Можно подсчитать нагрузку по каждому бытовому прибору и пропорционально распределить их по фазам.
Также бывают случаи, когда из-за повышенной нагрузки (не по вашей вине) на определенных фазах происходит падение напряжения до 170 В или даже ниже. Зачастую это бывает, если дом находится на большом расстоянии от трансформаторной подстанции, и перед ним десятки других потребителей. В этом случае оборудование можно временно переключить на менее загруженную фазу, а когда перекос «уйдет», вернуть все на место.
- Работа трехфазного оборудования
Хотя большинство бытовых приборов работают от 220 В, все же существует оборудование для трехфазных сетей в 380 В. Можно выделить следующие виды такого оборудования:
- Насосные станции. Для некоторых глубинных и поверхностных насосных станций требуется 380 В.
- Трансформаторные сварочные аппараты.
- Отопительные котлы. Большинство отопительных электрических котлов имеют номинальную мощность в 7 — 9 кВт — однофазная сеть просто-напросто его бы не потянула. Например, для одноконтурного котла ЭВАН Warmos-IV-9.45 мощностью 9.45 кВт обязательно требуется три фазы.
- Возможность установки автоматов и УЗО с меньшими номинальными значениями
Благодаря тому, что на каждом фазном проводе в трехфазной сети будет меньшая нагрузка, чем на одной фазе в случае исполнения однофазного ввода, есть возможность установки автоматов защиты и УЗО с меньшими показателями токовой нагрузки. Например, если на каждой из фаз будут размещены приборы суммарной мощностью по 3 кВт, то для каждой фазы потребуются автомат, способный выдержать такую нагрузку:
3000/220 = 13.6 А (нагрузка по фазе)
Ближайший автомат по номиналу на 16 А. Для однофазного же питания при максимально возможной мощности в 5 кВт, потребуется автомат мощнее. То же правило действует и для устройств защитного отключения. Мы уже писали о том, как выбрать УЗО по мощности, поэтому не будем на этом останавливаться.
Недостатки трехфазного питания
У трехфазного питания существует также и несколько неприятных моментов, которые стоит учитывать перед подключением:
- Расходы на подключение и покупку оборудования
Если у вас уже заведен в дом однофазный ввод, то переподключение на трехфазный потребует дополнительных растрат. В такие растраты включается:
- Оформление договора. Согласно текущему законодательству оформление договора на установку трехфазного ввода и счетчика стоит 550 рублей.
- Покупка счетчика и проводов. Средняя стоимость трехфазного счетчика, внесенного в госреестр, составляет 1500 рублей. Также для ввода понадобится примерно 20 м изолированного кабеля СИП сечением 16 мм 2 , стоимостью 1200 рублей. Еще стоит учесть необходимость организации проводки внутри дома для трехфазного дома. Этот показатель сложно просчитать, так как все дома разные по площади.
- Дополнительные автоматы. Для каждой фазы потребуется свой автомат. Также потребуется установка реле контроля напряжения, чтобы можно было всегда «мониторить» напряжение по каждой фазе и в случае перекосов, переключаться между фазами.
Чтобы электромонтеры подключили вас к трехфазной сети, придется стать в очередь и пару недель подождать. Если не хотите ждать, то придется отдельно заплатить за срочность. В итоге подключение трехфазного питания выльется своему владельцу в кругленькую сумму.
- Увеличенные размеры щитовой
Для подключения трехфазного питания необходимо смонтировать крупногабаритную щитовую. Это обусловлено наличием дополнительного защитного и распределительного оборудования. Обычно такой силовой шкаф или щитовая устанавливается на улице, чтобы не занимала много места в доме.
Стоит отметить, что для распределительных щитов энергосбыт предъявляет определенные требования. Например, защита щитовой от пыли и грязи должна быть не ниже стандарта IP31, а во влажных помещениях IP54. Для некоторых владельцев дачных участков или частного дома поиск подходящего места для шкафа или монтаж такой конструкции может стать настоящим испытанием.
- Перепланировка проводки в доме
Если изначально в доме была одна фаза, то подключение еще двух потребует от хозяина глобальной перепланировки проводки. Так изначально все розетки и лампочки были «посажены» на одну фазу. С трехфазным подключением необходимо будет эти розетки переносить, а это означает немалый ремонт в доме, так как придется штробить стены под проводку. Естественно эта работа требует дополнительных затрат времени и денег.
Выводы
Итак, подключение трехфазной сети подойдет:
- Тем, кто хочет получить стабильное напряжение без перекосов. Если ваш дом находится далеко от трансформаторной подстанции, и вы страдаете от падения напряжения на фазе, тогда трехфазная сеть — это ваше спасение.
- Тем, кто приобрел трехфазное оборудование. Если планируется отопление в доме электрокотлом или установка насосной станции, тогда без напряжения в 380 В просто не обойтись.
- Тем, у кого бытовых приборов и электроники накопилось больше, чем на 5 кВт. Для таких потребителей есть смысл получить технические условия от энергосбыта на 10 — 15 кВт с возможностью подключения трехфазной сети.
Правила безопасности
При монтаже и эксплуатации силовых розеток необходимо соблюдать следующие меры безопасности:
- Подключение проводить при полностью обесточенной линии на входном пакетнике.
- В работе использовать только качественный материал от проверенных производителей.
- Располагать гнезда не ближе 50 см от кухонных моек, водопроводных, газовых и канализационных труб.
- Соблюдать внимательность при присоединении проводов, проверять правильность подключения перед подачей напряжения.
Соблюдение этих правил позволит выполнить грамотный монтаж, пользование плитой не доставит проблем много лет.
Виды устройств и их особенности
Разновидностей штепсельных розеток и блоков довольно много. У каждого типа свои конструктивные особенности и предназначение.
- Скрытые приборы монтируют прямо в стену — в специальные подрозетники.
- Открытые устройства выпускают для тех квартир, где электропроводка не спрятана в стену.
- Выдвижные розеточные блоки монтируют в стол или другую мебель. Их удобство в том, что после эксплуатации приборы легко спрятать от посторонних глаз и шаловливых детских рук.
Приборы отличаются методом зажима контактов. Он бывает винтовым и пружинным. В первом случае проводник фиксируют винтом, во втором — с помощью пружины. Надежность последних больше, однако в продаже их найти не так просто. На стенах устройства закрепляют тремя способами — лапками с зубчатыми краями, саморезами или специальной пластиной — суппортом, который облегчает как установку, так и демонтаж розетки.
Помимо обычных, недорогих устройств существуют модели, оснащенные заземляющими контактами. Это лепестки располагаются в верхней и нижней части, к ним крепят провод заземления. Для обеспечения безопасности выпускают розетки, оборудованные шторкам либо защитными крышками.
Основные популярные типы
К ним относятся:
- вид «С», он имеет 2 контакта — фазу и ноль, обычно покупается, если предназначен для техники малой либо средней мощности;
- тип «F», помимо традиционной пары оснащается еще одним контактом — заземляющим, эти розетки становятся более популярными, так как для квартир в новостройках заземляющий контур стал нормой;
- Вид «Е», отличающийся от предыдущего только формой контакта заземления, это штырь, такой же, как и элементы вилки розетки.
Последний тип встречается реже остальных, так как он менее удобен в эксплуатации: разворот штепселя на 180° при такой розетке невозможен.
Защищенность корпуса — следующее различие моделей. Степень безопасности обозначают индексом IP и двухзначным числом, следующим за этими буквами. Первая цифра обозначает класс защиты от пыли, твердых тел, вторая — от влаги.
- Для обычных жилых комнат достаточно моделей класса IP22 либо IP33.
- IP43 рекомендуют покупать для детских, так как эти розетки оснащены крышками/шторками, блокирующими гнезда, когда техника не используется.
- IP44 — тот минимум, что необходим для ванных комнат, кухонь, бань. Угрозой в них может быть не только сильная влажность, но и брызги воды. Подойдут они для монтажа в подвалах без отопления.
Установка розетки на открытом балконе — достаточное основание для покупки изделия с большей степенью защиты, это как минимум IP55.
Устройство трехфазной розетки
Чтобы понять, какое количество микроконтактов требуется в конкретном случае, необходимо определить несколько моментов:
- для треугольной фазы используют четырехконтактные устройства;
- схема по типу «звезда» – минимум пять контактов;
- семь отверстий – требуется, когда нужна максимальная защита от перепадов напряжения: подключают три фазы, три ноля, одно заземление РЕ.

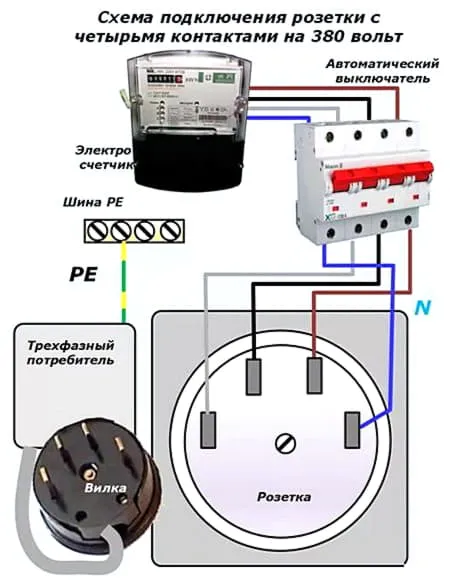

Разъем на четыре контакта используется в схемах присоединения нагрузки «треугольником». Пять контактов применяют как в случае с «треугольником», так и со «звездой». Электропитание подключается только к определенным клеммам. После этого через розетку можно подключать всевозможные электрические устройства.
Провода, подключаемые к трехфазной или двухфазной розетке, должны иметь диаметр не менее 2,5 квадратных миллиметров. В случае с высокими нагрузками потребность в диаметре может возрасти до 6 квадратных миллиметров.
Типы трехфазных разъемов

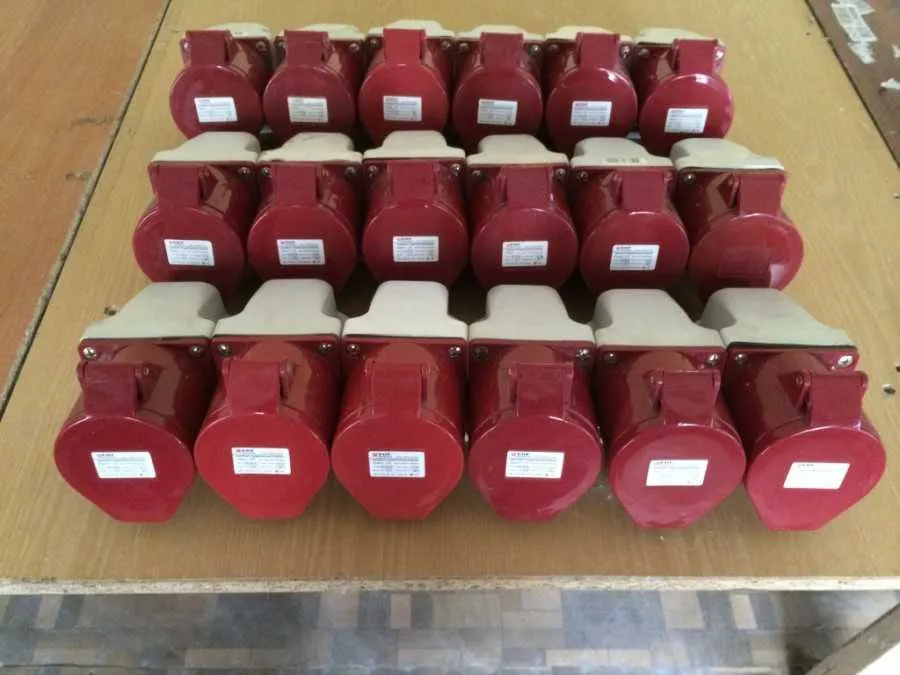

Розетки 380 вольт бывают: четырехконтактные — PC 32 и пятиконтактные — 3P+PE+N. Отличаются схемой подключения и количеством гнезд под вилку. Схема розетки 380 вольт 4 контакта такая же, как и у пятиконтактной, единственно, заземление присоединяется не в разъеме, а непосредственно на корпус электрооборудования, в связи с этим она применяется только для стационарной техники. Пятиконтактные — применяются для перемещаемых установок, и к ним подключается вилка, соединенная гибким медным проводом.
Существуют еще импортные розетки, но они дороже отечественных. Их применение обусловлено требованиями дизайна, либо наличием у прибора соответствующей вилки.
Еще один важный момент различия розеток – определенный ток, на который они рассчитаны. Нужно, чтобы это значение превышало максимальный ток подключаемого электрооборудования.
Так же розетки контактов 32а делятся по способу установки на внутренние и наружные. Внутреннего исполнения пользуются большим спросом, так как удобны в эксплуатации, но для их монтажа требуются дополнительные трудозатраты, а именно: высверливание отверстия в стене для подрозетника, его закрепление с помощью алебастра и монтирование розетки в установочную коробку.
Возможные схемы подключения для трехфазной розетки
Безопасный вариант монтажа разъемов с пятью контактами
На практике применяют два варианта использования защит:
- только автоматическим выключателем;
- автоматом и УЗО.
Поясним их подключение иллюстрациями.
Схема защиты розетки автоматическим выключателем
Все провода фаз и рабочего нуля от электрического счетчика к розетке проходят через автоматический выключатель. В отдельных случаях нейтраль допускается пускать минуя его силовой контакт.

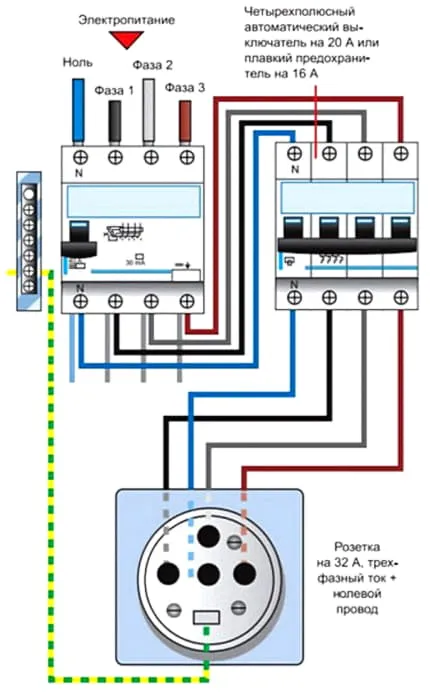

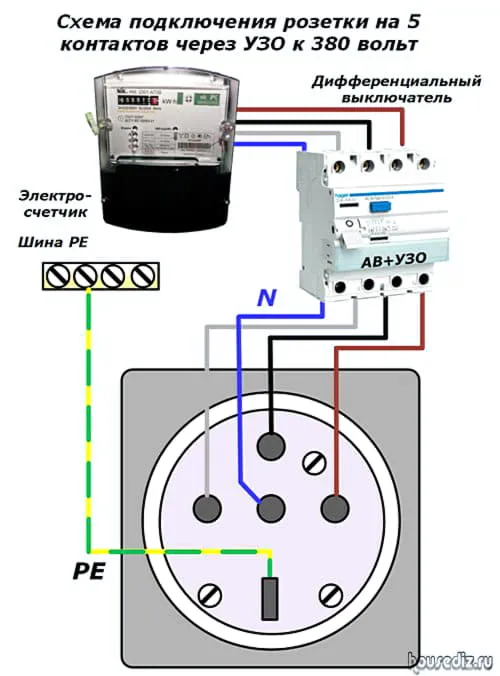

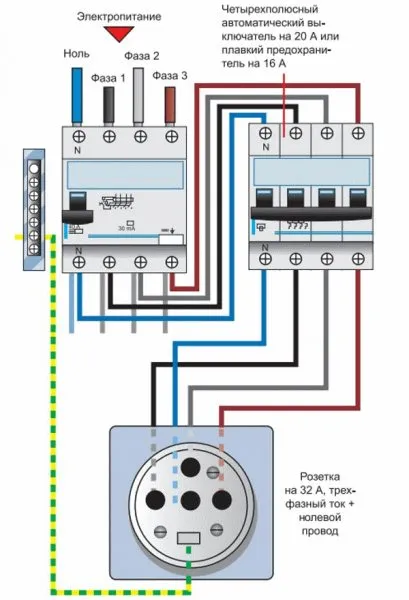

Схема защиты розетки автоматическим выключателем с УЗО
При этой ситуации автомат монтируется так же, как и в предыдущем случае, а УЗО врезается последовательно после него. Чтобы упростить работу и сэкономить место в квартирном щитке можно использовать подключение дифференциального выключателя, объединяющего в своем корпусе оба вида этих защит.

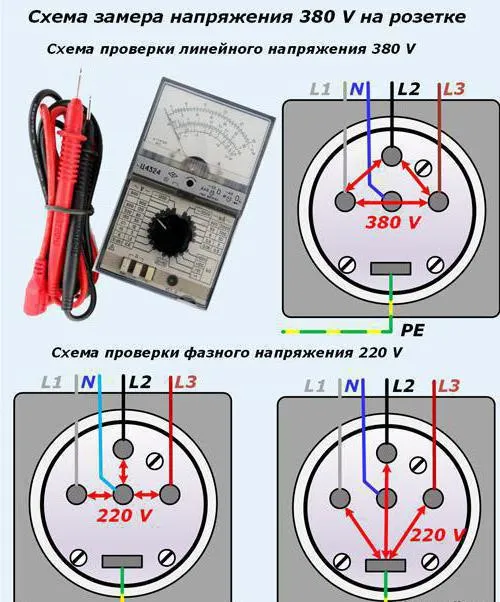

Проверка напряжения

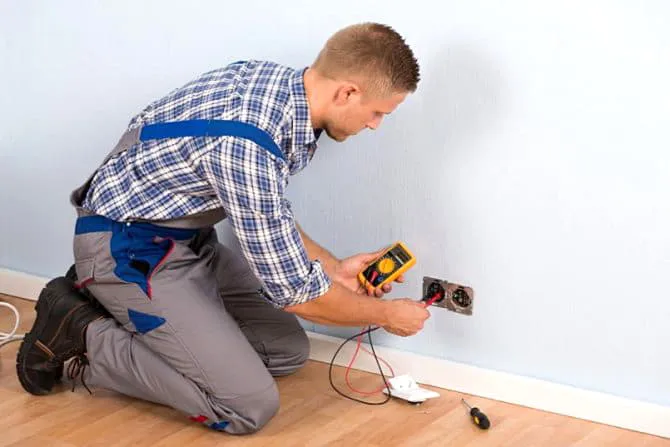

Чтобы удостовериться в точности подключения розетки 380 вольт, рекомендуется применить мультиметр, включенный в режим измерения переменного напряжения и воспользоваться схемой.

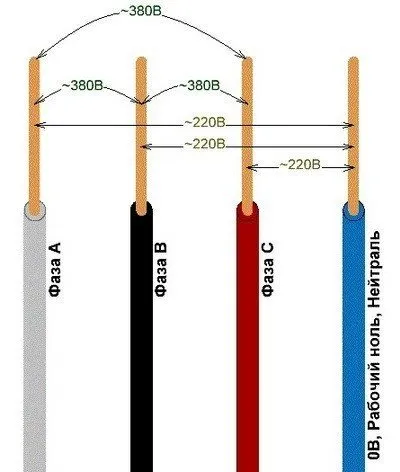

Между фазами в свободной последовательности должно наблюдаться значение 380 в. Между нулем и каждой фазой в отдельности – 220 вольт, а также между заземлением (защитным нулем) и каждой фазой – тоже 220 вольт.
Только тогда, когда все значения совпадают, можно начать эксплуатировать розетку для питания электроустановок. В случае неисправности потребителей энергии, розетка выполнит функцию защиты от поражения электрическим током.
Есть еще один способ защиты от утечки тока – это специальное устройство под названием УЗО (устройство защитного отключения). Его подключают сразу после автомата питания, а за ним идет кабель к розетке. Он отключится, как только в цепи появится утечка и этим предотвратит поражение человека электрическим током.
Установкой дифференциального автомата можно заменить два устройства – автомат питания и УЗО, так как он выполняет функции этих элементов электроцепи. Обычно, когда с прежних времен в проводке присутствует только автоматический выключатель, специалисты заменяют его на дифференциальный автомат и все вопросы с защитой решены.
Способы подключения
Силовой кабель ВВГнг(A)-LS
Высокое напряжение опасно для жизни, поэтому не следует пренебрегать ТБ и правилами подключения.
Основа любого соединения — кабель. Важно подобрать правильное сечение, подходящее по размеру и способное выдержать потенциальную нагрузку. Согласно ГОСТу, для розетки с напряжением 380В и силой тока 16 А достаточно провода с сечением от 1,5 до 4 мм. Кабель вилки должен быть минимум 1,5 и не более 2,5 мм. Толщина провода с заземлением должна быть 6 мм.
Дом из соломы
- FAQ о домах из соломы Рейтинг разных домов
- Сантехника
- Совместимость посадок
В чем разница между фазами электрического тока (фазы 1, 2, 3 )?
Часто можно слышать, как называют электрические сети трёхфазными, двухфазными, реже — однофазными, но иногда подразумевается под этими понятиями не одно и то же. Чтобы не запутаться, давайте разберёмся с тем, чем отличаются эти сети и что имеют в виду, когда говорят, например, про отличия трехфазного от однофазного тока
.
При переменном токе провод, подводящий ток — это фаза. Её схемное обозначение L1 (А).
Второй называют нулевым. Обозначение — N.
Значит, для передачи однофазного тока нужно использовать два провода. Называются они фазным и нулевым соответственно.
Передают токи двумя проводами: двумя фазными и двумя нулевыми.
Казалось бы, для передачи тока нужно было задействовать шесть проводов, но, используя соединение источников по схеме «звезда», обходятся тремя (вид схемы похож на латинскую букву Y).
Три провода являются фазными, один — нулевой.
Экономична. Ток без труда передаётся на далёкие расстояния.
Любая пара фазных проводов имеет напряжение 380 В.
Таким образом, электропитание наших домов и квартир может быть однофазным или трёхфазным.
Однофазное электропитание
Однофазноый ток подключают двумя методами
: 2-проводным и 3-проводным.
- При первом (двухпроводном) используют два провода. По одному течёт фазный ток, другой предназначен для нулевого провода. Подобным образом электропитание подведено почти во все, построенные в бывшем СССР, старые дома.
- При втором — добавляют ещё один провод. Называется он заземление (РЕ). Его предназначение спасать жизнь человека, а приборы от поломки.
Трёхфазное электропитание
Распределение трёхфазного питания по дому выполняется двумя способами
: 4-проводным и 5-проводным.
- Четырёхпроводное подключение выполняется тремя фазными и одним нулевым проводом. После электрощитка для питания розеток и выключателей используют два провода — одну из фаз и нуль. Напряжение между этими проводами 220В.
- Пятипроводное подключение — добавляется защитный, заземляющий провод (РЕ).
В трёхфазной сети фазы должны нагружаться максимально равномерно. Иначе произойдёт перекос фаз. Результат этого явления весьма плачевен и непредсказуем для человеческой жизни и техники.
От того, какая электропроводка в доме зависит и то, какое электрооборудование можно в неё включать.
Например, заземление, а значит и розетки с заземляющим контактом обязательны, когда в сеть включаются:
- приборы с большой мощностью — холодильники, печи, обогреватели,
- электронные бытовые приборы — компьютеры, телевизоры (оно необходимо для отвода статического электричества),
- устройства, связанные с водой — джакузи, душевые кабины (вода проводник тока).
А для электропитания двигателей (актуальных для частного дома) нужен трёхфазный ток.
Сколько стоит подключение однофазного и трехфазного электричества?
Затраты на расходные материалы и монтаж оборудования планируются также, исходя из наиболее предпочтительного подключения. И если предсказать стоимость розеток, выключателей, светильников трудно (всё зависит от причуд вашей и дизайнерской фантазии), то цены на монтажные работы приблизительно одинаковы
. В среднем это:
- сборка электрощитка, в который устанавливаются автоматы защиты (12 групп) и счетчик стоит от 80$
- монтаж выключателей и розеток 2-6$
- установка точечных светильников 1,5-5$ за единицу.
Лично я также задумался про солнечные батареи — на https://220volt.com.ua поизучал немного, теперь пробую структурировать мысли, как и что делать с их подключением.
Поделиться «В чем разница между фазами электрического тока (фазы 1, 2, 3 )?»
Разъемные соединения для пятипроводной сети
В этой системе конструкция подключения усложняется, а безопасность пользования значительно повышается.

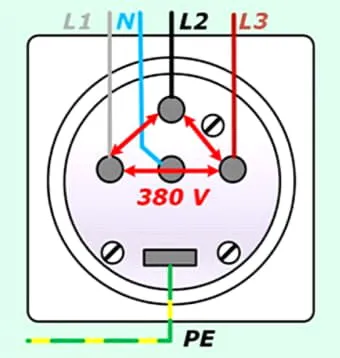

Принципиальная электрическая схема
Корпус электрического прибора через пятый провод, называемый РЕ-проводником, надежно соединяется с нулем питающего трансформатора, а в состав защит добавляется УЗО.
При пробое изоляции между потенциалом любой фазы и корпусом через РЕ-проводник создается ток утечки, который сразу фиксируется дифференциальным органом УЗО, и оно автоматически отключает питание, ликвидируя риски получения электрической травмы.
Конструкция разъемного соединения
В состав многочисленных видов разъемов для трехфазной сети с пятью проводами дополнен еще один контакт.
В этой конструкции коммутация жил кабеля осуществляется по предыдущему методу, но структура их обозначений изменилась на современный европейский стандарт.
Способы подключения проводов

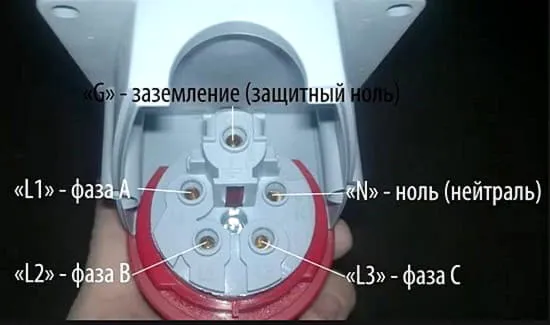

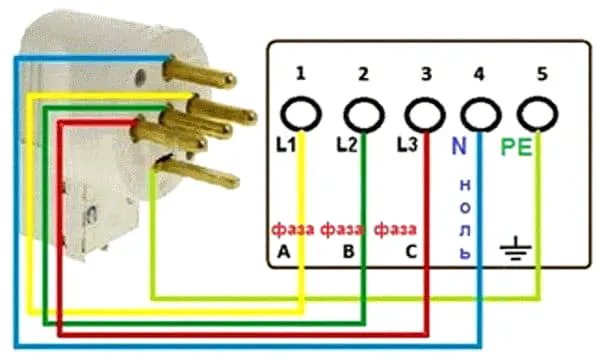

Для маркировки фаз используется первая буква от английского слова «Line» — линия и осуществляется их нумерация арабскими буквами. В итоге мы имеем:
- L1;
- L2;
- L3.
Обозначение рабочего нуля маркируется буквой «N», обозначающей «нейтральный провод», а защитного — значком заземления.
В большинстве конструкций для коммутации проводов используется винтовое соединение с шайбами. Но это не единственный метод.
Безвинтовое подключение провода
Производители современных разъемов для трехфазной сети, постоянно совершенствуя свою продукцию, разработали удобную и безопасную технологию монтажа, основанную на создании электрического контакта с жилой провода за счет прорезания его слоя изоляции специальным ножом с фиксацией.
Последовательность работы мастера показана четырьмя фотографиями:
- №1 — поднесение к гнезду соединения изолированной и не зачищенной жилы;
- №2 — вдвигание конца жилы вглубь отверстия до упора;
- №3 — установка в гнездо наконечника плоской отвертки;
- №4 — подъем ее рукоятки вверх до упора, обеспечивающего прокол диэлектрического слоя и создание через лезвие ножа плотного электрического контакта.
Работнику остается только убедиться в прочности созданного механического соединения и надежности удержания жилы внутри гнезда.
Строгое следование схеме подключения проводов к розетке для трехфазного тока важное условие безопасности. Невнимательность или ошибочное определение пар гнездо – провод и соединение фазы с нулем или заземлением приведет не только к порче аппаратуры, но и смертельному исходу.
Установка проводится в следующем порядке:
Отключается электричество, и при помощи индикатора или мультиметра проверяется отсутствие напряжения на участке работы. Корпус розетки открывается для получения доступа к контактам. Кабель проводится через уплотнительное кольцо на 3-4 см. Для винтового соединения концы проводов оголяются.
Подключаются фазы L1, L2, L3, в произвольном порядке или, в случае, если будет использован электродвигатель, в соответствии с распределением фаз на вилке прибора.
-
- Для чего нужен автоматический выключатель в квартире
-
Почему ноутбук MacBook перестал заряжаться
Тестирование для исключения короткого замыкания. Делаются замеры сопротивления в нескольких позициях:
- крокодил закрепляется на защитном контакте, другой щуп последовательно прикладывается к соединениям;
- крокодил – на ноль, щуп проверяет фазы;
- крокодил на одной из фазных клемм, измеряется сопротивление на двух других, затем берутся две фазы отдельно.
При всех замерах тестер должен показывать знак бесконечности. Другое значение сигнализирует о риске короткого замыкания, и в этом случае нужно будет найти причину нарушения изоляции проводов.
Проверка напряжения. После включения электричества проверяется линейное напряжение попарно между всеми фазами, значение вольтметра при этом должно быть 380V. Затем берутся по три пары фаза – ноль и фаза – земля, значение которых должно равняться 220V.
Укладка кабеля, сборка корпуса розетки и закрепление в случае стационарного использования.
Правильно подключаем к вводному устройству

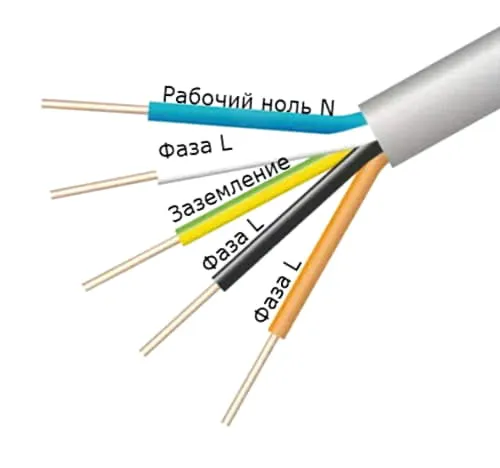

В первую очередь, разберемся с цветовой маркировкой. Силовой кабель для трехфазного подключения может иметь европейские цвета, или соответствовать Правилам устройства электроустановок. В первом случае фазы маркируются коричневым, белым (серым) и черным цветом оболочки. Во втором — (что маловероятно для жилых домов), желтым, зеленым и красным. Общее у кабелей одно: равно как и в однофазной системе, рабочий нуль будет синим (голубым), а защитное заземление желтым с зеленой полосой по длине провода.
После трехфазного прибора учета (электросчетчика), должен быть установлен четырехполосный автомат. Именно на 4 линии: поскольку и фазы, и нуль при необходимости должны отключаться.
Важно! Защитное заземление заводится в розетку без возможности его разрыва коммутационным устройством (автоматом)!
В принципе, привязка конкретных линий к номерам контактов никакими инструкциями не определена. Каждый пользователь сам определяет, как именно подключить трехфазную розетку.
По негласным правилам, на четырех контактной розетке (к примеру), рабочий нуль располагается справа.
А на 5-контактной (с защитным заземлением) в центре.
Для уличной розетки с защитой от попадания пыли и влаги, так же существует типовая схема разводки линий.
И все-же, трехфазные потребители соединяются с точкой питания индивидуально, универсальности быть не может. Если вы вводите в эксплуатацию электроплиту — на входной коммутационной колодке есть несколько вариантов организации питания: на 220 или 400 вольт.
По умолчанию могут быть установлены перемычки, которые приведут к короткому замыканию между фазами. Поэтому сначала следует изучить инструкцию к электроустановке, а затем планировать расположение контактов в розетке.

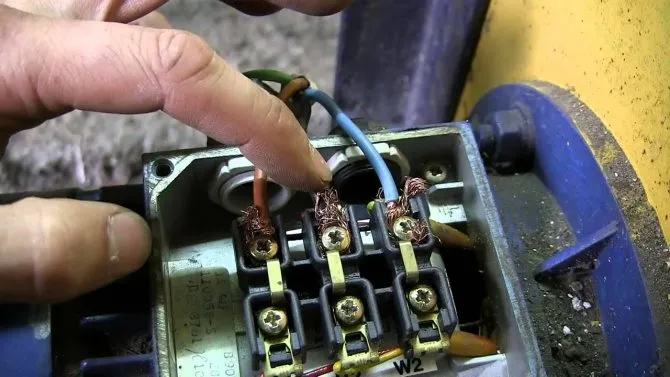

Установки с трехфазными электромоторами имеют свой порядок питания. Опять же возвращаемся к основному правилу: никакой универсальности.
Для чего применяется электропитание с повышенным напряжением
По той же причине, по которой магистральные линии электропередач работают под напругой 10 тысяч вольт. Чтобы обеспечить определенную нагрузку (мощность электроприбора), есть два пути: повысить силу тока при пониженном напряжении, либо напротив: повышая вольтаж, можно снизить ток в цепи. Для экономии силовых кабелей, рациональнее подавать потребителю 380 вольт вместо 220.
Выгода очевидна: сила тока ниже, меньше греются провода, их сечение можно уменьшить. Равно как и коммутирующие устройства рассчитаны на меньший ток.
Соответственно, для подключения конечных электроустановок, в помещении должна быть трехфазная розетка.
Важно! Если у вас в доме установлена розетка на 3 фазы, подключать к ней мощные однофазные потребители без специально коммутации входных клемм запрещено!
При этом возникает перекос нагрузки, это негативно сказывается на работе генерирующих устройств, и может вывести из строя защитную автоматику.

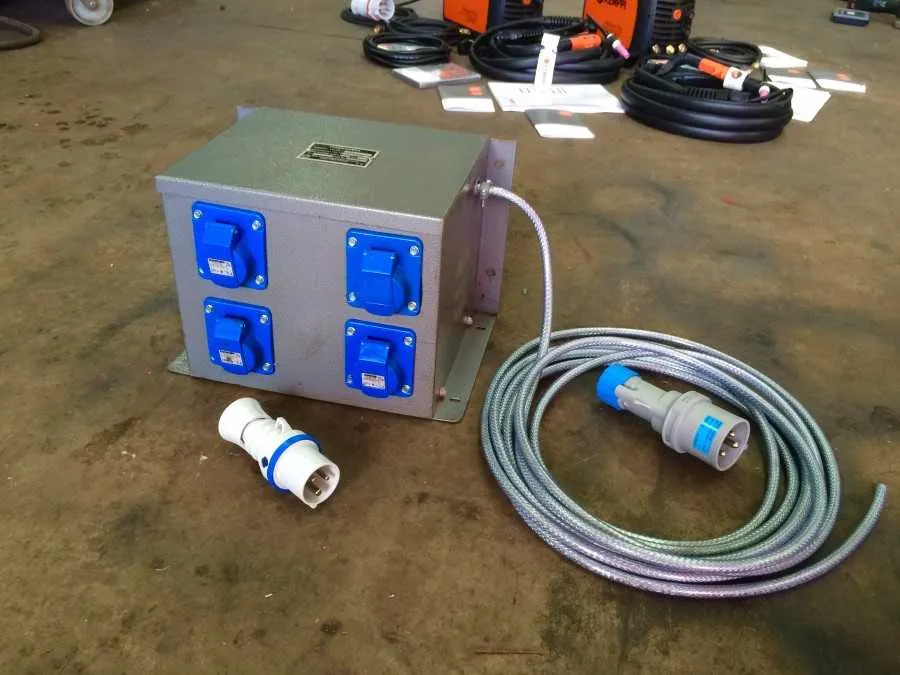

Какие встречаются розетки?
На постсоветских рынках представлено несколько видов розеток на 380 вольт. Здесь есть как отечественные производители, так и зарубежные аналоги, которые значительно дороже.
Покупая то или иное изделие, убедитесь, чтобы электроприбор подходил к розетке. Лучше всего, взять её вместе с вилкой, а потом просто заменить подходящей.
Винтовой способ крепления жил к розетке
Для того чтобы подключить жилы к разъему, нужно воспользоваться одним из вариантов крепления. Винтовой способ проверен временем и очень надежен. С обратной стороны розетки имеются винтовые зажимы, в которые вставляются концы кабеля и прикручиваются к контакту. Перед этим необходимо приготовить жилы. Зачистить их острым ножом, либо специальным инструментом для аккуратного снятия изоляции – стриппером. Надеть гильзовые наконечники и обжать их ручным инструментом – кримпером. Если под рукой нет обжимных клещей, можно воспользоваться паяльником и облудить скрученные провода. Таким образом, обработанные концы кабеля уже можно прикрутить к розетке.
Что такое трехфазный ток
Это система, объединяющая три электроцепи с токами, которые разнятся по фазе на 1/3 периода. Причём их собственные ЭДС совпадают по частоте и амплитуде и имеют такой же фазовый сдвиг. У такой структуры фазное и линейное напряжения соответственно равны 220 В и 380 В. Частота периодических колебаний – 50 герц (Гц).
Если подключить к осциллографу токовые синусоидальные сигналы от трёхфазной сети, то можно будет увидеть, что они совершают прохождение своих точек максимума в регулярной фазовой последовательности.
Общая формула мощности переменного тока:
P = I*U*cosϕ,
где:
- P – мощность, (Вт);
- I – ток, (А);
- U – напряжение, (В);
- cosϕ – коэффициент мощности.
Значение cosϕ должно стремиться к единице. Средний коэффициент мощности лежит в интервале 0,7-0,8. Чем он выше, тем больше КПД установки.
В случае 3-х фазных сетей мощность будет зависеть от схемы соединения источника и нагрузки.
Можно ли подключить одну фазу к трехфазному счетчику?
Да, в большинстве случаев можно подключить одну фазу к трехфазному счетчику. Однако, для этого необходимо учитывать некоторые особенности.
Трехфазный счетчик предназначен для учета потребляемой энергии в трехфазных электрических сетях, в которых присутствуют три фазы и нулевой провод. Если в вашем доме или квартире присутствует только одна фаза, то можно подключить ее к трехфазному счетчику, используя соответствующие фазовые провода и нулевой провод.
При этом следует учитывать, что при подключении одной фазы к трехфазному счетчику, показания счетчика будут соответствовать только потребляемой на этой фазе энергии. Для учета потребляемой энергии на других фазах требуется подключение соответствующих фазовых проводов к счетчику.
Также следует учитывать технические характеристики трехфазного счетчика и соответствие его параметров параметрам вашей электросети, чтобы избежать повреждения счетчика или других проблем.
В целом, для подключения одной фазы к трехфазному счетчику рекомендуется обратиться к специалистам, которые смогут правильно выполнить подключение и обеспечить корректную работу счетчика.
Добавить комментарий
