Таблица выбора автоматического выключателя по сечению кабеля: определение максимального сечения кабеля для автомата

Правильный выбор автоматического выключателя важен для безопасности электрической системы дома. Но как выбрать автомат по сечению кабеля? Существует специальная таблица выбора автомата по сечению кабеля, которая поможет подобрать правильный автомат в соответствии с максимальным сечением кабеля. Узнайте подробности в нашей статье.

На что обратить внимание при выборе?

Как только человек твердо решил купить дифавтомат, то процессу выбора важно отдать особое внимание. Так пользователь обезопасит себя от возможных подделок и приобретет надежное и долговечное оборудование. Сначала важно посмотреть на технические характеристики каждого изделия, только потом выбирать из тех, которые больше подойдут для конкретного дома
Сначала важно посмотреть на технические характеристики каждого изделия, только потом выбирать из тех, которые больше подойдут для конкретного дома

Номинальное напряжение и количество фаз

Подобрать продукт по этому критерию — легко. Здесь достаточно помнить один нюанс: устройства, которые работают в однофазной сети, обладают 3 зажимами для подключения, в отличие от трехфазных, где этих полюсов четыре.

Рабочее напряжение указывается на этикетке, в техническом паспорте, а также маркируется на самом агрегате, чтобы человек не забыл об этом.

Токовый номинал

Чтобы дифференциальный автомат мог гарантировать безотказную работу, важно посмотреть на такой параметр, как токовый номинал. Знание этого критерия поможет подобрать более качественный вариант

Информация об этом значении располагается на этикетке и в сопроводительной документации, указывается буквой и цифрой, где буквенный символ обозначает характеристику изделия, а цифра номинальное значение. Например, C30 указывает пользователю, что характеристика аппарата – C, в то время как его номинальное напряжение равняется 30 Ампер. Подходящим вариантом для коттеджей и многокомнатных квартир являются устройства характеристики C, они отличаются хорошими показателями надежности и пользуются широким спросом у покупателей. Лучше всего при выборе этого аппарата посмотреть в специальную таблицу, которая находится в интернете.

Максимальное значение утечки тока

Большая часть продукции выпускается со значением до 30 мА, подобная информация размещена на корпусе греческим символом «дельта», также присутствует число, которое соответствует значению тока.

Чтобы правильно подобрать изделие по этому параметру, следует проконсультироваться со специалистом и рассказать ему про все электрические сети и подключения.

Если используется групповая линия, которую планируется разделить, то достаточно купить изделие, где характеристика будет 30 мА. Это оптимальное значение, которое подойдет для большинства задач. Однако на ввод в загородный дом, рекомендуется устанавливать модели на 300 мА, так как они гарантируют надежность и безопасность. В квартирах это значение меньше и составляет 100 мА.

Лучшие зарубежные производители

Рейтинг иностранных производителей автоматов защиты и приборов УЗО поможет выбрать качественную продукцию для домашней электросети. Пользователи выделили Топ-4 брендов.

1 место – АВВ

Компания вошла в рейтинг производителей автоматов для электропроводки в квартире на основании безопасности и надежности продукции. Дорогие приборы в условиях постоянных скачков напряжения не перегорают.

Плюсы:

• компактность;
• легко собрать в щиток;
• безопасность;
• наличие выключателей с 4-мя полюсами;
• ровные края.

Минусы:

• пазы под рейку одноразовые;
• маленький выбор моделей D-класса.

2 место – Siemens

Из ассортимента легко подобрать надежный выключатель для бытовых и промышленных целей. Изготовитель устанавливает стоимость приборов в 3 раза дешевле АВВ, поэтому их стоит взять для установки в помещениях со средней нагрузкой сети. Отключение происходит при увеличении напряжения до 6 кА.

Плюсы:

• винты с подшлицовыми шляпками для крепкой фиксации;
• легкость восстановления цепи при срабатывании выключателя;
• легкость доступа к смещенному вниз распредкоробу.

Минусы:

• россиянам преимущественно доступны товары с током до 63 А;
• продукция исключительно под С-класс срабатывания;
• винты затягиваются специальной отверткой.

3 место – General Electric

В рейтинг производителей УЗО и автоматов бренд попал по причинам износостойкости, длительности эксплуатации, недорогой стоимости продукции. Номинал выключателей – от 0,5 до 63 А. Они подходят для сетей на 230-400 В.

Плюсы:

• 30 видов товаров под трех- и однофазные сети;
• бытовая серия рассчитана на 10 тыс. срабатываний и 20 тыс. механических обрывов цепи;
• рельефный тумблер;
• компактность.

Минусы:

• предел номинала – 63 А;
• подходят только под С-класс отключения.

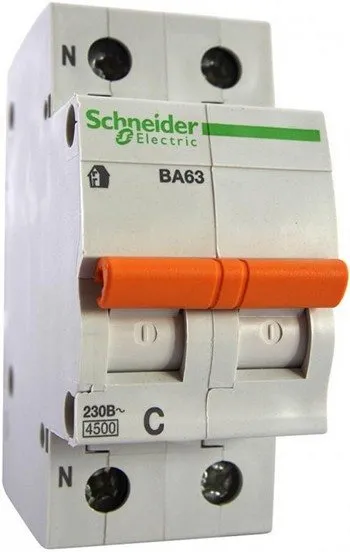

4 место – Schneider Electric

Бытовая линейка этой марки иностранных автоматов EASY 9 характеризуется качеством изготовления и доступной стоимостью. Монтаж осуществляется на дин-рейку, срабатывание при скачках напряжения – практически моментальное. Номинал срабатывания составляет 0,5-63 А.

Плюсы:

• автоматы под 1-4 полюса;
• качественные подклеммные отверстия;
• большой выбор модульных приборов;
• несколько однофазников в одном корпусе;
• удобная ручка тумблера;
• долговечность и надежность.

Минусы: кривая – только у приборов класса В и С; высокая цена.

Ошибки при выборе УЗО

С точки зрения изоляции абсолютно идеальных приборов не существует, каждый электроприбор имеет естественную утечку, хотя и очень незначительную.

При выборе УЗО нужно понимать, что сумма естественных токов утечки может вызвать ложное срабатывание устройства. Исходя из этого существует правило в котором говорится, что сумма естественных токов утечки приборов, которые подключаются к данному устройству защитного отключения, должна быть не больше 1/3 от номинального тока утечки.

К примеру, если устройство защитного отключение имеет номинальный ток утечки 10 мА, то сумма естественных токов утечки не должна превышать 3,3 мА, для 30 мА – это 10 мА и т.д.

Поэтому для того чтобы выбранное УЗО не срабатывало ложно, нужно учитывать естественные утечки электроприборов, которые к нему подключаются (качественные фирмы производители указывают ток утечки в паспорте или на корпусе устройства).

Классификация автоматических выключателей

• однополюсные, к нему подключается только одна фаза, применяется там, где потребитель электроэнергии на 220 В;
• двухполюсные, к нему подключаются две разноименные фазы или фаза и нуль. Как только на одной из фаз возникает какая-нибудь проблема (превышение значения по току), отключаются сразу два автомата. В быту такие автоматы не используются;

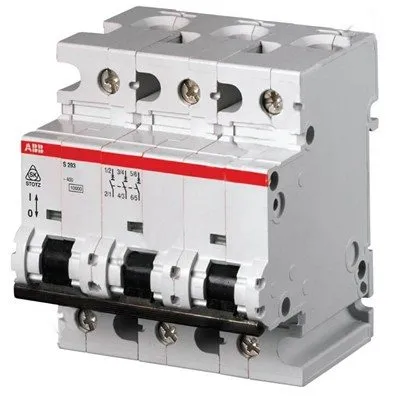

• трехполюсные, применяются там, где есть трехфазная система электропередачи. Например, при вводе в коттедж, многоквартирных домах;

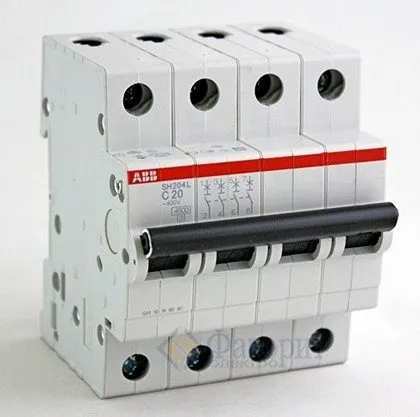

• четырехполюсные, применяются в распределительных устройствах (РУ), для разрыва 3-х фаз и нуля, в быту не применяются.

Количество выключателей

Число силовых цепей в квартире нужно узнать заранее, тогда и с количеством автоматов разобраться будет просто.

Силовой цепью в данном случае называют провод, который идёт в квартиру от электрического щита. К нему же подсоединены приборы, которые обозначены как потребители. Обычно в городских квартирах осветительные приборы соединяют с одной цепью, с другой идут розетки. По отдельному проводу получает каждый из приборов:

• Посудомойки.
• Водонагреватели.
• Кондиционеры.

Значит, каждый из них включается в свою сеть.

Интересно. Современные стандарты говорят о необходимости подключать на каждую электроцепь свой выключатель, отдельный. На вводе проводов в квартиру должен стоять ещё один. Такие автоматы и обозначаются как вводные. Они не только защищают проводку, но и поддерживают функцию обесточивания квартиры. К примеру, при проведении электротехнических работ.

Понятие нагрузки электрической сети

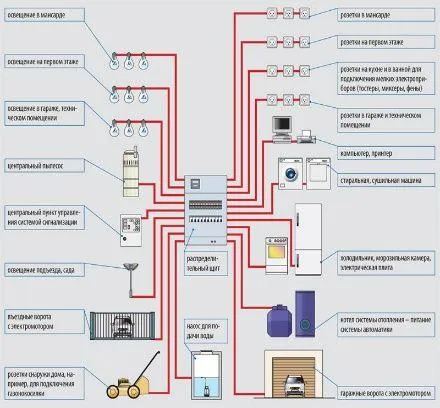

Схема любой стандартной электрической сети в квартире или частном доме разделяется на несколько основных групп. Для каждой группы предусматривается провод или кабель определенного сечения и защитное автоматическое устройство, номинал которого рассчитан заранее.

Для правильного выбора необходимых параметров сечения кабеля и автомата, проводятся расчеты предполагаемых нагрузок для данной электрической сети. Токовая нагрузка представляет собой величину силы тока, возникающей в сети, во время работы приборов. Расчет токовой нагрузки для отдельно взятого потребителя будет заметно отличаться от таких же расчетов, выполняемых для группы бытовых приборов.

Также следует учитывать разницу рассчитываемых нагрузок при подключении однофазного (220В) и трехфазного (380В) питания. Эти факторы оказывают непосредственное влияние на правильный выбор защитных автоматов и сечения кабелей.

Общие сведения об автоматах

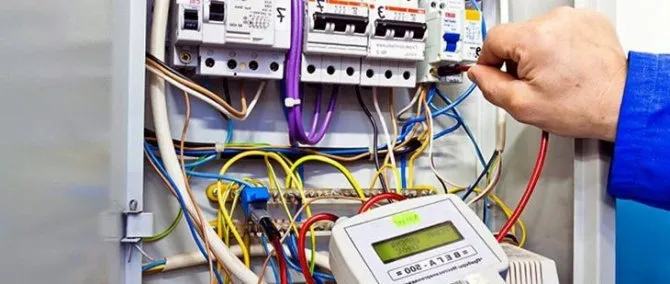

Автоматы для электрощитка

Как правило, автомат содержат три типа расцепителя электрической цепи: тепловой, электромагнитный и механический. Первый предназначен для защиты электрических цепей от перегрузки по току, второй – от короткого замыкания в цепях нагрузки, третий – для оперативных коммутаций электрических цепей.

Существуют электрические автоматы, выполняющие защитные функции от перегрузки и поражения электрическим током (ЭТ). Это выключатели, управляемые дифференциальным током со встроенной защитой от токовых перегрузок – дифавтоматы (ДВ).

Основные технические характеристики автоматических выключателей (АВ)

Номиналы автоматов для различных электросетей

Номинальное напряжение – установленное изготовителем значение, при котором определена работоспособность АВ.

Номинальный ток – установленный изготовителем ток, который АВ способен проводить в продолжительном режиме, при котором главные контакты остаются замкнутыми при указанной контрольной температуре окружающего воздуха (стандартно +30 °С).

Частота выключателя – это промышленная частота, на которую рассчитанно устройство и которой соответствуют значения других характеристик.

Номинальная наибольшая отключающая способность – значение ЭТ, которое может отключить АВ, сохранив при этом свою работоспособность.

Класс токоограничения характеризуется временем отключения между началом размыкания выключателя и концом времени дуги. Существует три класса токоограничения:

• время отключения АВ 3 класса происходит в пределах 2,5 – 6 мс;
• 2 класса – 6–10 мс;
• 1 класса – более 10 мс.

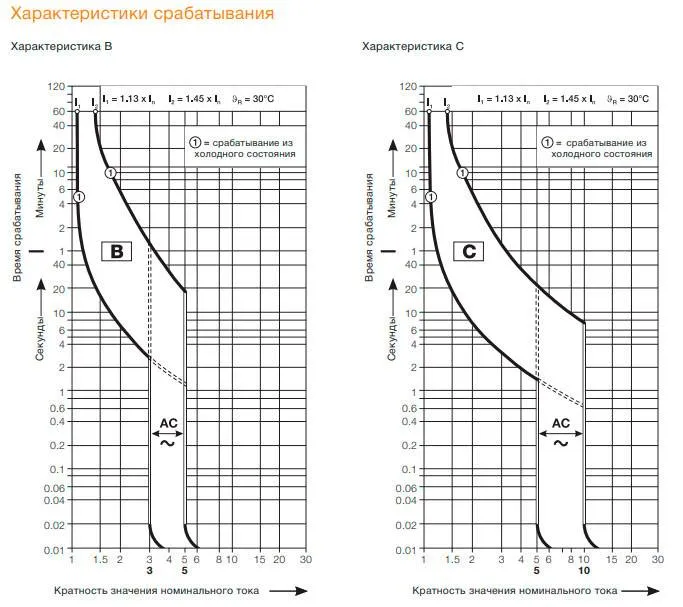

Существует несколько типов защитных (время-токовых) характеристик АВ, наиболее востребованы – B, C и D

Тип защитной характеристики	Диапазон токов мгновенного расцепления, приведенных к номинальному значению тока АВ	Назначение
A	от 1,3Iн	Для защиты цепей, в которых временные перегрузки по току не могут возникать в штатном режиме работы.
В	от 3Iн до 5Iн	Для защиты цепей, в которых допускаются незначительные временные токовые перегрузки в штатном режиме работы.
С	от 5Iн до 10Iн	Для защиты цепей, в которых допускаются умеренные временные токовые перегрузки в штатном режиме работы.
D	от 10Iн до 20Iн	Для защиты цепей со значительными временными токовыми перегрузками в штатном режиме работы.
K	от 12 Iн	Для защиты промышленных цепей использующих индуктивную нагрузку.
Z	от 4 Iн	Для защиты промышленных цепей использующих в качестве нагрузки промышленную электронную технику.

Дифференциальные автоматические выключатели

Дифференциальный автоматический выключатель

Номинальный отключающий дифференциальный ток IΔn – значение отключающего дифференциального тока, указанное изготовителем, при котором ДВ должен срабатывать при заданных условиях.

Номинальный неотключающий дифференциальный ток IΔn0 – значение неотключающего дифференциального тока, указанное изготовителем, при котором ДВ не срабатывает при заданных условиях.

Номинальная дифференциальная наибольшая включающая и отключающая способность IΔm0 – действующее значение переменной составляющей ожидаемого дифференциального тока, которое ДВ может включать, проводить и отключать.

ДВ бывают трех типов:

• S – с выдержкой времени срабатывания по дифференциальному току.
• АС – обеспечивается срабатывание при синусоидальном переменном дифференциальном токе, либо прикладываемом скачком, либо медленнорастущем.
• А – обеспечивает срабатывание при дифференциальном синусоидальном переменном токе и дифференциальном пульсирующем постоянном токе, прикладываемом скачком, либо медленнорастущем.

Типы устройств защиты

В системах защиты для разных целей используются устройства различных типов.

Автоматические выключатели

Это приборы, предназначенные для автоматического отключения потребителей при аварийных ситуациях, сопровождающихся превышением тока свыше определённого значения. Такие ситуации возникают при превышении нагрузки или коротком замыкании.

Могут использоваться в качестве выключателей. Заменяют собой рубильник и предохранители с плавкими вставками. Включение и отключение осуществляется вручную или дистанционно, при помощи встроенного механизма.

УЗО и дифференциальные автоматы

Нарушение изоляции и прикосновение человека к токоведущим частям, находящимся под напряжением, может привести к поражению электрическим током. Для предотвращения таких ситуаций используется УЗО или дифференциальный автомат.

Работают эти устройства по принципу сравнения токов, проходящих по всем проводам линии. В нормальных условиях сумма равна “0”, а при пробое изоляции на заземлённый корпус или попадании человека под напряжение появляется утечка, и равенство токов в проводах нарушается. Это приводит к срабатыванию защиты.

Реле напряжения

Электроаппаратура рассчитана на определённое напряжение сети. Выход этих параметров за допустимые пределы приводит к поломке оборудования. Для защиты потребителей используется реле напряжения.

В этих приборах находится электронная схема и реле. При выходе параметров сети за допустимые пределы схема отключает реле и повторно включает его через определённое заранее заданное время при возврате напряжения к допустимым значениям.

Разновидности автоматических выключателей

Автомат вводной

Самым первым защитным аппаратом, считая от источника питания, является автоматический выключатель.

Эти устройства делятся по разным признакам:

• Установочные. Находятся в пластмассовом диэлектрическом корпусе, исключающем прикосновение к токоведущим частям и попадание внутрь посторонних предметов и влаги;
• Универсальные. При установке вне щитов необходимо монтировать в защитных коробках;
• Быстродействующие. Время отключения – до 5 мс;
• Небыстродействующие. Время срабатывания – 10-100 мс;
• Селективные. Имеют регулировку времени срабатывания.

Ток по номиналу и для работы

Характеристики для выбора выключателя существенно различаются по мощностям. Установки с завышенным током применять не рекомендуют. Часто при повышении нагрузки устройство просто отказывается срабатывать, вызывая серьезные последствия с возможным возникновением перегрева и даже пожара. Обычно электрики придерживаются следующих величин при выборе:

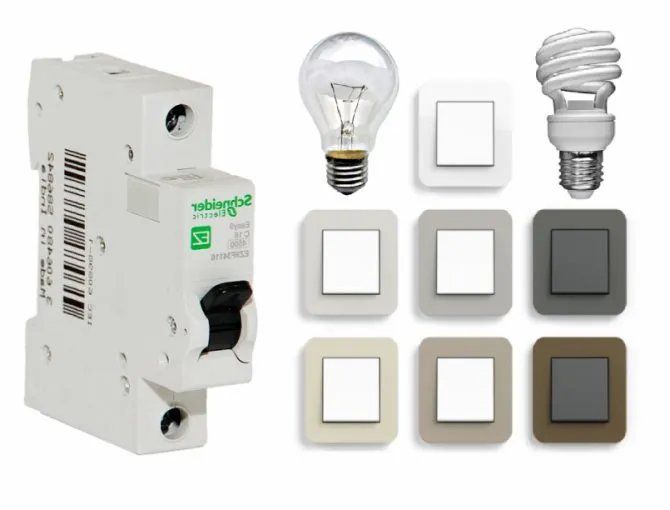

На освещение с сечением медной жилы в 1.5 мм квадратных требуется 10А, на розетки – 16А, на водные нагреватели – 25А, на плиту – 32А, на всю линию с электроплитами – 50А. Если вы хотите точно подсчитать всю мощность, то надо сложить величины всех приборов быта, расположенных в помещении, а потом результат разделить на напряжение в сети – 220В.

Конструкция автоматических выключателей такова, что данные про номинальные ток располагаются всегда на лицевой стороне. Вы также можете узнать и про время реагирования до расцепления после возникновения превышающей нагрузки в сети.

Есть даже возможность устанавливать дополнительные функции. Часто используют специализированный детектор, отслеживающий появление человека в пространстве. Для этого не требуется каких-то особенных знаний. Есть только рекомендательные пожелания, которые можно и не выполнять по желанию.

Как выбрать автоматический выключатель по нагрузке

Правильно выбрать номинальный ток автоматических выключателей можно по одному из двух параметров:

• Суммарная мощность всех одновременно включаемых электроприборов. Следует учесть, что некоторые приборы одновременно не работают. Например, кондиционер и электрообогреватель никогда не включаются вместе;
• Допустимый ток проводки. При суммарном токе электроприборов, превышающем допустимый для электропроводки, следует учитывать именно его, иначе при перегрузке провода перегреются, изоляция расплавится, и произойдёт короткое замыкание;
• Ток определяется по паспорту оборудования или вычисляется по формулам:

1. для однофазной сети I=P/220 или просто 5А=1000Вт;
2. для трёхфазной сети I=P/(U*1.73*cosφ) или 2А=1кВт.

Важно! Для бытовых приборов допускается использовать упрощённые формулы, а на производстве лучше производить полный расчёт.

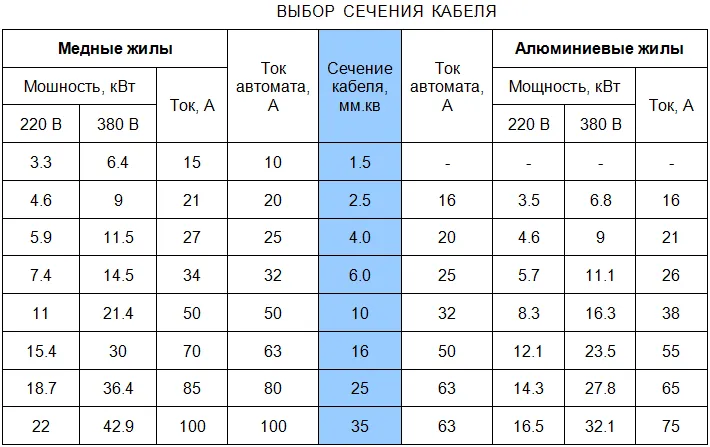

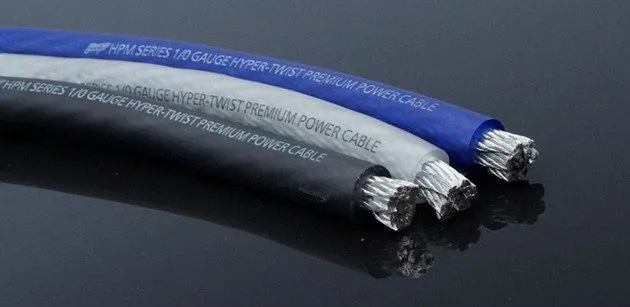

Выбор автомата по сечению кабеля

Чтобы выбрать коммутатор по сечению кабеля, следует иметь в виду, что нормы ДДТ для проводов с разным сечением и из разного материала отличаются друг от друга.

В специальных правилах для мастеров-электриков «Правила устройства электроустановок», или ПЭУ, содержится таблица, с помощью которой можно рассчитать нагрузку для определенного пакетника.

Открытая проводка	Сечение кабеля, мм	Закрытая проводка
Медь	Алюминий	Медь	Алюминий
Ток, А	Мощность, кВт	Ток, А	Мощность, кВт	Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
220 В	380 В	220 В	380 В	220 В	380 В	220 В	380 В
11	2.4	—	—	—	—	0.5	—	—	—	—	—	—
15	3.3	—	—	—	—	0.75	—	—	—	—	—	—
17	3.7	6.4	—	—	—	1	14	3	5.3	—	—	—
23	5	8.7	—	—	—	1.5	15	3.3	5.7	—	—	—
26	5.7	9.8	21	4.6	7.9	2	19	4.1	7.2	14	3	5.3
30	6.6	11	24	5.2	9.1	2.5	21	4.6	7.9	16	3.5	6
41	9	15	32	7	12	4	27	5.9	10	21	4.6	7.9
50	11	19	39	8.5	14	6	34	7.4	12	26	5.7	9.8
80	15	30	60	13	22	10	50	11	19	38	8.3	14
100	19	38	75	16	28	16	80	17	30	55	12	29

Чтобы правильно выбрать автомат по сечению кабеля, следует определиться с основным напряжением сети в месте, где устанавливается проводка с защитным устройством.

Обзор брендов

Итак, для начала вкратце расскажем об основных производителях автоматических выключателей. Что касается зарубежных брендов, наиболее известными считаются:

• ABB. Шведско-швейцарская компания, которая по праву считается лидером в области производства электротехнической продукции. На сегодняшний день автоматические выключатели ABB являются наиболее качественными, долговечными и безопасными в использовании. Как Вы понимаете, за такую зарубежную продукцию придется отдать больше денег, нежели за отечественную модель. В то же время разница в цене небольшая, поэтому для дома и квартиры рекомендуем покупать автоматы от производителя АББ.
• Legrand. Страна производитель – Франция. Автоматические выключатели фирмы легранд не уступают по качеству марке ABB, поэтому для электромонтажных работ продукцию Legrand также предпочтительно выбирать. По стоимости автоматы примерно такие же, собственно, как и по надежности.
• Schneider Electric. Еще одна французская фирма, которая закрывает ТОП-3 лучших производителя, специализирующихся на выпуске надежных автоматических выключателей. Шнайдер Электрик уже очень давно обосновался на российском рынке электротехнической продукции и имеет множество положительных отзывов от опытных электриков.
• General Electric. Американский производитель силовых автоматов и другой электротехнической продукции, которого также можно назвать одним из лучших по качеству. На сегодняшний день существует множество дискуссий на форумах по поводу того, что лучше: GE или Legrand. Тут можно сказать, что обе марки выпускают автоматические выключатели хорошего качества, но по факту, на Легранд спрос больше на российском рынке.
• Siemens. Компания Сименс специализируется не только на выпуске автоматики, но все же имеет широкий ассортимент моделей для промышленного и бытового применения. Качество уже немного хуже, нежели у тройки лидеров, но все же является очень высоким. Цена, также немного ниже по сравнению с такими производителями, как АББ, Легранд и Шнайдер Электрик.
• Moeller. Немецкая фирма, удачно конкурирующая с таким мировым гигантом, как ABB. Несмотря на то, что в 2007 году Moeller была выкуплена американской Eaton Corporation, на качестве и надежности продукции это не отобразилось в худшую сторону. Автоматические выключатели фирмы Moeller соответствуют всем мировым стандартам и пользуются высокой популярностью.

Среди отечественных производителей автоматов, лучшее качество у таких брендов, как:

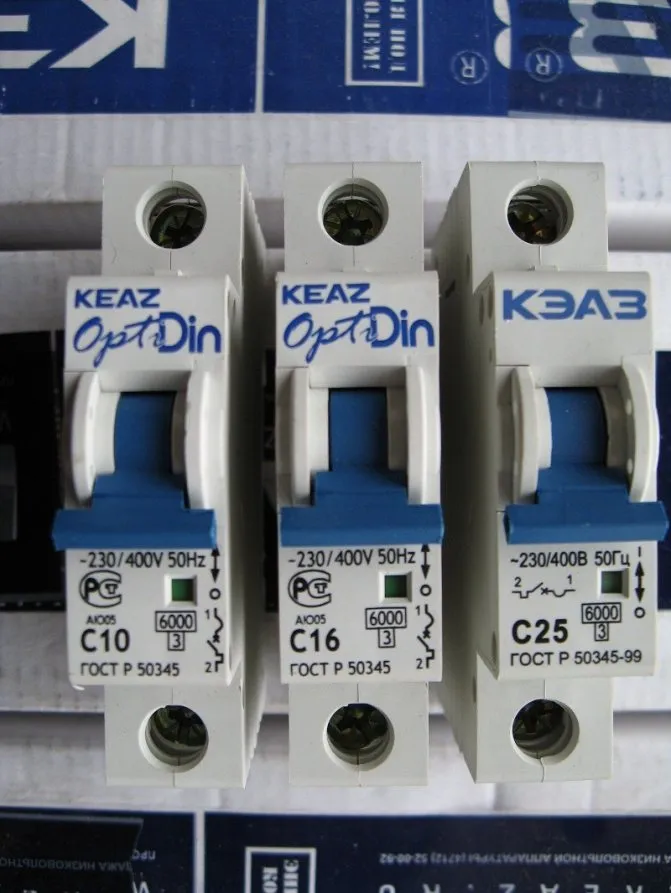

• КЭАЗ. Продукция курского завода имеет среднее качество и примерно такую же цену. В линейке автоматических выключателей можно найти модель на любой номинальный ток, в то же время гарантия на автоматы 2 года, что дополнительно свидетельствует о хорошей надежности изделий.

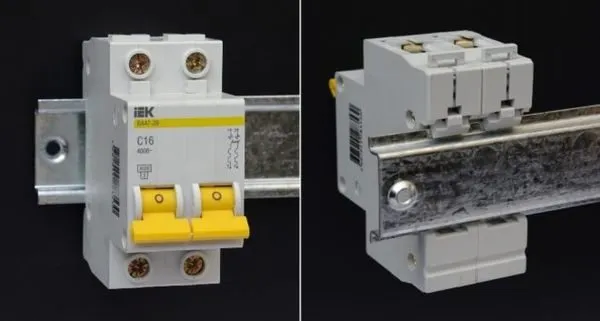

• IEK. Скандально известная, судя по отзывам на тематических форумах, российская компания, которая изготавливает автоматы сомнительного качества. Недостаток продукции ИЕК в том, что при перетяжке прижимных винтов пластиковый корпус может разойтись. В то же время АВ гудят, даже если нагрузка далеко не критическая. Несмотря на свои недостатки, автоматические выключатели ИЕК пользуются высоким спросом на рынке России и Украины, что связано с низкой стоимостью автоматики данного производителя.
• Контактор. Завод принадлежит фирме Легранд, поэтом качество продукции на порядок выше, чем у остальных отечественных брендов. В то же время стоимость автоматов «Контактор» примерно такая же, как и у продукции стран евросоюза, поэтому, как нам кажется, лучше уже купить проверенную автоматику и быть уверенным в ее надежности.
• DEKraft. Относительно молодая российская фирма, которая занимается выпуском электротехнических товаров. Невысокая стоимость оправдывает не слишком хорошее качество, по сравнению с мировыми производителями. В то же время автоматы декрафт соответствуют всем российским стандартам и даже используются в строительстве бюджетных промышленных объектов, массового жилья.

Также хотелось бы сказать несколько слов о продукции из Китая. Китайские автоматические выключатели EKF electrotechnica, прямым конкурентами которых являются автоматы IEK. У обеих фирм примерно одинаковая цена и похожее качество. Как ни странно, Китай дает гарантию на свой товар сроком в 5 лет.

Недопустимые ошибки при покупке

Самыми распространенными ошибками при выборе и покупке вводного автоматического выключателя являются незнание принципов его работы и выбор номинала автомата ниже или выше требуемого значения. Если выбрать автомат ниже номиналом, то возможно ложное срабатывание защиты и отключение всей квартиры из-за одного прибора. При выборе номинала выше необходимого значения, он может сработать уже после того, как изоляция проводов, либо устройства внутри электрощитка перегреются и начнут плавиться или гореть.

Также находятся «профессионалы», которые подключают вместо двухполюсника два однополюсных автомата, не зная о том, что это нарушает требования электробезопасности и ПУЭ запрещает такое подключение.

Если есть сомнения в выборе и монтаже такого прибора, стоит обратиться к профессиональному электрику и быть спокойным за правильный выбор и безопасный монтаж.

Основные правила расчета параметров

Следует определиться, какие автоматы ставить в квартиру и как правильно провести расчеты для выбора подходящей модели.

Существует два основных правила расчета параметров автоматических выключателей:

• Номинальный ток должен незначительно превышать показатели допустимой мощности конкретной линии при максимальной нагрузке. Обеспечить максимальную нагрузку на линию достаточно просто, необходимо одновременно включить всю бытовую технику, осветительные и электрические приборы. Если пренебречь этим правилом, автомат будет непрерывно выключаться.
• Чтобы не допустить перегрева жил проводов, должен быть предел по максимальным показателям тока. В противном случае по отношению к электропроводке автомат не выполнит своей защитной функции. Стоит обратить внимание на одну распространенную ошибку при выборе автомата – «главное, чтобы не меньше по току». Такой подход приведет к тому, что автомат не будет срабатывать даже в тот момент, когда проводка будет гореть.

Вычислить максимальную силу тока можно по техническим характеристикам кабельной продукции. Этот параметр у устройства защиты должен быть немного меньше, чем для проводника.

Допустимые пределы нагрузки тока для электропроводки в квартире указаны в таблице ПУЭ (для кабелей с медными жилами):

Сечение токопроводящей жилы	Сила тока для проложенных проводов
Открыто	В одной трубе
Один трехжильный	Один двухжильный	Четыре одножильных	Три одножильных	Два одножильных
0,5	11	–	–	–	–	–
0,75	15	–	–	–	–	–
1	17	14	15	14	15	16
1,2	14,5	16	15	16	18	20
1,5	23	15	18	16	17	19
2	26	19	23	20	22	24
2,5	30	21	25	25	25	27
3	34	24	28	26	28	32
4	41	27	32	30	35	38
5	46	31	37	34	39	42
6	50	34	40	40	42	46
8	62	43	48	46	51	54
10	80	50	55	50	60	70

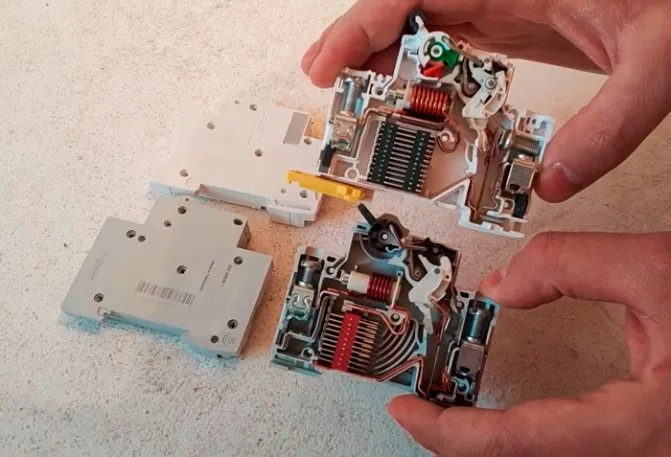

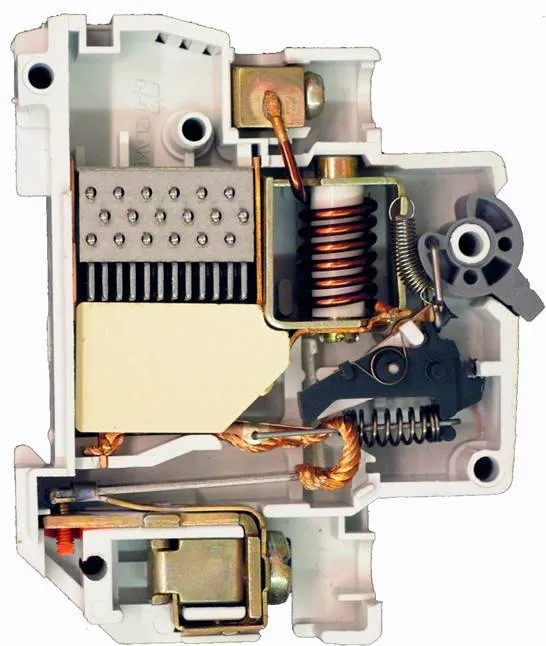

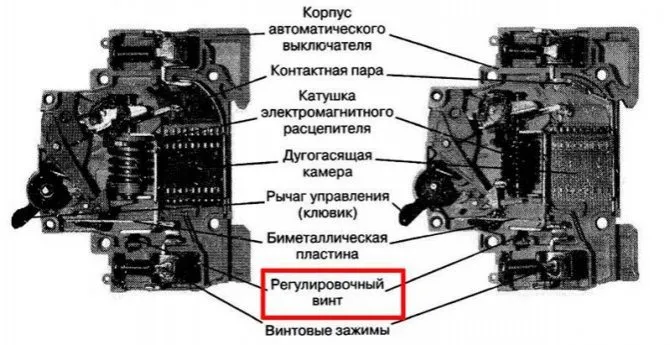

Конструкция автоматического выключателя

Внутренняя же конструкция его не такая уж и простая.

В корпусе располагаются:

• Механизм взвода;
• Винт тепловой установки;
• Биметаллический тепловой расцепитель;
• Электромагнитный катушечный расцепитель;
• Дугогасительная камера;
• Силовые контакты;
• Канал отвода раскаленных газов.

Механизм взвода соединен с тумблером, а на концах его установлены силовые контакты. Им и производится передача электрического тока с входящих клемм на выходящие.

Биметаллический (тепловой) расцепитель представляет собой пластину, которая при нагреве изгибается, разъединяя силовые контакты.

Предназначен этот расцепитель для прекращения подачи тока, если его сила не имеет пикового значения.

При незначительном превышении силы тока со временем пластина разогреется и произойдет размыкание контактов. То есть, срабатывает этот расцепитель через определенное время.

Винтом же регулируется зазор между пластиной и контактом. Регулировка этого винта выполняется заводом-изготовителем.

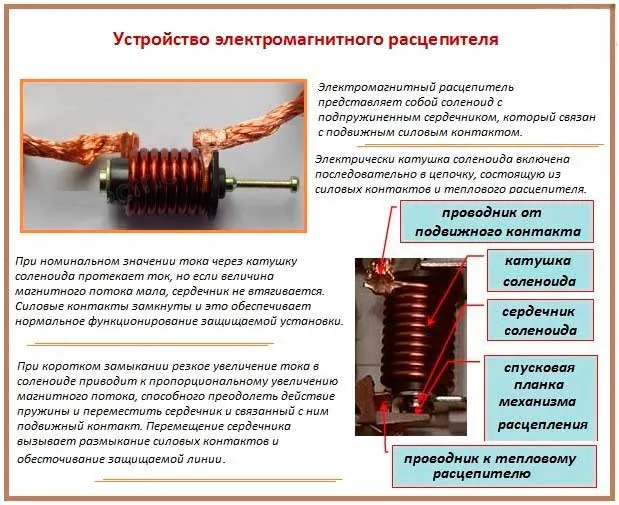

Электромагнитный расцепитель предназначен для мгновенного обесточивания сети. Срабатывает он только при воздействии на него токов больших значений, возникающих при коротком замыкании.

При срабатывании одного из расцепителей, между контактами неизбежно произойдет возникновение электрической дуги, и чем больше сила тока – тем она сильнее.

Чтобы эта дуга не привела к повреждению элементов выключателя, в его конструкцию входит дугогасительная камера, которая гасит внутри себя возникшую дугу.

При всем этом внутри образуются газы с повышенной температурой, которые отводятся по специальному каналу.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Стабилизаторы напряжения – какой выбрать для дома и дачи

Конструктивно все автоматические выключатели практически одинаковы, но рабочие параметры их отличаются.

Существуют определенные критерии выбора автоматических выключателей, которые и учитывают их параметры.

Типы автоматических выключателей

Автоматические выключатели есть разных типов, в зависимости от конструкции корпуса.

Модульные автоматы

Какой генератор потянет инверторный сварочный аппарат

При выборе автоматов до 40 ампер широко применяются устройства, устанавливаемые на DIN-рейку. Каждый полюс – это отдельный модуль, шириной 1,75 см, поэтому такие приборы носят название модульных. Крепится такая аппаратура при помощи защёлки на основании.

Справка. DIN-рейка – металлическая, реже пластиковая полоса шириной 35 мм. Эта полоса крепится на основании, а на неё при помощи пружинных креплений устанавливается аппаратура.

Эти автоматические выключатели, кроме тока, характеризуются буквами “B”, “C” и “D”, показывающими дополнительные параметры:

• Тип В. Отключается за 5-20 секунд при токе срабатывания 3-5 Iном. Применяется в бытовых сетях;
• Тип С. Время срабатывания – 1-10 секунд при токе 5-10 Iном. Применяется во всех областях, но чаще всего для дома – много ложных срабатываний при запуске электродвигателей;
• Тип D. Отключается за 1-10 секунд при токе 10-14 Iном. Используются на производстве.

Такие устройства выпускаются для тока до 100А, но в этих цепях более надёжно работают приборы в литом корпусе.

Литые выключатели

Выполнены в корпусе из двух литых половин – крышки и основания. Имеют необходимый минимум функций и отличаются большей надёжностью в работе, чем модульные устройства. Выпускаются для тока до 1600А.

Воздушные электрические автоматы

Эти приборы имеют от 2 до 4 полюсов и рассчитаны на ток до 6,3 кА. Используются в установках высокой мощности и в качестве выходных в цепях 0,4кВ трансформаторных подстанций.

Надежность

Считается, что промсерия более надежна, чем бытовая и эти автоматы реже выходят из строя, якобы по причине более качественной сборки и контроля.

Но если вы не просто будете читать отзывы в интернете, а реально поинтересуетесь в магазинах, сколько рекламаций было от тех же ABB Basic или Schneider Easy 9 (made in Chine между прочим), вы слегка удивитесь.

В подавляющем большинстве магазинов возвратов по гарантии вообще нет, а там, где они присутствуют – это единичные случаи на тысячи проданных экземпляров.

Кстати, и в промсерии тоже случаются выходы из строя и связаны они в первую очередь как раз с их доп.функциями. Например, у той же S серии от ABB, зачастую винты в двойных клеммах идут не по резьбе или срываются.

Хотя в большинстве случае это объясняется отсутствием у электриков нормальных отверток с регулировкой крутящего момента.

Либо неправильным подбором формы жала отвертки.

У бытовой серии и у промки шлицы винтов также могут отличаться.

У некоторых моделей возникают проблемы с элементами для подключения доп.устройств. В принципе все логично, чем больше деталей в механизме, тем чаще он будет ломаться.

Это правило стабильно работает испокон веков. Неужели получается, что в плане надежности вообще нет разницы? Не совсем так.

Например, у Шнайдера есть более дорогие автоматы Acti 9 и дешевые Easy 9. Так вот, у бюджетника Easy 9 окно срабатывания (при тепловом перегреве) более широкое, а у Acti 9 выдержано гораздо точнее.

Даже конструкция теплушки немного отличается.

Эти затраты и временные рамки на доведение порогов срабатывания под идеальные значения, в конечном итоге и образуют другую ценовую категорию.

Где-то эти миллисекунды может и сыграют свою роль, но в домашних условиях какая вам разница?

Характеристики АВ

1. МА – отсутствие теплового расцепления. Если к нагрузке типа электродвигателя подключено токовое реле, то здесь требуется только автомат с функцией защиты от короткого замыкания.
2. А – срабатывание теплового расцепителя при превышении номинального тока в 1,3 раза. Здесь время отключения может затянуться до 1 часа. Токовое расцепление настроено на отключение при превышении номинального значения в 2 раза со скоростью 0,05 сек. Если в этом случае соленоид не успеет сработать, действует тепловая защита, отключающая цепь через 20-30 сек. С характеристикой А устанавливаются автоматы для схем, содержащих полупроводниковые детали, выходящие из строя при небольших скачках тока. Для электронных устройств также применяются автоматы Z, у которых срабатывание происходит при двукратном превышении тока.
3. В – электромагнит срабатывает при увеличении тока в 3 раза по отношению к номинальному за 0,015 сек, а тепловой расцепитель – через 4-5 сек. Автоматы с характеристикой В применяются в сетях с небольшими пусковыми токами, например, осветительных.
4. С – наиболее распространенная характеристика, когда срабатывание обеих защит происходит при пятикратном увеличении номинального тока. В бытовых электрощитах устанавливаются такие автоматы, допускающие умеренные токи пуска оборудования.

Почему выбивает автомат в щитке

В промышленности применяются автоматы D и K, предназначенные для нагрузок с большими пусковыми токами. Если для частного дома используются мощные электродвигатели или электрический котел, может понадобиться аппарат марки D.

Виды автоматов

Классификация автоматических выключателей происходит по следующим параметрам:

• количество полюсов;
• номинальный и предельный токи;
• применяемый тип электромагнитного расцепителя;
• максимальная мощность отключаемой способности.

Рассмотрим по порядку.

Количество полюсов

Количество полюсов — такое количество фаз, которое способен защищать автомат. По количеству полюсов автоматы могут быть:

1. Однополюсные. Обеспечивается защита одного выходящего провода, одной фазы.
2. Двухполюсные. Как правило, это два совмещенных однополюсных автомата с одной общей ручкой управления. В ситуации, когда ток одного из автоматов превышает разрешенную нагрузку происходит отключение обоих устройств. Используются двухполюсные автоматы для полного отключения нагрузки (одна фаза), отключая рабочую фазу и рабочий нуль.



3. Трехполюсные. Используются с трехфазными цепями, при превышении нагрузки происходит отключение трех фаз одновременно. Такие автоматы так же имеют один общий размыкатель цепи.



4. Четырехполюсные. Аналогичны двухполюсным, но предназначены для работы с трехфазными цепями. При превышении нагрузки происходит размыкание трех фаз и рабочего нуля одновременно.



Номинальный и предельный токи

Тут все просто — такая сила тока, при которой автомат будет размыкать цепь. При номинальном токе и даже немного больше заявленного будет осуществляться работа, однако только при превышении предельного тока на 10–15% произойдет отключение. Обусловлено это тем, что достаточно часто стартовые токи превышают предельно возможные токи на небольшой промежуток времени, поэтому в автомате есть определенный запас времени, по истечению которого произойдет размыкание цепи.

Тип электромагнитного расцепителя

Эта деталь автомата, которая позволяет размыкать цепь при коротком замыкании, а так же в случае повышения тока (перегрузки) на определенное количество раз. Расцепители разделяются на несколько категорий, рассмотрим самые популярные:

• B — размыкание при превышении номинального тока в 3–5 раз;
• C — при превышении в 5–10 раз;
• D — при превышении в 10–20 раз.

Максимальная мощность отключаемой способности. Такое значение тока короткого замыкания (определяется в тысячах ампер), при котором автомат останется рабочим после размыкания цепи из-за короткого замыкания.

Подбор оптимального сечения кабеля

Каждый кабель, как и автомат, имеет определенный разрешенный ток нагрузки. В зависимости от сечения и материала кабеля варьируется и ток нагрузки. Для выбора автомата по сечению кабеля следует использовать таблицу.

Необходимо заметить, что допускается выбирать кабель с небольшим запасом, но никак не пакетный выключатель! Автомат должен соответствовать планируемой нагрузке! В соответствии с правилами устройств электроустановок 3.1.4 — токи уставок автоматов следует выбирать такие, которые будут меньше расчетных токов выбираемых зон.

Рассмотрим на примере, на определенном участке электропроводка проложена кабелем сечением 2.5 мм квадратных, а нагрузка составляет 12 кВт, в данном случае при монтаже автомата (по минимальному току) на 50 А произойдет возгорание проводки, так как провод с данным сечением рассчитан на разрешенный ток в 27 А, а через него проходит значительно больше. В данном случае разрыва цепи не происходит, так как автомат адаптирован под данные токи, а провод — нет, автоматика отключит автомат только в случае короткого замыкания.

Пренебрежение данным правилом грозит серьезными последствиями!

Важно! Сначала следует рассчитывать мощность потребителей, а затем уже выбирать проводник соответствующего сечения и только после этого выбирать автомат (пакетник). Номинальный ток пакетника должен быть меньше максимального тока, разрешенного для провода этого сечения.

Именно благодаря такому принципу проводка никогда не перегреется и, следовательно, не произойдет возгорания.

Блокировка при коротком замыкании

Не менее важной функцией выключателя является блокировка при коротком замыкании. В случае подгорания проводки в любом электрическом приборе, происходит оголение токоведущих частей, при соприкосновении которых образуется электродуга, обладающая способностью приведения в действие любого осветительного оборудования.

Вторым узлом прибора является электромагнитный, который мгновенно реагирует на резкое повышение напряжения, в результате чего боек активизирует рычаг, размыкающий контакт сети.

Разрыв контакта внутри автомата приводит к образованию своей электродуги. Чтобы её ликвидировать предусмотрена камера из решеток, предназначенная для дробления и тушения высокотемпературного пламени.

Как рассчитать нагрузку на кабель по сечению?

Расчет нагрузки на кабель по сечению можно выполнить следующим образом:

1. Определите мощность нагрузки, которую необходимо подключить к кабелю. Это может быть указано на нагрузочном устройстве, либо можно рассчитать по формуле P = U x I, где P — мощность в Ваттах, U — напряжение в Вольтах, I — ток в Амперах.

2. Рассчитайте ток, который будет потреблять нагрузка. Для этого воспользуйтесь формулой I = P / U.

3. Определите тип кабеля и его сечение. Сечение кабеля указывается в квадратных миллиметрах (мм²).

4. Найдите коэффициент, который учитывает условия эксплуатации кабеля (температуру окружающей среды, способ монтажа, группу горючести материала оболочки кабеля и т.д.). Этот коэффициент обычно указывается в технических характеристиках кабеля.

5. Рассчитайте допустимый ток на основе сечения кабеля и коэффициента условий эксплуатации. Допустимый ток указывается в Амперах.

6. Сравните допустимый ток с расчетным током, который был определен на втором шаге. Если расчетный ток меньше допустимого тока, то сечение кабеля выбрано правильно. Если расчетный ток больше допустимого тока, необходимо выбрать кабель с большим сечением.

Например, если необходимо подключить нагрузку мощностью 2000 Вт при напряжении 220 В, то ток, потребляемый нагрузкой, будет равен 9,09 Ампер. Если использовать кабель с медной жилой и сечением 2,5 мм², при условиях эксплуатации, указанных в технических характеристиках кабеля, допустимый ток будет около 20 Ампер. Это значит, что кабель с таким сечением подходит для данной нагрузки.
