Если вы хотите обеспечить стабильное давление воды в вашем частном доме, то насосная станция – то, что вам нужно. Но как работает насосная станция и как ее выбрать? В этой статье мы расскажем о видах насосных станций, их параметрах и процессе установки.

Проживание в частном доме требует особой организации быта. Не всегда есть возможность выполнить врезку к центральной магистрали для подключения трубопровода к жилью. При строительстве жилья это нужно учитывать. Насосная станция для частного дома поможет организовать бесперебойное водоснабжение из скважины или колодца для бытовых или хозяйственных нужд. Нужно лишь разобраться в их видах, технических характеристиках, нюансах расчета и выбора. В помощь вам – наш сегодняшний обзор.

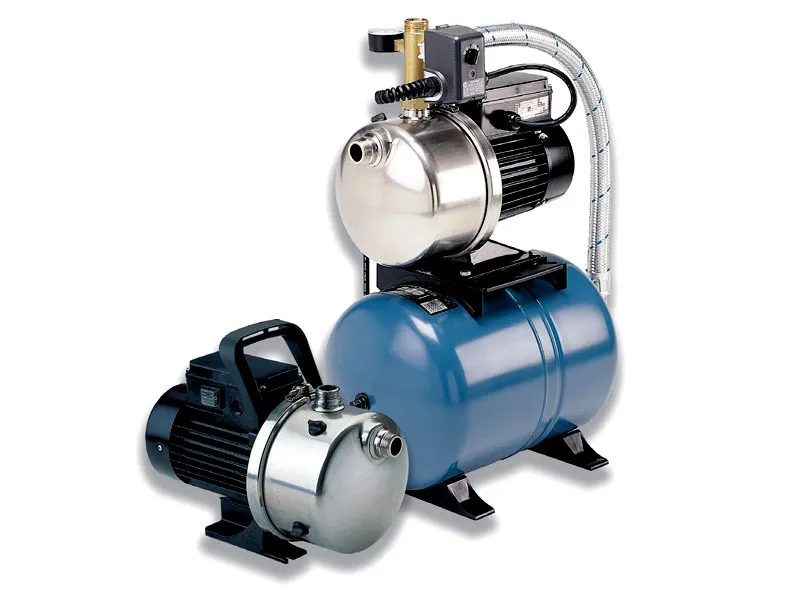

Образец насосной станции

Читайте в статье

• 1 Что такое насосная станция водоснабжения для частного дома и область ее применения
• 2 Насосная станция для частного дома:состав и конструкция
  • 2.1 Чугун
  • 2.2 Нержавеющая сталь
  • 2.3 Высокопрочный пластик
• 3 Как работает насосная станция
• 4 Автономное водоснабжение с насосной станцией: плюсы и минусы
• 5 Как правильно выбрать насосную станцию для частного дома
• 6 Основные технические параметры насосных станций
  • 6.1 Производительность
    • 6.1.1 Калькулятор расчета необходимой производительности насосной станции
  • 6.2 Расчет глубины забора жидкости
    • 6.2.1 Калькулятор расчета необходимой глубины всасывания насосной станции
  • 6.3 Подбираем объем гидроаккумулятора
  • 6.4 Как рассчитать напор воды
    • 6.4.1 Калькулятор расчета необходимого напора для насосной станции
  • 6.5 Параметры мощности и напряжения: на что обратить внимание
  • 6.6 Наличие систем автоматики
  • 6.7 Защита от «сухого хода» и перегрева двигателя
• 7 Виды насосных станций
  • 7.1 Поверхностные системы
  • 7.2 Погружные системы
• 8 Пошаговая установка насосной станции своими руками
• 9 Обзор популярных моделей и производителей
  • 9.1 Оборудование «Калибр СВД-410/2»
  • 9.2 Модель «Quattro Elementi Automatico 601»
  • 9.3 Насосная станция «Джилекс Джамбо 60/35 П-24 4021»
  • 9.4 Станция «Metabo HWW 3300/25 G»
  • 9.5 Насосная станция «Grundfos Hydrojet JP 5/60»
• 10 Где можно купить насосные станции для частного дома?
• 11 Несколько советов напоследок

Что такое насосная станция водоснабжения для частного дома и область ее применения

Из наименования становится понятным, что это общее название целой системы подачи или перекачки воды с комплексом вспомогательного оборудования. Ее можно установить для организации системы водоснабжения из скважины (колодца), либо подключить к центральной магистрали в случае недостаточного напора воды. В последнем случае необходимо установка дополнительного резервуара для накопления жидкости.

Оборудование с системой автоматики – это идеальное решение для организации автономного водоснабжения индивидуального дома. Такая станция имеет небольшой вес, что удобно для установки одним человеком. Основное – это грамотный подбор станции, исходя из индивидуальных параметров, и качественный монтаж.

Насосная станция для частного дома:состав и конструкция

Конструктивные особенности оборудования могут отличаться у разных производителей. Например, реле давления может быть подключено на гибком шланге или закреплено на трубе или резервуаре. Однако общая конструкция у всех одинакова.

В состав станции входят:

• различные виды насосов для повышения давления воды;
• вспомогательные элементы;
• гидроаккумулятор;
• напорный бак;
• элементы автоматики.

Производители предлагают оборудование, выполненное из чугуна, нержавейки или пластика.

Чугун

Насосное оборудование в корпусе из чугуна работают практически бесшумно. Невысокая стоимость – основное преимущество таких установок.

Важно! При выборе насосного оборудования в чугунном корпусе следует обратить внимание на антикоррозийную защиту внутренних стенок.

Основным недостатком такого материала можно считать большой вес. Кроме того, у него даже при хорошей антикоррозийной защите может образовываться налет в виде ржавчины.

Нержавеющая сталь

Корпуса из нержавейки такими недостатками не обладают. Два момента, на которые следует обратить внимание – шумная работа и высокая цена.

Высокопрочный пластик

Современный пластик по своим прочностным характеристикам не уступает чугуну или нержавейке.

Полимеры собрали основные достоинства своих предшественников:

• низкий уровень шума;
• при контакте с водой не изменяют свои физические параметры;
• небольшой вес;
• бюджетная стоимость.

Как работает насосная станция

Принцип функционирования достаточно прост. При помощи насосного оборудования вода поднимается и закачивается в накопительный резервуар, который установлен в доме.

Уровень жидкости регулируется при помощи специального датчика, благодаря которому электроэнергия расходуется экономно. Когда уровень воды становится ниже допустимой отметки, станция самостоятельно включается и наполняет резервуар. Все остальное время оборудование находится в нерабочем состоянии.

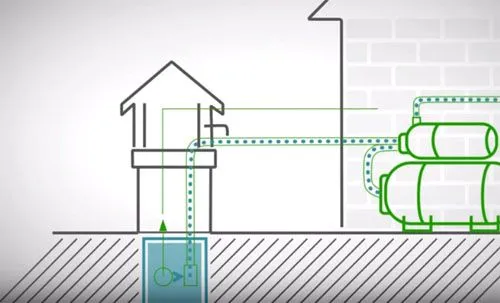

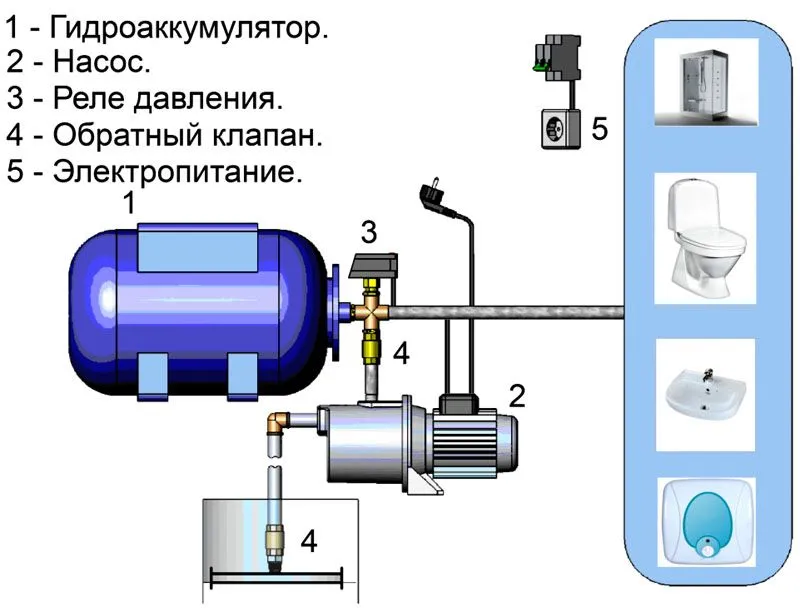

Принцип устройства и схема организации работы станции

Подробнее ознакомиться с принципом работы станции можно в следующем видео:

Автономное водоснабжение с насосной станцией: плюсы и минусы

Станции для частного дома обладают рядом неоспоримых достоинств:

• приемлемой стоимостью;
• простой монтажа;
• компактные размеры и комплектность;
• доступность к узлам для проведения технического обслуживания и ремонта;
• могут работать на скважинах малого диаметра;
• возможность сделать запасы воды, что является несомненным преимуществом в случае перебоев с подачей электрической энергии.

К сожалению, им присущи и некоторые недостатки, знать о которых лучше до момента выбора оборудования:

• может возникнуть перегрев электродвигателя;
• необходимо утепление и устройство вентиляции в помещении, в котором будет установлен насос;
• для глубины более 8 метровнужно дополнительное устройство эжектора;
• необходимость периодического проведения техобслуживания;
• чистка накопительной емкости и обратного клапана.

Как правильно выбрать насосную станцию для частного дома

При выборе следует уделить внимание следующим моментам:

• способ крепления установки на площадке, наличие кронштейнов и размещение подставок;
• защита корпуса от проникновения пыли и брызг жидкости. Этот параметр указывается производителями в виде маркировки IP. Чем выше данная характеристика, тем лучше качество защиты оборудования. Самое оптимальное значение — IP54 и выше. Это значит, что электротехнические узлы максимально защищены;
• встроенная система фильтрации воды исключает поломку или быстрый износ насоса в связи с попаданием взвесей из скважины (колодца). Кроме того, не всегда вода из подземного источника соответствует санитарным нормам. В этом случае потребуется установка системы фильтрации грубой и тонкой очистки на входе;
• если насосное оборудование устанавливается не стационарно и его планируется периодически перемещать, ручка для переноски будет удобным девайсом оборудования.

Грамотно выбранная станция обеспечит водой все точки водопотребления

Основные технические параметры насосных станций

При выборе водяного насоса для частного дома необходимо выполнить некоторые расчеты. Желательно, к расчетным величинам прибавить 10÷15% от полученных параметров для увеличения запаса прочности и продления срока эксплуатации.

Производительность

Для параметра производительности необходимо рассчитать количество жидкости, которая может подаваться в точки водоразбора за определенную единицу времени. Можно взять средние показатели из приведенной ниже таблицы, умножить на количество точек и сложить полученные показатели.

Для среднего дома можно останавливать выбор на станциях величиной производительности 3000÷6000 л/ч. Но для более точных расчетов предлагаем воспользоваться калькулятором ниже.

Калькулятор расчета необходимой производительности насосной станции

Расчет глубины забора жидкости

Для определения данной величины, необходимо знать физические величины скважины (колодца) и расстояние до места установки.

Основной параметр – расстояние от поверхности воды до насосной установки. Для того, чтобы правильно произвести расчеты, необходимо определить средний показатель поднятия жидкости в течение 1÷3 суток с поправкой около 10÷15% на параметры сопротивления трубопровода, обратного клапана и системы фильтрации.

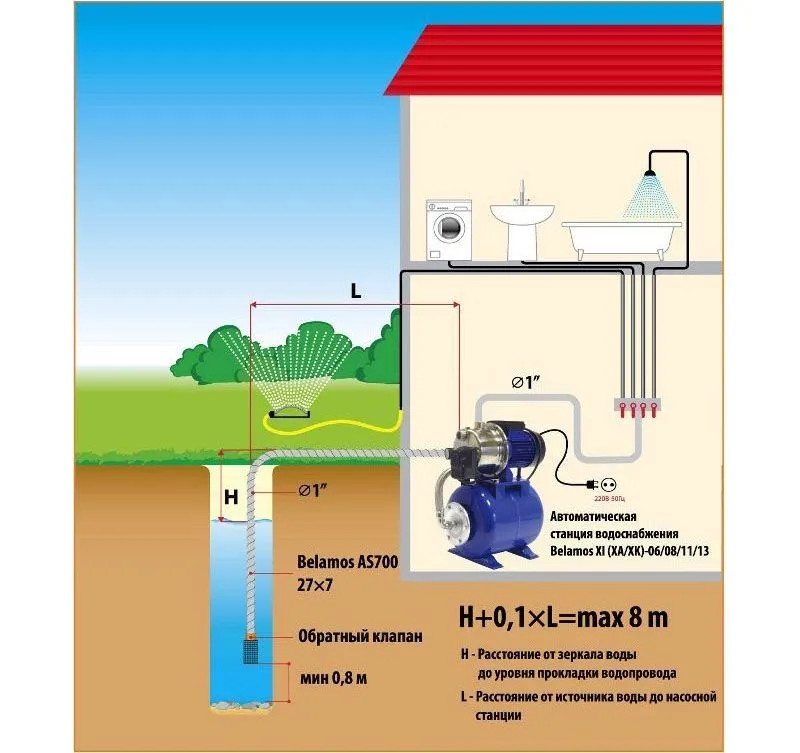

Расчет глубины забора

Еще один показатель – отношение вертикальных труб к горизонтальным. Его принимают в пропорции 1:10. Если расстояние от скважины до гидроаккумулятора 30 м, глубина скважины – 7 м, значит требуемая глубина забора: 7+30/10 = 10 метров.

Для облегчения расчетов предлагаем использовать специально разработанный калькулятор ниже.

Калькулятор расчета необходимой глубины всасывания насосной станции

Подбираем объем гидроаккумулятора

Объем гидроаккумулятора для системы водоснабжения прямо пропорционален запасу жидкости. Чем он выше, тем больше жидкости будет припасено на случай перебоев с электроэнергией.

Кроме того, от величины объема зависит частота включения насосного оборудования. Чем реже оно включается, соответственно потребление электроэнергии будет меньше и увеличится срок эксплуатации оборудования. Стоимость также зависит от объема.

Это следует знать! В целях экономии средств на приобретение гидроаккумулятора большего объема, установка расширительного бачка не рекомендуется. Он не приспособлен для накапливания жидкости, а служит для стабилизации давления в магистралях газопровода. Кроме того, он быстро выйдет из строя. Вода, накопленная в расширительном бачке, приобретает неприятный привкус и становится непригодна для питья!

Зависимость узлов от гидроаккумулятора

Как рассчитать напор воды

Эксплуатация станции будет максимально комфортна, когда вода в каждой точке водопотребления будет подаваться с необходимым напором. Это значит, что давление рассчитано верно для комфортного пользования.

• для крана, установленного на кухне, требуемый показатель давления 1÷1,5 атм., это равно 1÷15 м водяного столба;
• для ванны с джакузи или душевой напор должен быть выше.

Важно учитывать этажность дома, длину,материал и диаметр горизонтальной трубной разводки. Для расчета напора можно используйте специальный калькулятор ниже.

Калькулятор расчета необходимого напора для насосной станции

Параметры мощности и напряжения: на что обратить внимание

При выборе мощности следует учитывать следующие факторы:

• расстояние от источника до места установки;
• количество пользовательских точек;
• расход жидкости, которая может подниматься из скважины (колодца).

Для загородного жилья подойдут станции мощностью 600÷1500 Вт.

Основные устройства работают от сети с напряжением 220 В. Параметр подключения станций в 380 В можно встретить в производствах или многоэтажных домах.

Наличие систем автоматики

Автоматическое управление самостоятельно контролирует уровень жидкости в резервуаре. При достижении минимальных показателей производят запуск установки. Если станция приобретается для дачного участка, такое управление может быть заменено ручным, так как дополнительные затраты в данном случае нецелесообразны.

Защита от «сухого хода» и перегрева двигателя

Это дополнительная функция, которая отключает работу оборудования при прекращении подачи водных потоков, тем самым защищая двигатель от холостого хода, следовательно, перегрева мотора и выхода его из строя.

Производители в некоторых станциях предусмотрели отключение мотора при работе на повышенных оборотах. Это существенно продлевает срок эксплуатации, хоть и увеличивает стоимость оборудования.

Оборудование с защитой от сухого хода

Виды насосных станций

При выборе в первую очередь следует уделить внимание компании-производителю. Данное приобретение делается на много лет, стоит оно немало, поэтому экономия на данном этапе может вылиться в бесконечные проблемы в будущем.

Поверхностные системы

Поверхностные устройства предназначены для работы на глубине до 8 метров. Станции справляются с загрязненными потоками, не боятся попадания воздушных масс в систему. Основной негативный момент, с которым сталкиваются пользователи, повышенный уровень шума, что вполне решается установкой насосного оборудования в кессоне либо в пристройке.

Поверхностные станции подразделяются:

• на центробежные, которые могут поднимать воду с глубины до 9 м;
• вихревые. Их можно применять для увеличения давления жидкости в системе. Могут работать на небольших глубинах. Основное их преимущество – компактные размеры, простой монтаж, доступность к узлам или элементам для проведения техобслуживания или ремонта и невысокая стоимость.

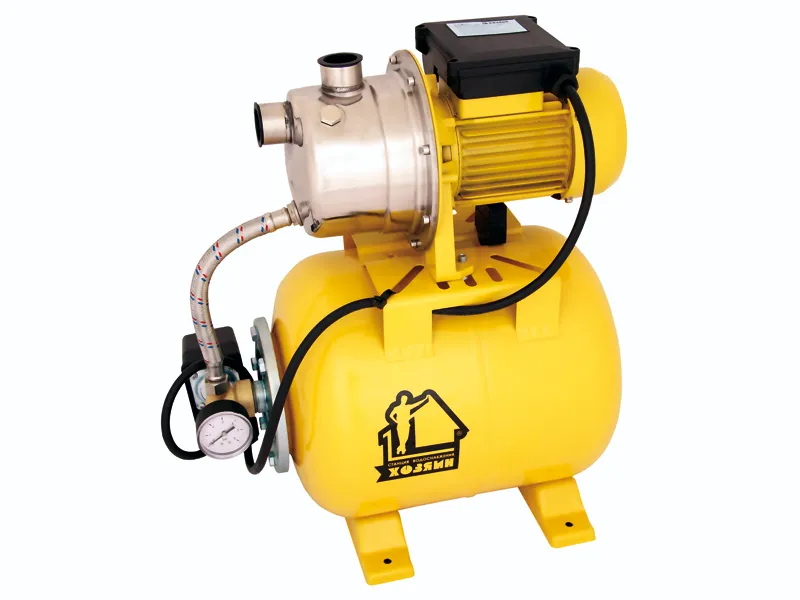

Поверхностная насосная станция для дачи

Погружные системы

Погружное оборудование способно поднимать водные массы с глубины до 50 м. Основное отличие от аналогов – установка непосредственно в скважине (колодце). Этот момент несколько ухудшает доступ к узлам для устранения неисправностей насосной станции для частного дома.

Стоимость погружной станции достаточно высокая, но в качестве бонуса оборудование имеет ряд положительных моментов:

• установки с достаточно долгим сроком функционирования;
• возможность работы с большими глубинами;
• широкий выбор моделей разных технических характеристик;
• стационарная установка;
• работа в бесшумном режиме;
• защита от сухого хода и перегрева;
• повышенная надежность.

Погружная станция

Пошаговая установка насосной станции своими руками

После тщательного выбора оборудования и его приобретения, можно приступать к основному этапу – установке и подключению к системе водоснабжения. Выполнить самостоятельно данный вид работ несложно. Предлагаем посмотреть пошаговый процесс монтажа насосной группы:

Фото	Описание работ
	Перед работой необходимо подготовить следующее оборудование и материалы: насосную станцию; фильтр очистки воды (если его не было в базовой комплектации оборудования); гофрированный шланг для забора жидкости; обратный клапан с фильтром; шланг для подачи жидкости; лента-фум; коннекторы; пистолеты для полива, отвертка, разводной ключ,нож канцелярский.
	Разрабатываем схему установки насосной станции в частном доме.

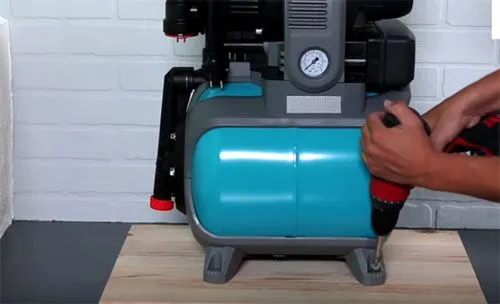

	Выполняем закрепление на основание оборудования в хозпостройке или в подсобном помещении дома.
	Диаметр гофрированного шланга должен быть не менее диаметра впуска насоса. Для обеспечения герметизации резьбовых соединений следует использовать фум-ленту.

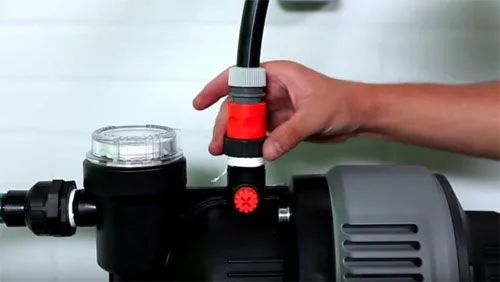

	Подсоединяем шланг к подготовленному впуску насоса. Если в насосе изначально не был предусмотрен фильтр очистки, его следует установить между шлангом и станцией.
	На другом конце шланга необходимо установить заборный обратный клапан.
	Необходимо провести соединение станции с системой водоснабжения с помощью коннекторов.
	Во избежание вибраций при работе насоса,можно использовать гофрированный шланг.

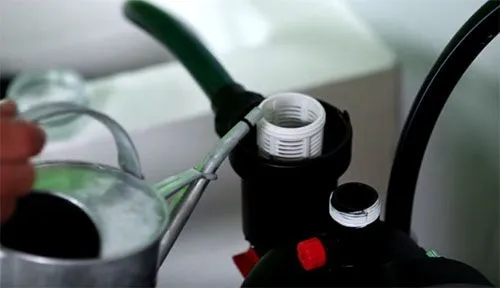

	Для подготовки насоса к работе необходимо заполнить водойчерез отверстие подачи крышку встроенного фильтра или заливную горловину.

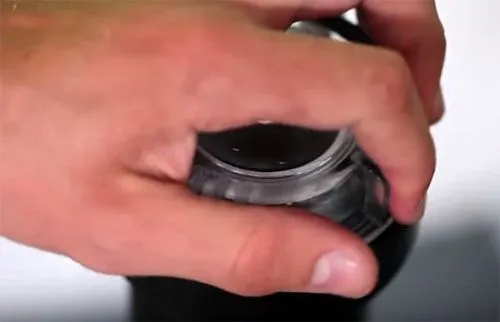

	После заполнения выпускное соединение необходимо завернуть.
	Подключить кабель к розетке.
	Для защиты от сухого хода необходимо подключить переносной поплавок.
	Перед началом работы необходимо открыть краны, чтобы выпустить воздух.
	После включения насоса и подачи воды, краны следует закрыть.

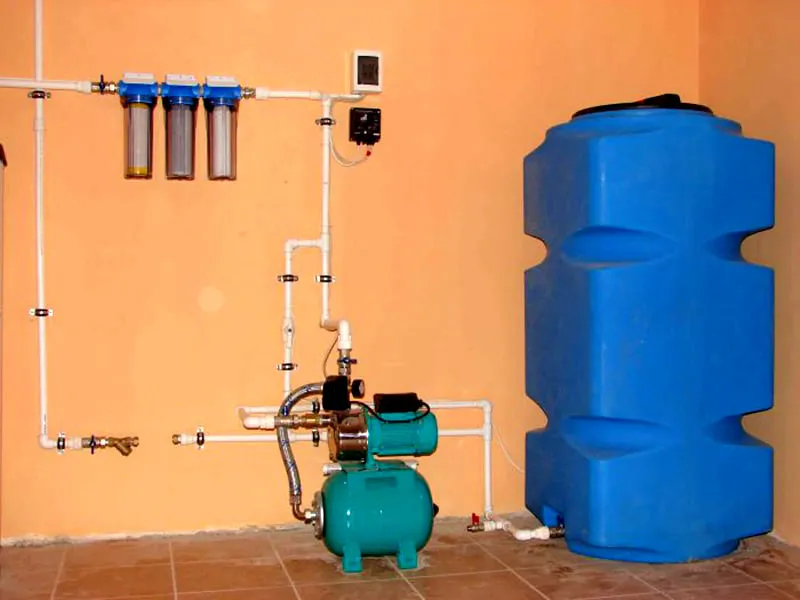

	Полноценная система водоснабжения в доме.

Более подробно данный процесс можно посмотреть в видео ниже:

Обзор популярных моделей и производителей

Производители предлагают достаточно широкий выбор моделей с разными характеристиками. Можно без труда подобрать для работы в условиях частного дома оптимальную по индивидуальным параметрам модель.

Из отечественных производителей хорошо зарекомендовали себя установки «Джилекс». Они адаптированы к нашим условиям. Неплохие отзывы у оборудования «Вихрь» и «Зубр». Это совместное производство российских изготовителей на китайских производствах.

Немецкие производители считаются лидерами данного сегмента рынка. Можно выделить следующие компании:

• «Wilo SE»;
• «Gardena»;
• «Grundfos»;
• «Metabo»;
• «Kärcher».

Высокую популярность заслужили и известные бренды из Италии:

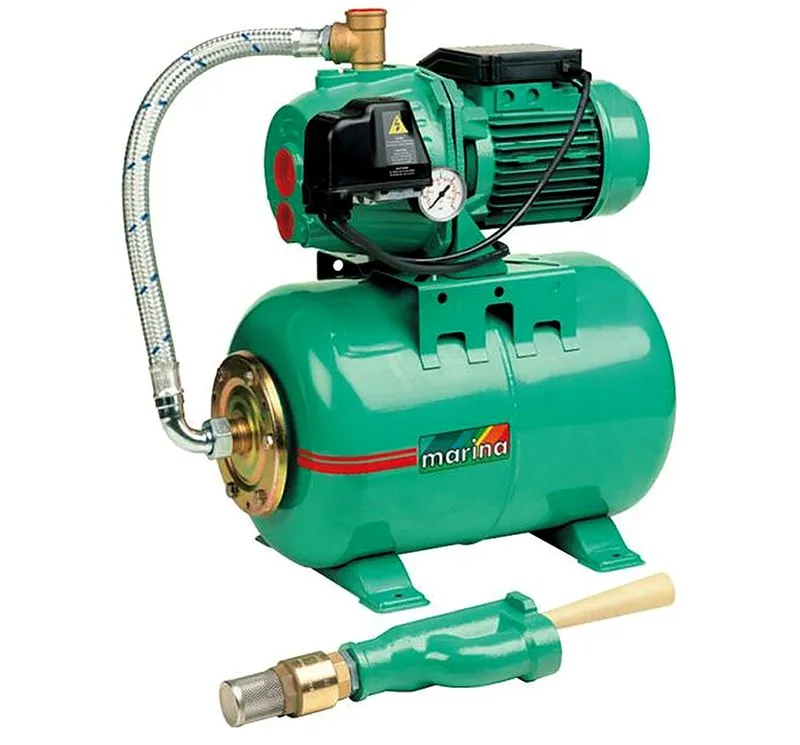

• «Marina»;
• «Pedrollo»;
• «Ergus».

Для того, чтобы определиться с выбором насоса для воды в частном доме, предлагаем обзор наиболее популярных станций с описанием отличительных характеристик.

Оборудование «Калибр СВД-410/2»

Модель  «Калибр СВД-410/2»

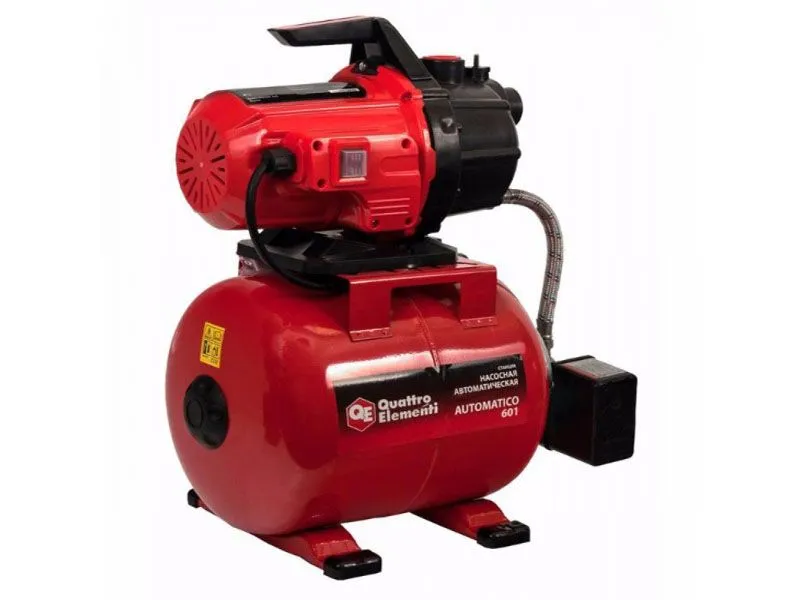

Модель «Quattro Elementi Automatico 601»

Модель «Quattro Elementi Automatico 601»

Насосная станция «Джилекс Джамбо 60/35 П-24 4021»

Модель «Джилекс Джамбо 60/35 П-24 4021»

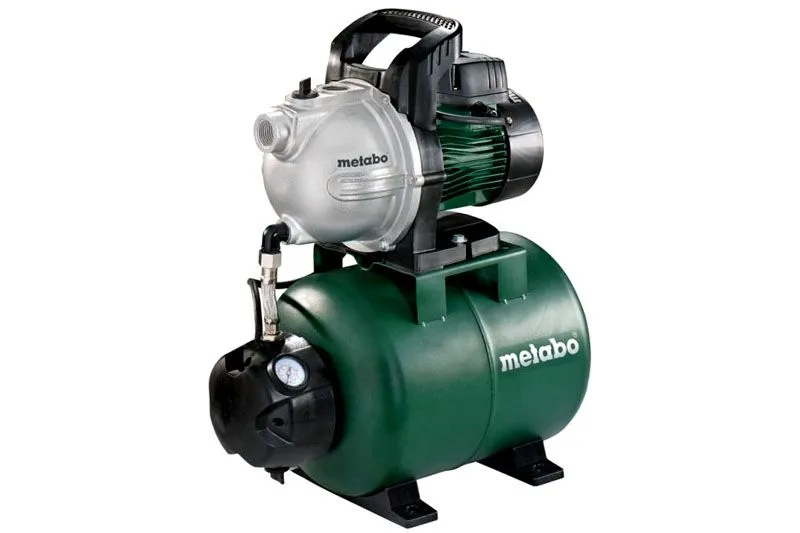

Станция «Metabo HWW 3300/25 G»

Модель «Metabo HWW 3300/25 G»

Насосная станция «Grundfos Hydrojet JP 5/60»

Модель «Grundfos Hydrojet JP 5/60»

Где можно купить насосные станции для частного дома?

Подобрать насосное оборудование по требуемым параметрам можно в торговых точках, которые занимаются реализацией бытовой техники. Как вариант, обратиться к непосредственным производителям, которые на своих сайтах размещают каталоги с указанием видов и цен на бытовые насосные станции для водоснабжения.

При покупке следует поинтересоваться гарантийными обязательствами производителя, возможностью сервисного обслуживания и наличием запасных частей к конкретной модели в вашем районе.

Несколько советов напоследок

Выбор станции зависит от бюджета семьи. Однако экономить на данном этапе не следует. Важно подобрать оборудование с хорошим объемом гидроаккумулятора. Это поможет продлить срок службы станции. Кроме того, покупку необходимо делать только у проверенных изготовителей. Надеемся, что все советы в данной статье помогут выбрать качественную и надежную станцию.

Установка насосной станции в частном доме

Если после статьи еще остались вопросы, предлагаем посмотреть следующее видео, как выбрать насос:

Как правильно подключить насосную станцию на даче?

Чтобы правильно подключить насосную станцию на даче, следует следовать следующим шагам:

1. Выбрать место установки насосной станции, обычно это подвал или крытый помещение.

2. Определить источник электроэнергии и подключить насосную станцию к электросети.

3. Подключить входной и выходной шланги к насосу и системе водоснабжения.

4. Запустить насосную станцию и проверить, что она работает нормально.

5. Установить необходимые защитные приборы, такие как автоматический выключатель, датчик высоты воды и т. д.

Обратите внимание, что подключение насосной станции требует определенных знаний и навыков в электрике и сантехнике, поэтому, если у вас нет необходимых знаний и навыков, рекомендуется

Чтобы правильно подключить насосную станцию на даче, следует учитывать несколько важных факторов, включая тип насоса, назначение, место установки, мощность и характеристики электроснабжения.

Необходимо убедительно следовать инструкциям по установке и подключению, выданным производителем насосной станции. Рекомендуется также прибегнуть к помощи квалифицированного электрика, если не имеете достаточных знаний и опыта в этой области.

Основные шаги подключения насосной станции на даче:

1. Подготовьте место установки насосной станции, включая подготовку электроснабжения и водопровода.
2. Установите насосную станцию в указанное место и подключите ее к водопроводу.
3. Подключите насосную станци

Для подключения насосной станции на даче нужно выполнить следующие шаги:

1. Подготовить необходимые инструменты и материалы: насос, трубы, фитинги, электрокабель, электронасосная аппаратура.

2. Выбрать место для установки насоса. Обычно он устанавливается в подвале, но может быть установлен и на открытом воздухе.

3. Подготовить трубопроводы для подключения насоса к водоснабжению и отведению воды.

4. Подключить насос к трубопроводам, используя фитинги и трубы.

5. Подключить электрокабель к насосу и электросети.

6. Проверить качество подключения и электронасосную аппаратуру.

7. Запустить насос и проверить его работу.

Это основные шаги для подключения насосной станции на даче. Для более то

Прежде чем подключать насосную станцию на даче, следует убедиться в том, что все компоненты, такие как насос, двигатель, контроллер и т. д., установлены и готовы к работе. Затем необходимо проверить входное напряжение, чтобы убедиться, что оно соответствует требованиям насоса и других компонентов.

Далее, необходимо подключить входные и выходные трубы к насосу и источнику воды. Это может включать в себя использование фитингов, гибких шлангов или фиксированных труб. Обычно необходимо использовать герметические уплотнения или технический клей, чтобы гарантировать надежные и герметичные соединения.

Последним шагом является подключение насосной станции к электросети и запуск ее для проверки ра

Чтобы правильно подключить насосную станцию на даче, следует следовать следующим шагам:

1. Выбрать место установки насосной станции, обычно это подвал или крытый помещение.

2. Определить источник электроэнергии и подключить насосную станцию к электросети.

3. Подключить входной и выходной шланги к насосу и системе водоснабжения.

4. Запустить насосную станцию и проверить, что она работает нормально.

5. Установить необходимые защитные приборы, такие как автоматический выключатель, датчик высоты воды и т. д.

Обратите внимание, что подключение насосной станции требует определенных знаний и навыков в электрике и сантехнике, поэтому, если у вас нет необходимых знаний и навыков, рекомендуется

Чтобы правильно подключить насосную станцию на даче, следует учитывать несколько важных факторов, включая тип насоса, назначение, место установки, мощность и характеристики электроснабжения.

Необходимо убедительно следовать инструкциям по установке и подключению, выданным производителем насосной станции. Рекомендуется также прибегнуть к помощи квалифицированного электрика, если не имеете достаточных знаний и опыта в этой области.

Основные шаги подключения насосной станции на даче:

1. Подготовьте место установки насосной станции, включая подготовку электроснабжения и водопровода.
2. Установите насосную станцию в указанное место и подключите ее к водопроводу.
3. Подключите насосную станци

Для подключения насосной станции на даче нужно выполнить следующие шаги:

1. Подготовить необходимые инструменты и материалы: насос, трубы, фитинги, электрокабель, электронасосная аппаратура.

2. Выбрать место для установки насоса. Обычно он устанавливается в подвале, но может быть установлен и на открытом воздухе.

3. Подготовить трубопроводы для подключения насоса к водоснабжению и отведению воды.

4. Подключить насос к трубопроводам, используя фитинги и трубы.

5. Подключить электрокабель к насосу и электросети.

6. Проверить качество подключения и электронасосную аппаратуру.

7. Запустить насос и проверить его работу.

Это основные шаги для подключения насосной станции на даче. Для более то

Прежде чем подключать насосную станцию на даче, следует убедиться в том, что все компоненты, такие как насос, двигатель, контроллер и т. д., установлены и готовы к работе. Затем необходимо проверить входное напряжение, чтобы убедиться, что оно соответствует требованиям насоса и других компонентов.

Далее, необходимо подключить входные и выходные трубы к насосу и источнику воды. Это может включать в себя использование фитингов, гибких шлангов или фиксированных труб. Обычно необходимо использовать герметические уплотнения или технический клей, чтобы гарантировать надежные и герметичные соединения
