Установка обратного клапана на насосную станцию: до или после насоса? Где лучше разместить клапан

В данной статье мы рассмотрим, где лучше устанавливать обратный клапан на насосную станцию: до или после насоса. Мы расскажем, как это влияет на работу системы и как правильно выбрать место установки. Если вы хотите узнать, как правильно установить обратный клапан, то данная статья для вас.

Содержание

Целевое назначение обратного клапана насоса

Основные виды обратных клапанов

Основные правила установки

Обратный клапан идет до или после насоса?

Как узнать, работает ли обратный клапан?

Часто задаваемые вопросы

Ключевые правила выбора обратного клапана для насоса

Коротко о главном

Ключевым правилом корректного функционирования насосных систем является правильный подбор обратного клапана для помпы. При выборе клапана для своего оборудования следует обратить внимание на виды клапанов и сферы их применения.

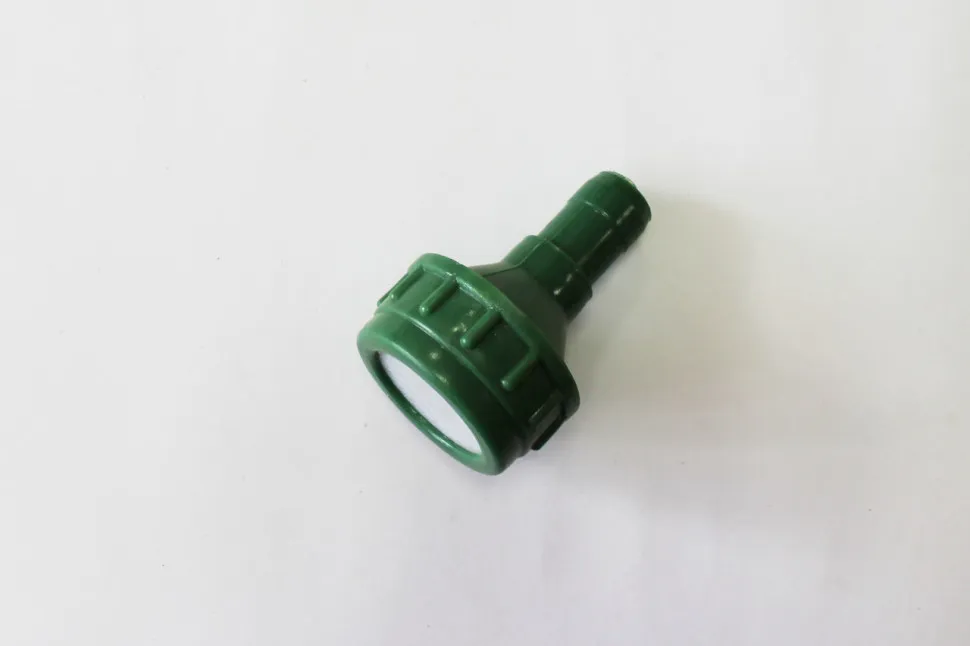

Вариант обратного клапана

Целевое назначение обратного клапана насоса

Основное назначение клапана – автоматическое открывание для создания и поддержания ровного напора и автоматическое возвращение в положение закрытия, что служит для предотвращения обратного потока при выключенной помпе. Также существует дополнительная функция, которая обычно не упоминается – минимизация потребления энергии. Также важный момент: защита клапаном насосной системы и трубопровода от возможных резких перепадов давления, которые могут быть вызваны внезапным закрытием.

Каждый проектировщик насосной станции, скорее всего, встречался с проблематикой захлопывания клапана, вызванного внезапной остановкой обратного потока через закрывающий обратный клапан для насосной станции. Чтобы избежать подобного неожиданного закрытия, клапан должен обеспечивать очень быстрое закрытие либо медленно закрываться с помощью устройств масляного бачка. Существует три основные категории этой детали: обратные клапаны с подъемным механизмом, поворотные обратные клапаны и обратные клапаны с помощью дроссельной заслонки.

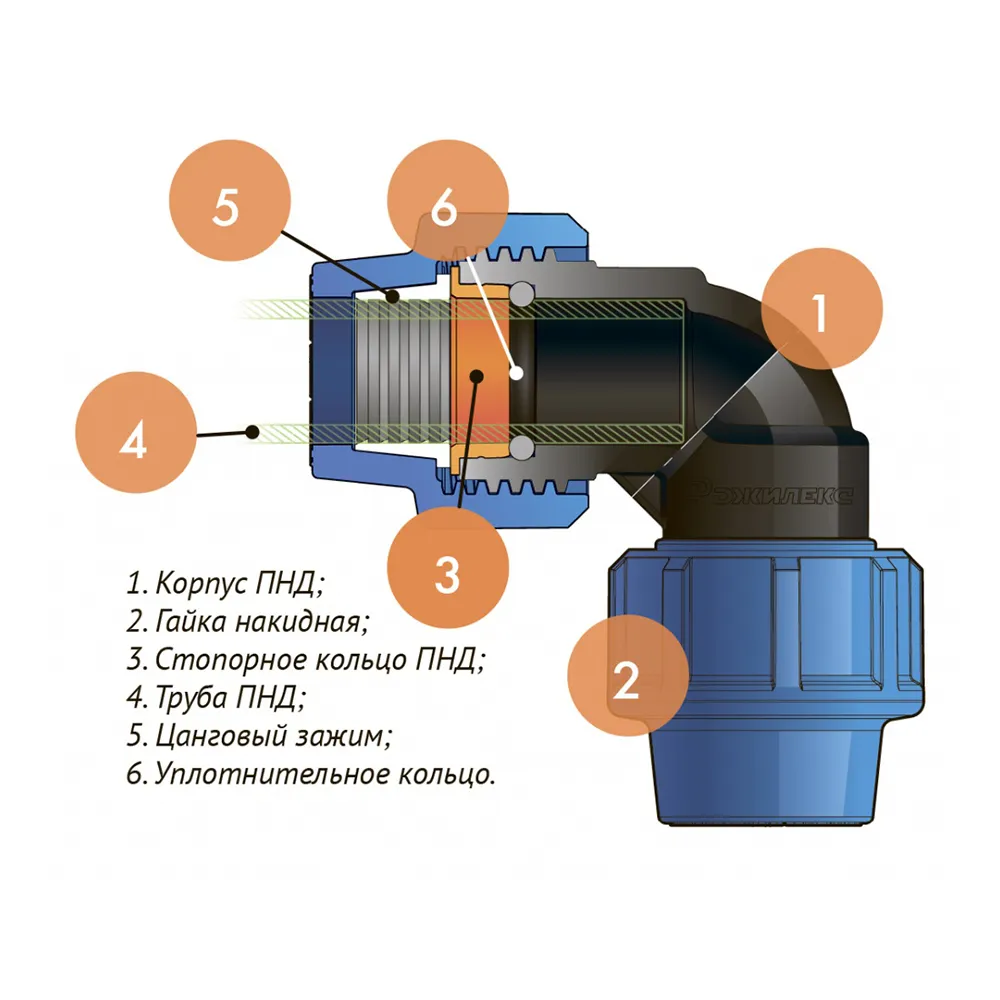

Соединение труб

Основные виды обратных клапанов

Оптимальным решением для использования с насосами, как правило, выступает клапан, который имеет минимальные потери на трение. Потери на трение представляют собой снижение напора воды, что бывает обусловлено эффектом вязкости в трубопроводе. Монтажники в большинстве случаев рекомендуют использовать элементы, которые обеспечивают минимизацию трения в трубопроводе и, как следствие, не оказывают негативного влияния на напор воды.

Еще одним популярным выбором выступают краны шарового типа и задвижки. Шаровые или дисковые краны представляют собой клапаны, основной составляющей которых является сферический диск с отверстием (как правило, посередине). Они способствуют контролю над силой напора, проходящего через насос. Они могут обеспечить идеальное перекрытие потока.

Шаровой клапан чугунный

Задвижки – это комплектующие, механизм открытия которых связан с использованием защелки или клина, которые поднимаются или опускаются, пропуская напор воды или перекрывая его. Они не рекомендованы для использования с целью обеспечения регулирования потока.

Задвижка, фланцевый тип

Еще один вид – соленоидные (электромеханические устройства, которые управляются электрическим током с использованием соленоида или спиральной катушки). Данный тип комплектующих может представлять опасность для работоспособности и целостности насосов, изготовленных из пластика. Это связано с высокой скоростью их закрытия. Высока вероятность того, что они могут спровоцировать гидравлический удар. Гидравлический удар представляет собой скачок давления, возникающий при необходимости жидкости резко остановиться или внезапно сменить направление. В результате может произойти поломка задней части насосного аппарата. Рекомендация при использовании электромагнитного клапана: необходимо увеличить промежуток времени, который необходим для его закрытия. Таким образом будет минимизирована возможность возникновения гидроудара и последующих повреждений оборудования.

Соленоидный вид

Клапаны обеспечивают поддержку и регулировку функционирования помпы. Обязательно необходимо правильно подобрать оборудование, делая акцент на условиях эксплуатации.

Процесс организации системы отопления и/или водоснабжения/водоотведения требует обратного клапана насосной станции, однако нужно понять, какой именно необходимо установить. Каждая его разновидность направлена на достижение определенных целей. Среди типов выделяют подъемный и поворотный.

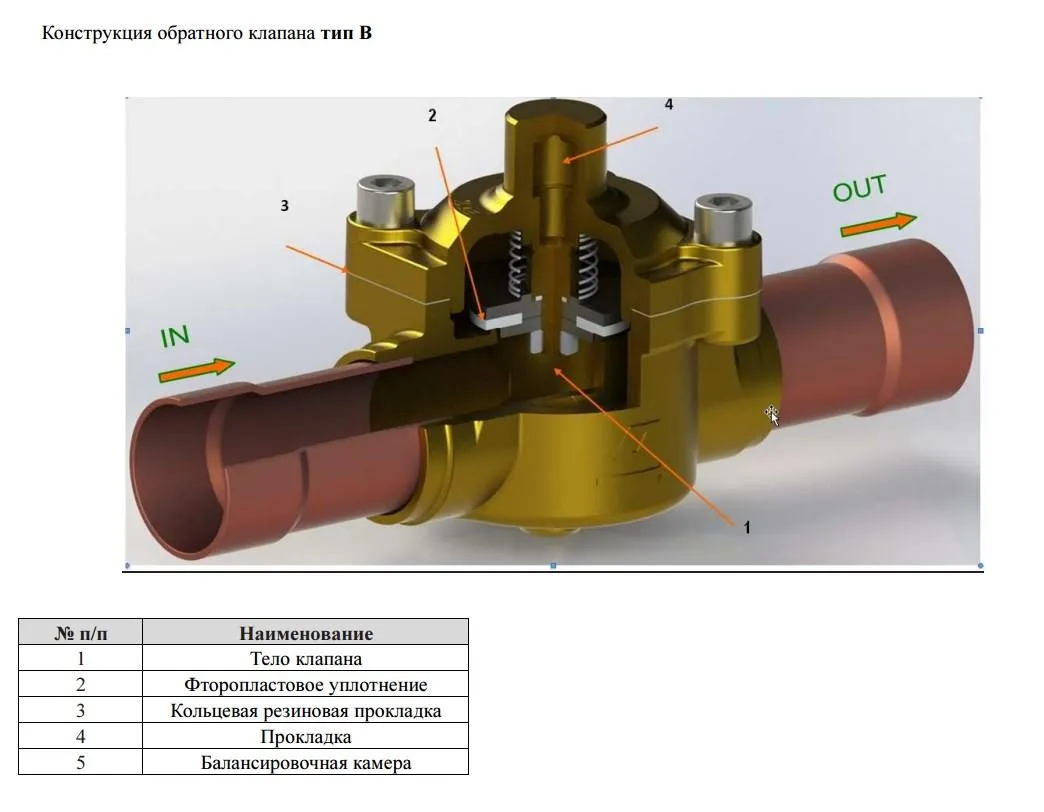

Конструкция обратного клапана

Подъемный тип

Они, как правило, целесообразны для установки в многоквартирных домах, на промышленных объектах (в частности, электростанциях) и в системах водоснабжения/водоотведения. У них отсутствуют внешние движущиеся части. Данный тип отличается низкой стоимостью и высокой надежностью. При длительном использовании на протяжении нескольких лет клапаны тратят больше энергии, что связано с постоянным нахождением диска в водном потоке, что в свою очередь обуславливает его износ и снижение первоначальных эксплуатационных характеристик.

Популярными являются бесшумные типы. Бесшумный обратный клапан имеет важное отличие – тихое закрытие. Напор сдвигает диск, в результате создается ровное движение жидкости. При остановке насоса пружина сдвигает диск в седло, прежде чем напор станет противоположным. Данный механизм действия и обеспечивает бесшумное закрытие. Этот тип комплектующих обычно применяется в системах с очищенной водой, которая подается под высоким напором. Еще один вариант – обратные клапаны сопла, которые похожи на предыдущий вариант. Широко распространены для применения в системах с высоким давлением. В бытовых условиях использование нецелесообразно. Они нужны для промышленного и коммерческого использования (в частности, в сфере энергетики).

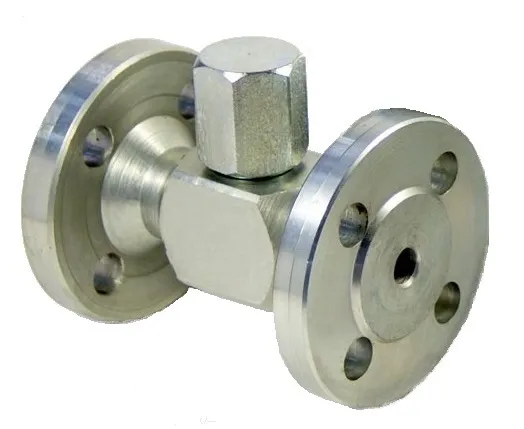

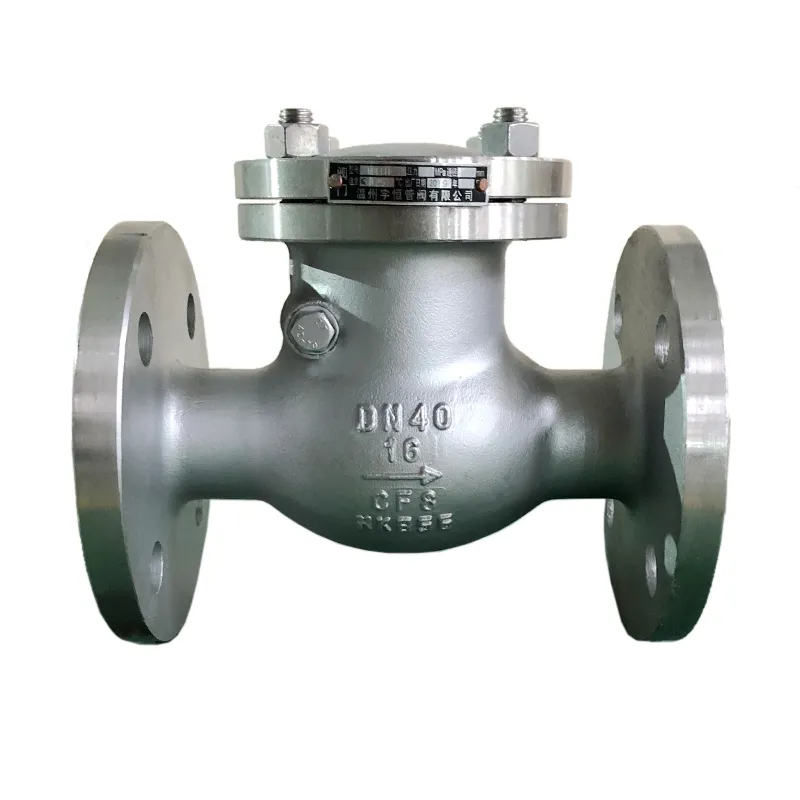

Клапан обратный подъемный фленцевый

Поворотный тип

Их, как правило, целесообразно использовать в системах водоснабжения/водоотведения. Отличаются простотой использования, компактностью и экономичностью. Данные устройства укомплектованы шариком с резиновым покрытием. Данный шарик входит/выходит из седла в зависимости от перемещения потока воды в одну или другую сторону.

Шар проходит относительно продолжительный путь, когда насос отключается. В связи с этим у данных комплектующих прослеживается высокая тенденция к захлопыванию, если напор достаточно высокий. Существует несколько разновидностей данного типа.

• Обратные клапаны поворотного типа – одни из наиболее распространенных комплектующих данной категории при использовании в системах для перекачки как очищенных, так и сточных вод. Они являются автоматическими, для функционирования не предполагается наличие внешнего источника питания, работа зависит от направления потока жидкости.

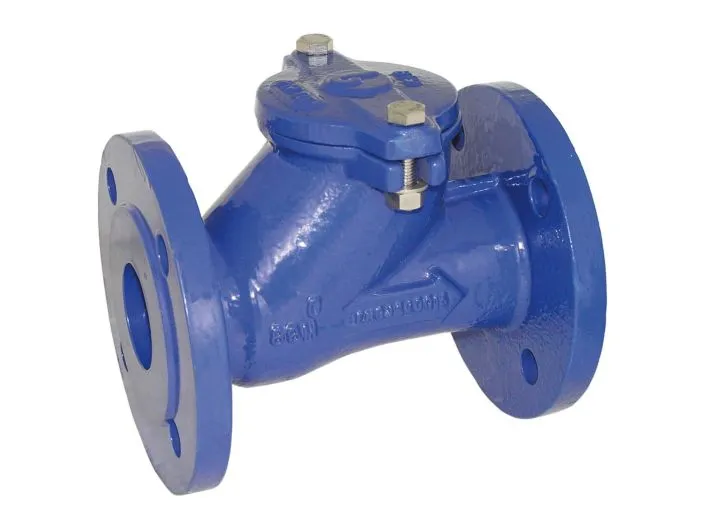

Клапан обратный шаровой

• Клапаны с двойным диском. Отличается вафельной конструкцией с двумя дисками, которые имеют D-образную форму. Диски поворачиваются в сторону при движении потока воды через клапан. Обладает отличными противозадирными показателями, однако он не рекомендуется для использования со сточными водами. Из недостатков: подверженность вибрации и преждевременному износу с потерей первоначальных эксплуатационных характеристик.

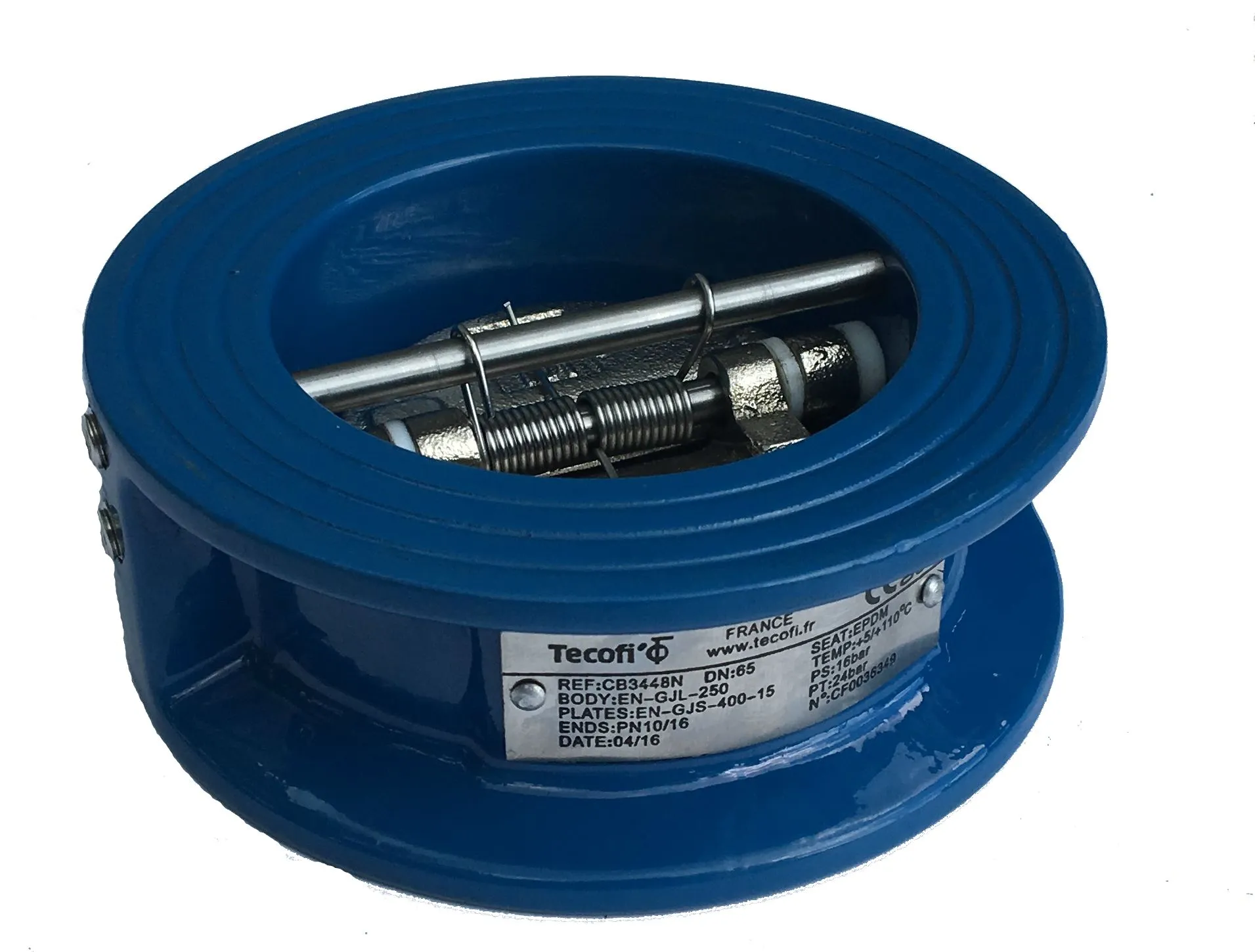

Клапан обратный межфланцевый

• Традиционный обратный клапан качели – самый часто встречающийся. Используется как в системах водоснабжения, так и канализации. Отличительные особенности: металлические либо упругие седла имеют угол поворота 60-90 градусов. К недостатку можно отнести: тенденция хлопать, обусловленная большим ходом, трением в набивке и инерцией диска. В отдельных случаях применяются воздушные подушки, позволяющие значительно снизить звуковые эффекты. Хотя некоторые считают, что рычаг и пружина – лучший аксессуар, поскольку они позволяют клапану закрываться быстрее.
• С наклонным диском. По конструкции практически схож с традиционным за одним отличием: возможность потока жидкости курсировать по обе стороны диска. Данное обстоятельство способствует тому, что у системы практически полностью отсутствуют потери напора при работе. Не рекомендуется к использованию со сточными водами, так как штифты могут собирать мусор. Подходит для эксплуатации с чистой водой или очищенными сточными водами.

Основные правила установки

Обратные клапаны предотвращают отток воды в противоположном направлении и способствуют защите оборудования и прочих составляющих системы водоснабжения/водоотведения/отопления: трубопроводов, насосов и компрессоров. Однако для адекватного функционирования нужно обеспечить правильный монтаж комплектующих. Если установка была проведена с ошибками и недочетами, в системе могут появиться утечки, что приведет к нарушению целостности всей системы.

Вариант установки

Поворотные клапаны, двухдисковые, бесшумные подпружиненные – регулируют поток жидкости, но имеют разный механизм этой регулировки. Поворотные работают благодарю диску, поворачивающемуся внутрь/наружу относительно напора жидкости. Двухстворчатые функционируют за счет пружины, закрывающей две «двери» для остановки потока. Подпружиненные с осевым потоком отличаются комплексной конструкцией диска и штока, дополнительно используются пружины сжатия, закрывающие клапан до изменения направления напора на противоположное. Последнее важно, так как данная конструкция при быстром закрытии в то же время снижает возможность возникновения гидравлического удара – критическая неисправность, которая может произойти при внезапном отключении насоса или резком закрытии клапана.

Схема насосной станции

Установка этой детали рекомендуется, если есть вероятность возникновения обратного потока жидкости, которая транспортируется по трубопроводу, что может спровоцировать повреждение системы. Иногда высокое скопление конденсата может вызвать гидроудар. Монтаж обратных клапанов на трубопроводах, собирающих конденсат, предотвращает поломки благодаря автоматическому предотвращению обратного потока.

Важно! Правильно подобранный и установленный обратный клапан защищает всю гидросистему.

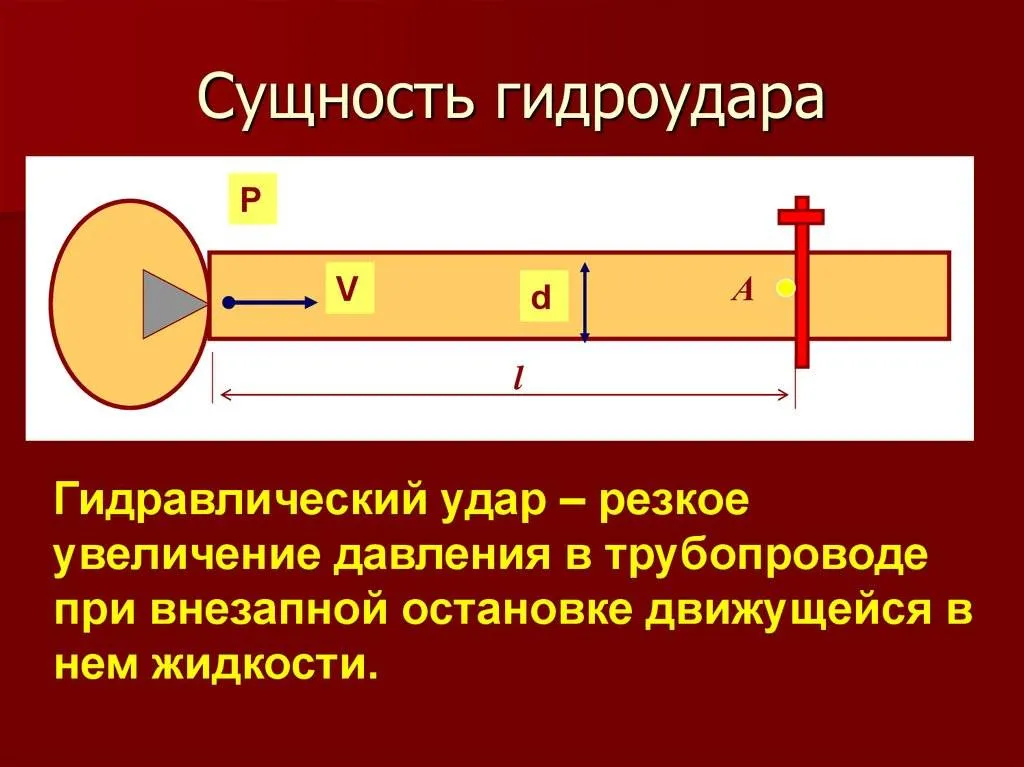

Гидравлический удар

Чтобы воспользоваться всеми достоинствами элемента, необходимо следовать правилам монтажа. Даже небольшая ошибка способна значительно снизить эффективность всей системы, а порой вызвать повреждения, ведущие к сложному и дорогостоящему ремонту. Важно обращать внимание на следующее:

• Правильный выбор детали. Если установленный клапан не подходит по размеру к трубопроводу, не совместим с материалом или ориентацией трубы, не соответствует направлению движения жидкости и скорости напора, весь процесс водоснабжения/водоотведения будет неэффективен. Также появится риск преждевременного износа и отказа от работы его составляющих.
• Место установки относительно насоса. Это один из наиболее важных моментов. Не все комплектующие способны функционировать в вертикальной гидросистеме. Также стоит учитывать, чтобы клапан был расположен на расстоянии, которое не меньше 5 диаметров трубы от следующих элементов: колена, тройники, фитинги, иные клапаны. Это может спровоцировать турбулентность.
• Деталь должна быть правильно сориентирована. Для этого нужно проверить направление стрелки потока (она может быть нарисована на самой детали или сопровождающей бирке; также можно узнать в инструкции). Эта стрелка определяет нужное положение детали относительно направления движения жидкости в трубопроводе.

Обратный клапан для канализации

Обратный клапан идет до или после насоса?

На насосах с крыльчаткой обычно устанавливаются внешние обратные клапаны, чтобы предотвратить потерю воды или ненужное давление напора на крыльчатке. На всасывающей стороне насоса должны быть установлены сетчатые фильтры, чтобы предотвратить попадание мусора в насос.

Насос должен быть спроектирован таким образом, чтобы он мог преодолевать энергию, необходимую для полного открытия обратного клапана.

Обратный клапан до насоса

Чаще всего такой клапан используется для удержания воды в насосе при отключении двигателя. По существу, он обычно располагается на входящей всасывающей трубе перед фильтрующим насосом.

Он может быть установлен на горизонтальных или вертикальных участках трубопровода с направлением потока вверх. Монтаж для вертикальной установки имеет решающее значение.

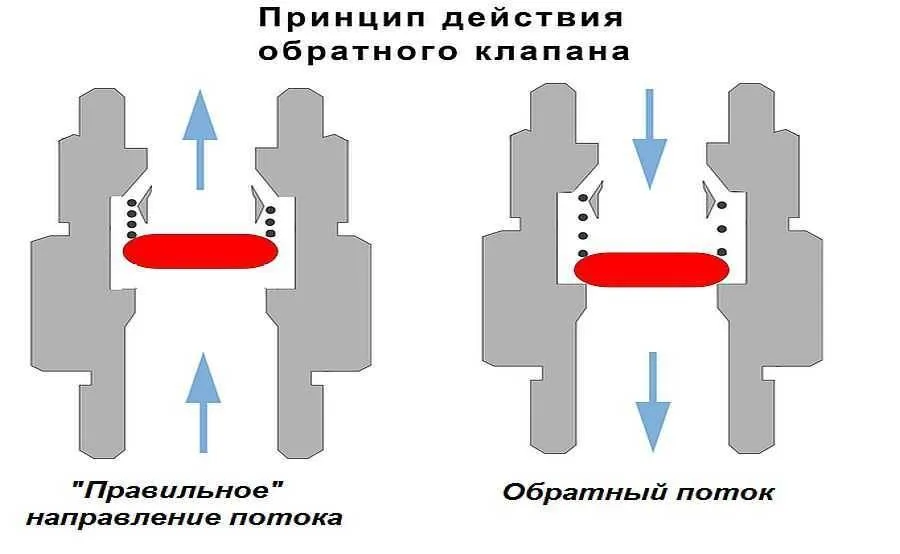

Принцип работы

Как узнать, работает ли обратный клапан?

Для этого следует положить руку на него и приложить ухо к нему, если температура жидкости позволяет сделать это. Любой звук текущей жидкости указывает на утечку. Правильно работающий клапан издает только негромкий щелчок. Это указывает на то, что деталь закрывается и препятствует течению воды в обратном направлении.

Клапаны обеспечивают регулировку потока воды через помпу. Они поддерживают правильное давление в системе, что является превентивной мерой от возможной поломки. Для правильного функционирования системы к насосу любого типа рекомендуется подсоединить два клапана. Один из них монтируется на входе (всасывании), а второй располагается на выходе (зона нагнетания).

Важно соблюдать рекомендованные расстояния до насоса, что позволит обеспечить длительный срок службы системы. Это можно определить, используя в качестве меры ширину каждого клапана. Например, если помпа имеет входное отверстие диаметром 2,5 сантиметров и выходное 1,25 сантиметров, то клапан целесообразно установить на расстоянии не менее 25 сантиметров со стороны всасывания и 12,5 сантиметров в зоне нагнетания.

Вариант установки двух обратных клапанов: до и после насоса

Чтобы контролировать напор в насосной системе, всегда нужно регулировать течение жидкости с помощью клапана, который расположен на стороне выпуска. Если для решения данного вопроса пользователь будет использовать клапан, который расположен на всасывающей стороне, подобные манипуляции могут значительно увеличить вероятность того, что оборудование выйдет из строя. Данное обстоятельство будет связано с тем, что уровень воды, которая поступает в насос, по объему меньше, чем количество вытесняемой жидкости. Таким образом, оборудование начинает частично работать всухую. Максимально опасна такая работа для оборудования, которое имеет магнитный привод.

Клапан на стороне всасывания следует закрывать только при выключенном насосе. При запуске клапан на выходе не должен быть полностью открыт, он должен быть частично закрыт для создания дополнительного противодавления.

Часто задаваемые вопросы

Какой тип клапанов лучше всего подходит для использования в водных системах? Рекомендуются подпружиненные обратные клапаны. Но все зависит от индивидуальных особенностей системы.

К примеру обратный клапан пружинный Comap 1270.

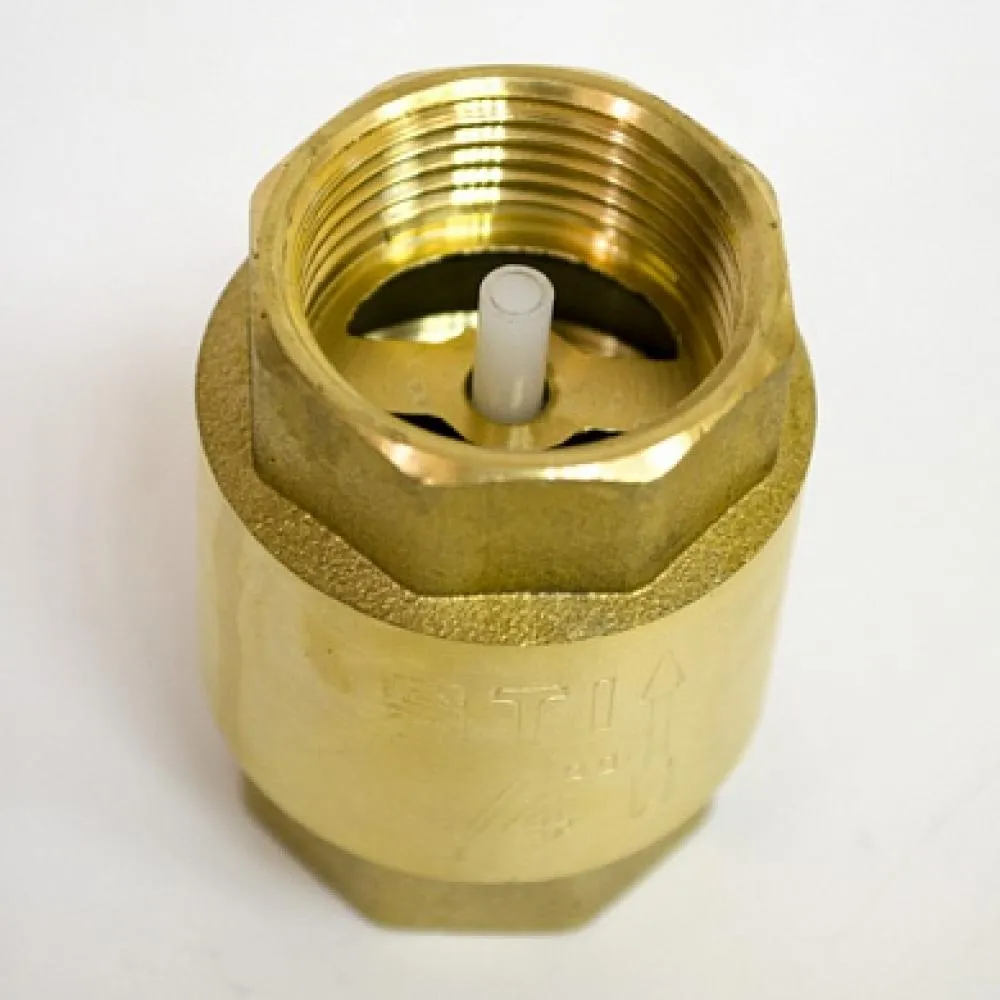

Пружинный вариант

Где следует разместить обратный клапан в системах водоснабжения и колодцев?

Некоторые эксперты рекомендуют несколько обратных клапанов, в то время как другие приводят разумные аргументы в пользу установки только одного клапана в водных системах. Но некоторая путаница, вероятно, возникает из-за того, что не все водопроводчики или установщики колодцев говорят об одних и тех же условиях установки. Если мы говорим об одном и том же устройстве и ситуации, и если скважинный насос сам по себе не имеет внутреннего обратного клапана, обычное место для него находится над землей. Обратный клапан устанавливается на трубопроводе на дне скважины во всех установках для неглубоких скважин, в установках струйных насосов для глубоких скважин и в некоторых установках для погружных насосов для глубоких скважин.

Дополнительные обратные клапаны могут быть установлены на трубопроводе скважины внутри нее в пределах 7,5 м от дна скважины и под водой, то есть ниже верхней границы уровня статического напора воды в скважине. Часто он устанавливается рядом с концом входящего трубопровода скважины прямо перед однолинейным струйным насосом над землей, особенно если струйный насос не имеет собственного рабочего внутреннего обратного клапана (как многие из них).

Схема установки

В каком направлении должен быть установлен обратный клапан? Что указывает стрелка на нем?

Стрелка на корпусе указывает направление потока воды через него. Так, например, если клапан установлен на трубе из колодца между ним и напорным баком для воды или водяным насосом, стрелка будет указывать на напорный бак или насос.

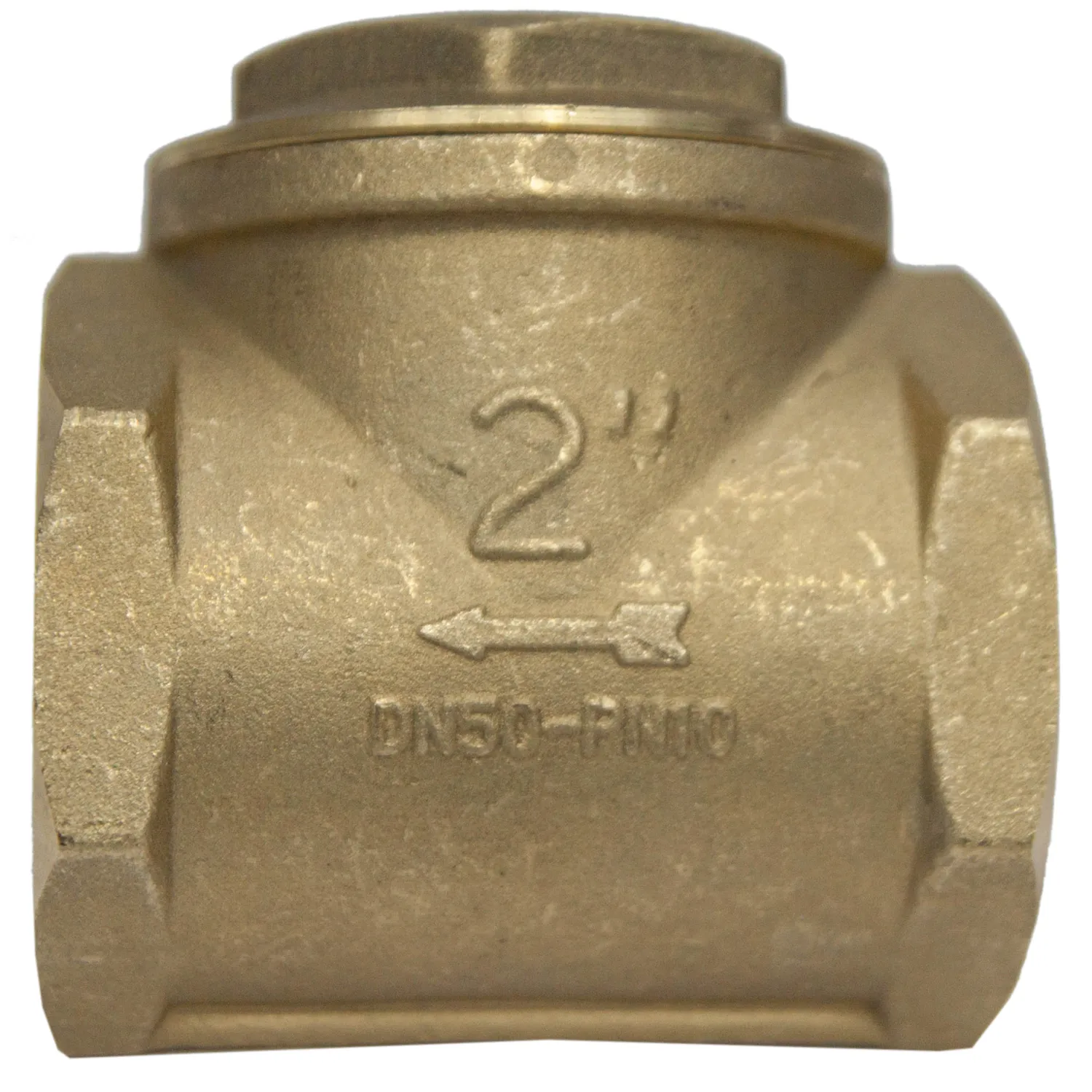

Вариант расположения стрелки

Обратный клапан должен быть горизонтальным или вертикальным?

Подпружиненные будут работать либо в горизонтальном, либо в вертикальном положении. Клапан полагается на давление пружины, чтобы закрыть клапан, а не на силу тяжести. Если используется обратный клапан гравитационного типа или поворотного типа, его также можно установить вертикально или горизонтально. Обратный клапан самотечного или поворотного типа, установленный вертикально, предполагает, что вода течет вверх по трубопроводу, и стрелка на корпусе должна указывать вверх.

Горизонтальный и вертикальный монтаж

Ключевые правила выбора обратного клапана для насоса

Чтобы обратный клапан соответствовал конкретному применению, необходимо определить несколько рабочих параметров. Эти критерии играют роль в процессе выбора:

• Начальные затраты. Затраты на приобретение клапана могут сильно различаться и также должны включать отчисления на установку. Первоначальная стоимость должна учитывать длину прокладки необходимого трубопровода, а также стоимость установки и опор.
• Расходы на техническое обслуживание. Обычно можно с уверенностью сказать, что чем больше движущихся частей в клапане, тем больше потребность в обслуживании. Рекомендуемый производителем план технического обслуживания следует пересмотреть и учесть в стоимости срока службы детали.
• Траты на электроэнергию. Стоимость энергии, затраченной некоторыми клапанами, может быть намного выше их первоначальной цены.
• Невзрывные характеристики. Важно, чтобы характеристика закрытия клапана соответствовала динамике насосной системы.

Пример установки

• Совместимость с жидкостями, потому что линейная среда имеет решающее значение для выбора. Чем выше концентрация взвешенных твердых частиц, тем больше внимания требуется при выборе.

Коротко о главном

При выборе и установке обратного клапана важно учитывать индивидуальные особенности насосной системы. Рекомендуется обратиться к сертифицированному проектировщику, чтобы достичь оптимальной производительности системы и минимизировать затраты. В большинстве случаев наиболее целесообразно использовать два клапана: до и после насоса. При наличии этой детали в самом насосе можно обойтись одним обратным клапаном. Выбирая вариант установки с одним клапаном, наиболее целесообразно делать акцент на его монтаже на всасывающей трубе до насоса. При этом следует соблюдать рекомендуемое расстояние до насосного оборудования.

Выбрать комплектующие для насоса Вы можете тут

Какое количество клапанов выбрали вы при установке их в систему? Где вы их расположили – до или после насоса?

Как правильно установить обратный клапан?

Обратный клапан — это устройство, которое позволяет жидкости или газам двигаться только в одном направлении. Установка обратного клапана может быть необходима в системах водоснабжения, отопления, вентиляции и других, где необходимо предотвратить обратный поток жидкости или газа. Для правильной установки обратного клапана следуйте следующим шагам:

1. Выберите подходящий обратный клапан для вашей системы. Убедитесь, что он соответствует требованиям по давлению и материалу.

2. Подготовьте место для установки клапана. Очистите поверхность, на которой будет установлен клапан, от грязи, пыли и других загрязнений. Убедитесь, что место установки соответствует требованиям по размеру и форме.

3. Установите клапан в соответствии с инструкцией производителя. Убедитесь, что клапан установлен в правильном направлении, чтобы жидкость или газ могли двигаться только в нужном направлении.

4. Прикрепите клапан к системе. Обычно для этого используются трубы и фитинги. Убедитесь, что соединения плотно прилегают и зафиксированы, чтобы предотвратить утечку.

5. Проверьте работу клапана. Закройте клапан и проверьте, что он действительно предотвращает обратный поток жидкости или газа. Откройте клапан и убедитесь, что жидкость или газ проходят через него в нужном направлении.

Важно убедиться, что установка обратного клапана проводится в соответствии с инструкциями производителя и требованиями безопасности. Если у вас возникают трудности или вы не уверены, как правильно установить обратный клапан, лучше обратиться к специалисту.
